Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 6 images and 12 PNC and OE references.

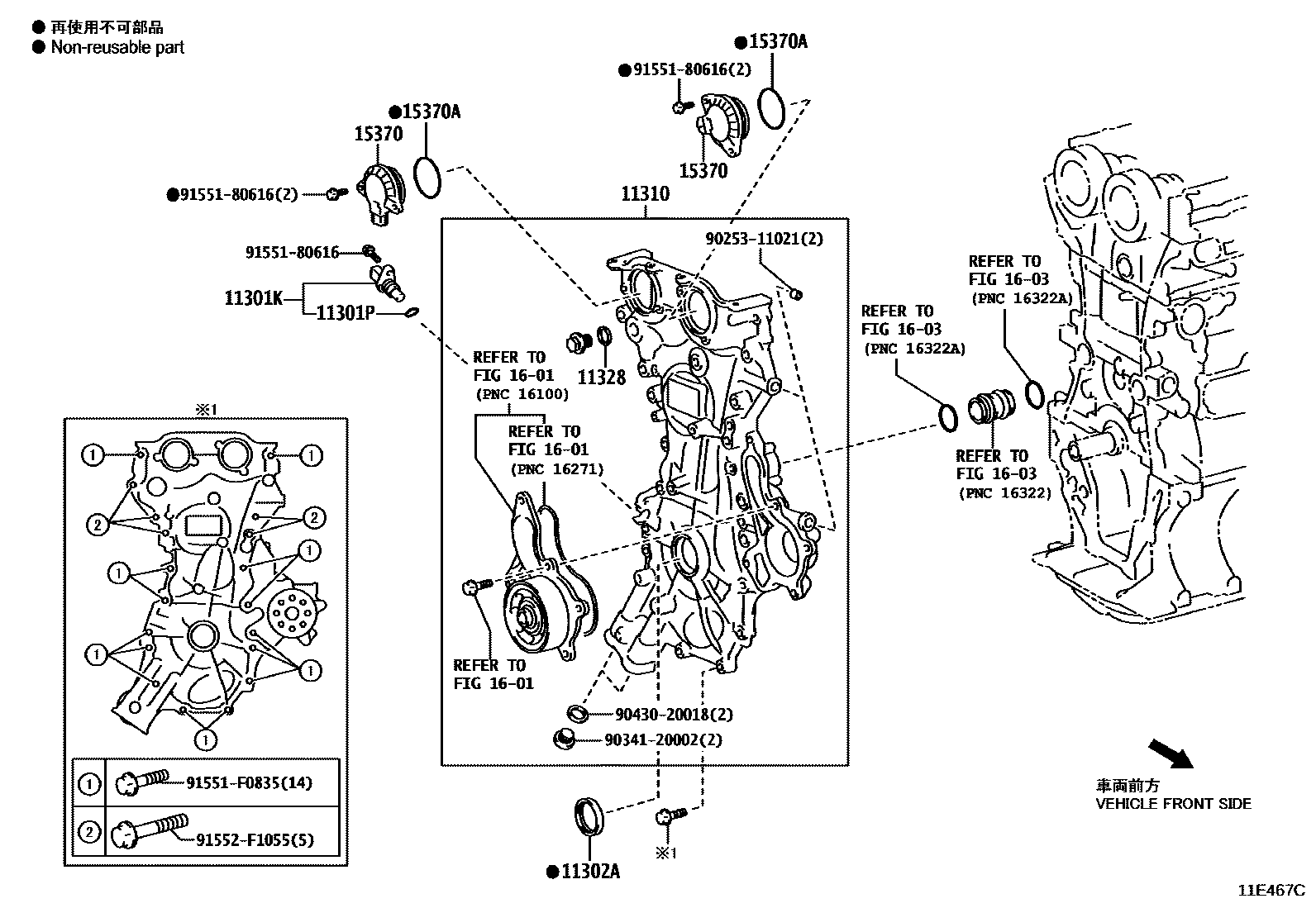

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E467C
Timing Gear Cover & Rear End Plate — 11E467C (201908 – 999999)

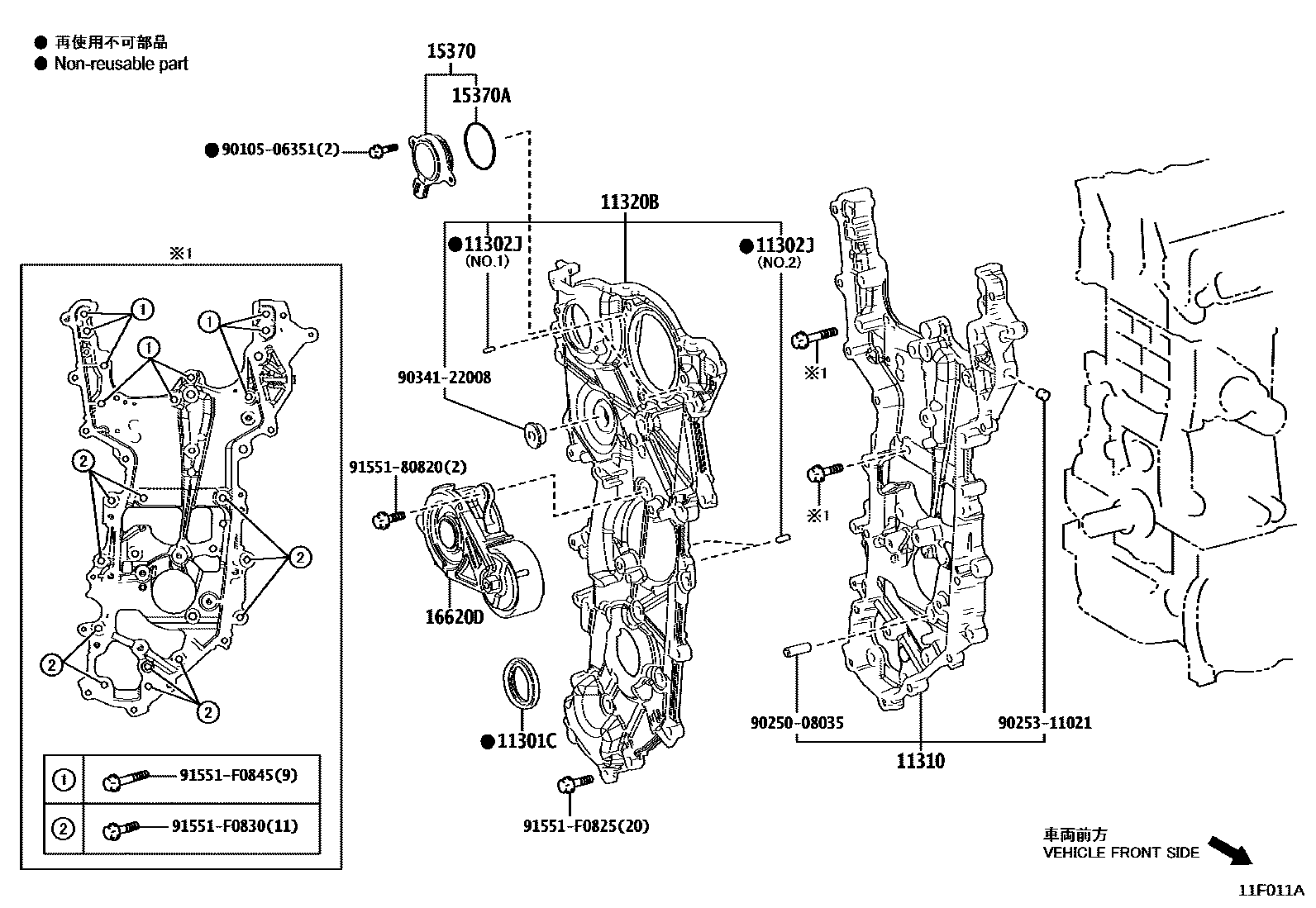

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F011A
Timing Gear Cover & Rear End Plate — 11F011A (202006 – 999999)

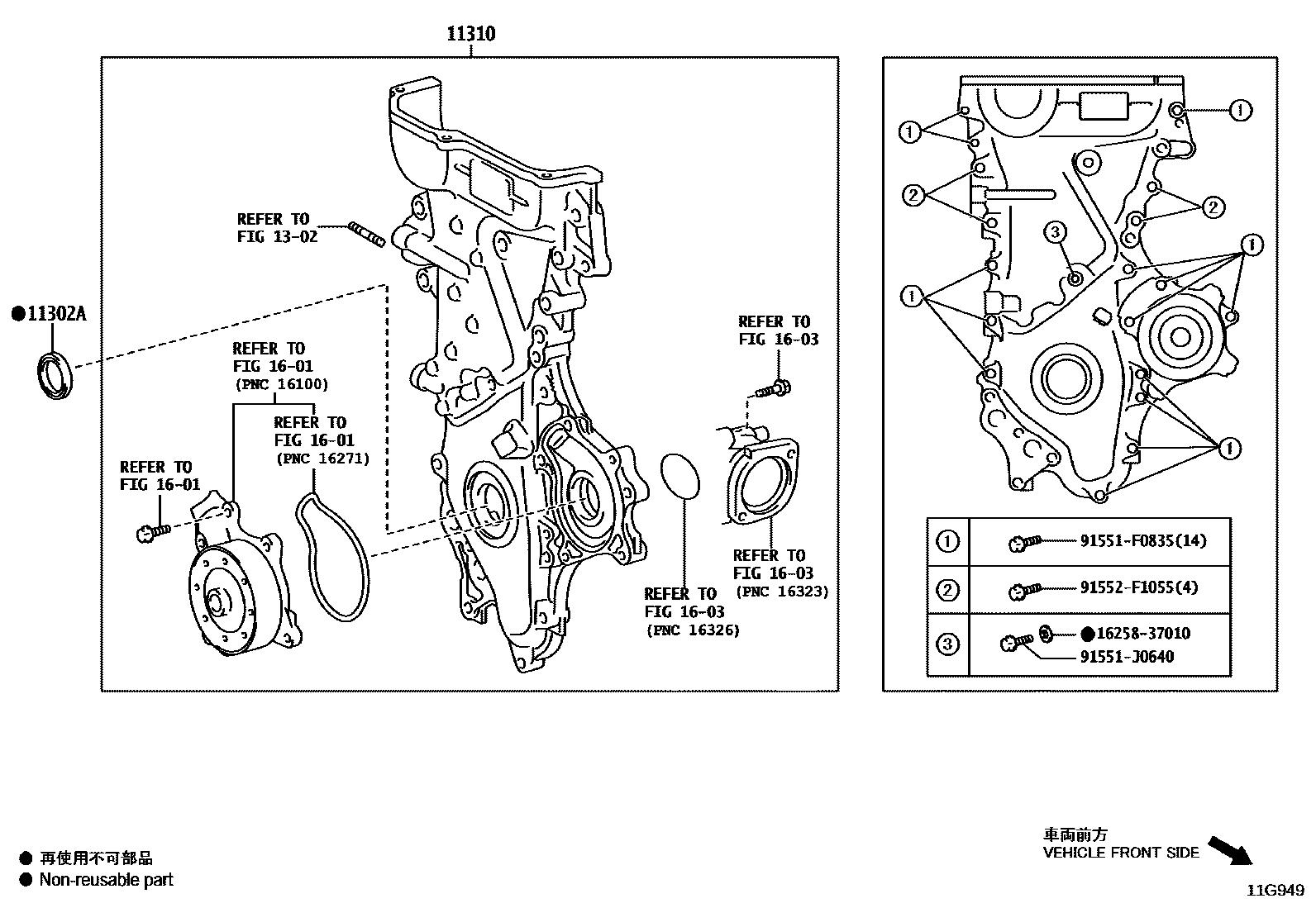

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G949
Timing Gear Cover & Rear End Plate — 11G949 (201908 – 999999)

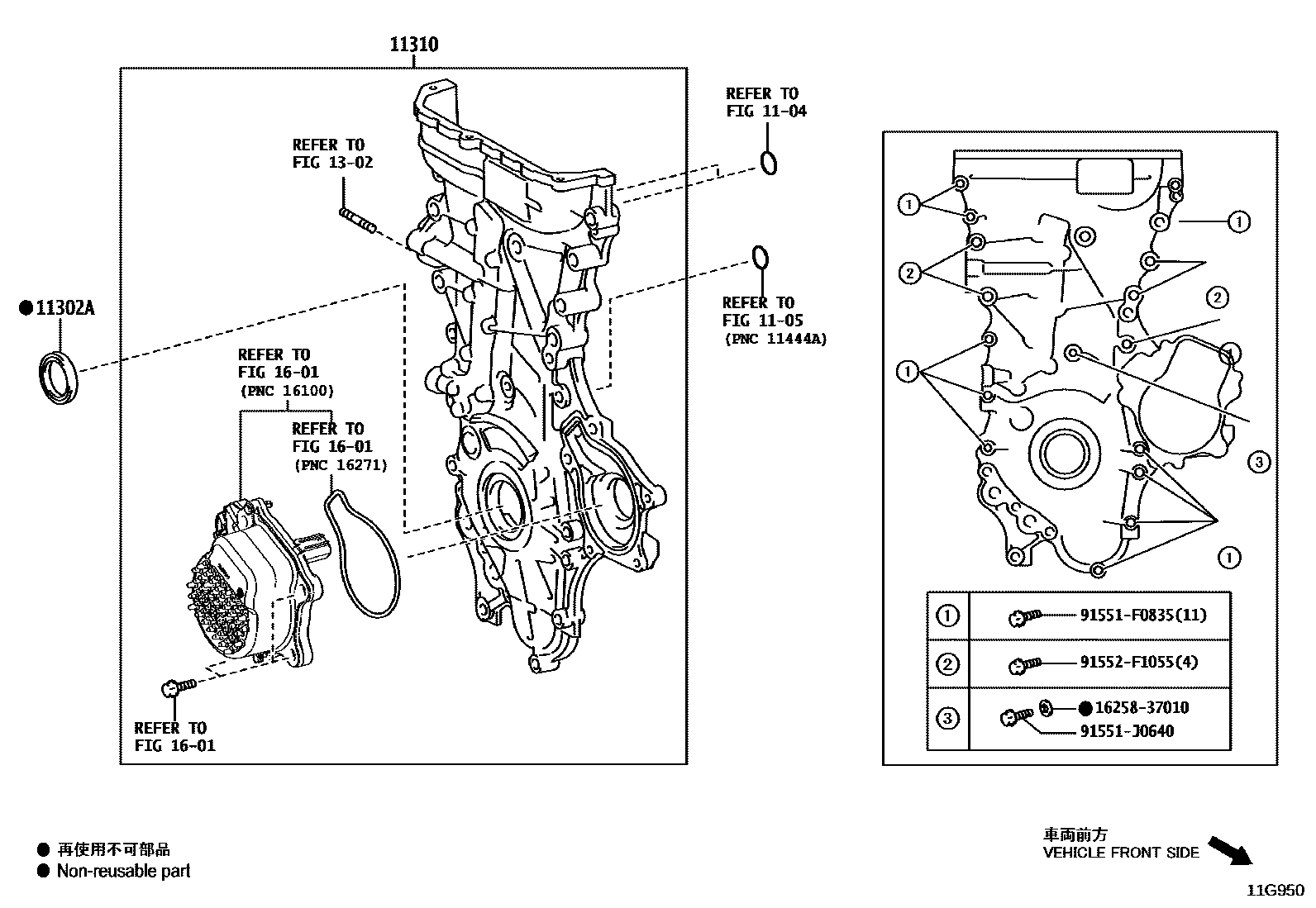

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G950
Timing Gear Cover & Rear End Plate — 11G950 (201908 – 999999)

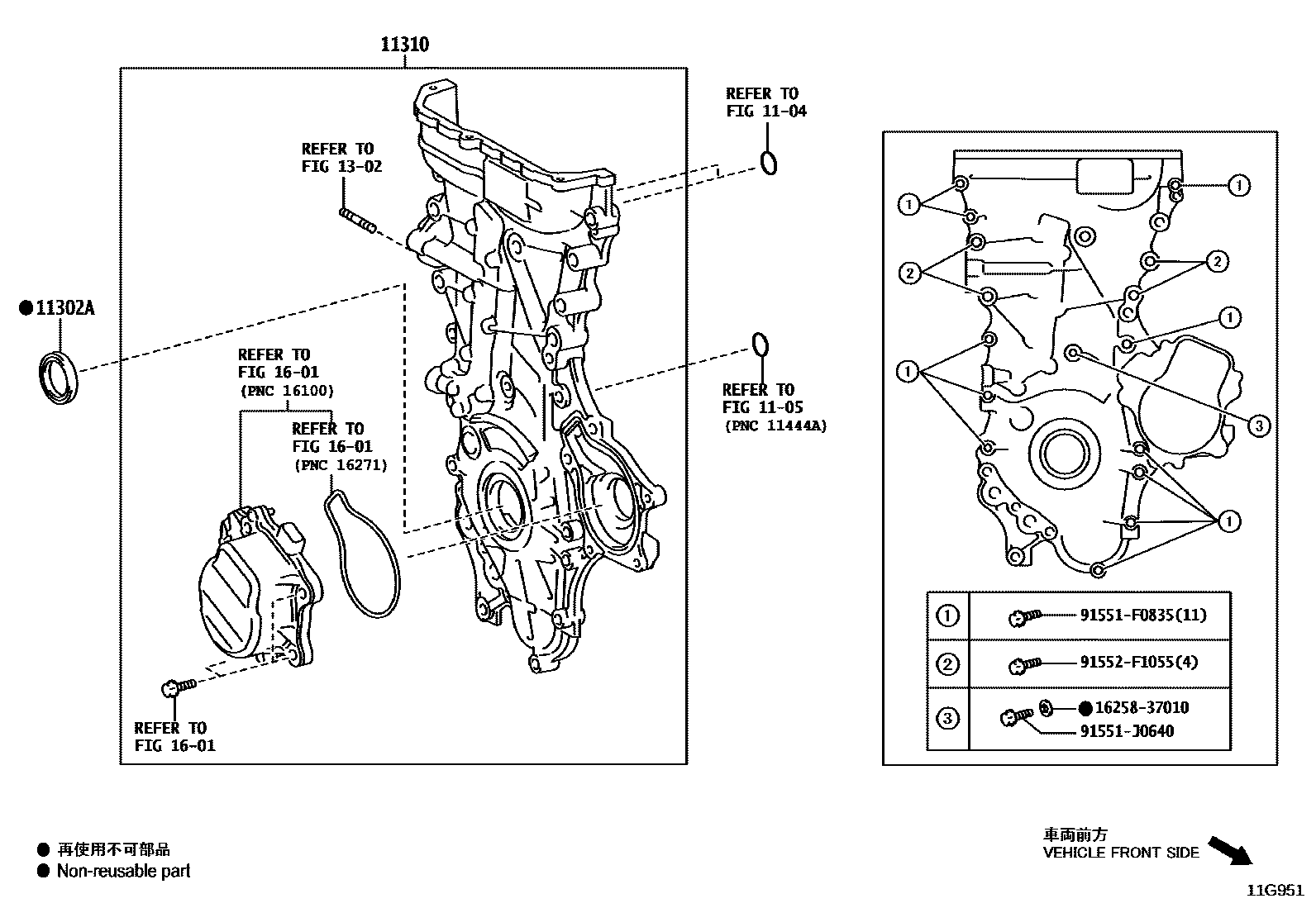

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G951
Timing Gear Cover & Rear End Plate — 11G951 (202210 – 999999)

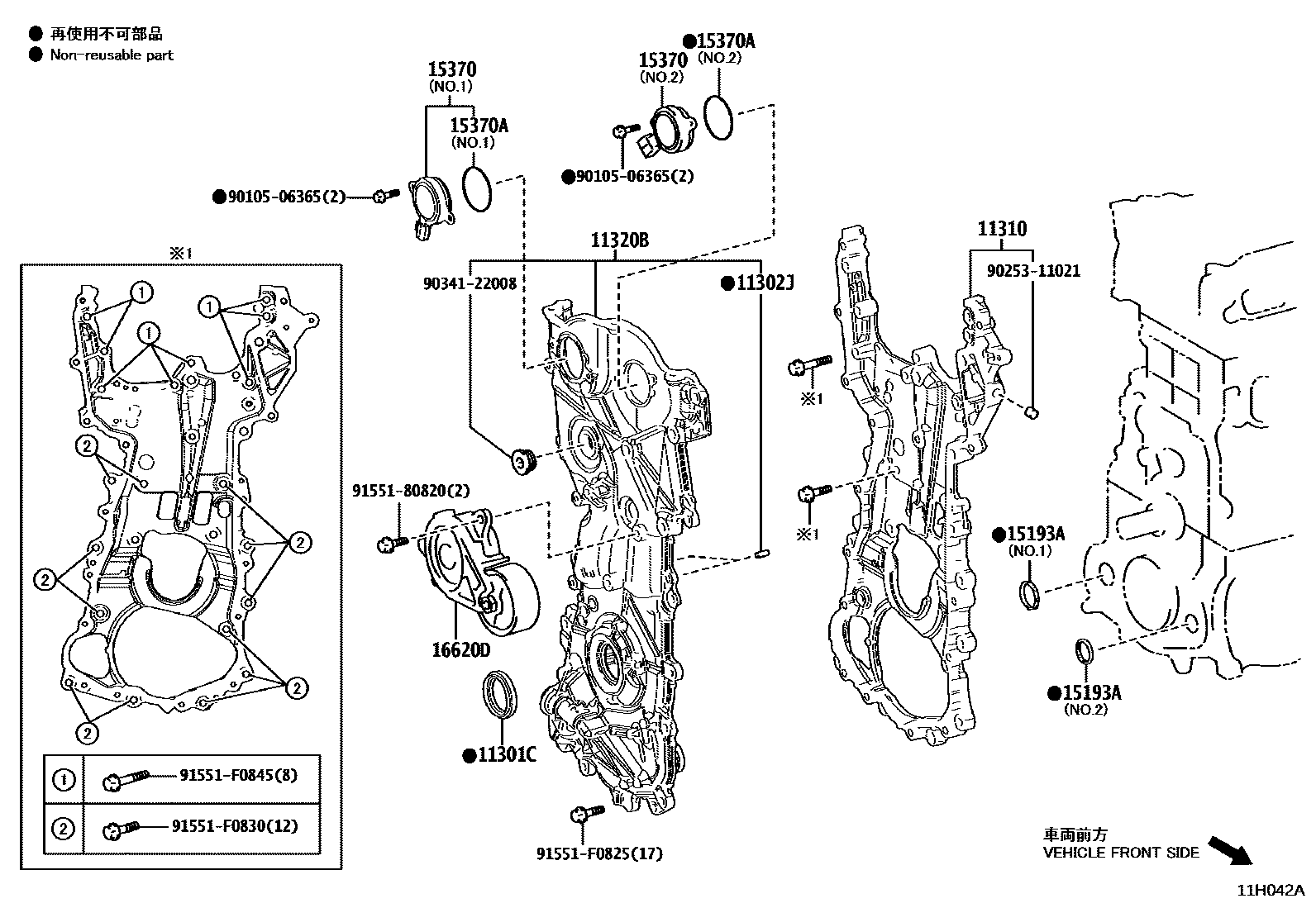

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H042A
Timing Gear Cover & Rear End Plate — 11H042A (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11301Kcrankshaft position sensor90919-05079
11301PToyota part90301-14016
11302AOil seal (for timing chain or timing belt cover)90311-36007 · 90311-38096
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Toyota part11310-15010 · 11310-24010 · 11310-37080 · 11310-37100 · 11310-37110 · 11310-47081
11320BToyota part11320-15010 · 11320-24010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-47010
15193Aoil pump gasket15193-15010 · 15197-15040
15370Toyota part15370-25020 · 15370-36010 · 15370-47010
15370AToyota part90301-44006 · 90301-50003
16620DPoly V-belt tensioner assembly16620-24010 · 16620-24021 · 16620-24030
