Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 5 PNC and OE references.

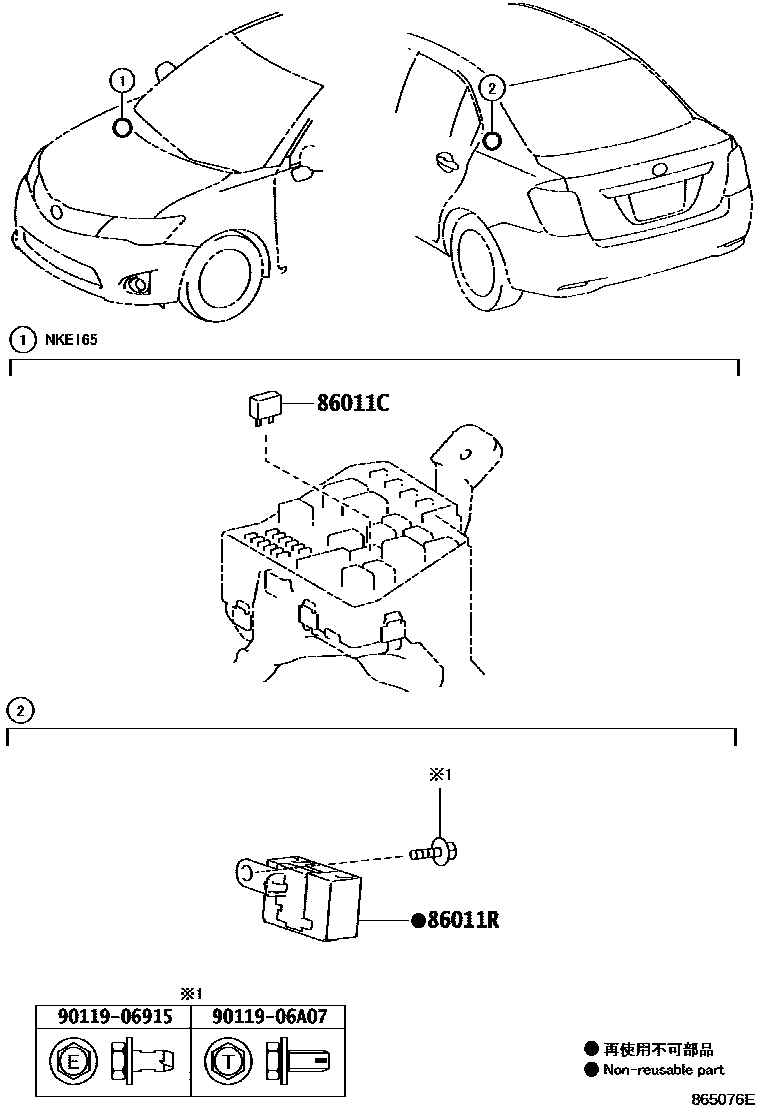

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865076E
收音机、放大器和冷凝器 — 865076E (201204 – 999999)

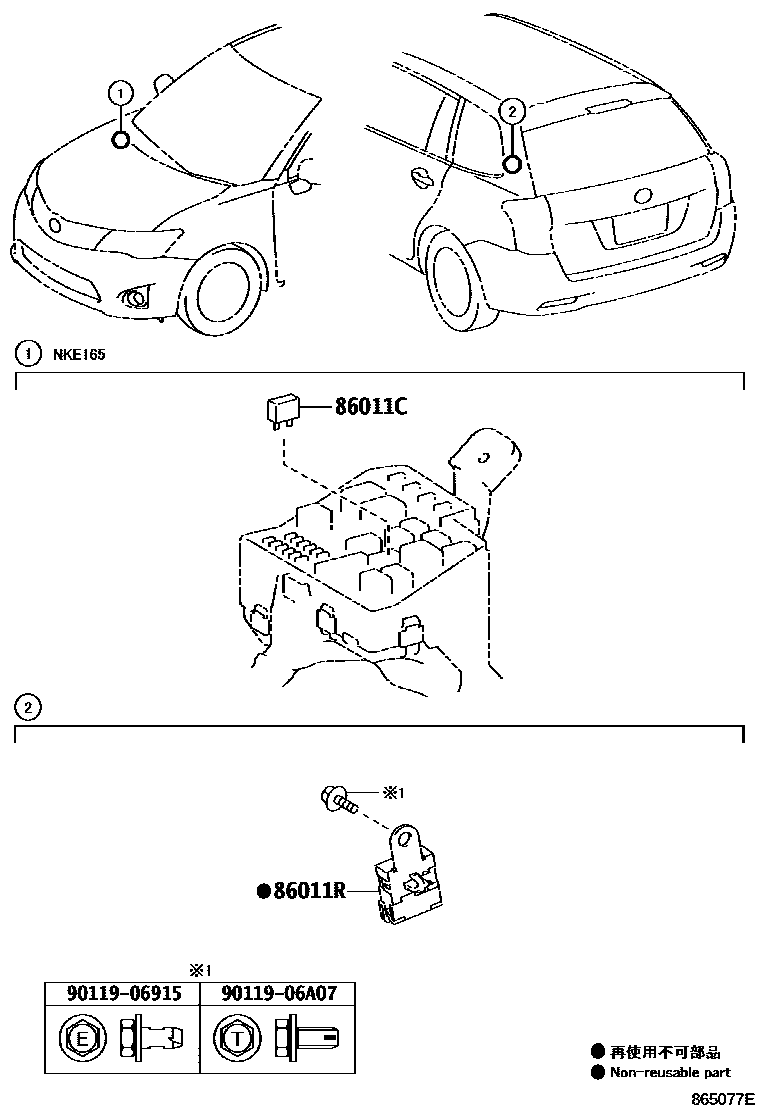

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865077E
收音机、放大器和冷凝器 — 865077E (201204 – 999999)

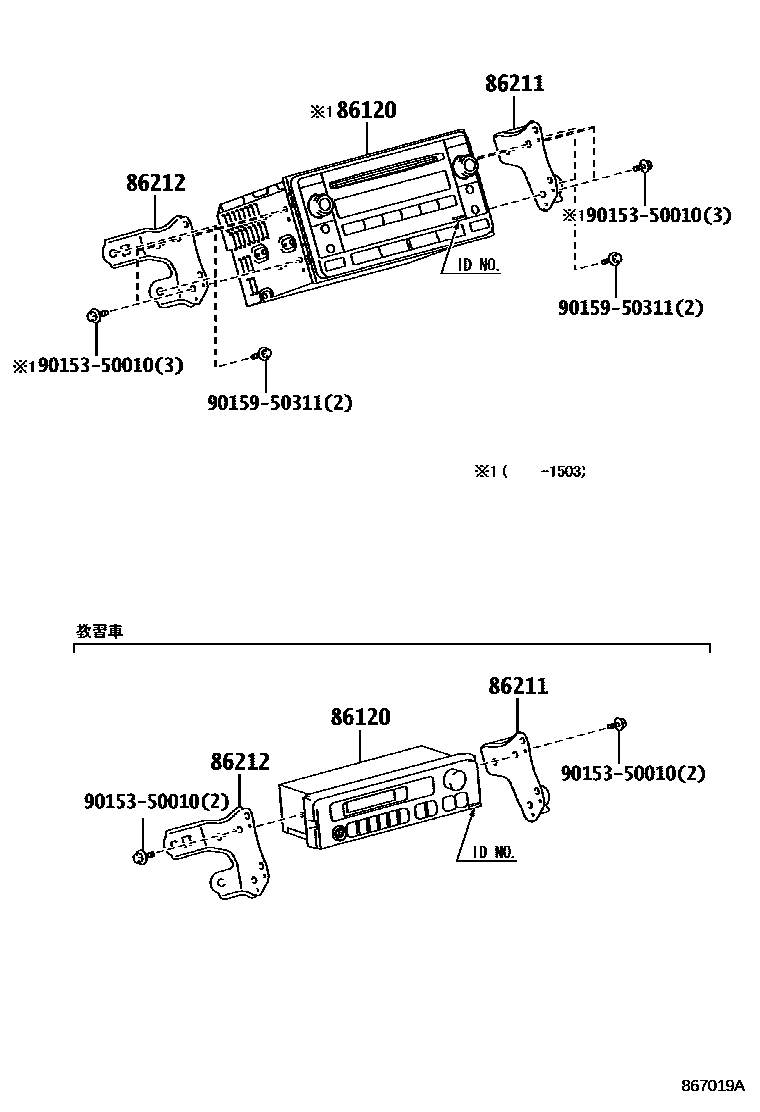

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867019A
收音机、放大器和冷凝器 — 867019A (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011CNoise filter90980-04161
86011Rradio settings phase modulator90980-04189 · 90980-04204
86120Radio assembly86120-12F80 · 86120-30K80
86211No. 1 radio bracket86211-12440 · 86211-12441
86212No. 2 radio bracket86212-12430 · 86212-12431
