Toyota COROLLA HV逆变器 — Figure 8431

Toyota COROLLA EPC diagram 8431, HV逆变器, with 3 images and 12 PNC and OE references.

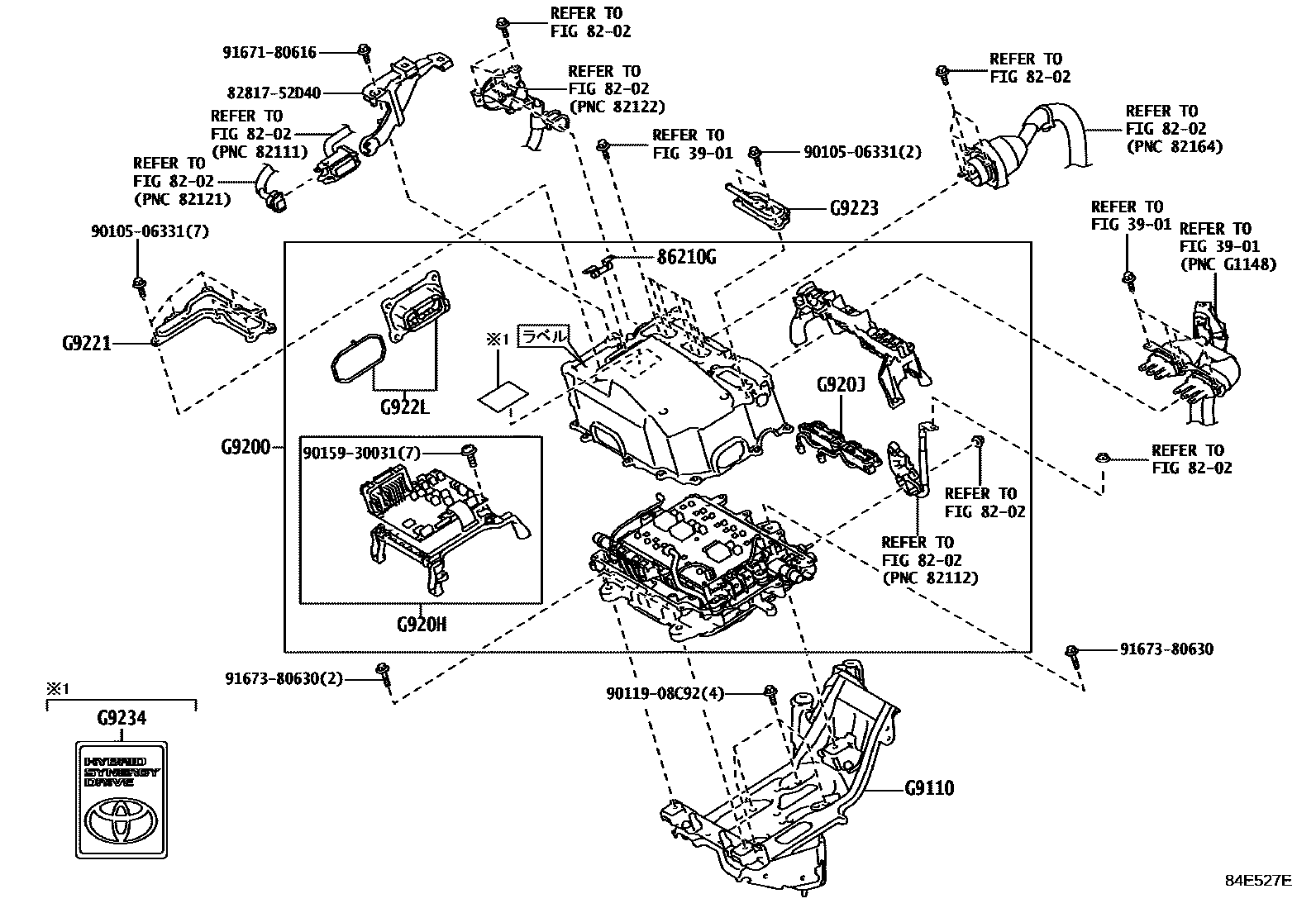

Toyota COROLLA HV逆变器 EPC diagram — 84E527E
HV逆变器 — 84E527E (201307 – 999999)

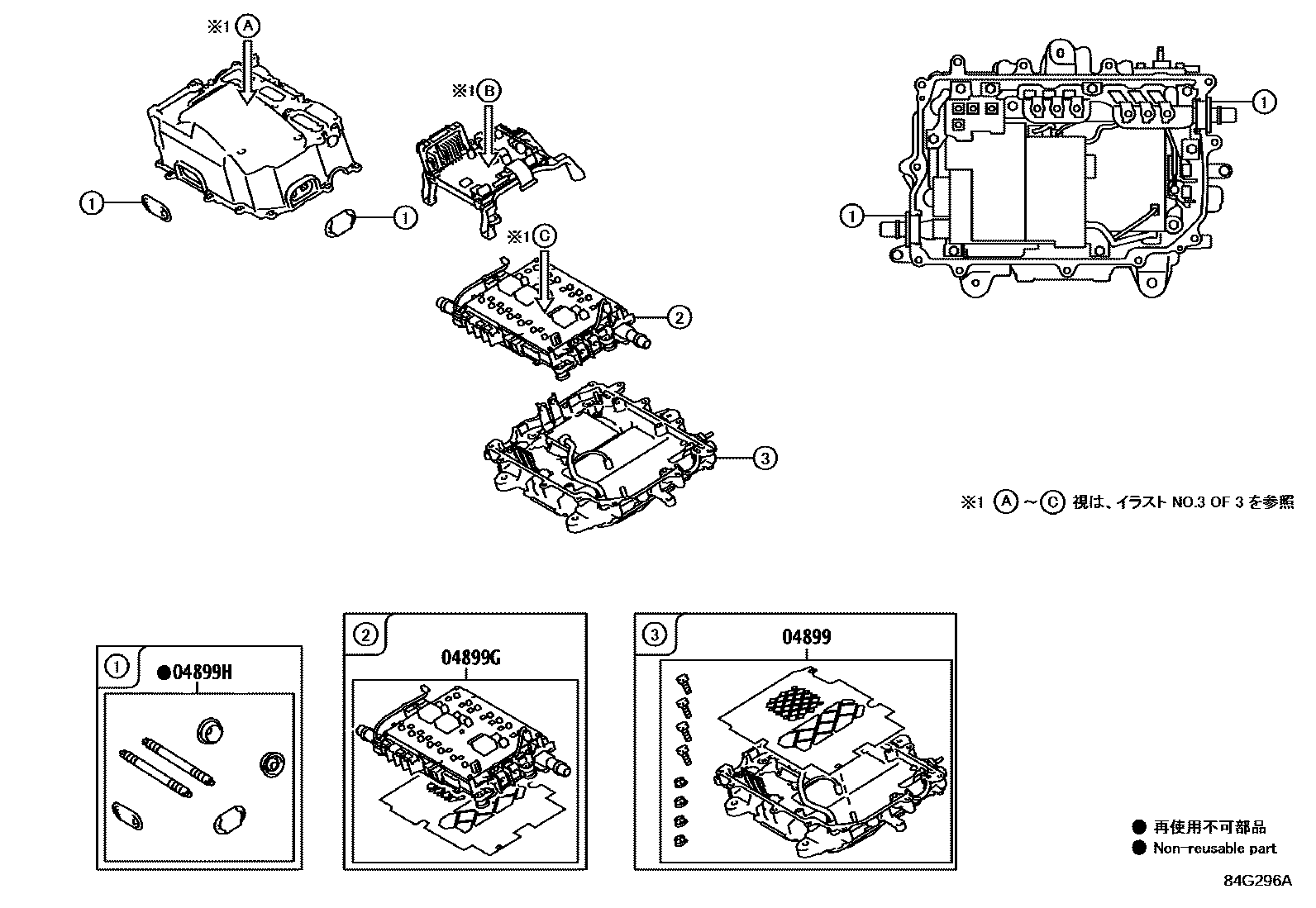

Toyota COROLLA HV逆变器 EPC diagram — 84G296A
HV逆变器 — 84G296A (201307 – 999999)

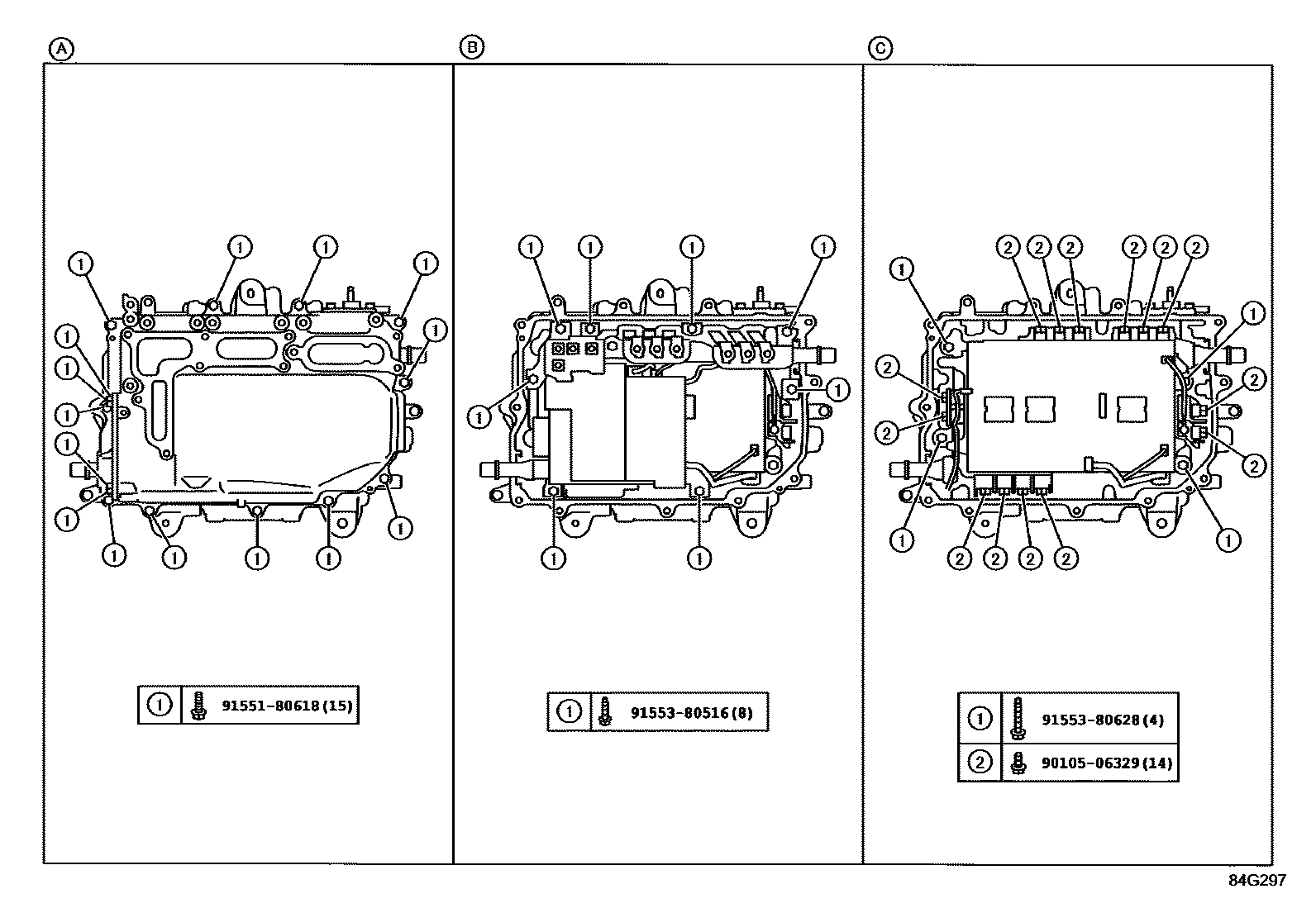

Toyota COROLLA HV逆变器 EPC diagram — 84G297
HV逆变器 — 84G297 (201307 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899Toyota part04899-52010 · 04899-52011
04899GToyota part04899-52020 · 04899-52030 · 04899-52040
04899HToyota part04899-47060
86210GToyota part90982-11050
G9110Inverter bracket assemblyG9110-52010
G9200Inverter assembly with converterG9200-59015 · G9200-59035 · G9200-59045 · G9200-59046 · G9200-59047 · G9200-59075 · G9200-59086
G920HToyota partG920H-52020 · G920H-52030 · G920H-52031 · G920H-52032 · G920H-52043 · G920H-52060
G920JToyota partG920J-52010
G9221Inverter coverG9221-52010
G9223Inverter terminal coverG9223-52010
G922LToyota partG922L-47010
G9234Inverter nameplateG923F-52010
