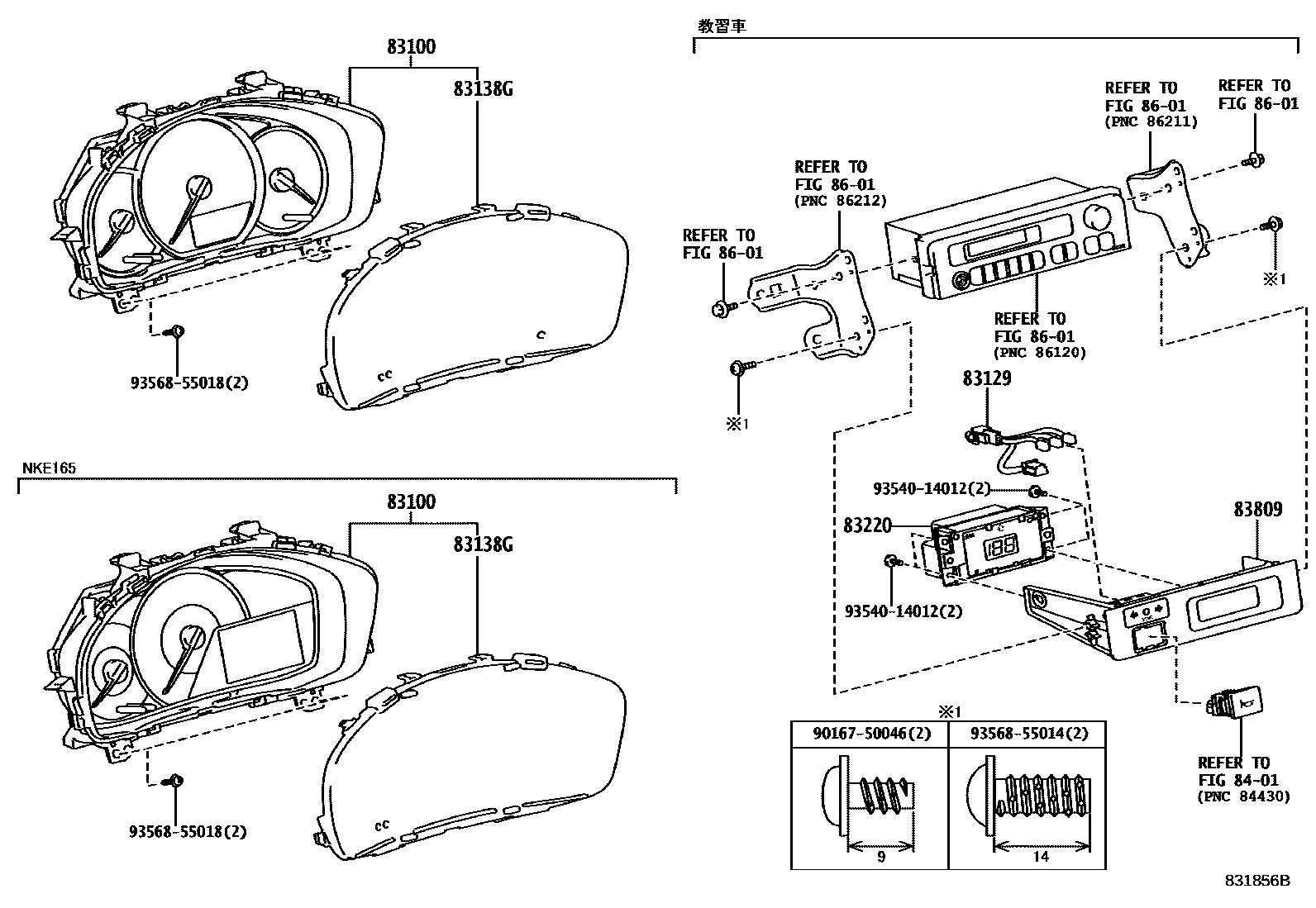

Toyota COROLLA 仪表 — Figure 8301

Toyota COROLLA EPC diagram 8301, 仪表, with 1 images and 5 PNC and OE references.

PNC and OE references

PNC	Part name	OE numbers
83100	Combined instrument assembly	83800-12W50 · 83800-12W60 · 83800-12W70 · 83800-12W71 · 83800-12W80 · 83800-12W81 · 83800-12W90 · 83800-12W91 · 83800-12X00 · 83800-12X01 · 83800-12X10 · 83800-12X11 · 83800-12Y10 · 83800-12Y20 · 83800-12Z00 · 83800-12Z20 · 83800-12Z30 · 83800-12Z40 · 83800-12Z50 · 83800-1AB70 · 83800-1AB80 · 83800-1AC00 · 83800-1AC40 · 83800-1AL00 · 83800-1AL10 · 83800-1AL20 · 83800-1AL30 · 83800-1AL40 · 83800-1AL50 · 83800-1AL60 · 83800-1AL61 · 83800-1AL70 · 83800-1AL71 · 83800-1AS40 · 83800-1AS50 · 83800-1AT00 · 83800-1AT10 · 83800-1AT20 · 83800-1AT21 · 83800-1AT30 · 83800-1AT31 · 83800-1AT40 · 83800-1AV20 · 83800-1AV21 · 83800-1AV30 · 83800-1AV31
83129	Instrument wiring harness	82144-12110
83138G	Instrument cluster glass	83852-12W50 · 83852-12W90 · 83852-12X10 · 83852-12Y10
83220	Speedometer assembly	83220-43110
83809	Combined instrument sub-assembly	83809-12020
