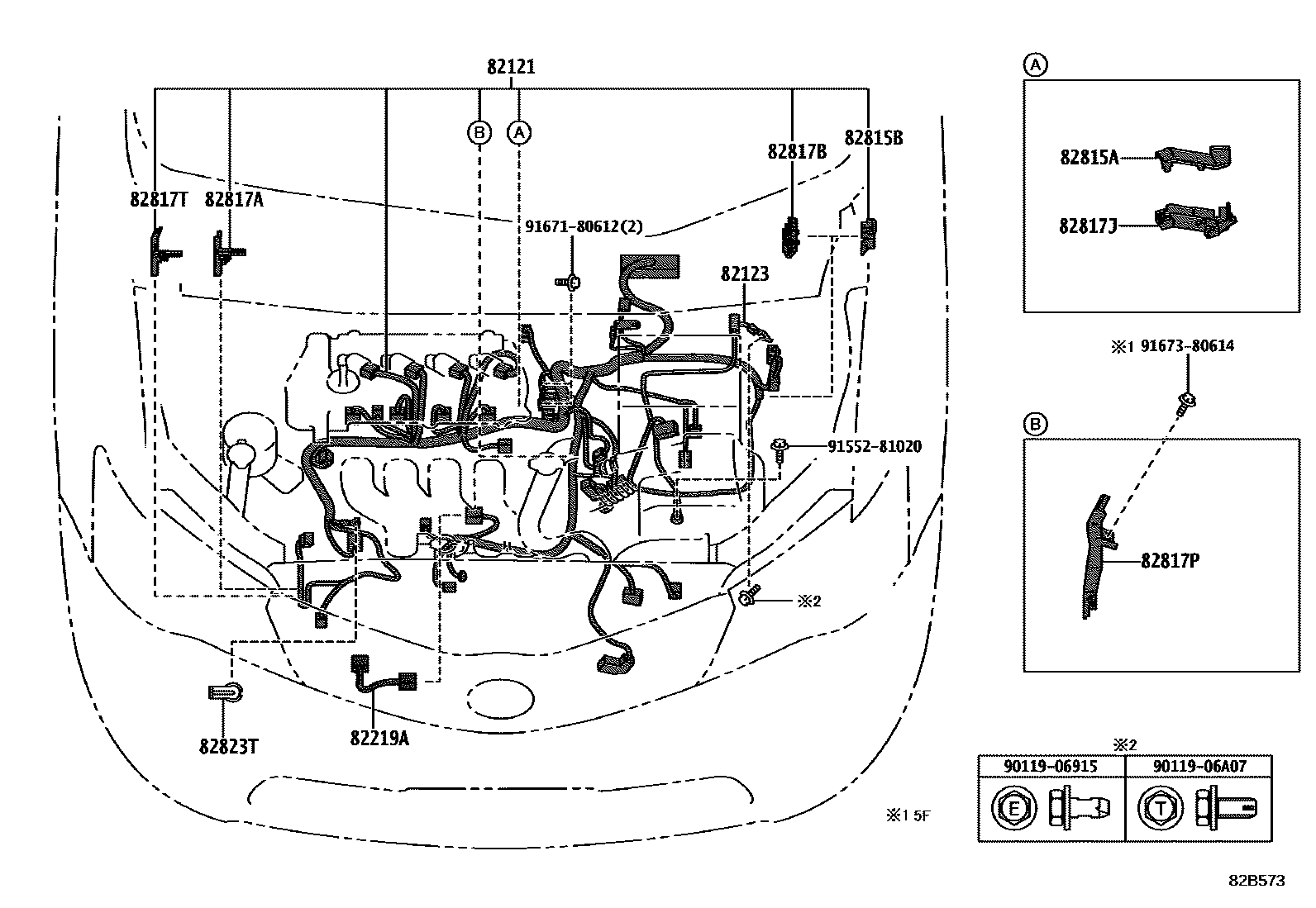

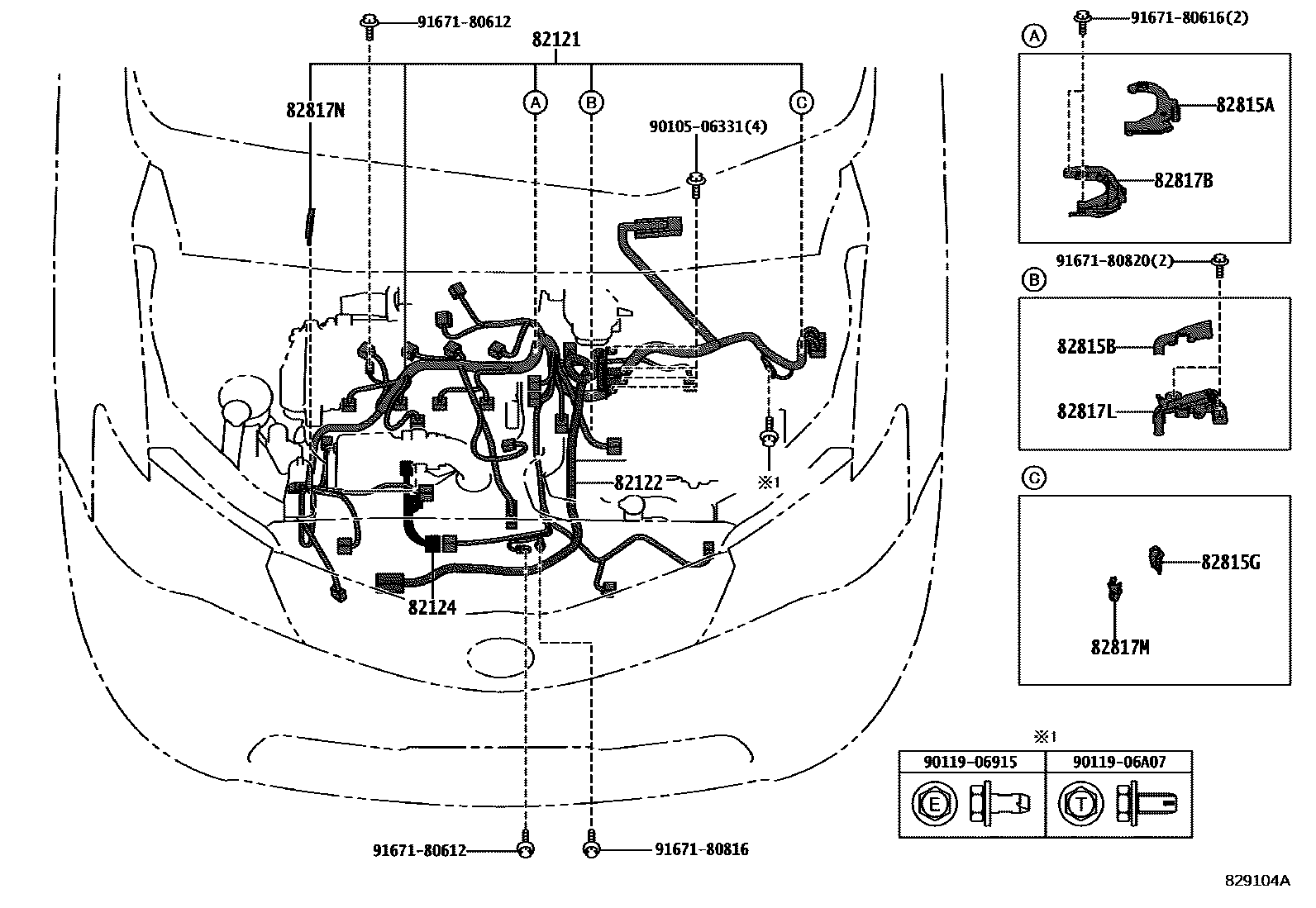

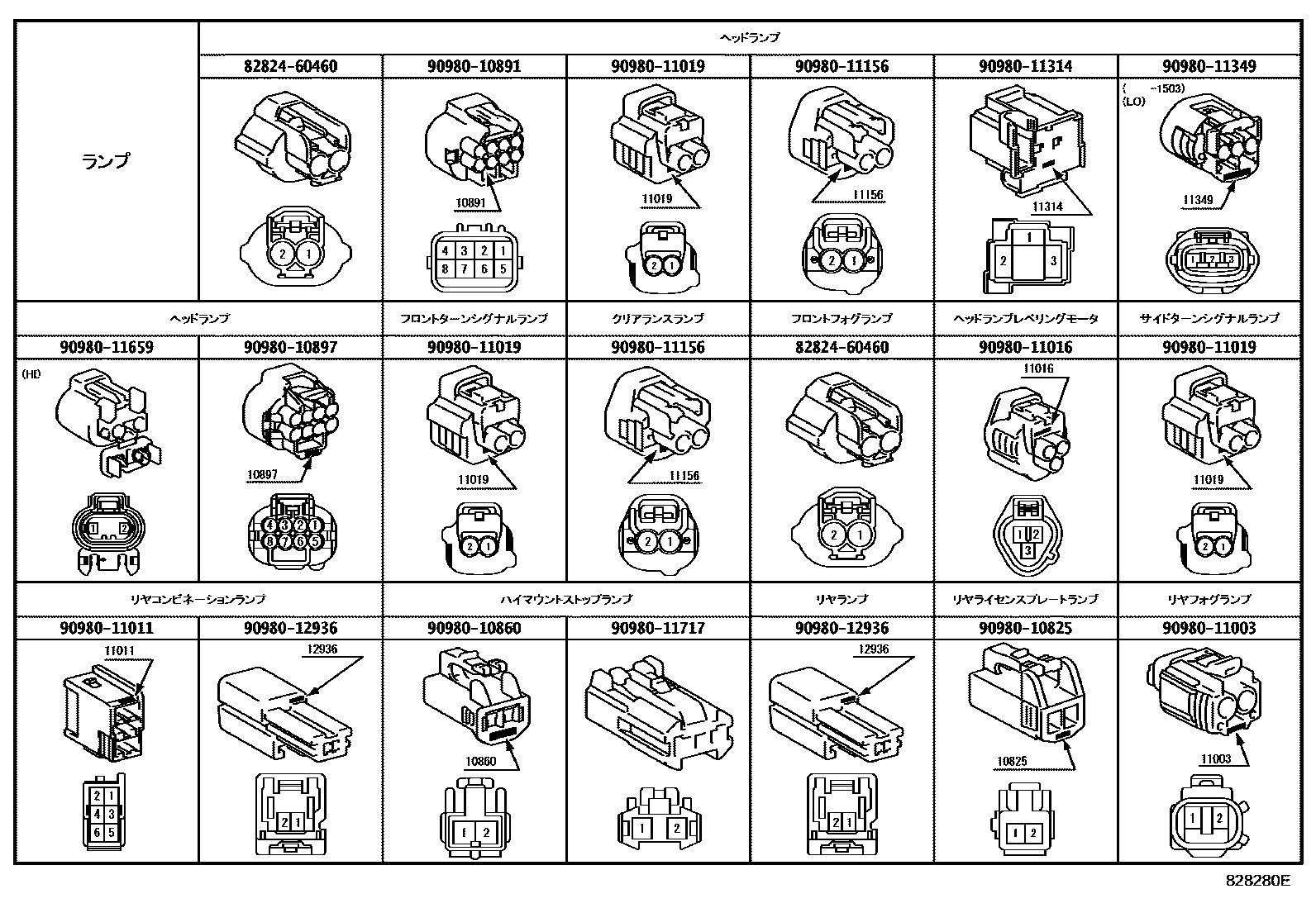

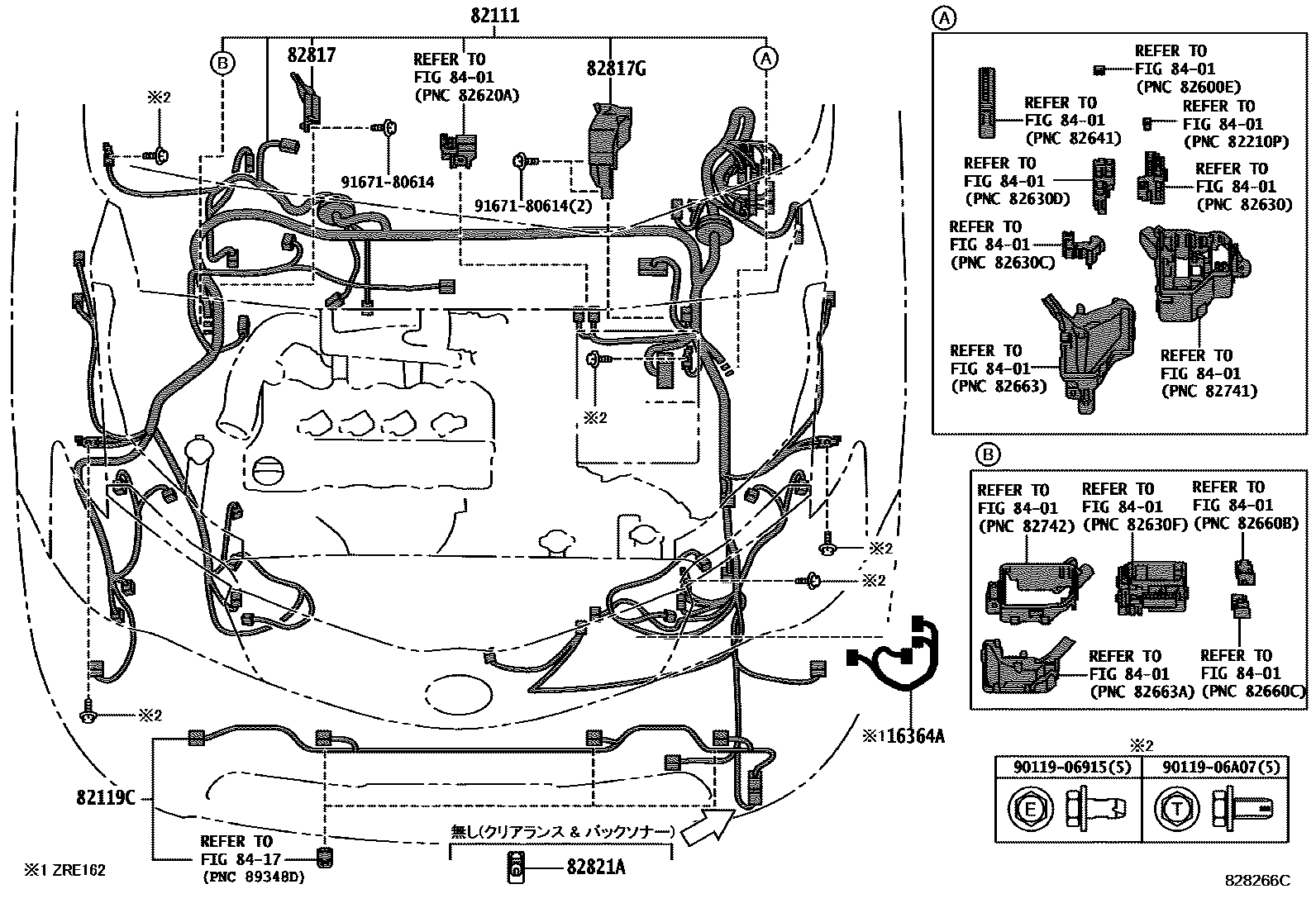

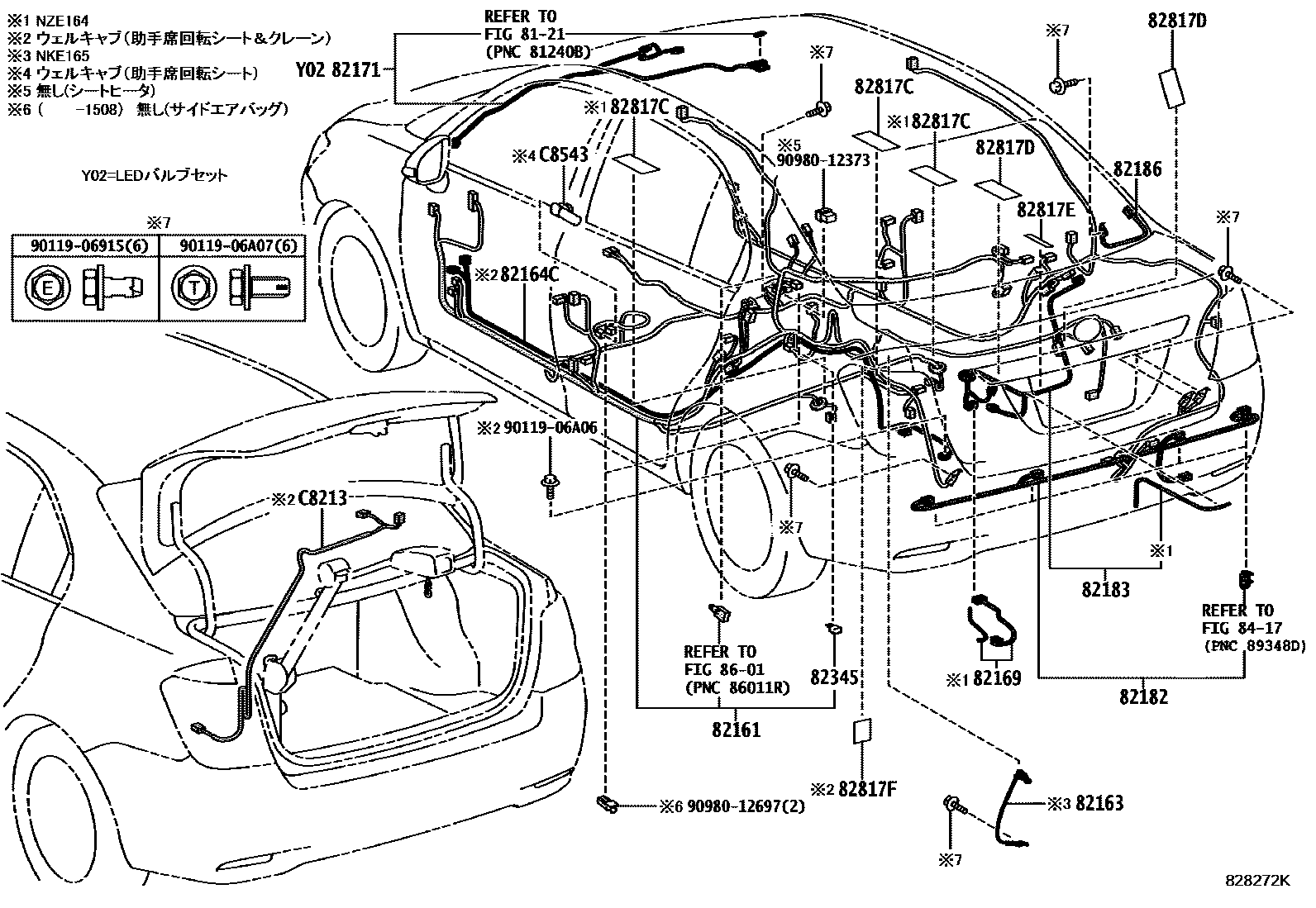

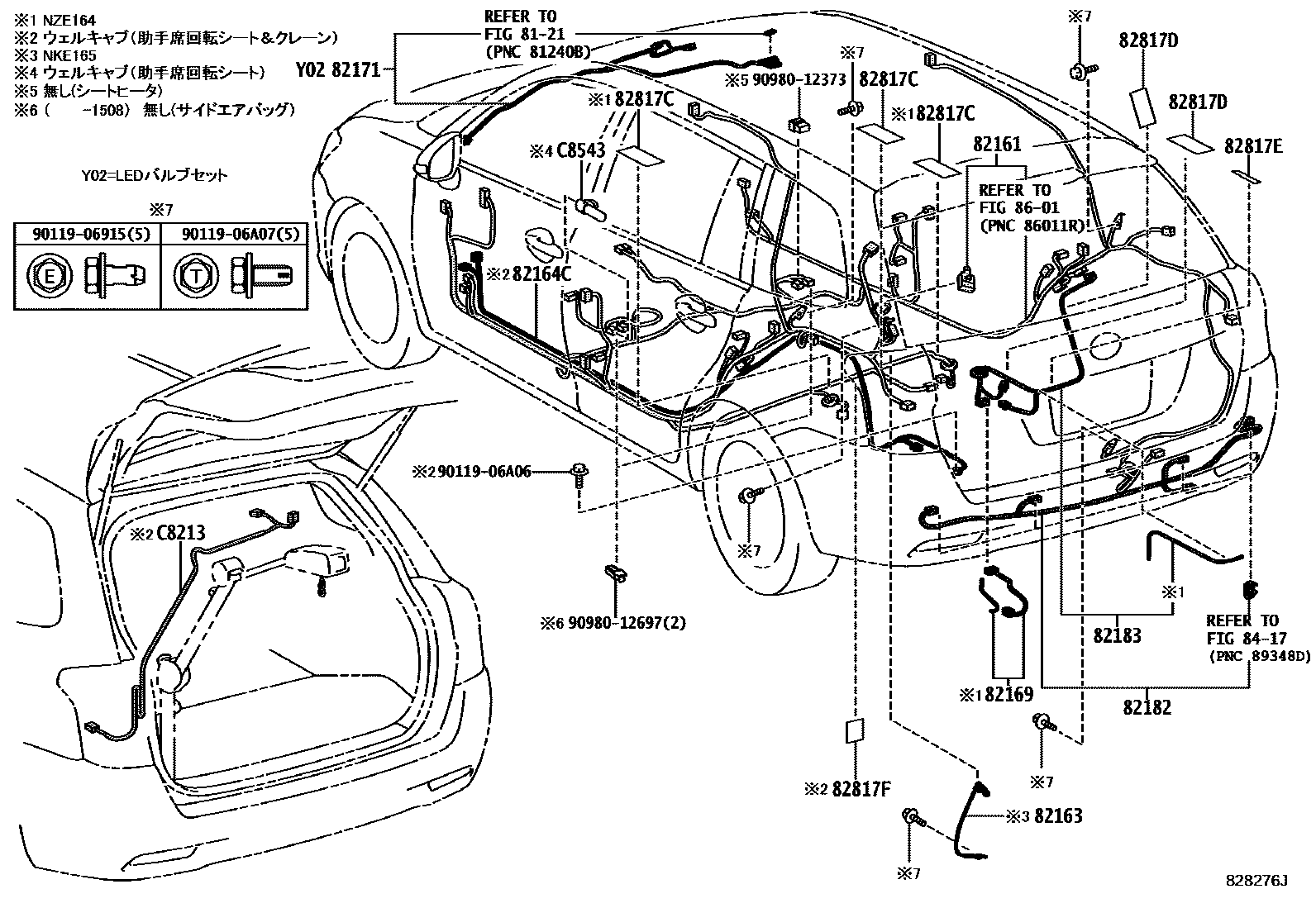

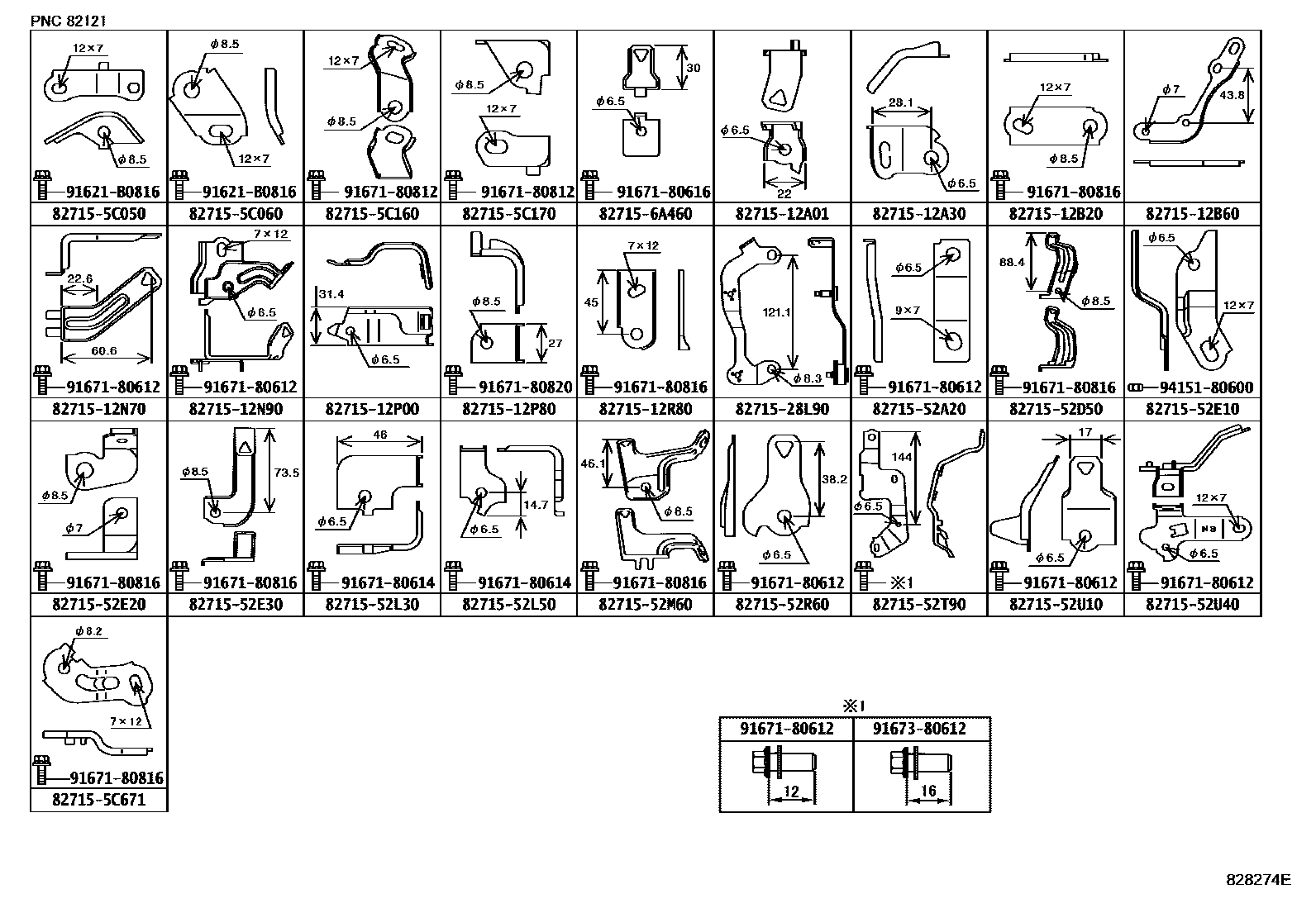

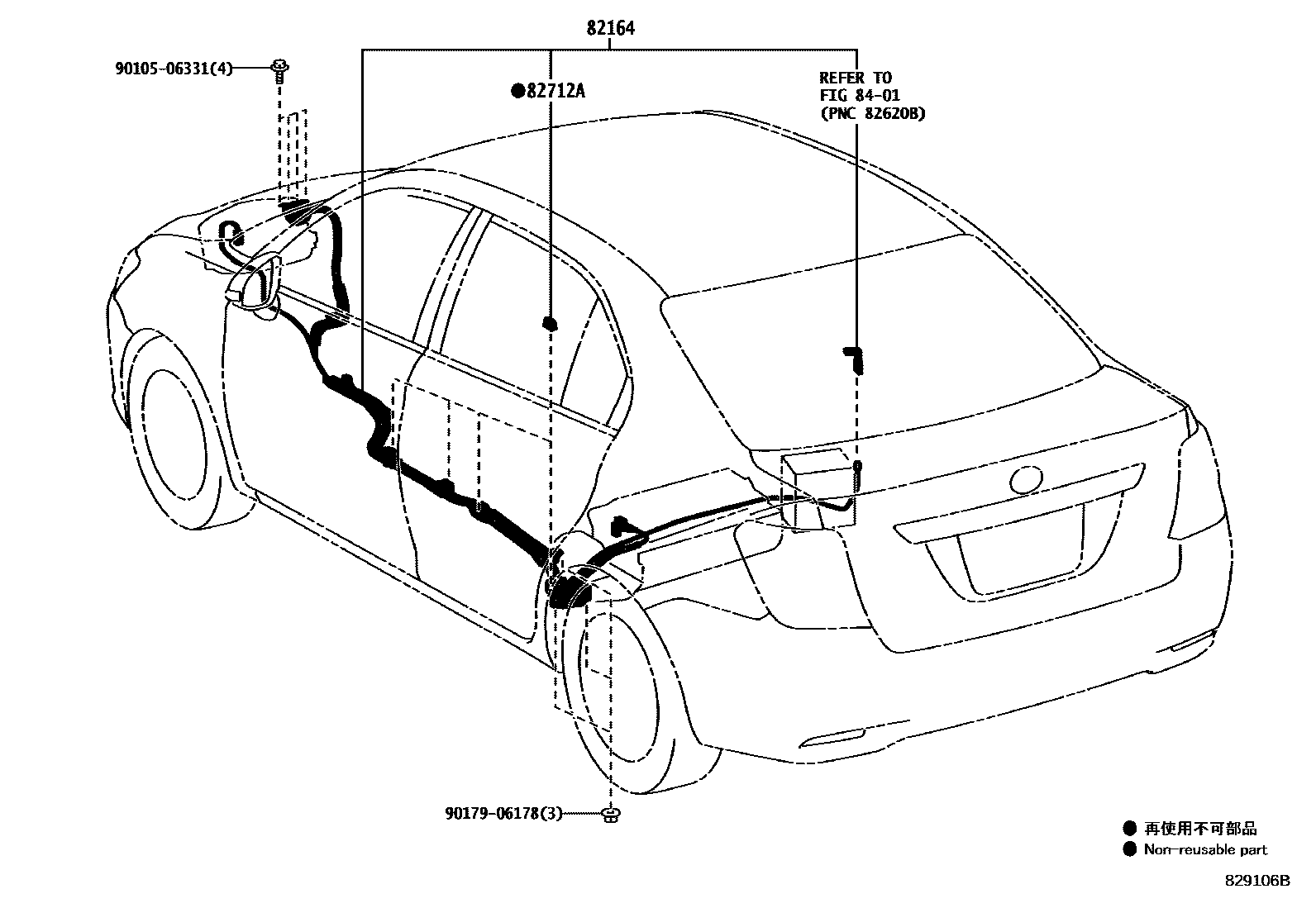

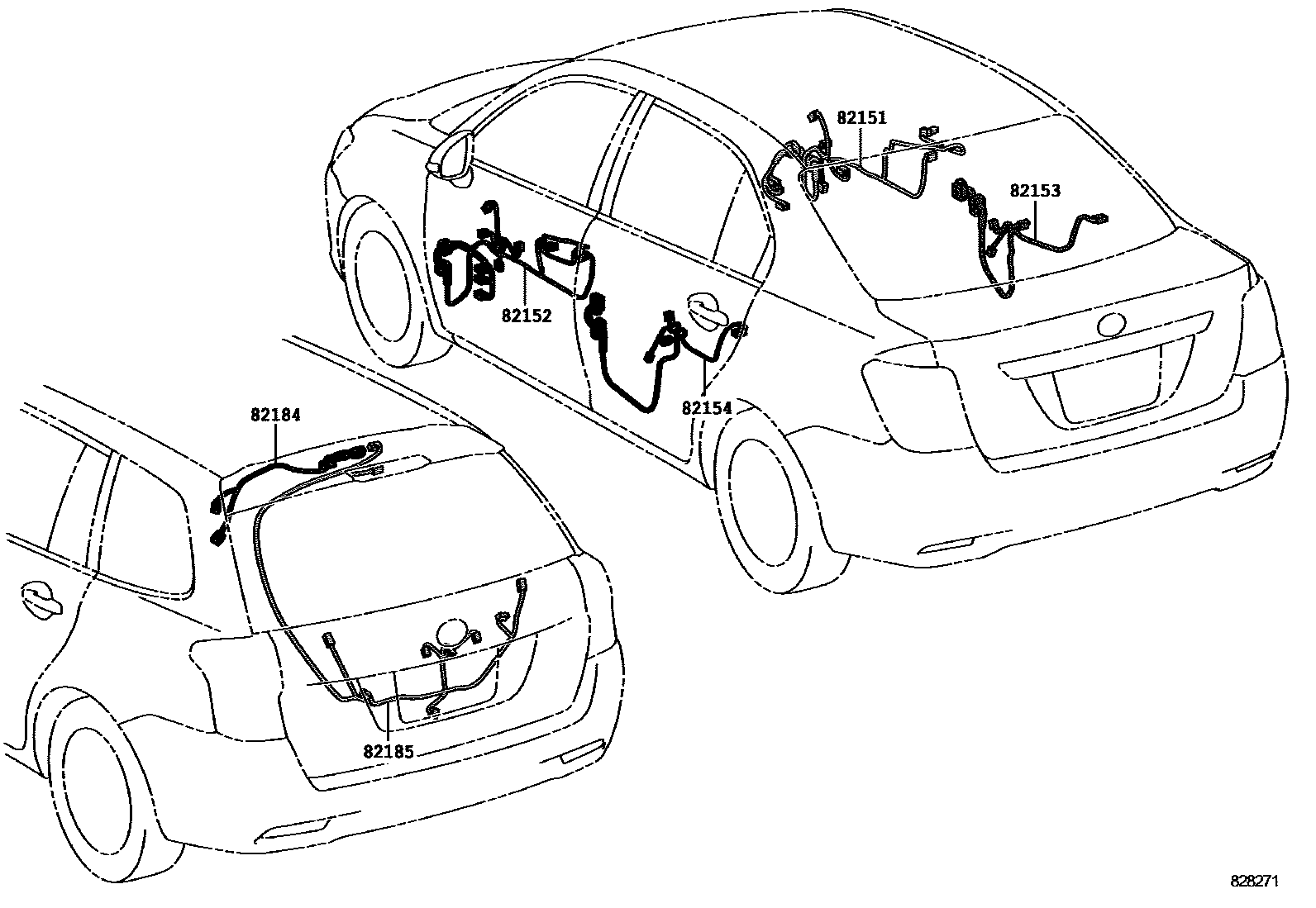

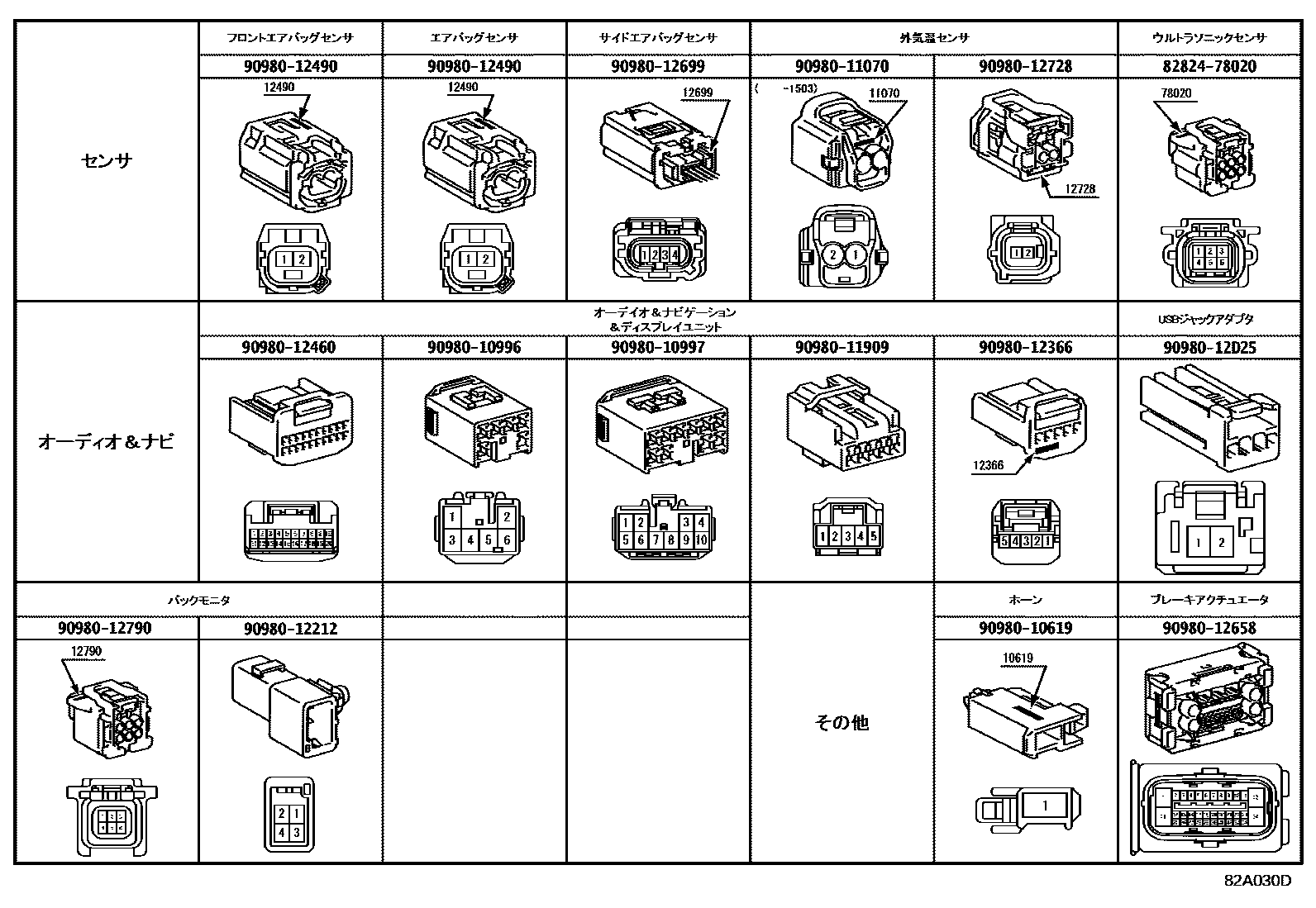

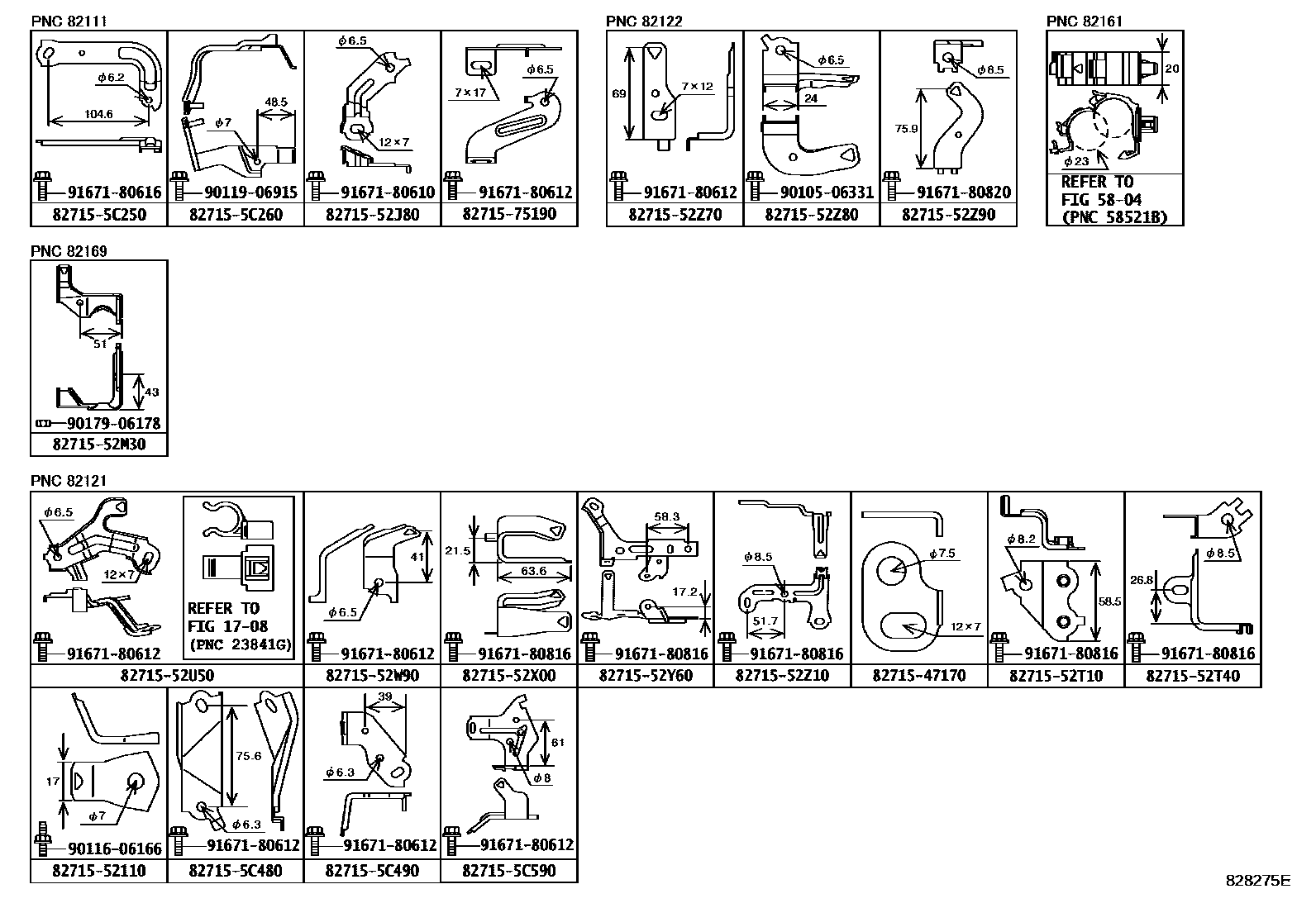

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 17 images and 62 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-37020 |

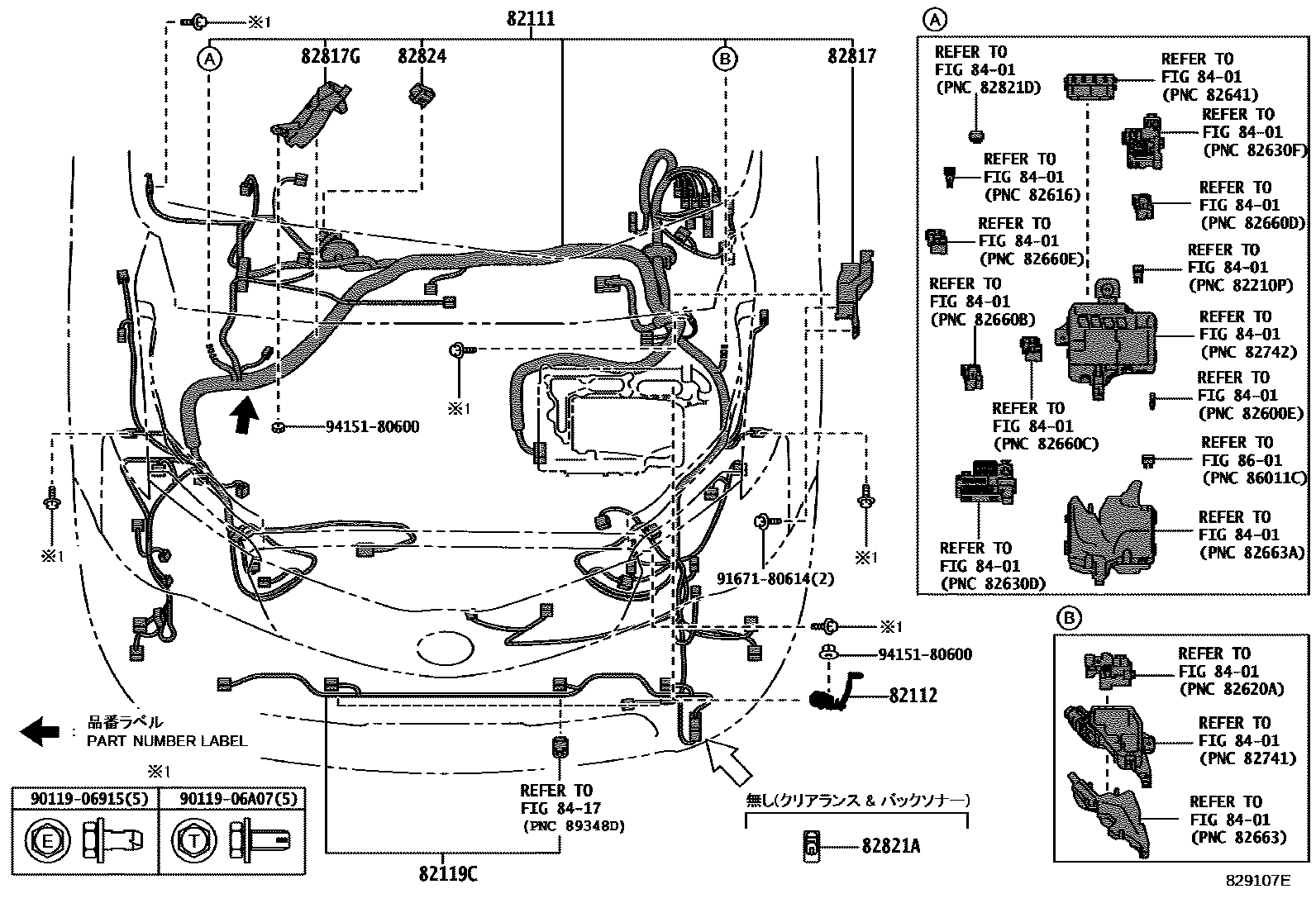

| 82111 | Engine room main wiring harness | 82111-1AL40 · 82111-1AL50 · 82111-1EY00 · 82111-1HK92 · 82111-1HL02 · 82111-1HL12 · 82111-1HL22 · 82111-1HL32 · 82111-1HL42 · 82111-1HL52 · 82111-1HL62 · 82111-1HL82 · 82111-1HL92 · 82111-1HM02 · 82111-1HM12 · 82111-1HM22 · 82111-1HM72 · 82111-1HS40 · 82111-1HS41 · 82111-1HS42 · 82111-1HS43 · 82111-1HS50 · 82111-1HS60 · 82111-1HS61 · 82111-1HS62 · 82111-1HS63 · 82111-1HS70 · 82111-1HS71 · 82111-1HT00 · 82111-1HT01 · 82111-1HT02 · 82111-1HT03 · 82111-1HT10 · 82111-1HT20 · 82111-1HT21 · 82111-1HT22 · 82111-1HT23 · 82111-1HT30 · 82111-1HT31 · 82111-1HT40 · 82111-1HT41 · 82111-1HT70 · 82111-1HT71 · 82111-1HT72 · 82111-1HT73 · 82111-1HT80 · 82111-1HT90 · 82111-1HT91 · 82111-1HT92 · 82111-1HT93 · 82111-1HU00 · 82111-1HU01 · 82111-1HU10 · 82111-1HU11 · 82111-1HU12 · 82111-1HU13 · 82111-1HU14 · 82111-1HU20 · 82111-1HU21 · 82111-1HU22 · 82111-1HU23 · 82111-1HU24 · 82111-1HU30 · 82111-1HU40 · 82111-1HU50 · 82111-1HU51 · 82111-1HU52 · 82111-1HU53 · 82111-1HU60 · 82111-1HU61 · 82111-1HU62 · 82111-1HU63 · 82111-1HU64 · 82111-1HU70 · 82111-1HU71 · 82111-1HU80 · 82111-1HU81 · 82111-1HX10 · 82111-1HX20 · 82111-1HX30 · 82111-1HX31 · 82111-1HX32 · 82111-1HX33 · 82111-1HX50 · 82111-1HX60 · 82111-1HX61 · 82111-1HX62 · 82111-1HX70 · 82111-1HX71 · 82111-1HX72 · 82111-1HX80 · 82111-1KG70 · 82111-1KG71 · 82111-1KG80 · 82111-1KG81 · 82111-1KG82 · 82111-1KG90 · 82111-1KJ00 · 82111-1KJ01 · 82111-1KJ02 · 82111-1KJ03 · 82111-1KJ10 · 82111-1KJ11 · 82111-1KJ12 · 82111-1KJ13 · 82111-1KJ20 · 82111-1KJ40 · 82111-1KJ41 · 82111-1KJ42 · 82111-1KJ43 · 82111-1KJ50 · 82111-1KJ51 · 82111-1KJ52 · 82111-1KJ53 · 82111-1L790 |
| 82112 | Engine room wiring harness No. 2 | 82112-52530 |
| 82119C | Toyota part | 82119-12040 |

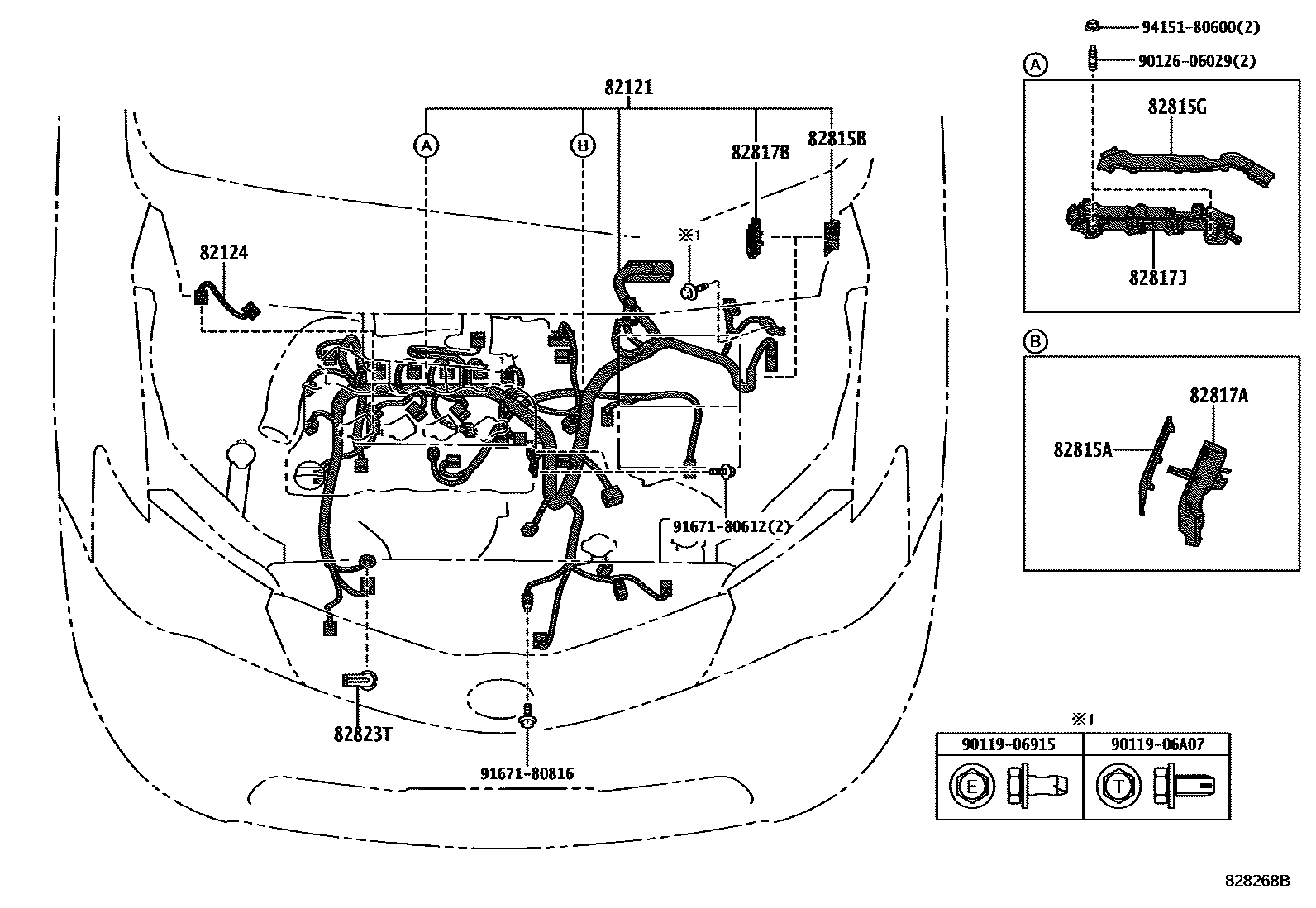

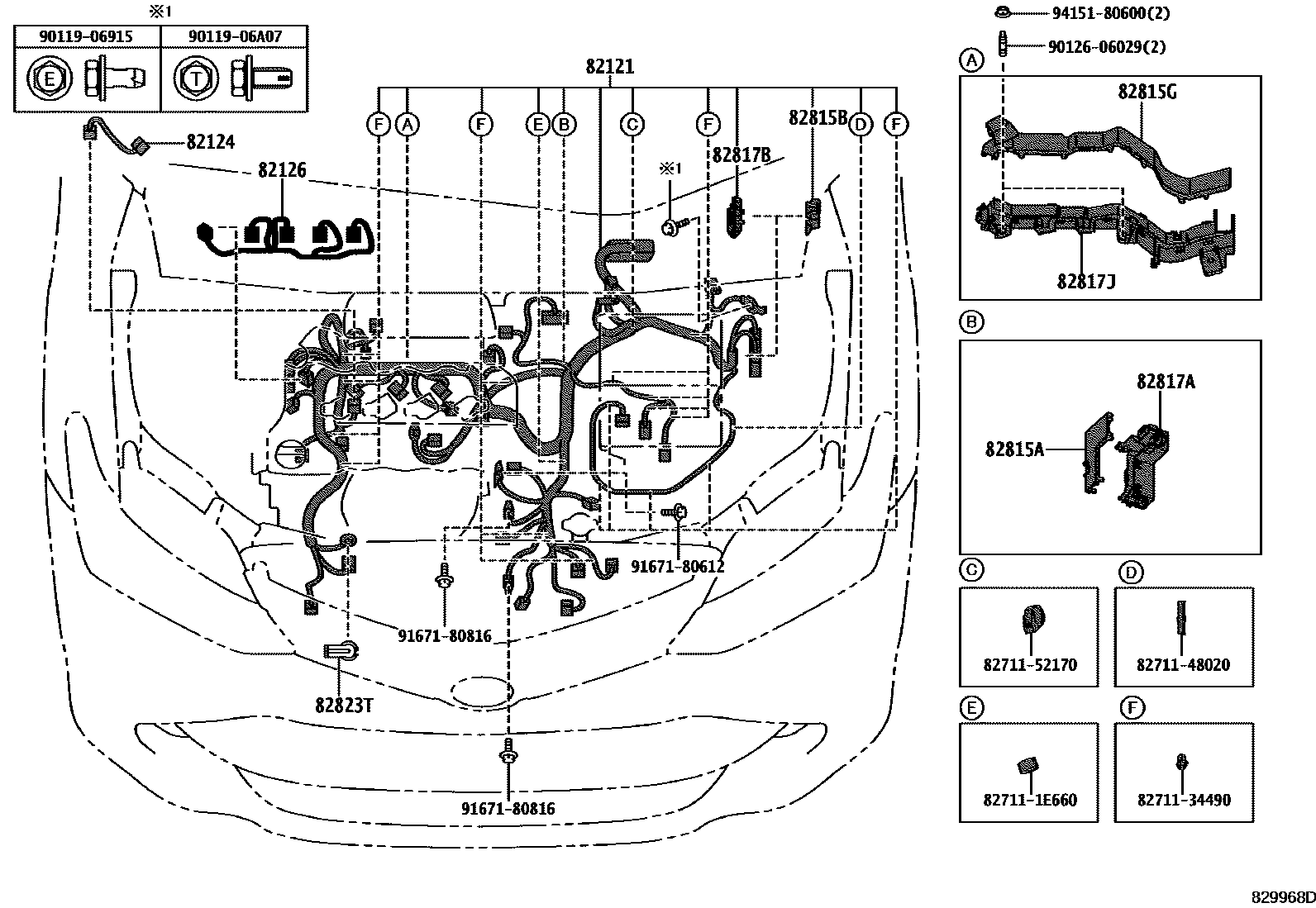

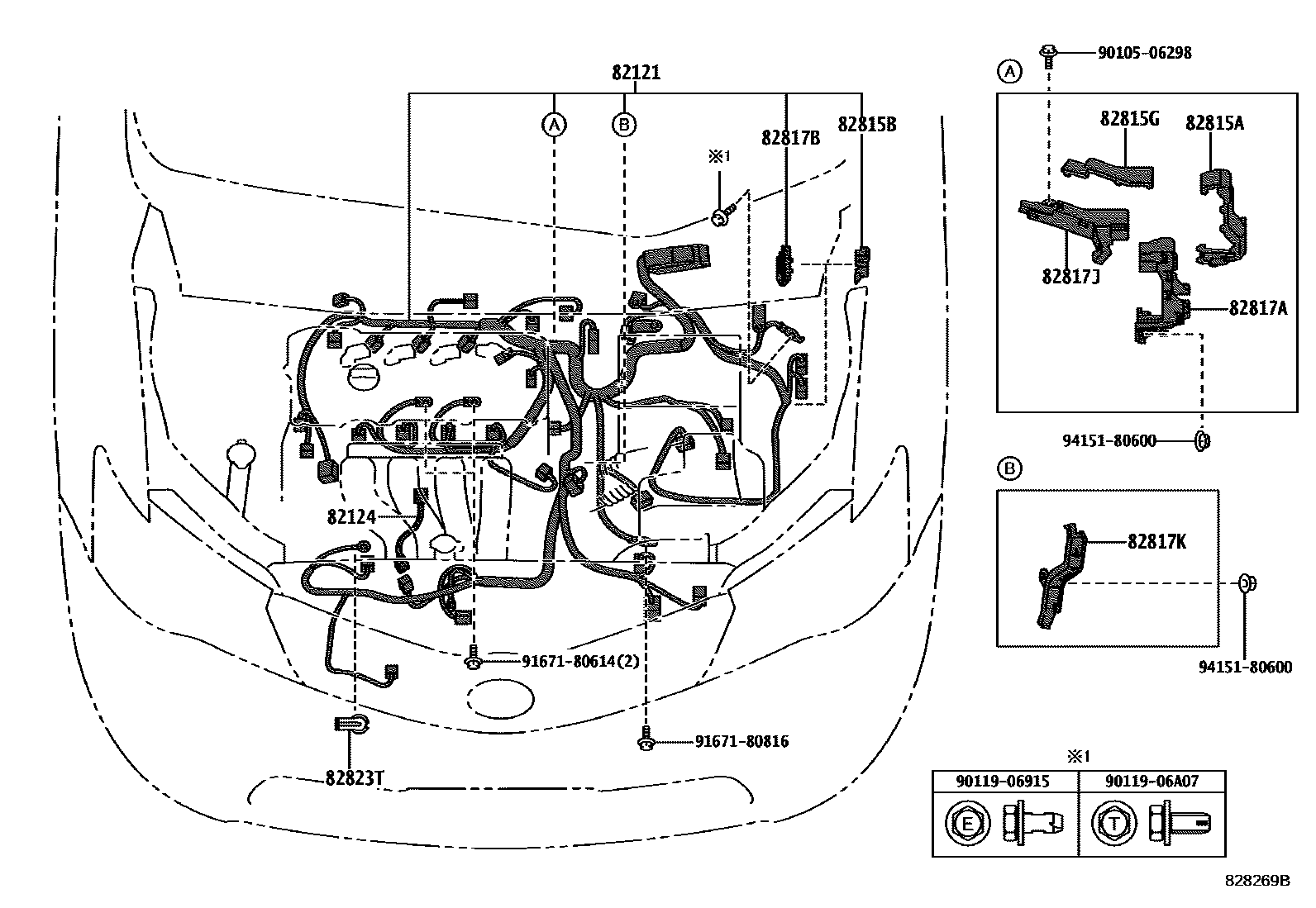

| 82121 | Engine wiring harness | 82121-12Q20 · 82121-12Q21 · 82121-12Q30 · 82121-12Q40 · 82121-12Q50 · 82121-12Q60 · 82121-12S90 · 82121-12S91 · 82121-12T00 · 82121-12U50 · 82121-12U60 · 82121-12U70 · 82121-52K10 · 82121-52P20 · 82121-52R11 · 82121-52T80 · 82121-52U10 · 82121-52U40 |
| 82122 | Engine No. 2 wiring harness | 82122-52070 |
| 82123 | Engine No. 3 wiring harness | 82123-52350 · 82123-52380 |
| 82124 | Engine No. 4 wiring harness | 82124-12150 · 82124-12160 · 82124-52020 |
| 82126 | Engine wiring harness | 82126-52010 |

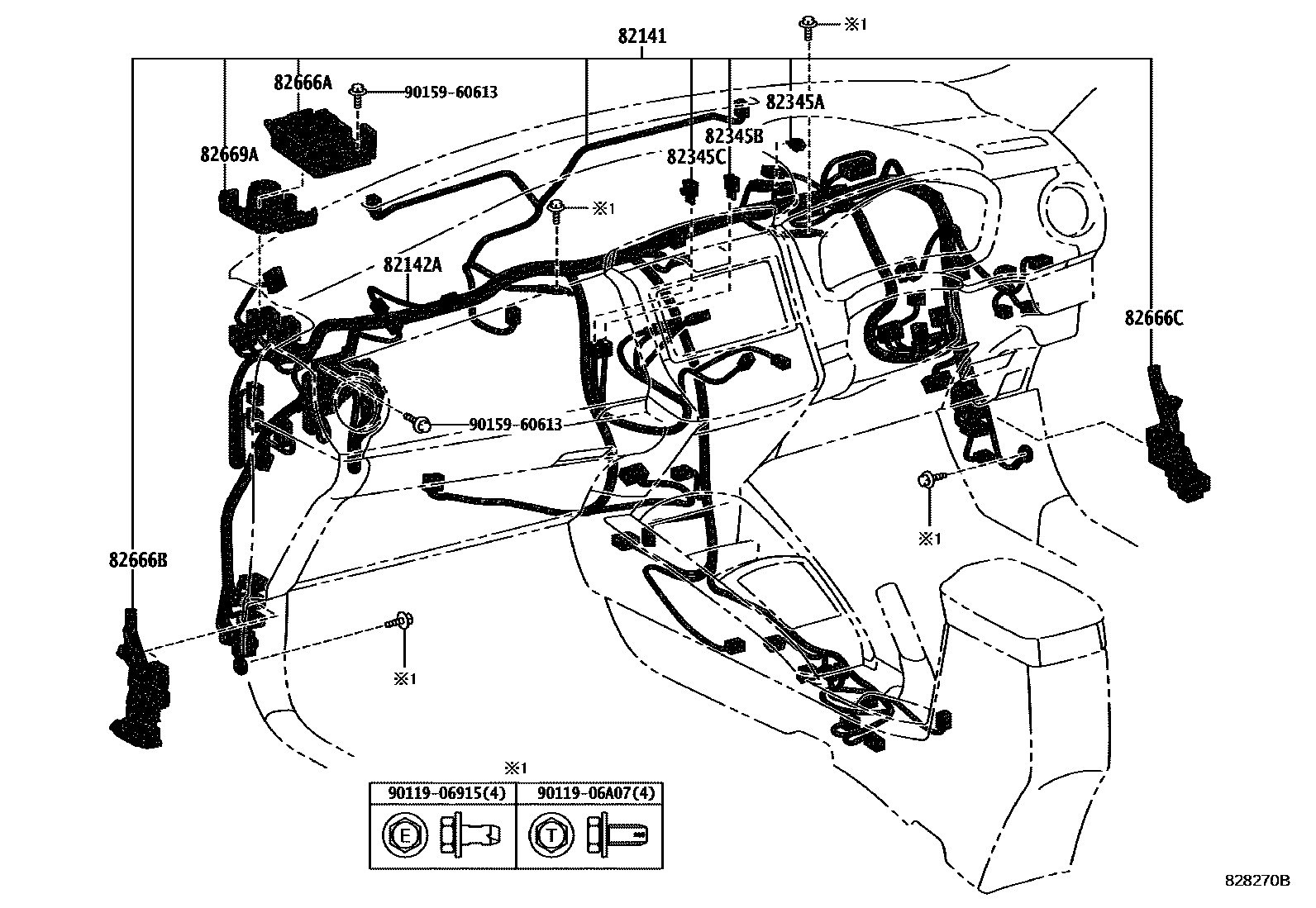

| 82141 | Dashboard wiring harness | 82141-1TF10 · 82141-1TF30 · 82141-1TG80 · 82141-1TG90 · 82141-1TJ00 · 82141-1TJ10 · 82141-1TJ50 · 82141-1TJ90 · 82141-1TK20 · 82141-1TK30 · 82141-1TK40 · 82141-1TK50 · 82141-1TK60 · 82141-1TK70 · 82141-1TK80 · 82141-1TL00 · 82141-1TL10 · 82141-1TL11 · 82141-1TL30 · 82141-1TR50 · 82141-1TR60 · 82141-1TR70 · 82141-1TR80 · 82141-1TR90 · 82141-1TS00 · 82141-1TS10 · 82141-1TS20 · 82141-1TS30 · 82141-1TS40 · 82141-1TS50 · 82141-1TS60 · 82141-1TU10 · 82141-1TU20 · 82141-1TU30 · 82141-1TU50 · 82141-1TU60 · 82141-1TV10 · 82141-1TV11 · 82141-1TV12 · 82141-1TV13 · 82141-1TV14 · 82141-1TV15 · 82141-1TV20 · 82141-1TV21 · 82141-1TV30 · 82141-1TV40 · 82141-1TV41 · 82141-1TV50 · 82141-1TV51 · 82141-1TV60 · 82141-1TV61 · 82141-1TV70 · 82141-1TV71 · 82141-1TV90 · 82141-1TV91 · 82141-1TV92 · 82141-1TV93 · 82141-1TV94 · 82141-1TV95 · 82141-1TW00 · 82141-1TW01 · 82141-1TW10 · 82141-1TW20 · 82141-1TW21 · 82141-1TW40 · 82141-1TW41 · 82141-1TW50 · 82141-1TW51 · 82141-1TW60 · 82141-1TW61 · 82141-1TW62 · 82141-1TW63 · 82141-1TW64 · 82141-1TW65 · 82141-1TW66 · 82141-1TW70 · 82141-1TW80 · 82141-1TW90 · 82141-1TX00 · 82141-1TX10 · 82141-1TX20 · 82141-1TX30 · 82141-1TX40 · 82141-1TX41 · 82141-1TX50 · 82141-1TX51 · 82141-1TX60 · 82141-1TX61 · 82141-1TX70 · 82141-1TX71 · 82141-1XA00 · 82141-1XA01 · 82141-1XA10 · 82141-1XA11 · 82141-1XA20 · 82141-1XE90 · 82141-1XF00 · 82141-1XF01 · 82141-1XF02 · 82141-1XF03 · 82141-1XF04 · 82141-1XF10 · 82141-1XF20 · 82141-1XF21 · 82141-1XF22 · 82141-1XF30 · 82141-1XF40 · 82141-1XF50 · 82141-1XF60 · 82141-1XF61 · 82141-1XF62 · 82141-1XF63 · 82141-1XF70 · 82141-1XF80 · 82141-1XG20 · 82141-1XG21 · 82141-1XG22 · 82141-1XG23 · 82141-1XG24 · 82145-12F00 · 82145-12F01 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-12A60 · 82140-52030 |
| 82151 | Right front door wiring harness | 82151-12V80 · 82151-12Y80 · 82151-12Y81 · 82151-12Z10 · 82151-12Z11 · 82151-12Z50 · 82151-12Z60 |
| 82152 | Left front door wiring harness | 82152-12U60 · 82152-12X00 · 82152-12X01 · 82152-12X30 · 82152-12X31 · 82152-12X70 · 82152-12X80 |
| 82153 | Rear door wiring harness No. 1 | 82153-12B00 · 82153-12B01 · 82153-12B30 · 82153-12B60 · 82153-12B61 |
| 82154 | Rear door wiring harness No. 2 | 82154-12A50 · 82154-12A51 · 82154-12A80 · 82154-12B10 · 82154-12B11 |
| 82161 | floor wiring harness | 82161-12U50 · 82161-13A80 · 82161-13D90 · 82161-13E20 · 82161-13E30 · 82161-13E50 · 82161-13E60 · 82161-13E70 · 82161-13E90 · 82161-13F10 · 82161-13F11 · 82161-13G10 · 82161-13G11 · 82161-13G20 · 82161-13G21 · 82161-13G22 · 82161-13G30 · 82161-13G31 · 82161-13G40 · 82161-13G41 · 82161-13G50 · 82161-13G51 · 82161-13G52 · 82161-13G53 · 82161-13G60 · 82161-13G61 · 82161-13G70 · 82161-13G80 · 82161-13G81 · 82161-13G82 · 82161-13G90 · 82161-13G91 · 82161-1AA90 · 82161-1AB00 · 82161-1AB10 · 82161-1AB40 · 82161-1AB41 · 82161-1AB50 · 82161-1AB60 · 82161-1AB70 · 82161-1AB80 · 82161-1AE20 · 82161-1AE30 · 82161-1AE40 · 82161-1AE50 · 82161-1AE60 · 82161-1AE70 · 82161-1AE80 · 82161-1AF10 · 82161-1AF11 · 82161-1AF12 · 82161-1AF13 · 82161-1AG10 · 82161-1AG11 · 82161-1AG20 · 82161-1AG21 · 82161-1AG22 · 82161-1AG30 · 82161-1AG31 · 82161-1AG40 · 82161-1AG41 · 82161-1AG50 · 82161-1AG51 · 82161-1AG52 · 82161-1AG53 · 82161-1AG60 · 82161-1AG61 · 82161-1AG70 · 82161-1AG80 · 82161-1AG81 · 82161-1AG82 · 82161-1AG90 · 82161-1AG91 · 82161-1HJ50 |
| 82163 | Floor wiring harness No. 3 | 82163-12290 · 82163-52110 |
| 82164 | Frame wiring harness set | 82164-12210 · 82164-12211 |
| 82164C | No. 4 floor wiring harness | 82164-12200 |
| 82169 | No. 3 frame wiring harness | 82169-52010 |
| 82171 | Roof No. 1 wiring harness | 82171-12R10 · 82171-12R11 · 82171-12R12 · 82171-12R40 · 82171-12S80 · 82171-12S81 · 82171-12S82 · 82171-1A710 |
| 82182 | Luggage No. 2 wiring harness | 82182-12020 · 82182-12030 |
| 82183 | Luggage No. 3 wiring harness | 82183-12030 · 82183-12040 · 82183-12050 · 82183-12070 · 82183-12080 · 82183-12090 |
| 82184 | Rear door No. 1 wiring harness | 82184-13570 · 82184-13650 · 82184-13660 · 82184-13670 |
| 82185 | Rear door wiring harness No. 2 | 82185-12B00 · 82185-13580 · 82185-13630 · 82185-13640 |
| 82186 | Rear window wiring harness No. 1 | 82186-12160 |

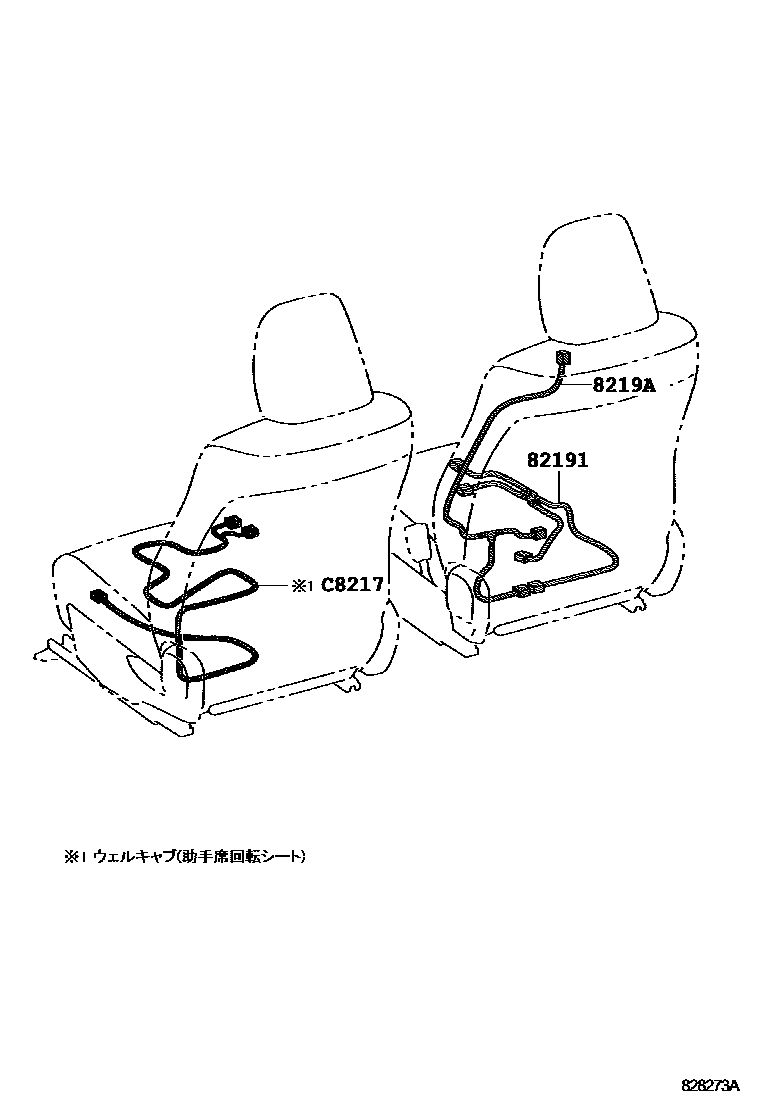

| 82191 | Front right seat wiring harness | 82191-13010 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-13010 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-20060 · 82345-32010 |
| 82345C | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52150 |
| 82666B | No. 3 connector holder | 82666-52160 |
| 82666C | No. 4 connector holder | 82666-52170 |
| 82669A | Connector box lower cover | 82669-52010 |
| 82712A | Wire harness bracket | 82712-47270 |
| 82815A | Wiring harness protector cover | 82815-12560 · 82815-12D00 · 82815-52050 · 82815-52160 · 82815-52250 · 82815-52400 |
| 82815B | Wiring harness protector cover | 82815-52120 · 82815-52260 |
| 82815G | Wiring harness protector cover | 82815-02260 · 82815-52230 · 82815-52270 · 82815-52380 |
| 82817 | No. 1 wire harness protection device | 82817-52C00 · 82817-52D20 |
| 82817A | No. 2 wire harness protection device | 82817-12L40 · 82817-12N00 · 82817-52870 · 82817-52G30 |
| 82817B | No. 3 wire harness protection device | 82817-52850 · 82817-52C30 |
| 82817C | No. 4 wire harness protection device | 82817-52710 |
| 82817D | No. 5 wire harness protection device | 82817-52710 |
| 82817E | No. 6 wire harness protection device | 82817-52A60 |
| 82817F | No. 7 wire harness protection device | 61824-52040 · 82817-21090 |
| 82817G | No. 8 wire harness protection device | 82817-52A20 · 82817-52D30 |
| 82817J | No. 9 wire harness protection device | 82817-02770 · 82817-12V20 · 82817-52610 · 82817-52A90 · 82817-52B80 |
| 82817K | No. 10 wire harness protection device | 82817-12L50 |
| 82817L | No. 11 wire harness protection device | 82817-52C40 |
| 82817M | No. 12 wire harness protection device | 82817-52C50 |
| 82817N | No. 13 wire harness protection device | 82817-52890 |
| 82817P | No. 14 wire harness protection device | 82817-12V30 |
| 82817T | No. 15 wire harness protection device | 82817-12N00 |
| 82821A | Connector cover | 82119-12050 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-73030 |
| C8213 | Electric lift motor to body wiring harness | C8213-12010 |
| C8217 | WELCAB seat main wiring harness | C8217-D1470 |
| C8543 | emergency resistor | C8543-12010 |
