Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 6 images and 55 PNC and OE references.

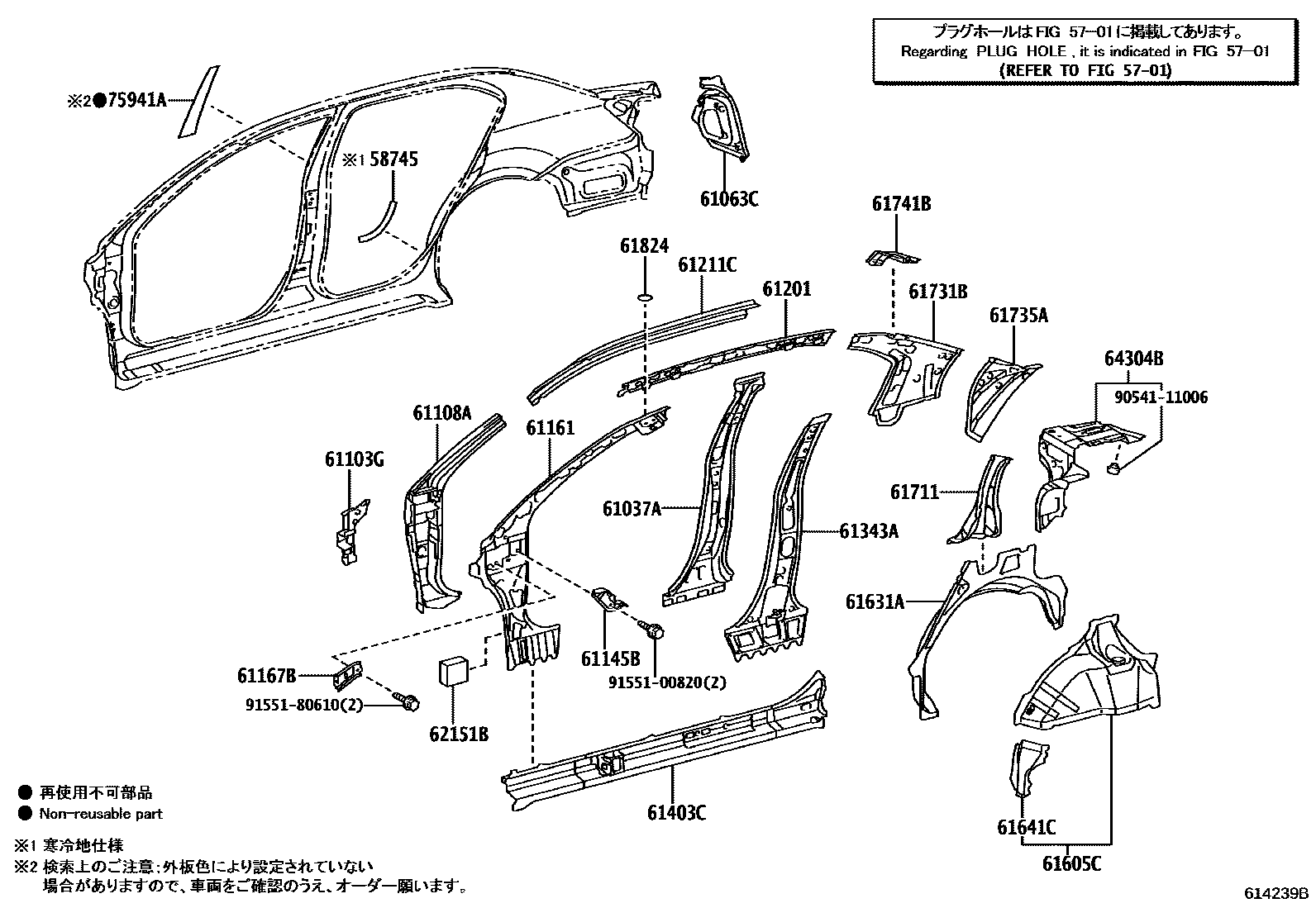

Toyota COROLLA 侧梁 EPC diagram — 614239B
侧梁 — 614239B (201204 – 999999)

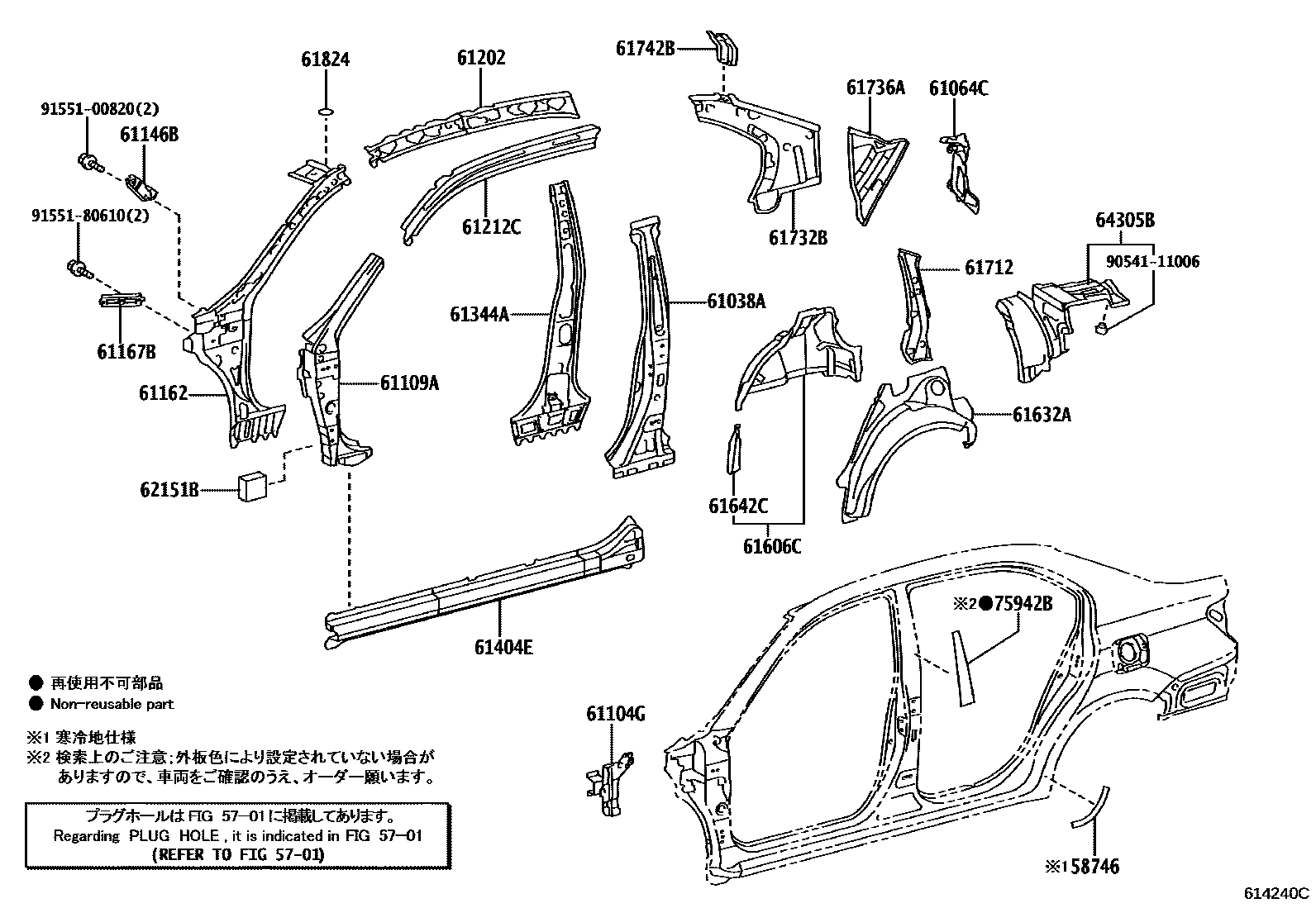

Toyota COROLLA 侧梁 EPC diagram — 614240C
侧梁 — 614240C (201204 – 999999)

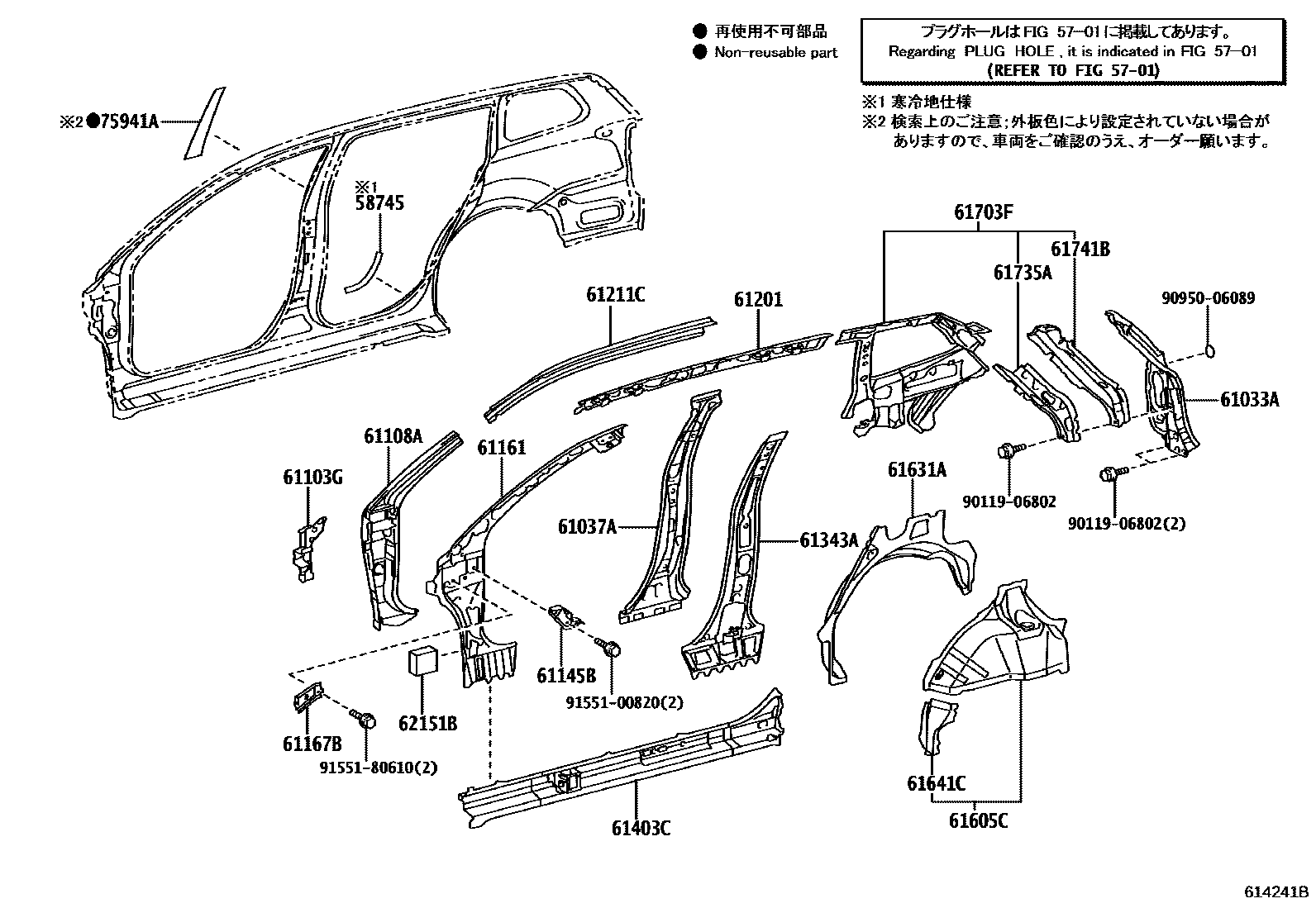

Toyota COROLLA 侧梁 EPC diagram — 614241B
侧梁 — 614241B (201204 – 999999)

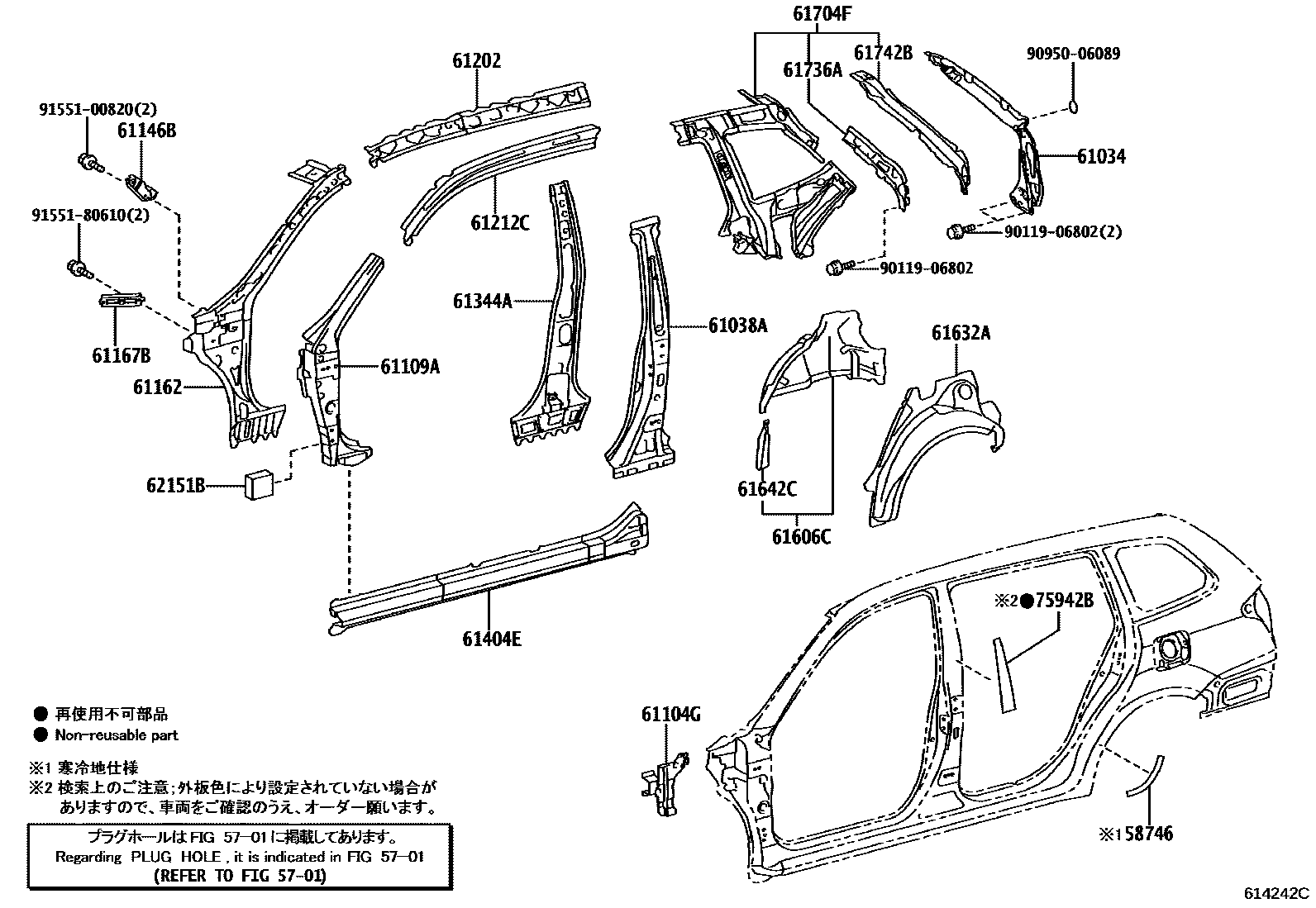

Toyota COROLLA 侧梁 EPC diagram — 614242C
侧梁 — 614242C (201204 – 999999)

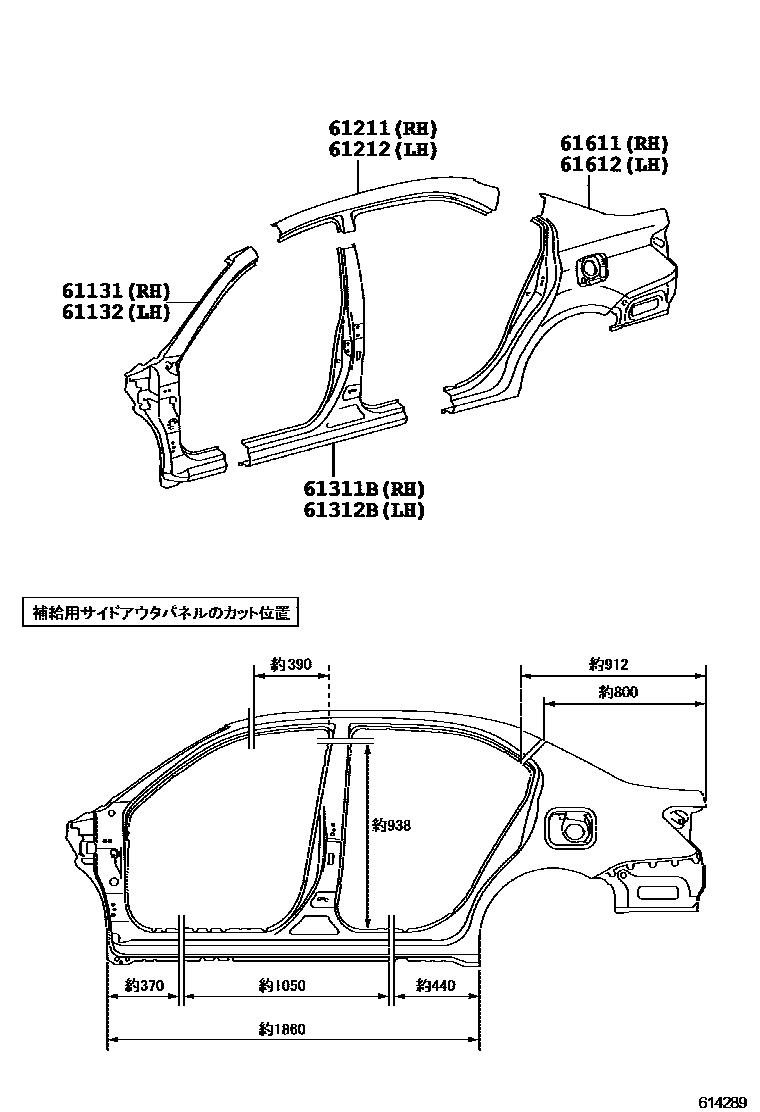

Toyota COROLLA 侧梁 EPC diagram — 614289
侧梁 — 614289 (201204 – 999999)

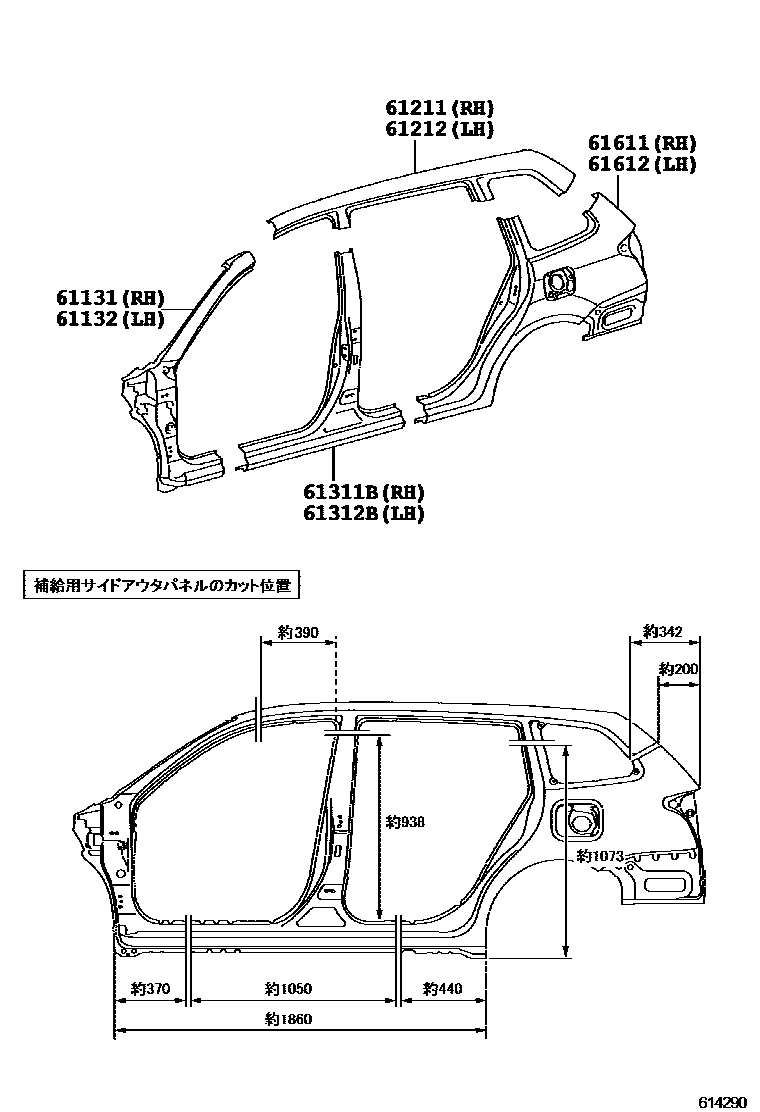

Toyota COROLLA 侧梁 EPC diagram — 614290
侧梁 — 614290 (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
58745Right front side panel protector58741-12220
58746Left front side panel protector58742-12210
61033ARear door opening side reinforcement sub-assembly61033-13050 · 61033-13060
61034Rear door opening left reinforcement sub-assembly61034-13050 · 61034-13070
61037ARight body center pillar reinforcement sub-assembly61037-12330
61038ALeft body center pillar reinforcement sub-assembly61038-12330
61063CTrunk door right front opening slot sub-assembly61063-12050 · 61063-12090
61064CTrunk door left front opening slot sub-assembly61064-12040 · 61064-12090
61103GRight body front pillar lower corner panel sub-assembly61103-12270
61104GLeft side body front pillar lower corner panel sub-assembly61104-12300
61108ARight body front pillar lower reinforcement sub-assembly61108-12320
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12300
61131Right body outer front upper pillar61131-12800 · 61131-13110
61132Left body outer front upper pillar61132-12780 · 61132-13110
61145BRight body front pillar lower corner panel61145-52070
61146BLeft body front pillar lower corner panel61146-52080
61161Right upper body inner front pillar61023-12420
61162Left side inner front upper pillar61024-12420
61167BBody front pillar lower bracket61167-52020
61201Roof right side longitudinal beam sub-assembly61201-12270 · 61201-13020
61202Roof left side longitudinal beam sub-assembly61202-12260 · 61202-13020
61211Roof right outer longitudinal beam61213-12030 · 61213-13020
61211CRoof right side rail61211-12530 · 61211-13130
61212Roof left outer longitudinal beam61214-12030 · 61214-13020
61212CRoof left side rail61212-12530 · 61212-13130
61311BRight body outer center pillar61311-12480 · 61311-13080
61312BLeft body outer center pillar61312-12520 · 61312-13080
61343ARight body inner center pillar61032-12020
61344ALeft body inner center pillar61042-12020
61403CRight door outer sill reinforcement sub-assembly61403-12120
61404ELeft door outer sill reinforcement sub-assembly61404-12130
61605CRight rear side panel inner panel sub-assembly61605-52070
61606CLeft rear side panel inner panel sub-assembly61606-13080 · 61606-52070
61611Right side hoarding61601-12B20 · 61601-12B30 · 61601-13700 · 61601-13710
61612left side panel61602-12B20 · 61602-12B30 · 61602-13760 · 61602-13770
61631ARight wheel cover outer panel61631-12510
61632ALeft side wheel cover outer panel61632-12520
61641CRight front side wheel housing corner panel61641-52100
61642CLeft front side wheel housing corner panel61642-52100
61703FRight front side panel inner panel sub-assembly61703-13050
61704FLeft front side panel inner panel sub-assembly61704-13060
61711Roof right side outer panel61711-12370
61712Roof left outer panel61712-12400
61731BRoof right inner panel61731-12820
61732BRoof left inner panel61732-12780
61735ARight rear roof inner panel61735-12440 · 61735-13110
61736ALeft rear roof inner panel61736-12440 · 61736-13110
61741BRear window opening right reinforcement61741-12180 · 61741-13060
61742BRear window opening left reinforcement61742-12160 · 61742-13060
61824Noise Control Panel No. 161824-12050 · 61825-52030
62151BFront cowl side silencer pads62151-52030
64304BGlove box bracket right reinforcement sub-assembly64304-12150
64305BGlove box bracket left reinforcement sub-assembly64305-12160
75941ARight center pillar trim75941-12070
75942BLeft center pillar trim75942-12070
