Toyota COROLLA 浅盘形地板和车身下背板 — Figure 5801

Toyota COROLLA EPC diagram 5801, 浅盘形地板和车身下背板, with 3 images and 54 PNC and OE references.

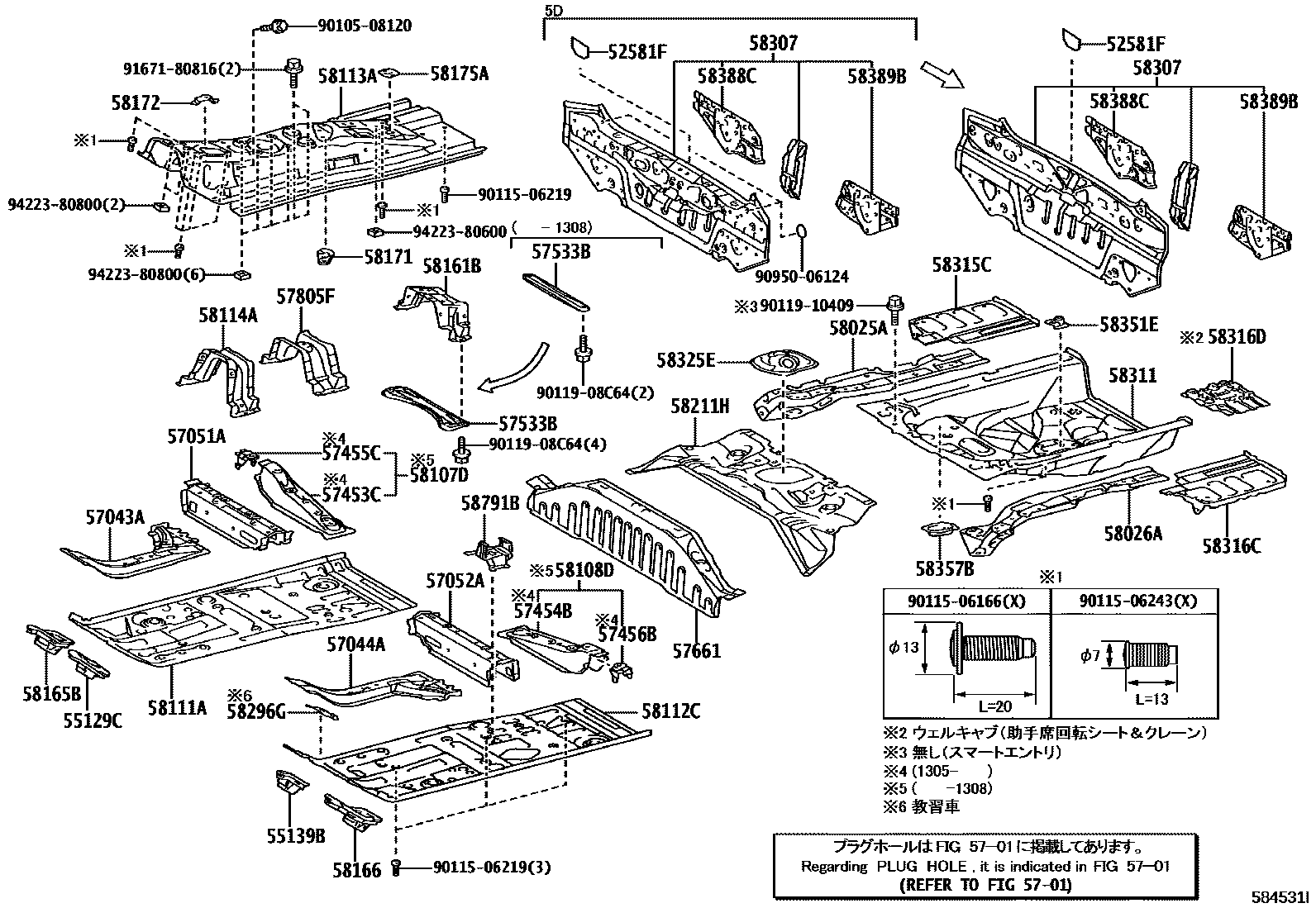

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 584531I
浅盘形地板和车身下背板 — 584531I (201204 – 999999)

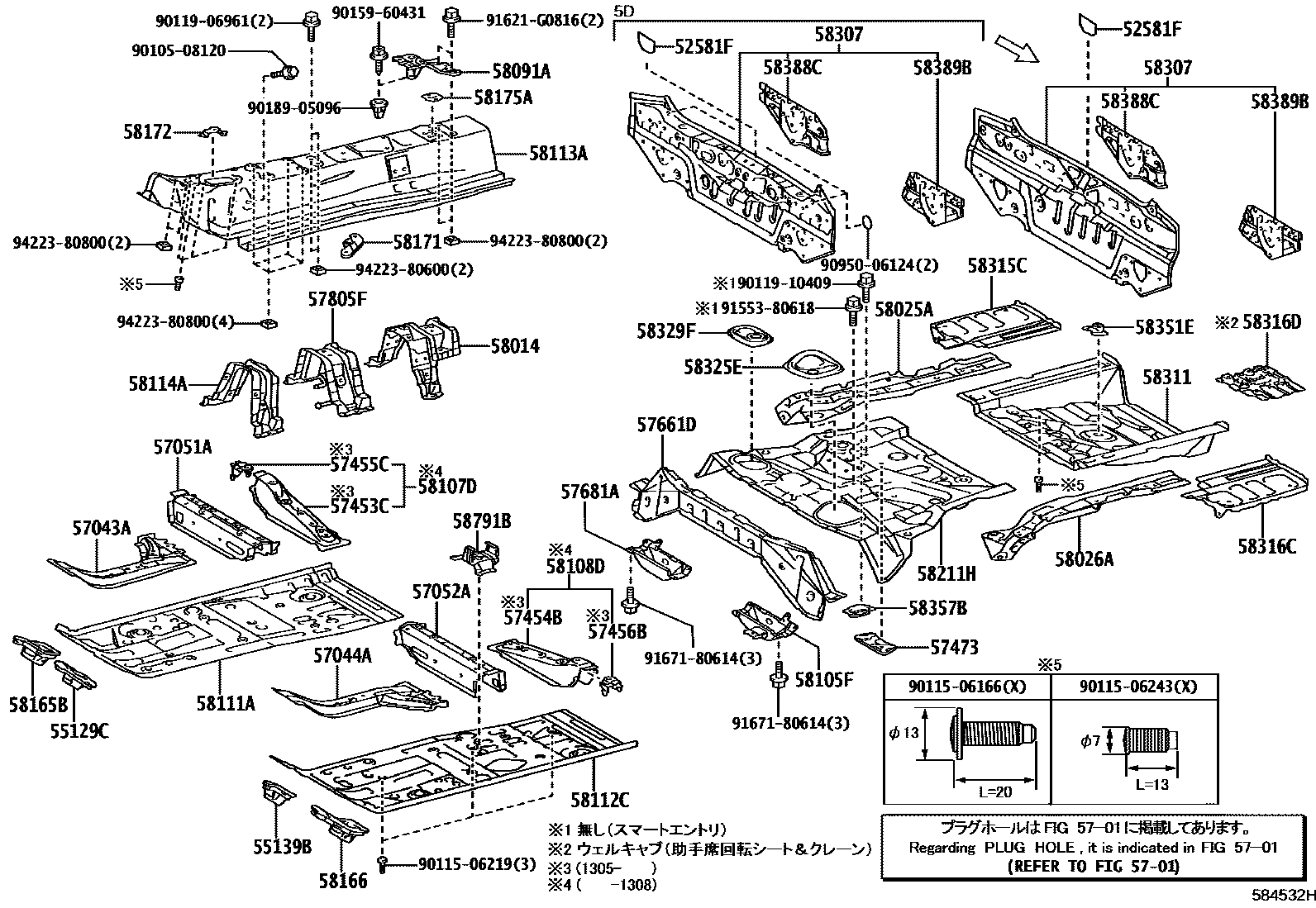

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 584532H
浅盘形地板和车身下背板 — 584532H (201204 – 999999)

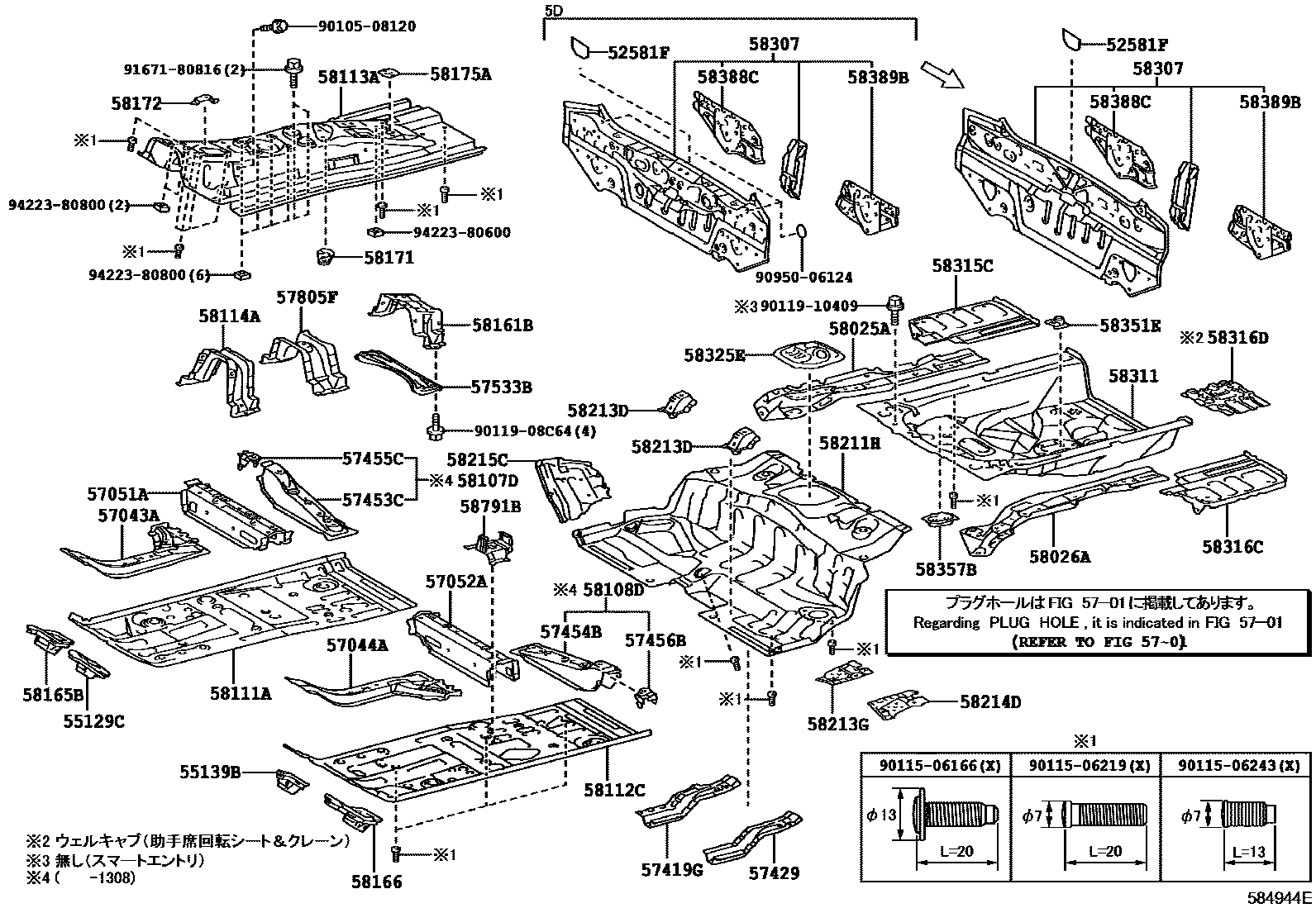

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 584944E
浅盘形地板和车身下背板 — 584944E (201307 – 999999)

PNC and OE references

PNCPart nameOE numbers
52581Frear bumper protector52581-12140 · 52581-13030
55129CFront panel hole cover55129-52051
55139BLeft front panel hole cover55139-52021
57043ARight front longitudinal beam rear reinforcement sub-assembly57043-52021 · 57043-52022 · 57043-52023
57044ALeft front longitudinal beam rear reinforcement sub-assembly57044-12040 · 57044-52041 · 57044-52042 · 57044-52043
57051AFront floor right cross member sub-assembly57051-52010
57052AFront floor left cross member sub-assembly57052-52010
57419GFront floor right rear lower reinforcement57419-12040
57429Left rear reinforcement under front floor57429-12020
57453CFront floor right cross member57453-52022
57454BFront floor left longitudinal beam57454-52012
57455CFront right seat outer mounting bracket57455-52040
57456BFront left seat outer mounting bracket57456-52040
57473Rear seat backrest hinge reinforcement57473-52021
57533BFront floor center bracket57533-52011 · 57533-52030
57661Rear floor right front side panel57661-52110
57661Drear floor front cross member57661-52100
57681ARear floor No. 2 cross beam outer bracket57681-52030
57805FNo. 1 seat belt anchor reinforcement sub-assembly57805-52131 · 57805-52141
58014Front floor and rear lower panel sub-assembly58014-52011 · 58014-52012
58025AFront floor right longitudinal beam plate sub-assembly58025-12030 · 58025-12050
58026AFront floor left longitudinal beam plate sub-assembly58026-12010 · 58026-12020
58091ABody assembly reinforcement components58091-12010
58105FFloor clip fastener sub-assembly58105-52030
58107DFront cross member to front panel right reinforcement sub-assembly58107-52050 · 58107-52051
58108DLeft front cross member to front panel reinforcement sub-assembly58108-52030 · 58108-52031
58111AFront floor right bottom panel58111-52170 · 58111-52280 · 58111-52281
58112CFront floor left bottom panel58112-52904 · 58112-52916 · 58112-52917 · 58112-52921 · 58112-52926
58113Afront floor center panel58113-52914 · 58113-52915 · 58113-52924
58114Afront floor reinforcement58114-52071 · 58114-52081
58161BSeat belt anchor to floor pan reinforcement58161-52070
58165BFront floor right cover58165-52011
58166Front floor left cover58166-52011
58171Parking brake base reinforcement58171-52090 · 58171-52120
58172No. 3 ECU mounting bracket58172-52020 · 58172-52030
58175ANo. 1 parking brake base reinforcement58175-52020
58211Hcentral floor base58211-12942 · 58211-12944 · 58211-52170 · 58211-52271
58213DCentral floor reinforcement57551-52010
58213GCenter floor No. 1 right reinforcement57801-52150
58214DCenter floor No. 1 left reinforcement57802-52150
58215CCenter floor No. 2 right reinforcement58215-52100 · 58215-52130
58296GToyota part58296-12050
58307Body lower back panel sub-assembly58307-12B60 · 58307-12B61 · 58307-12B62 · 58307-12B70 · 58307-12B71 · 58307-12B72 · 58307-12C60 · 58307-12C70 · 58307-13200 · 58307-13201 · 58307-13202 · 58307-13210 · 58307-13211 · 58307-13212 · 58307-13220 · 58307-13230
58311rear floor pan58311-52210 · 58311-52220
58315CRear floor right side panel extension58315-52170
58316CRear floor left side panel extension58316-52190
58316DRear floor pan left extensionC3178-12010
58325ERear floor access hole cover58325-52050 · 58325-52060 · 58325-52080
58329FRear floor manhole cover No. 258329-52020
58351ESpare tire clip bracket58351-52070
58357BNo. 3 right actuator cover bracket58357-52041
58388CRight body lower back panel reinforcement panel58304-12080 · 58388-12040 · 58388-12041
58389BLeft body lower back panel reinforcement panel58389-12030
58791Bjack bracket58791-52060
