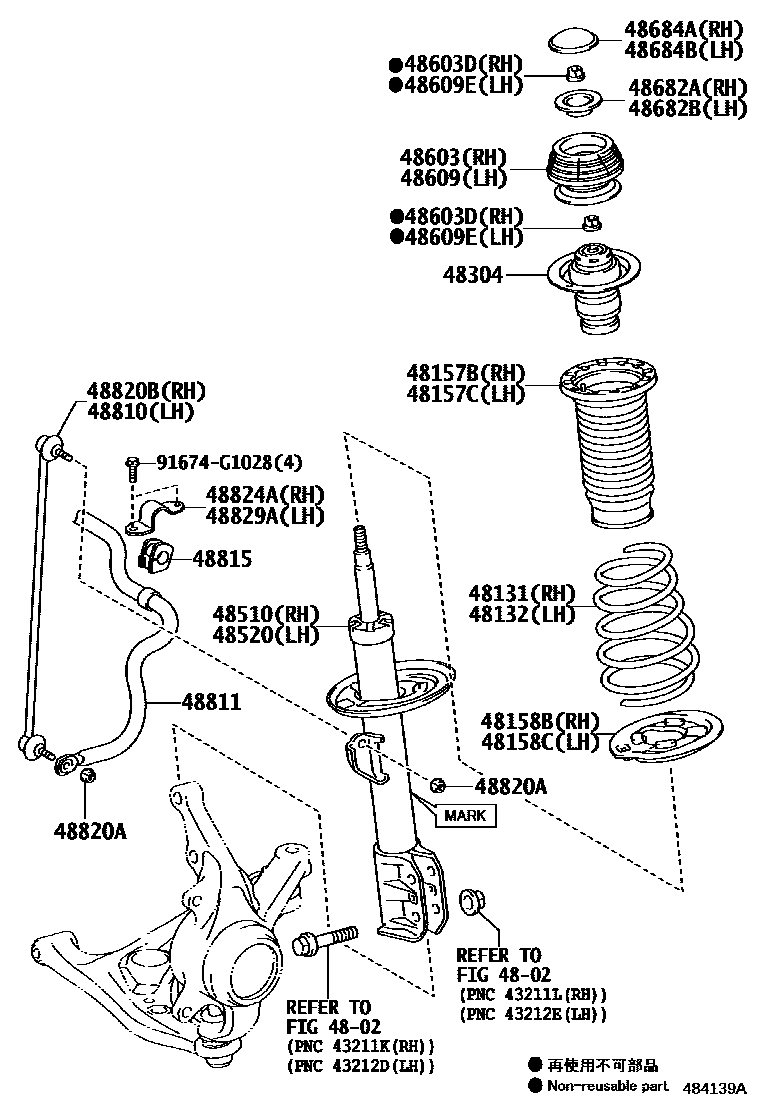

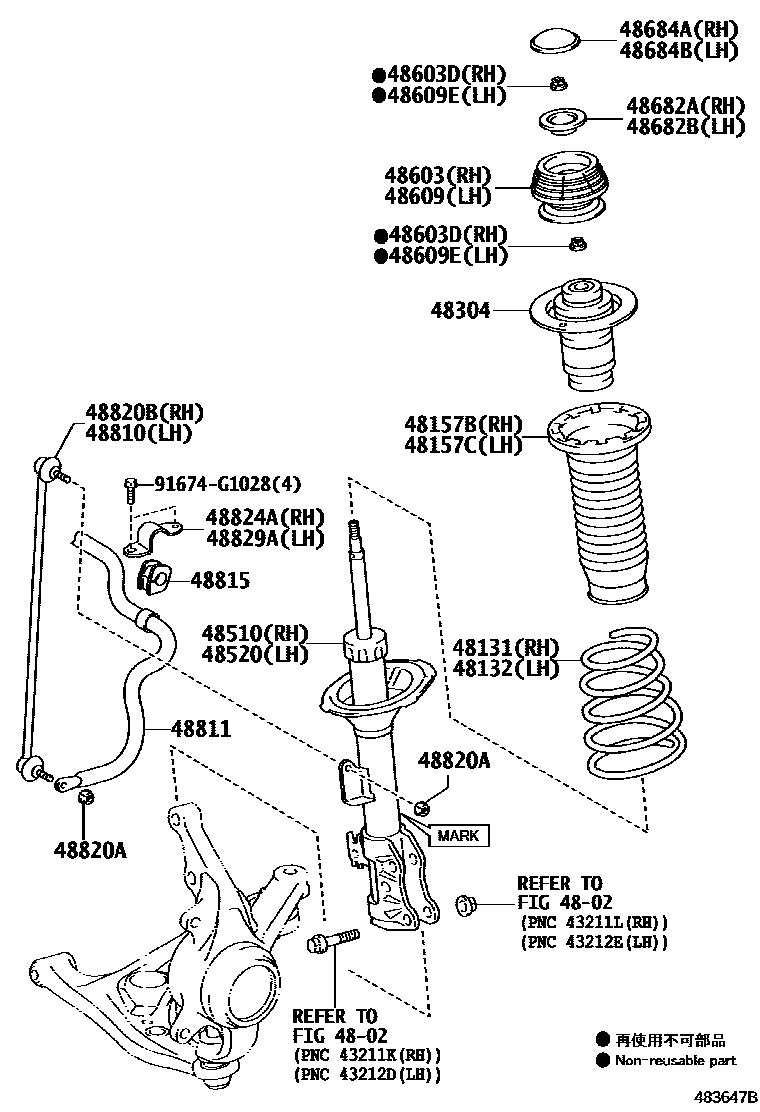

Toyota COROLLA Front Spring & Shock Absorber — Figure 4803
Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 48131 | Right front coil spring | 48131-12D90 · 48131-12D91 · 48131-12E60 · 48131-12E61 · 48131-12E62 · 48131-12F00 · 48131-12F01 · 48131-12F02 · 48131-12J70 · 48131-52A50 · 48131-52A51 · 48131-52A52 · 48131-52K11 · 48131-52K30 · 48131-52K70 · 48131-52K71 · 48131-52K72 |
| 48132 | Left front coil spring | 48131-12D90 · 48131-12D91 · 48131-12E60 · 48131-12E61 · 48131-12E62 · 48131-12F00 · 48131-12F01 · 48131-12F02 · 48131-12J70 · 48131-52A50 · 48131-52A51 · 48131-52A52 · 48131-52K11 · 48131-52K30 · 48131-52K70 · 48131-52K71 · 48131-52K72 |
| 48157B | Front coil spring upper right vibration isolation pad | 48157-52030 · 48157-52040 · 48157-52050 |
| 48157C | Front coil spring upper left vibration isolation pad | 48157-52030 · 48157-52040 · 48157-52050 |
| 48158B | Front coil spring lower right vibration isolation pad | 48158-52010 · 48158-52020 |
| 48158C | Front coil spring lower left vibration isolation pad | 48158-52010 · 48158-52020 |
| 48304 | No. 1 front spring buffer block sub-assembly | 48304-52050 · 48304-52051 · 48304-52101 · 48304-52111 |
| 48510 | Right front shock absorber assembly | 48510-12E70 · 48510-12E92 · 48510-12F10 · 48510-12F30 · 48510-12G00 · 48510-12G01 · 48510-12G20 · 48510-12G21 · 48510-12G30 · 48510-12G31 · 48510-12G40 · 48510-12G41 · 48510-12G80 · 48510-12J30 · 48510-12K20 · 48510-12K30 · 48510-12K40 · 48510-12L70 · 48510-12L80 · 48510-13110 · 48510-13130 · 48510-13140 · 48510-13150 · 48510-13160 · 48510-13161 · 48510-13170 · 48510-13171 · 48510-13180 · 48510-13181 · 48510-13190 · 48510-13191 · 48510-13200 · 48510-13201 · 48510-13220 · 48510-13230 · 48510-13240 · 48510-13250 · 48510-13270 · 48510-13340 · 48510-13350 · 48510-13360 · 48510-13370 · 48510-13380 · 48510-13390 · 48510-13400 |
| 48520 | Left front shock absorber assembly | 48520-12D70 · 48520-12D80 · 48520-12E70 · 48520-12E92 · 48520-12F10 · 48520-12F30 · 48520-12G10 · 48520-12G11 · 48520-12G20 · 48520-12G21 · 48520-12G30 · 48520-12G31 · 48520-12G40 · 48520-12G41 · 48520-12G80 · 48520-12J30 · 48520-12K20 · 48520-12K30 · 48520-12K40 · 48520-13110 · 48520-13130 · 48520-13140 · 48520-13150 · 48520-13160 · 48520-13161 · 48520-13170 · 48520-13171 · 48520-13180 · 48520-13181 · 48520-13190 · 48520-13191 · 48520-13200 · 48520-13201 · 48520-13220 · 48520-13230 · 48520-13240 · 48520-13250 · 48520-13270 · 48520-13340 · 48520-13350 · 48520-13360 · 48520-13370 · 48520-13380 · 48520-13390 · 48520-13400 |
| 48603 | Right front suspension bearing sub-assembly | 48609-52100 |
| 48603D | Nut (for front mount to right front shock absorber) | 90179-12145 |
| 48609 | Left front suspension bearing sub-assembly | 48609-52100 |
| 48609E | Nut (for front mount to left front shock absorber) | 90179-12145 |
| 48682A | No. 2 right front suspension support | 48682-52040 |
| 48682B | No. 2 left front suspension support | 48682-52040 |
| 48684A | Right front suspension support dust cover | 48684-52020 |
| 48684B | Left front suspension support dust cover | 48684-52020 |
| 48810 | Left front stabilizer bar link assembly | 48820-52030 |
| 48811 | front stabilizer bar | 48811-12A80 · 48811-12A81 · 48811-52160 · 48811-52180 |
| 48815 | Front stabilizer bar bushing No. 1 | 48815-52080 |
| 48820A | Nut (for front stabilizer bar link) | 90179-12151 |
| 48820B | Right front stabilizer bar link assembly | 48820-52030 |
| 48824A | Right front stabilizer bar bracket No. 1 | 48824-52060 |
| 48829A | Left front stabilizer bar bracket No. 1 | 48824-52060 |
