Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 6 images and 8 PNC and OE references.

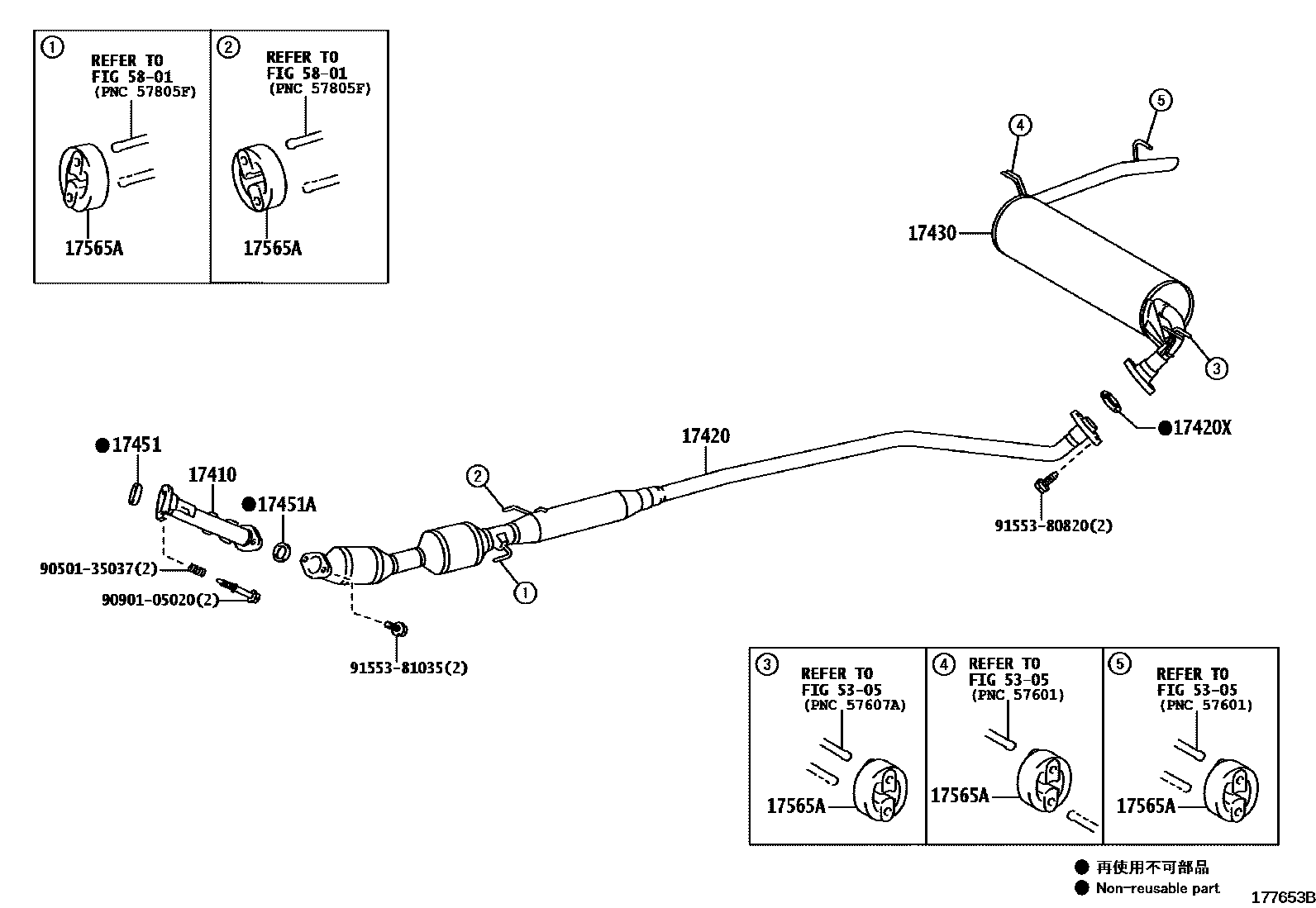

Toyota COROLLA Exhaust Pipe EPC diagram — 177653B
Exhaust Pipe — 177653B (201204 – 999999)

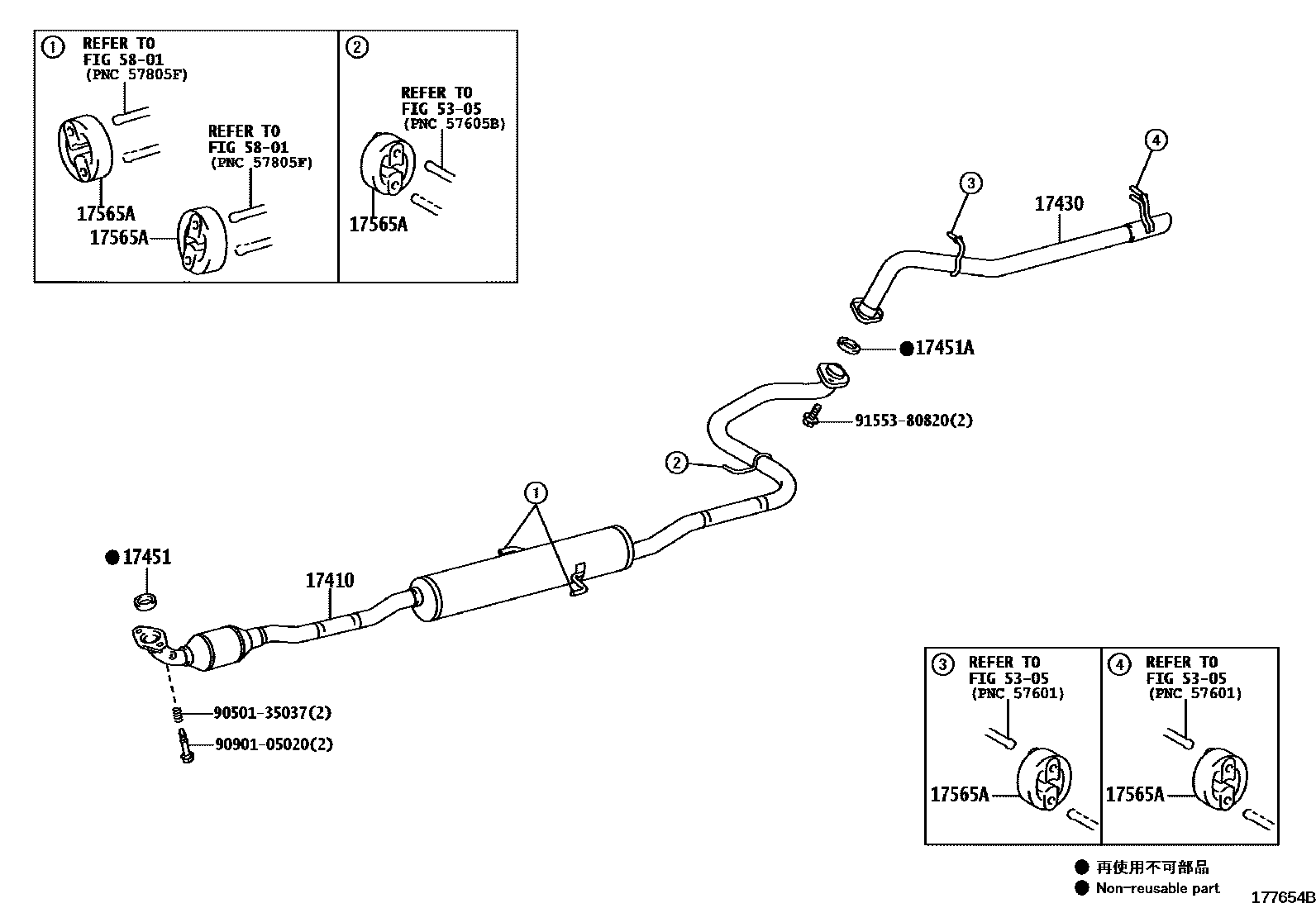

Toyota COROLLA Exhaust Pipe EPC diagram — 177654B
Exhaust Pipe — 177654B (201204 – 999999)

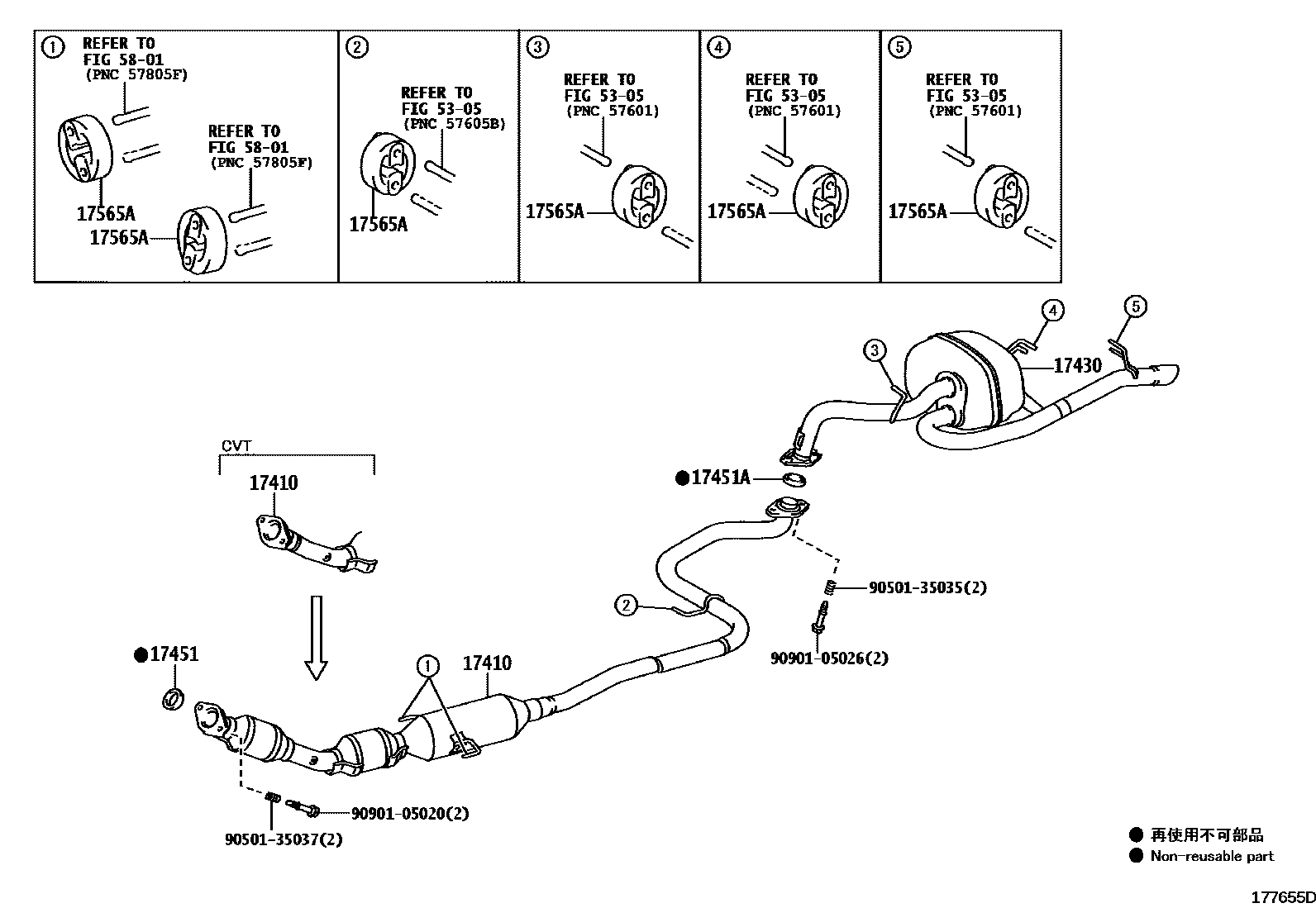

Toyota COROLLA Exhaust Pipe EPC diagram — 177655D
Exhaust Pipe — 177655D (201204 – 999999)

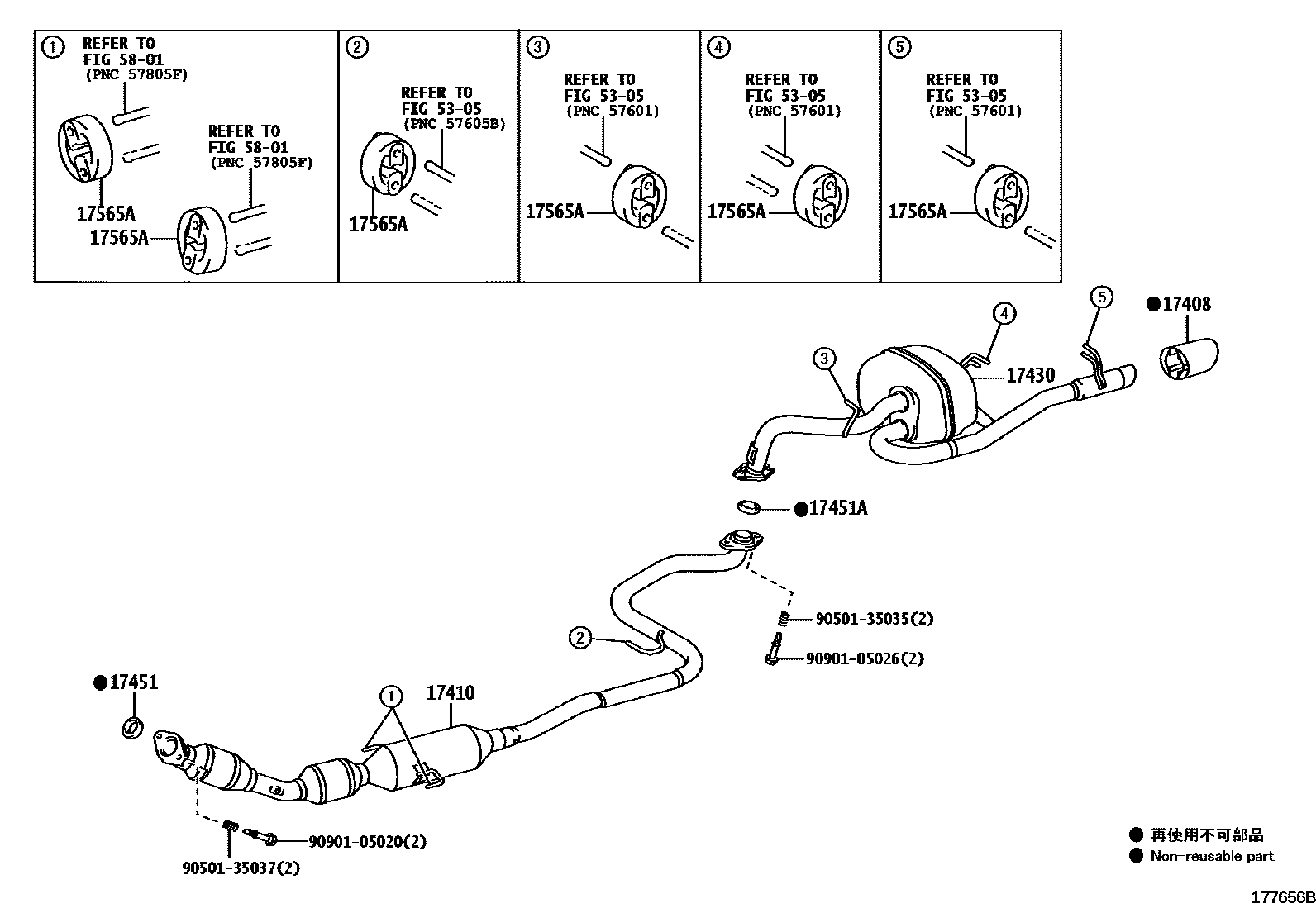

Toyota COROLLA Exhaust Pipe EPC diagram — 177656B
Exhaust Pipe — 177656B (201204 – 999999)

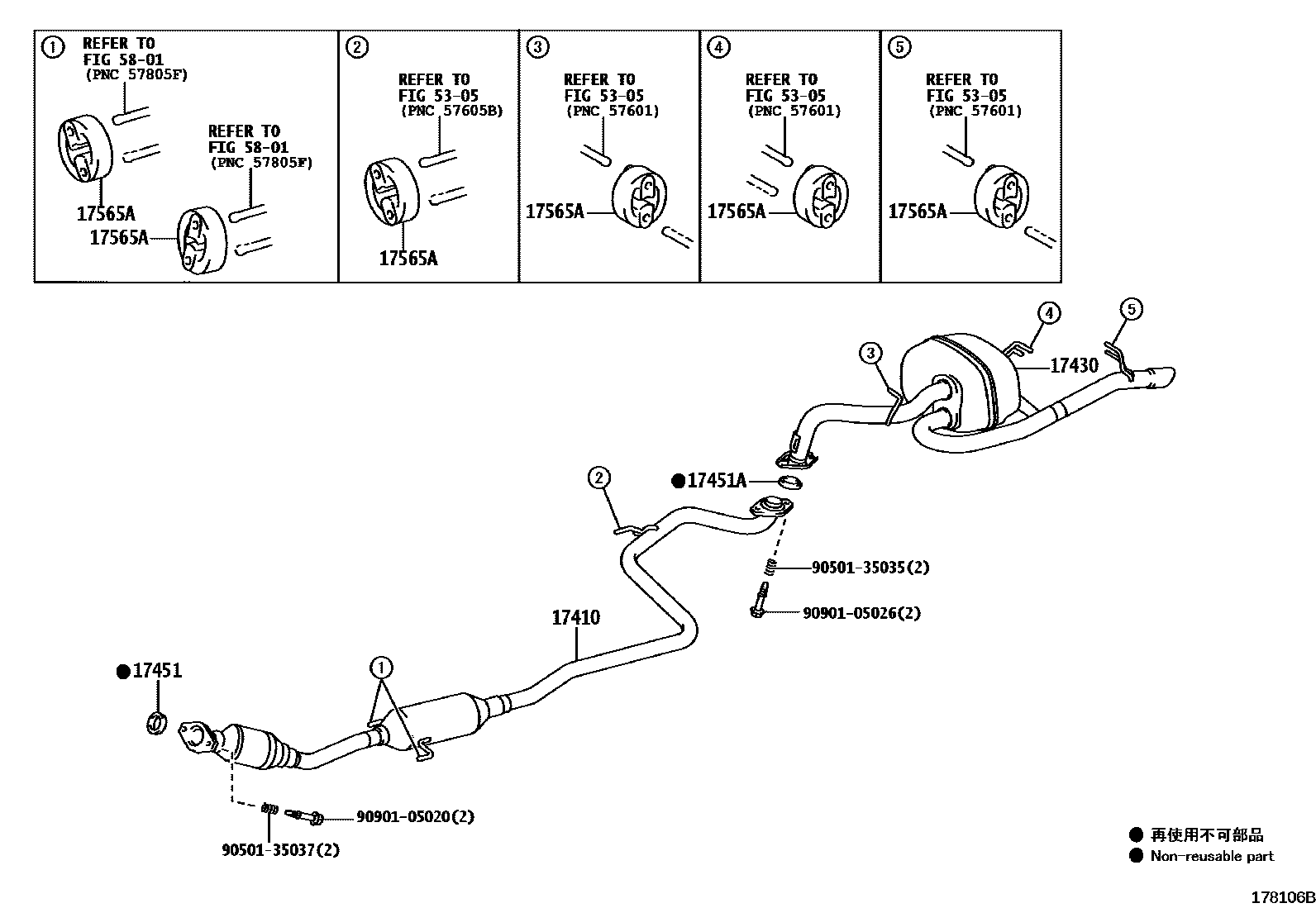

Toyota COROLLA Exhaust Pipe EPC diagram — 178106B
Exhaust Pipe — 178106B (201307 – 999999)

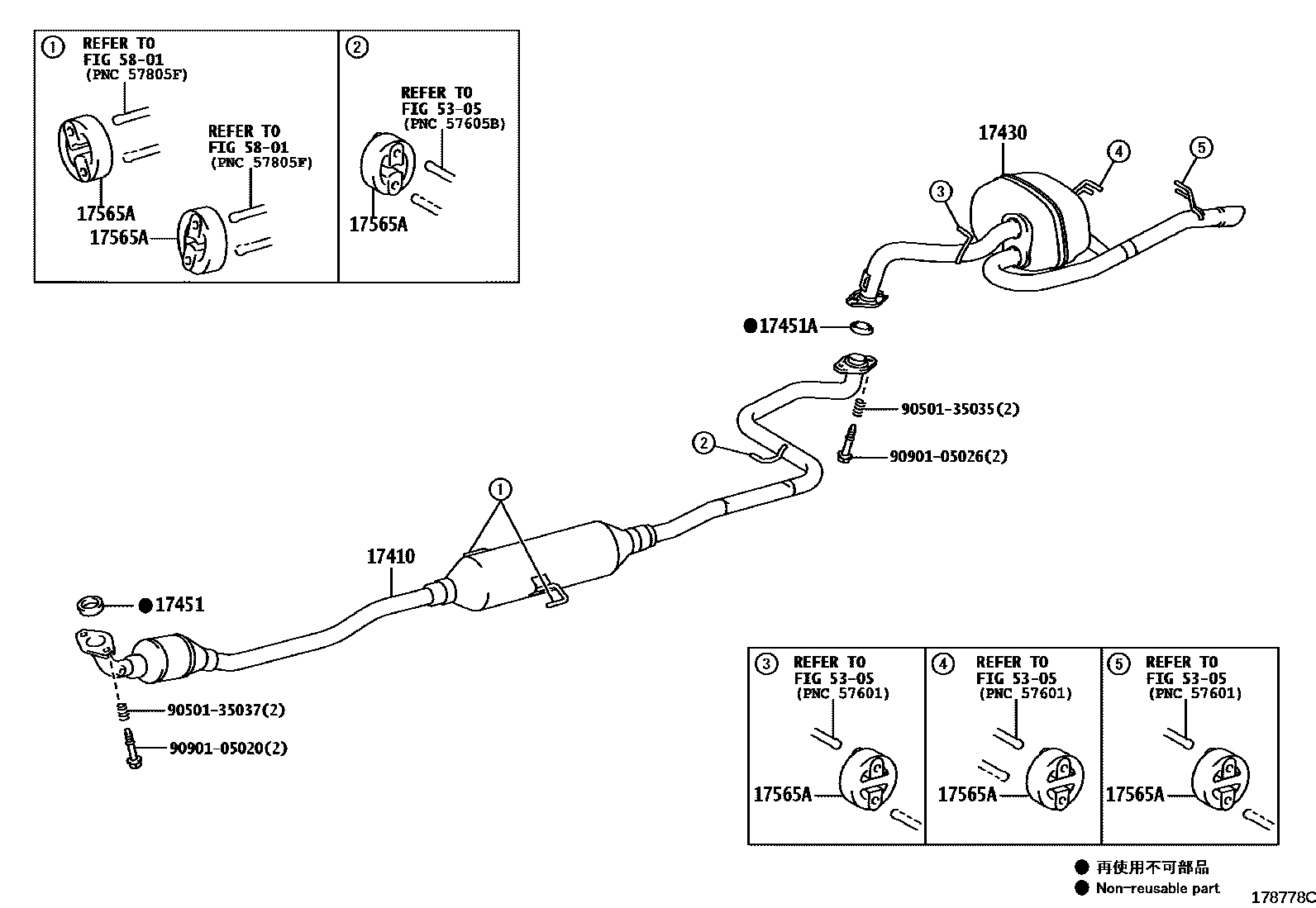

Toyota COROLLA Exhaust Pipe EPC diagram — 178778C
Exhaust Pipe — 178778C (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
17408Exhaust pipe tail throat sub-assembly17408-46020
17410Front exhaust pipe assembly17410-21840 · 17410-21C70 · 17410-21C71 · 17410-21C80 · 17410-21D20 · 17410-21E70 · 17410-21E80 · 17410-37630 · 17410-47240 · 17410-47241 · 17410-47310 · 17410-47311 · 17410-47360
17420Central exhaust pipe assembly17420-21310 · 17420-21380
17420XCenter exhaust pipe liner90917-06039
17430Exhaust tailpipe assembly17430-21A00 · 17430-21A10 · 17430-21A11 · 17430-21A30 · 17430-37310 · 17430-47150
17451Exhaust pipe gasket17451-21070 · 17451-28040
17451ANo. 2 exhaust pipe gasket17451-23042 · 17451-23043 · 90917-06039 · 90917-06089
17565ANo. 4 exhaust pipe lifting lug17565-47010
