Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 5 images and 4 PNC and OE references.

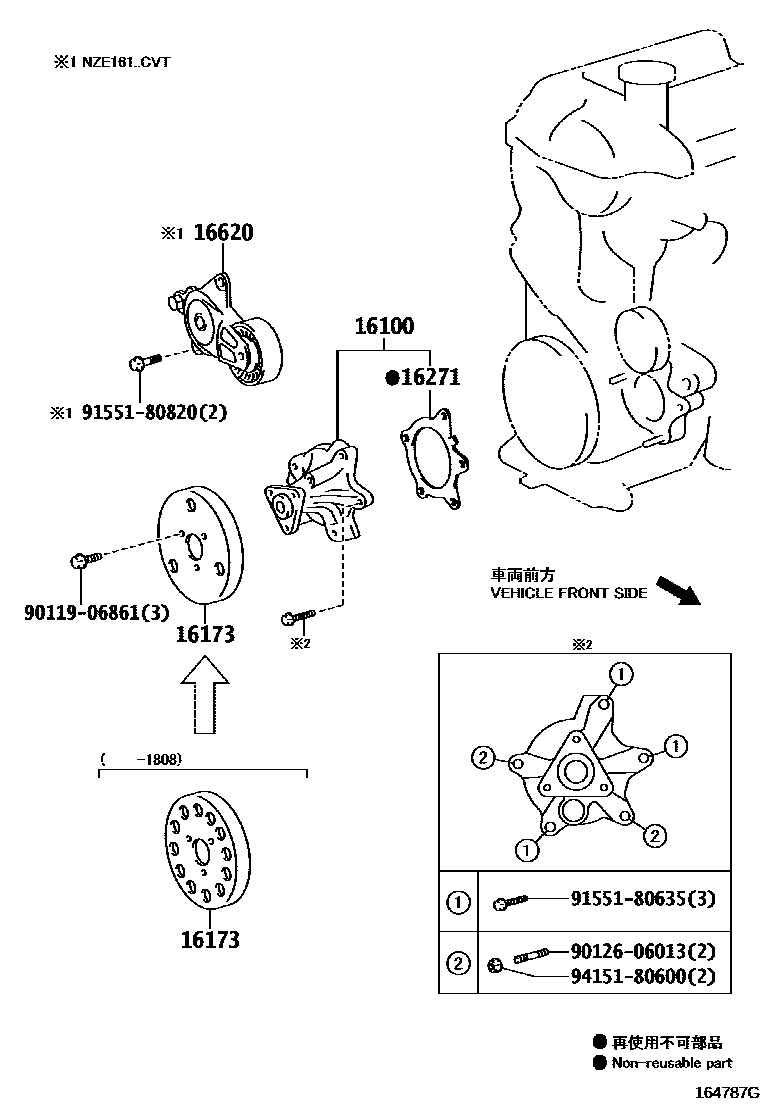

Toyota COROLLA Water Pump EPC diagram — 164787G
Water Pump — 164787G (201204 – 999999)

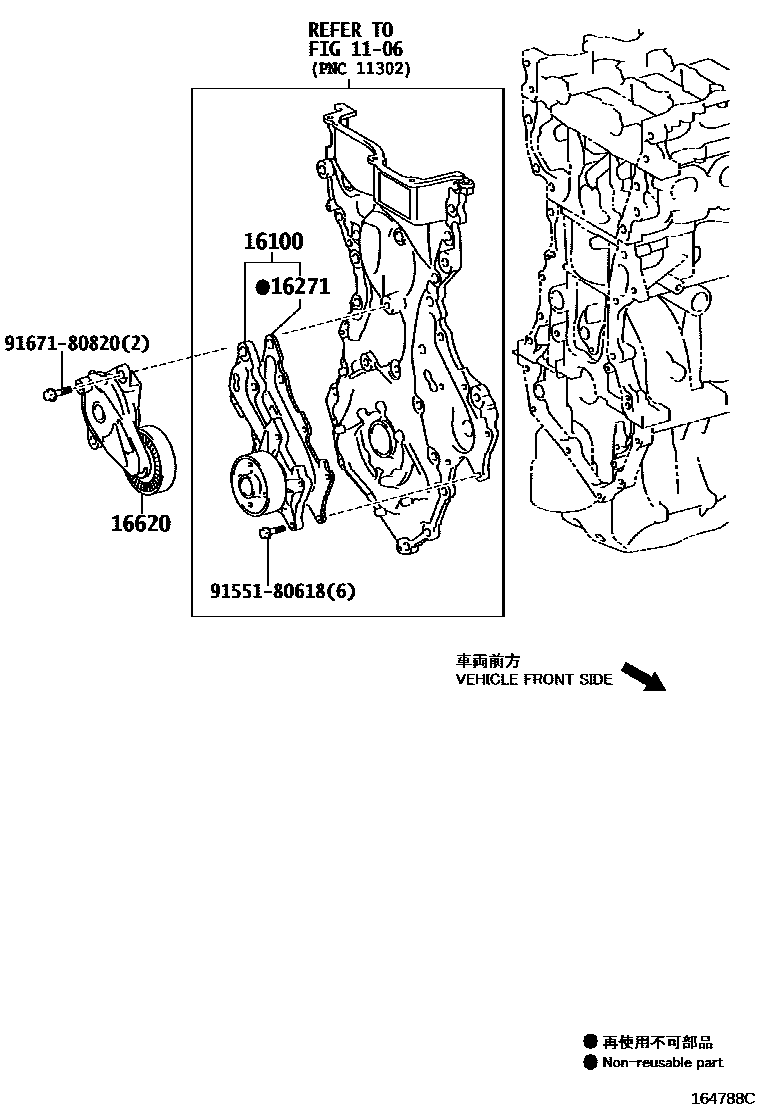

Toyota COROLLA Water Pump EPC diagram — 164788C
Water Pump — 164788C (201204 – 999999)

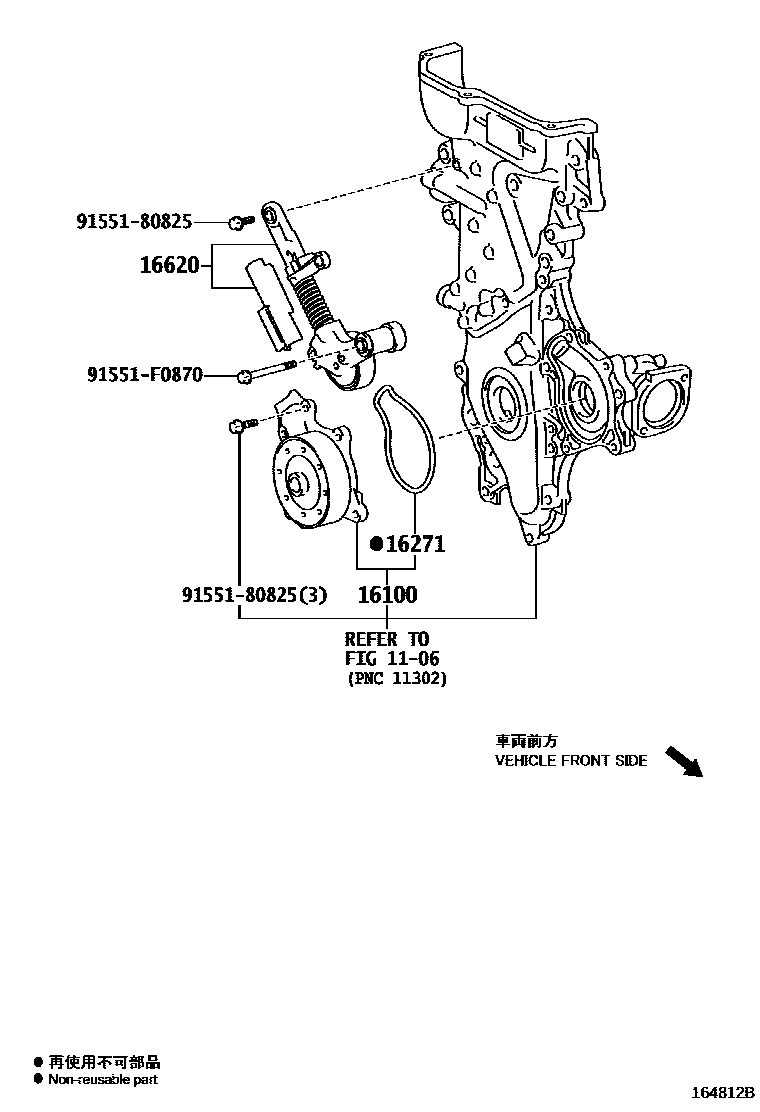

Toyota COROLLA Water Pump EPC diagram — 164812B
Water Pump — 164812B (201204 – 999999)

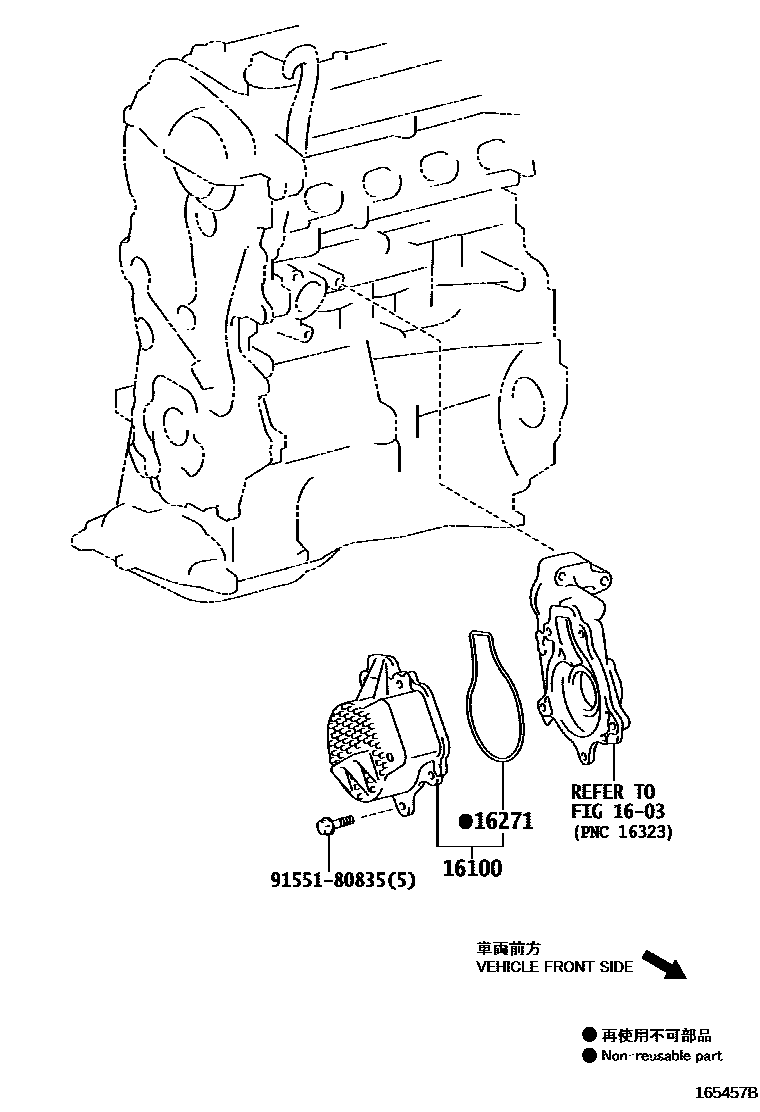

Toyota COROLLA Water Pump EPC diagram — 165457B
Water Pump — 165457B (201307 – 999999)

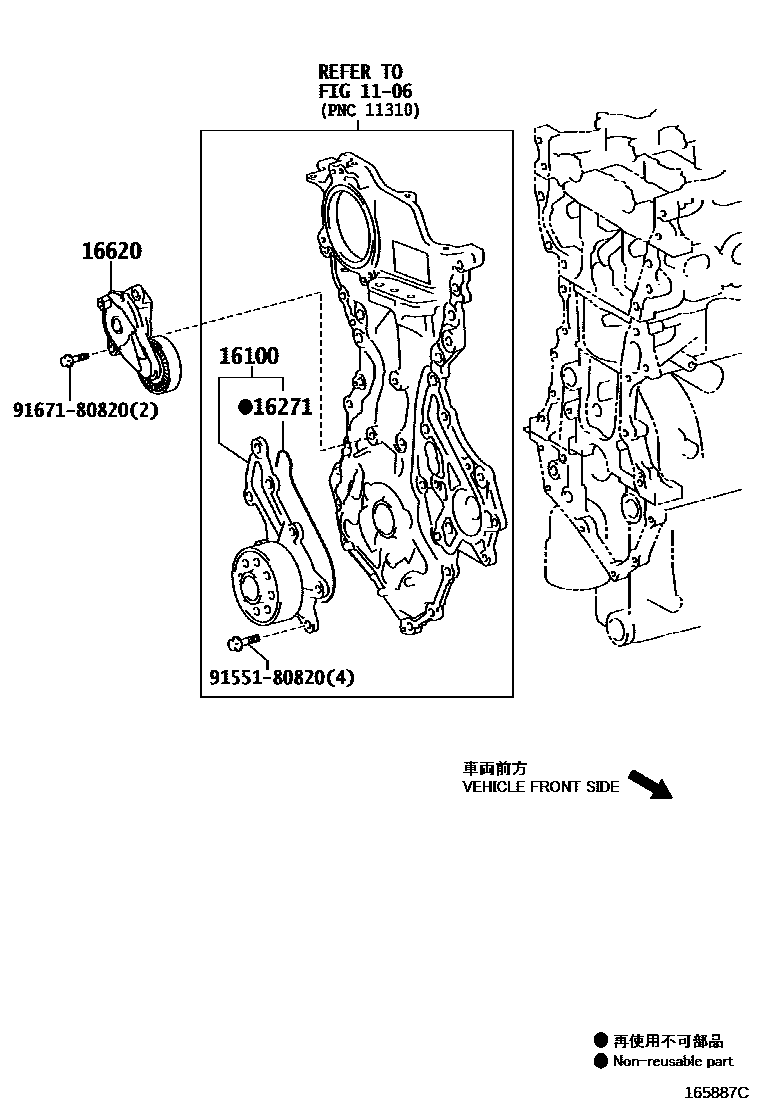

Toyota COROLLA Water Pump EPC diagram — 165887C
Water Pump — 165887C (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-29157 · 16100-29158 · 16100-39565 · 16100-80004 · 16100-80010 · 16100-80013 · 16100-80018 · 161A0-29015 · 161A0-39035
16173water pump pulley16173-21020 · 16173-21021
16271water pump gasket16271-0Y030 · 16271-21021 · 16271-37020 · 16271-37030 · 16271-47031
16620Poly V-belt tensioner assembly16620-21010 · 16620-21011 · 16620-37010 · 16620-37011 · 16620-37030 · 16620-47030 · 16620-47031
