Toyota COROLLA Heating & Air Conditioning - Cooler Piping — Figure 8718

Toyota COROLLA EPC diagram 8718, Heating & Air Conditioning - Cooler Piping, with 2 images and 14 PNC and OE references.

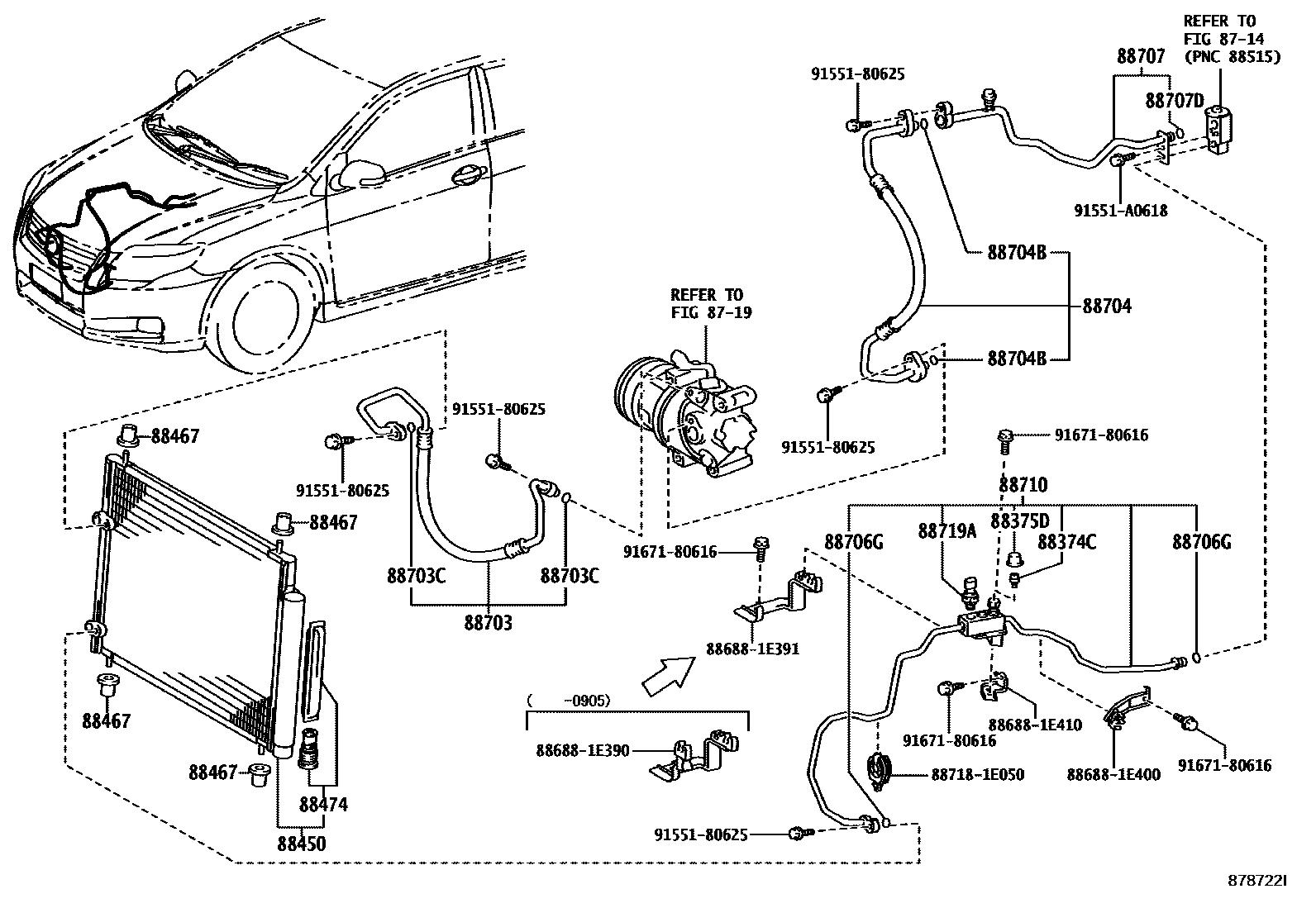

Toyota COROLLA Heating & Air Conditioning - Cooler Piping EPC diagram — 878722I
Heating & Air Conditioning - Cooler Piping — 878722I (200609 – 999999)

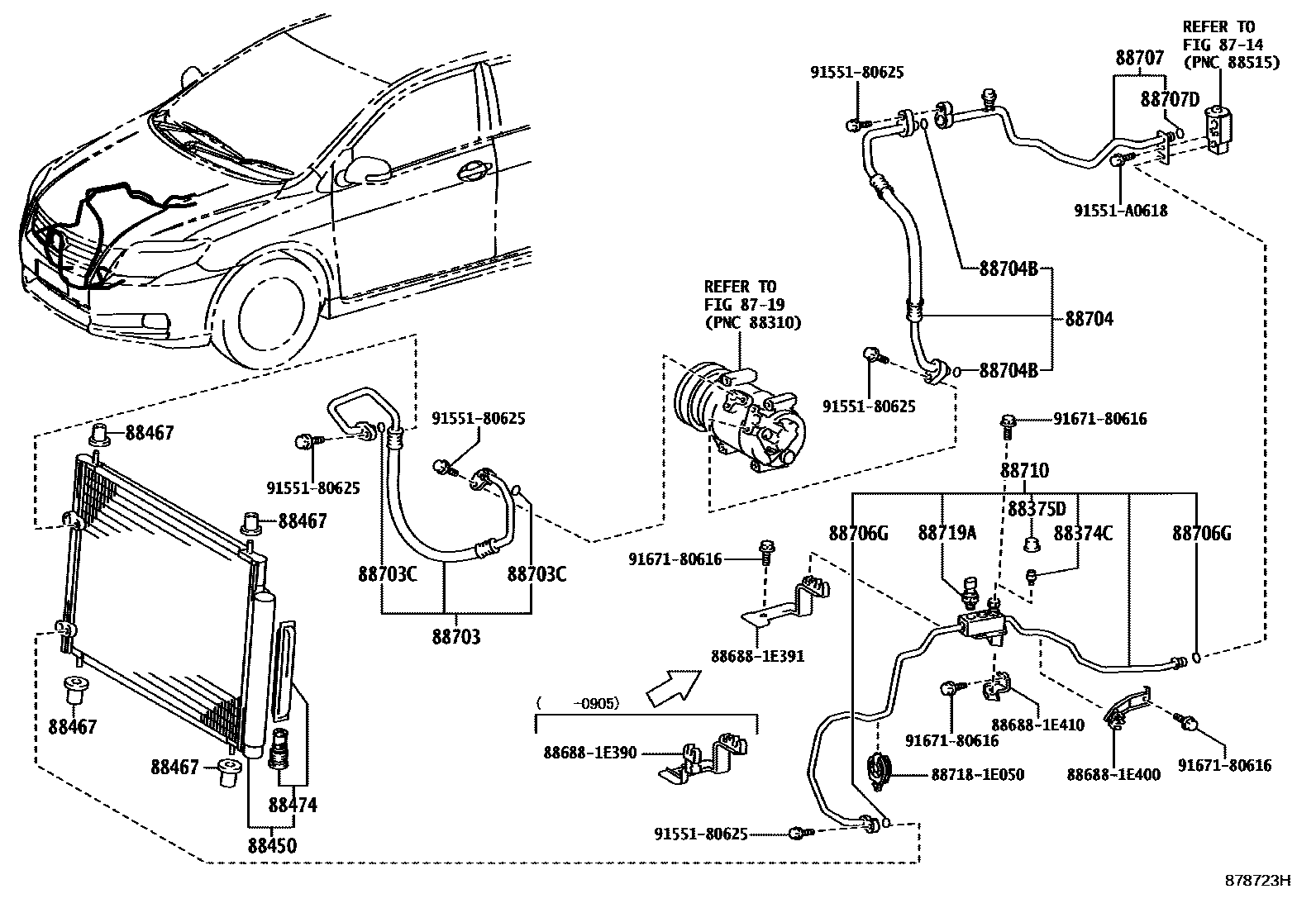

Toyota COROLLA Heating & Air Conditioning - Cooler Piping EPC diagram — 878723H
Heating & Air Conditioning - Cooler Piping — 878723H (200609 – 999999)

PNC and OE references

PNCPart nameOE numbers
88374CService valve No. 288374-30010
88375DNo. 2 maintenance valve cover88375-30280
88450Condenser assembly with liquid reservoir88450-12280
88467No. 1 air conditioning condenser buffer pad16716-28010
88474cooler dryer88474-12030
88703Discharge hose sub-assembly88703-12880 · 88703-12890
88703CToyota part90099-14120
88704Oil suction hose sub-assembly88704-1A230 · 88704-1A240
88704BToyota part90099-14121
88706GToyota part90099-14119
88707Suction pipe sub-assembly88707-12260
88707DToyota part90099-14121
88710Air conditioning pipe assembly88710-12820 · 88710-12821
88719AAir conditioning pressure sensor88719-33020
