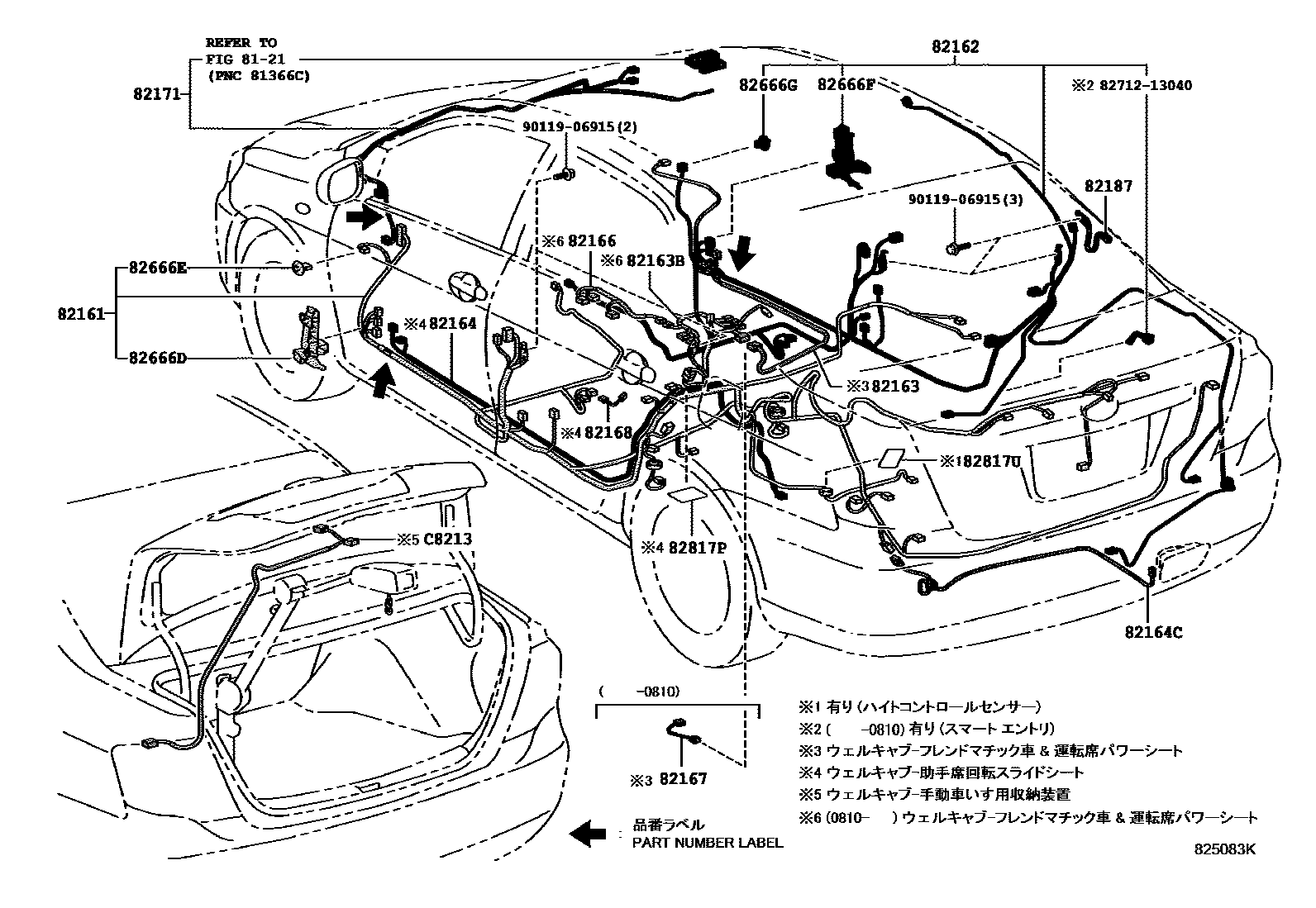

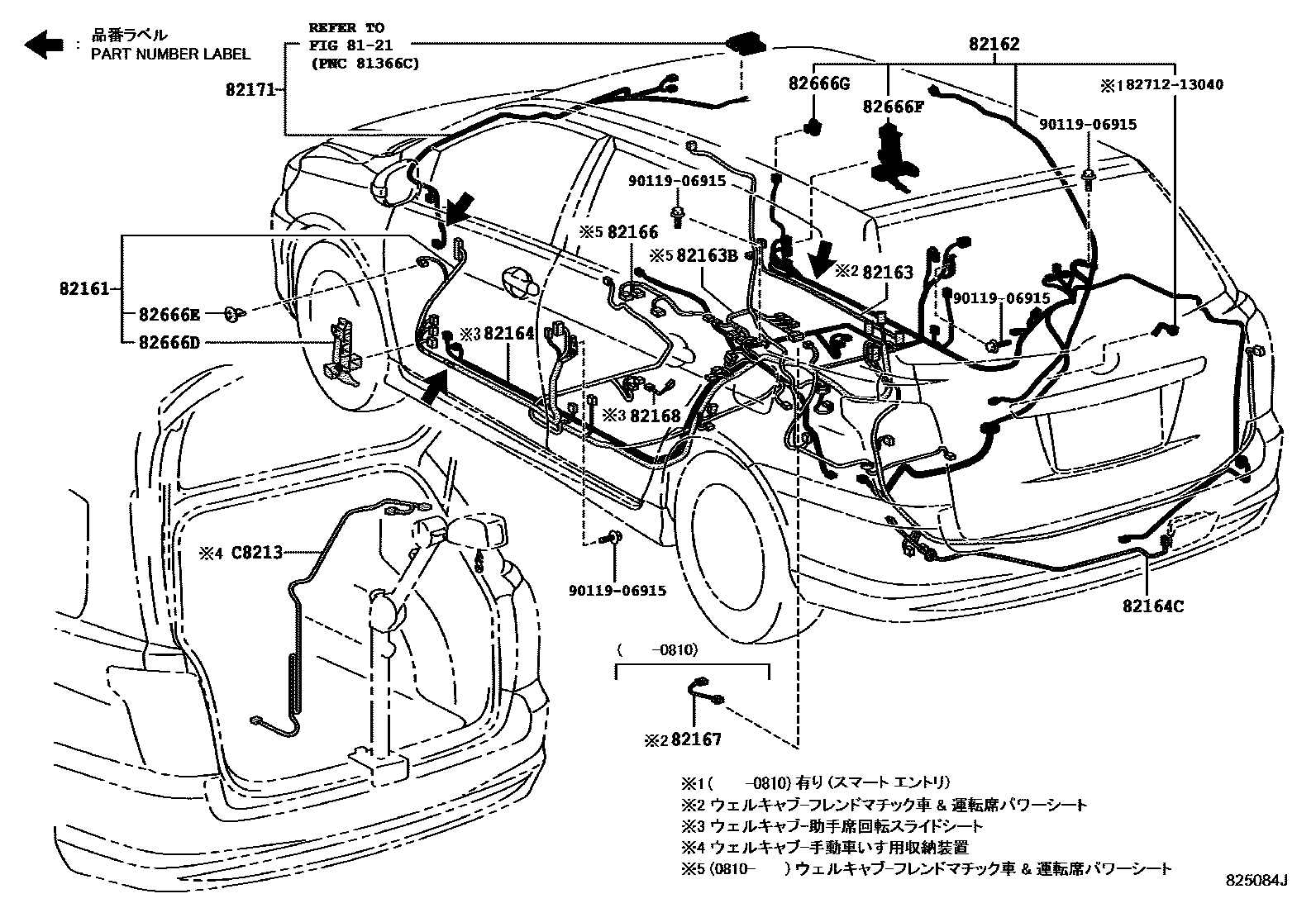

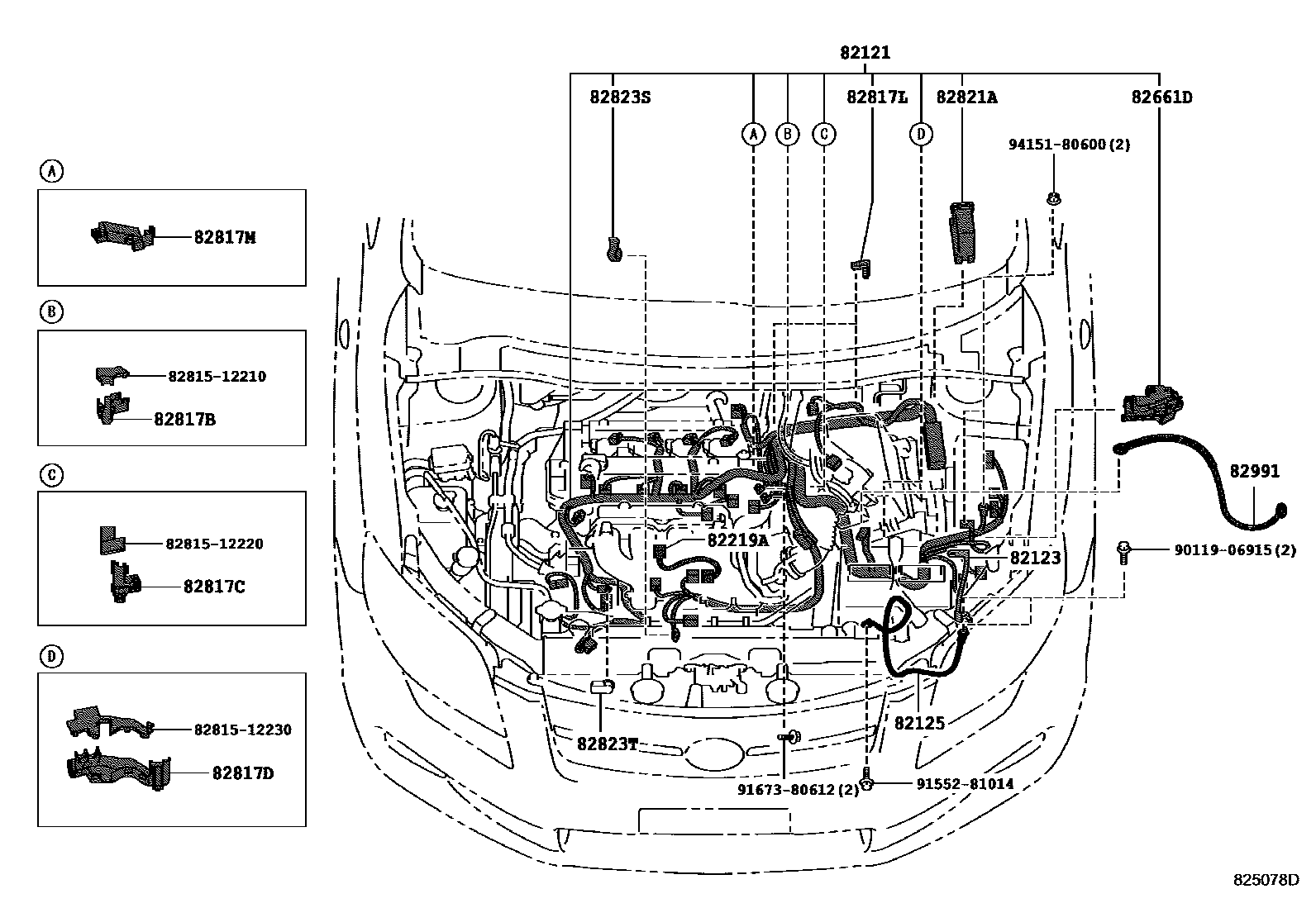

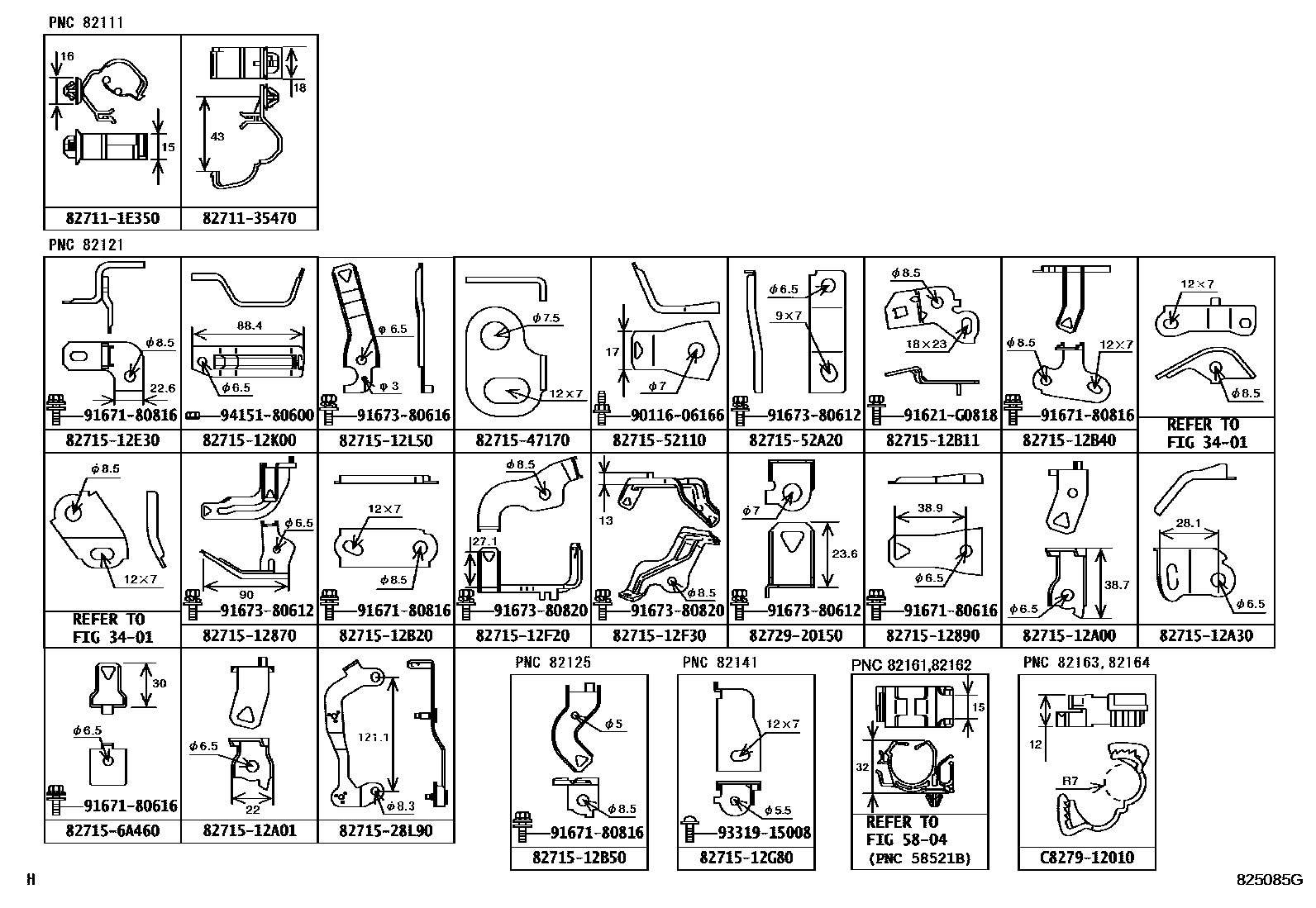

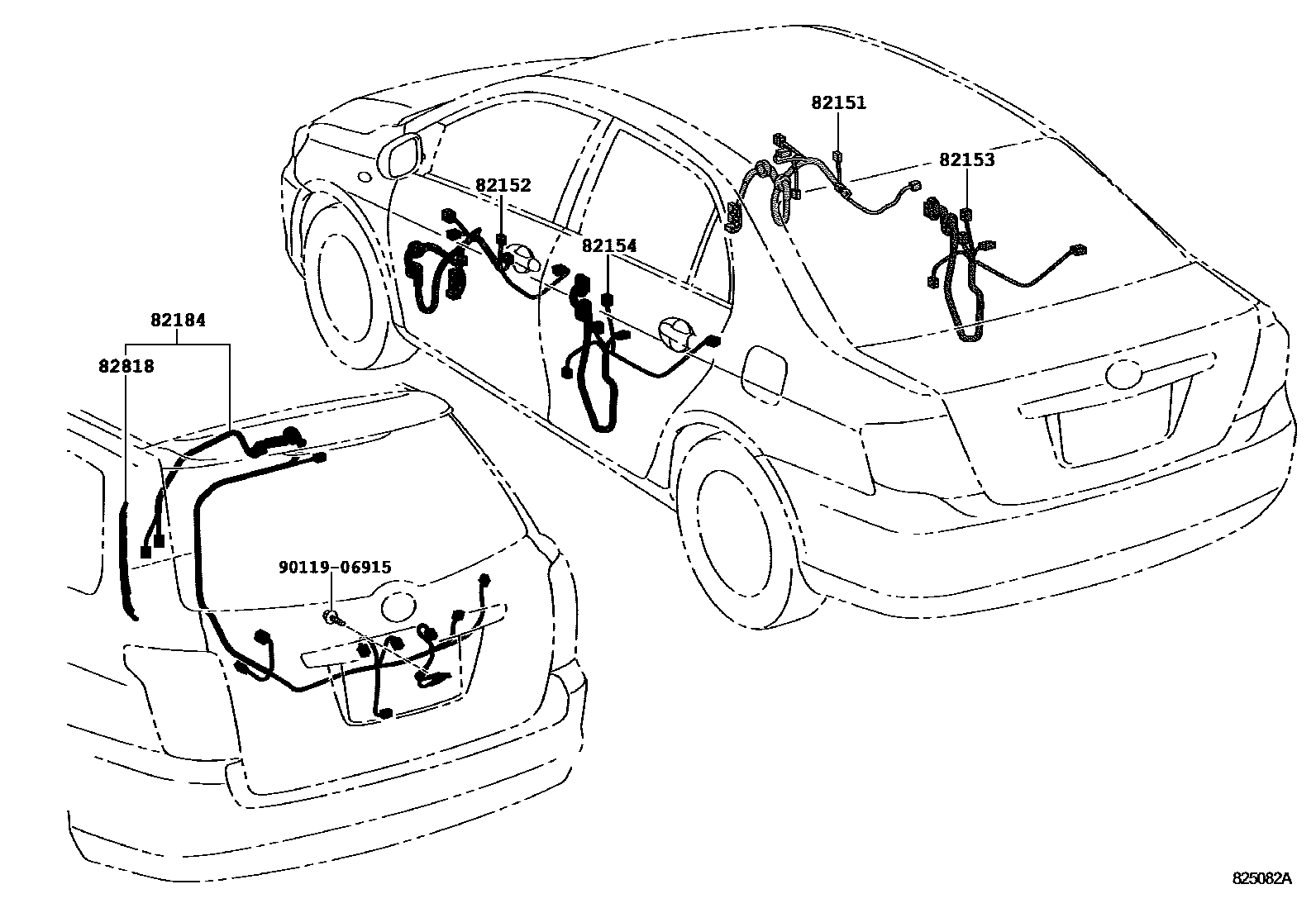

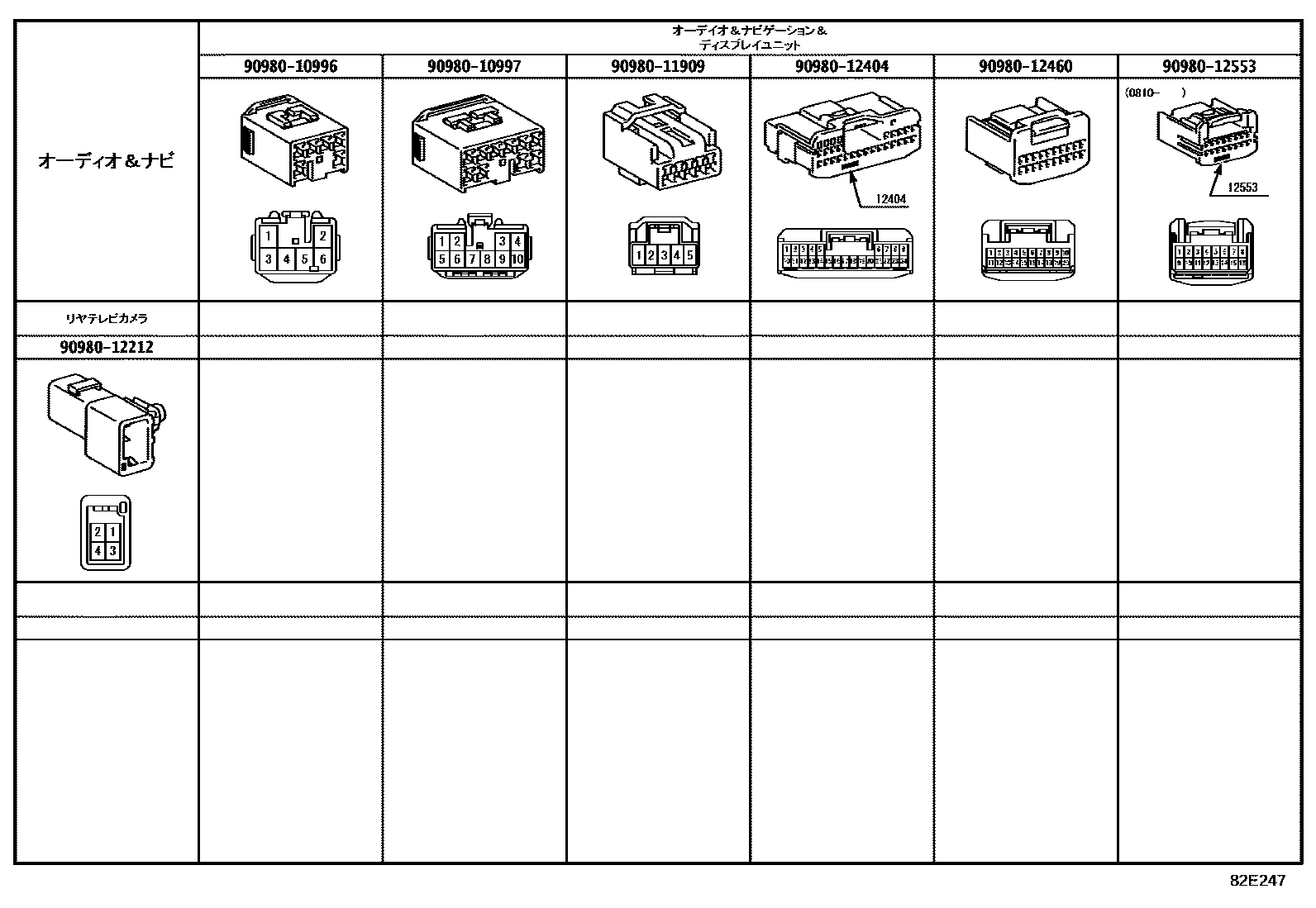

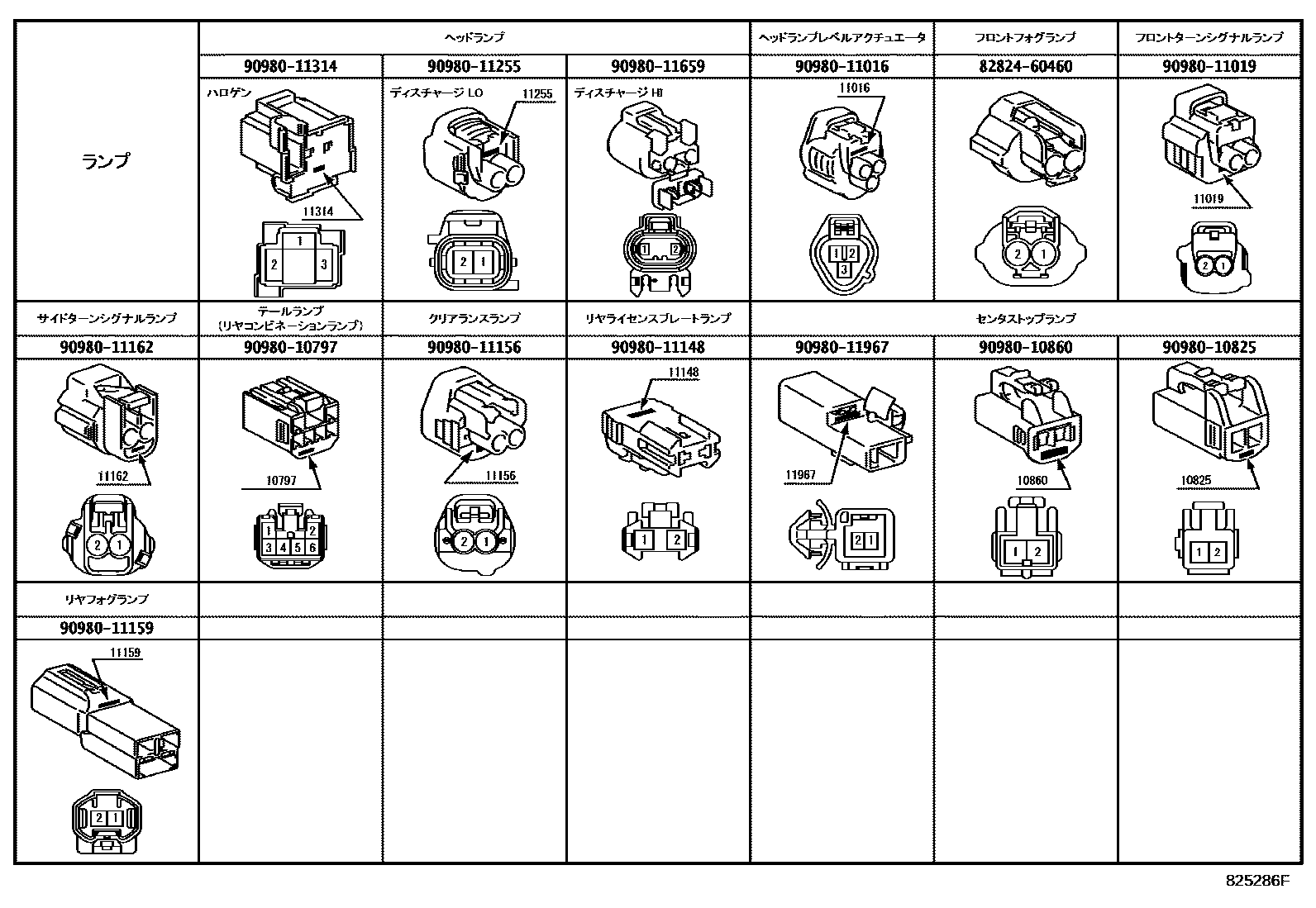

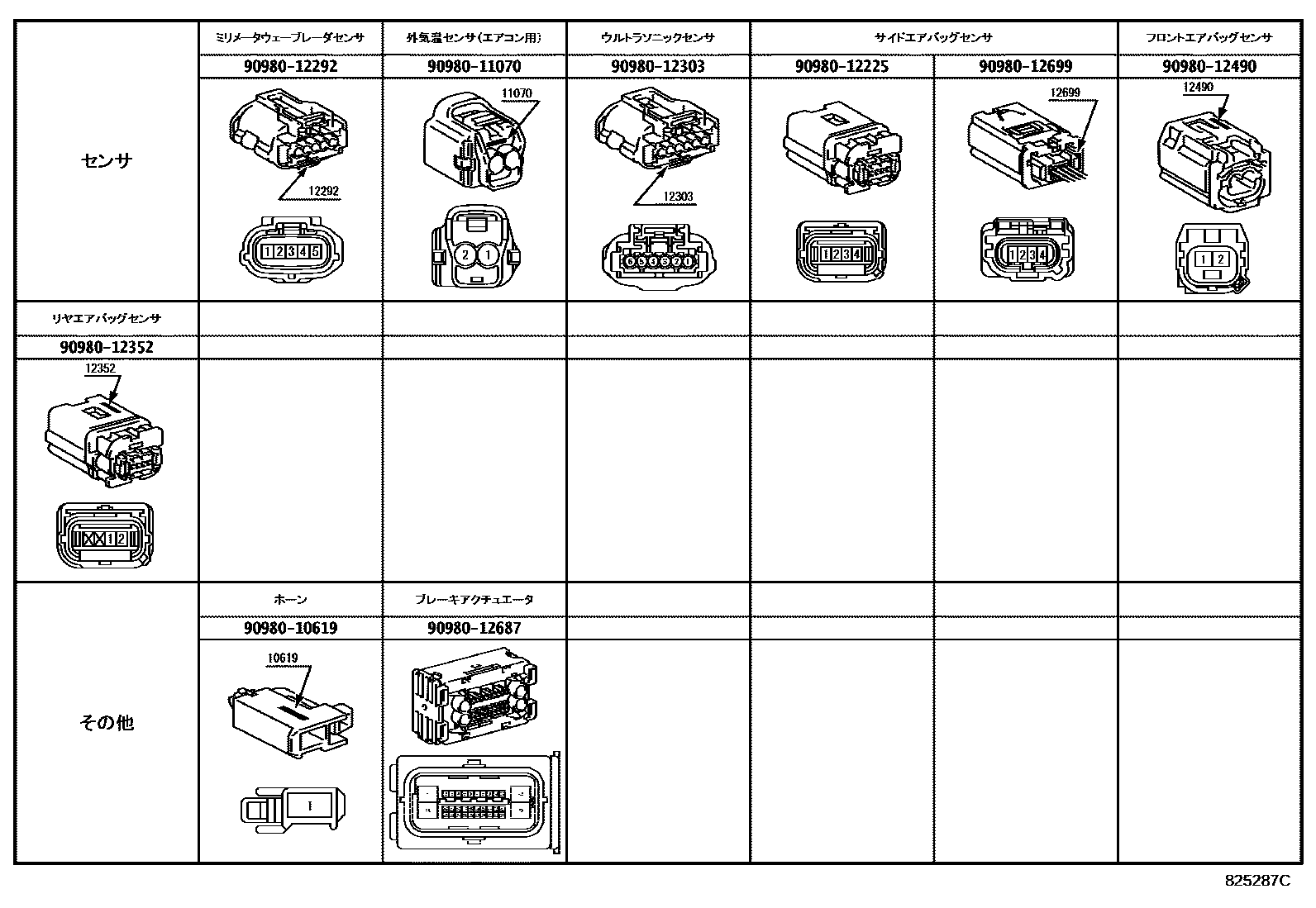

Toyota COROLLA 线束和卡夹 — Figure 8202

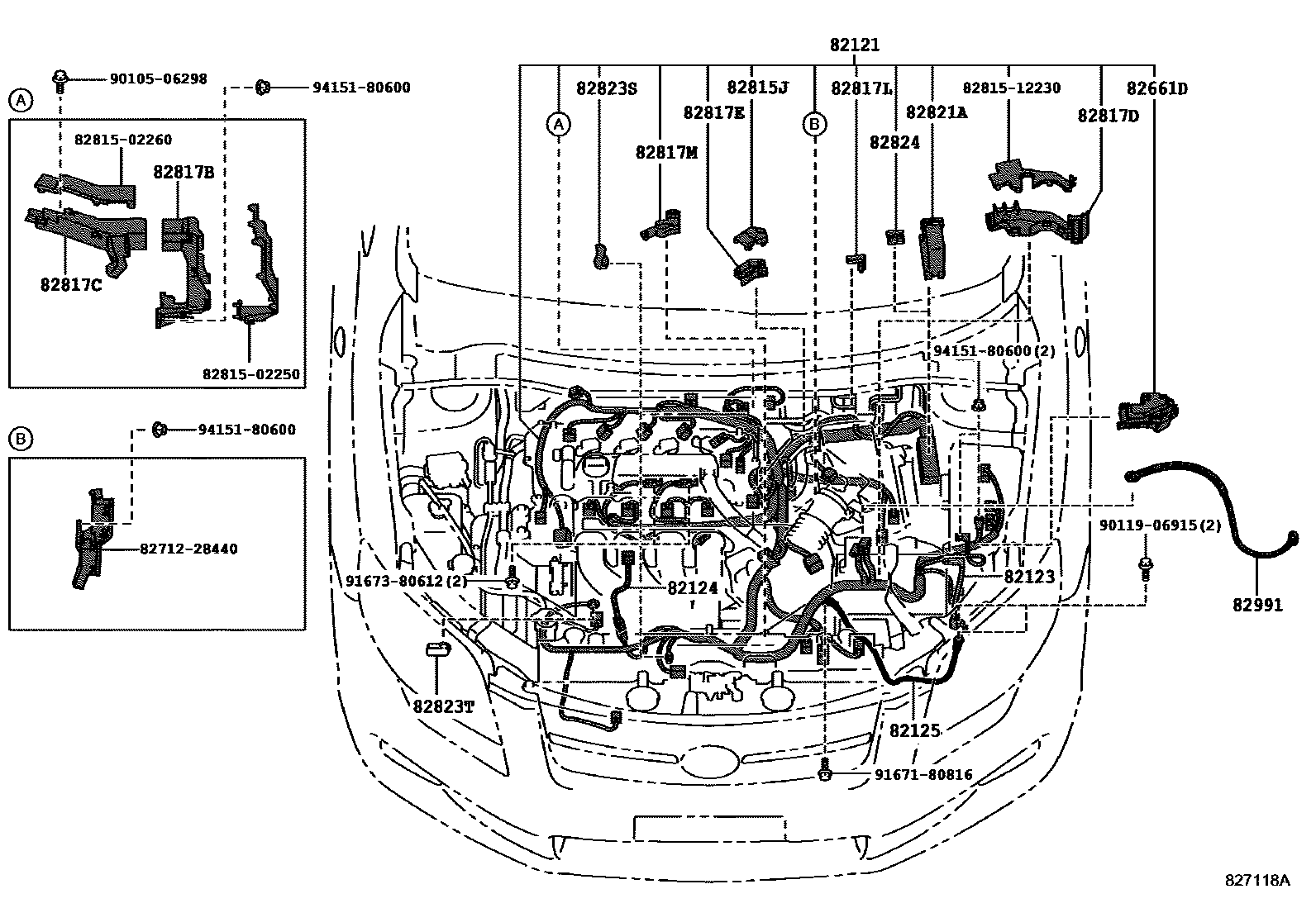

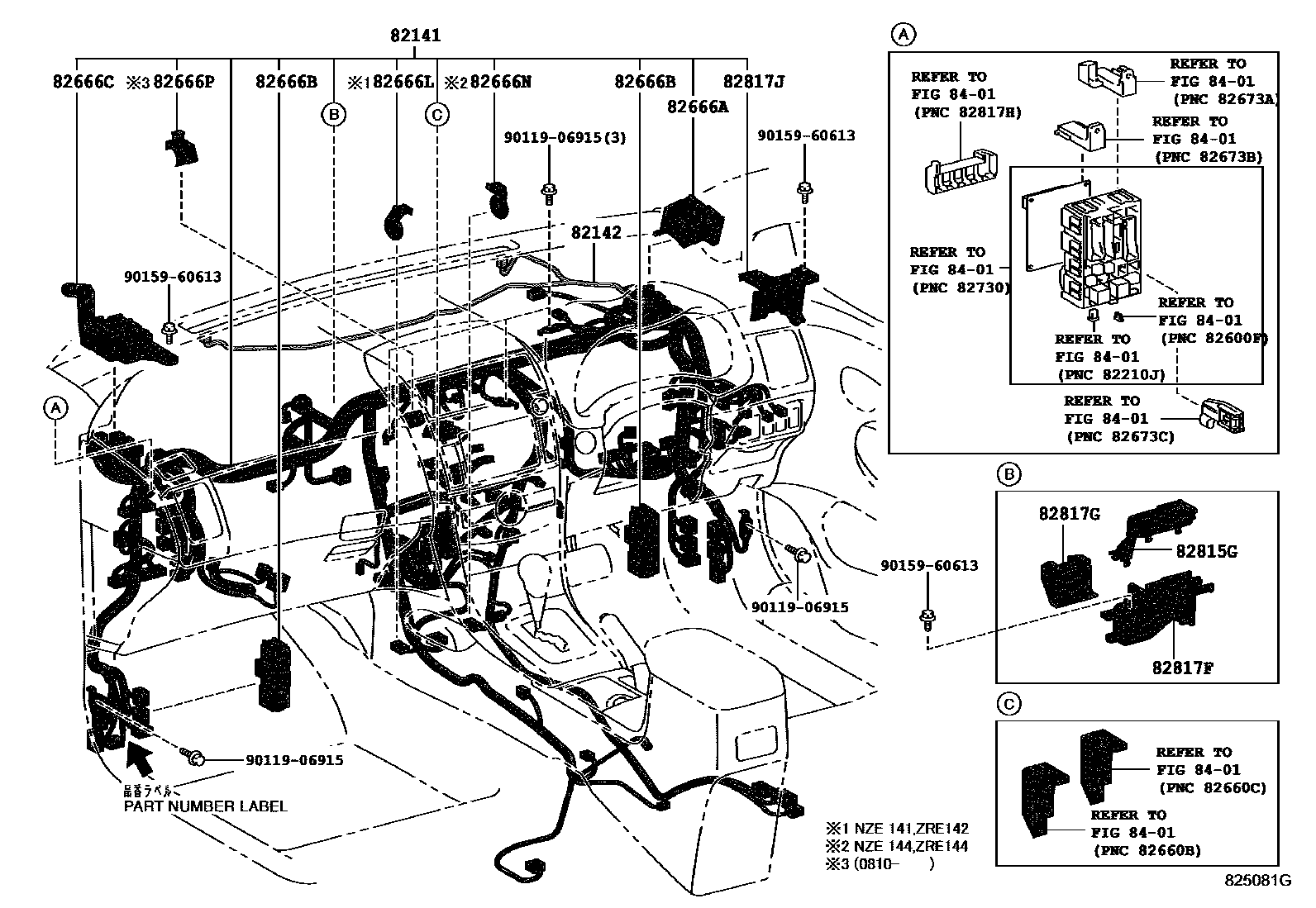

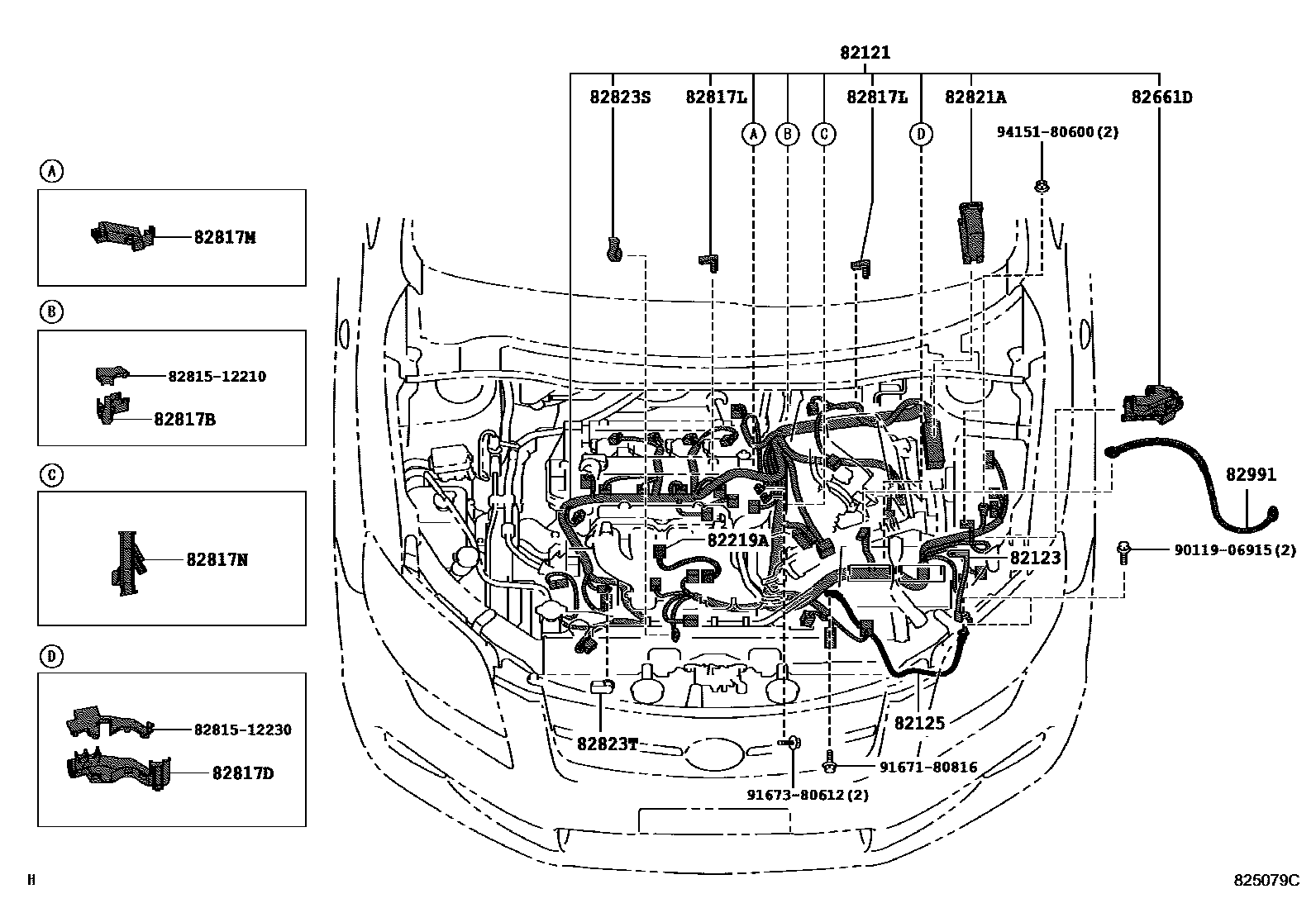

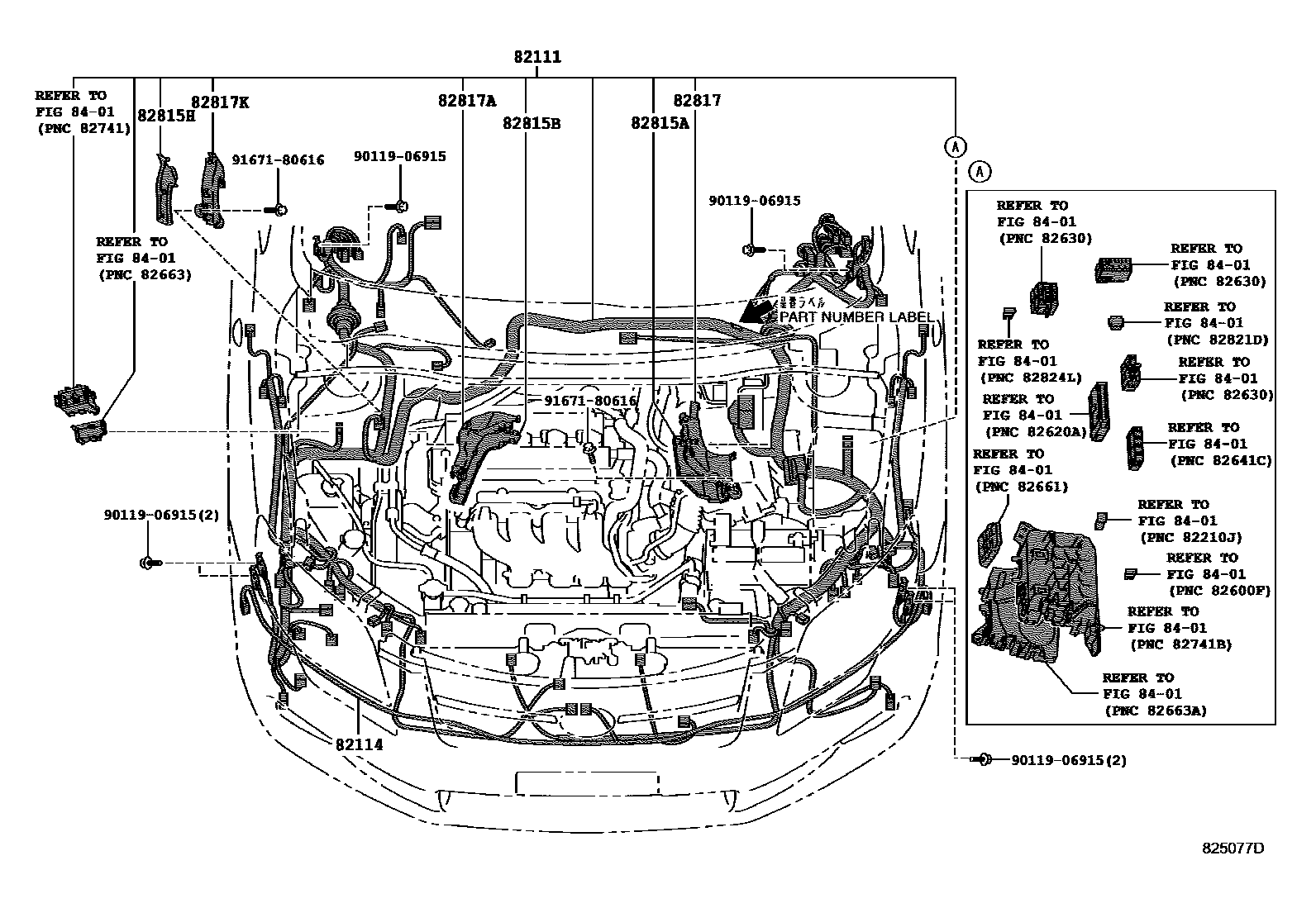

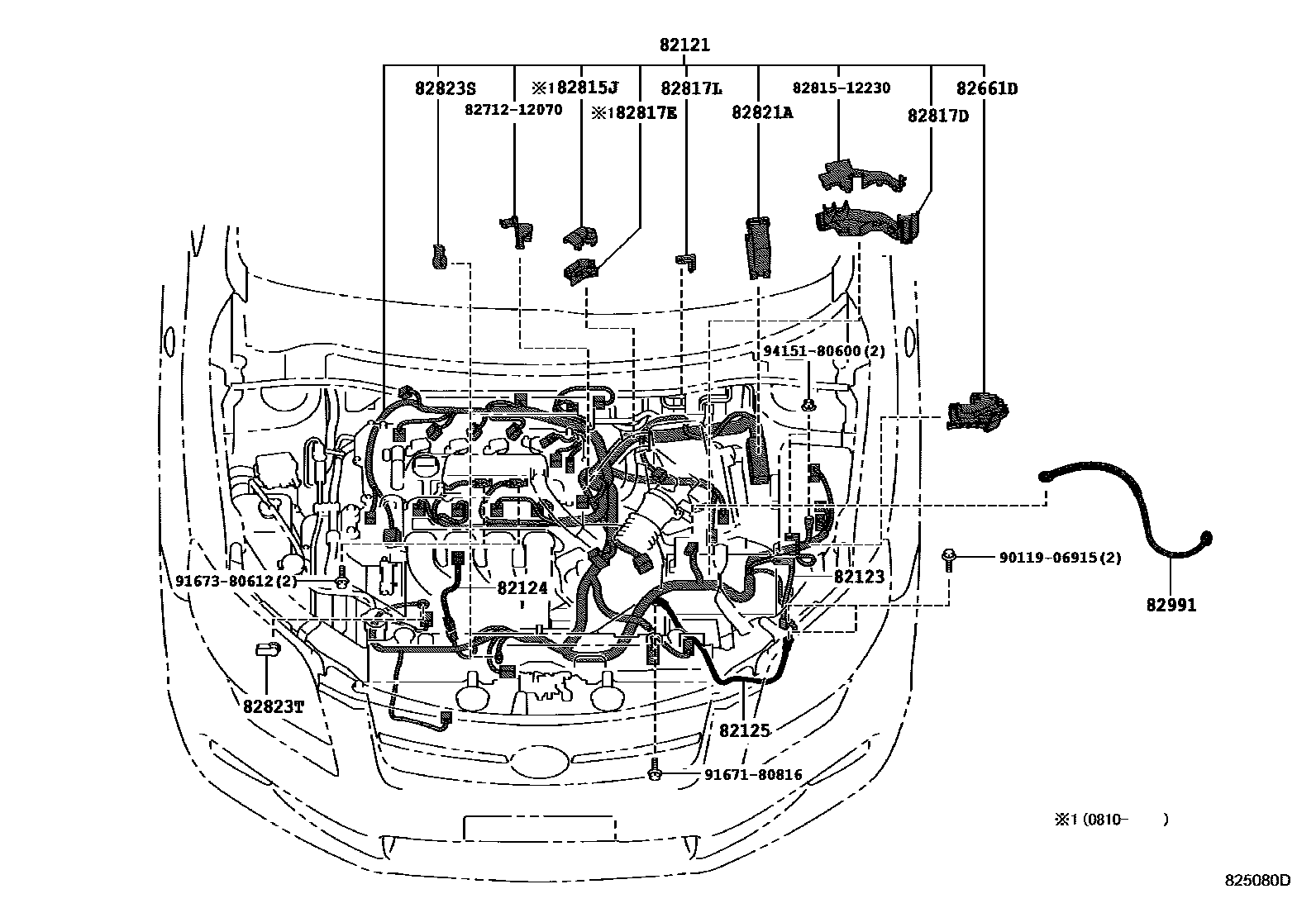

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 65 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-13A80 · 82111-13A90 · 82111-13B00 · 82111-13B10 · 82111-13B20 · 82111-13B21 · 82111-13B30 · 82111-13B31 · 82111-13B40 · 82111-13B41 · 82111-13B50 · 82111-13B60 · 82111-13B61 · 82111-13B70 · 82111-13B71 · 82111-13B90 · 82111-13C00 · 82111-13C10 · 82111-13C20 · 82111-13C30 · 82111-13C40 · 82111-1AC50 · 82111-1AC51 · 82111-1AC60 · 82111-1AC61 · 82111-1AC62 · 82111-1AC70 · 82111-1AC71 · 82111-1AC72 · 82111-1AC80 · 82111-1AC81 · 82111-1AC90 · 82111-1AC91 · 82111-1AC92 · 82111-1AD00 · 82111-1AD01 · 82111-1AD02 · 82111-1AD10 · 82111-1AD20 · 82111-1AD21 · 82111-1AD22 · 82111-1AD30 · 82111-1AD60 · 82111-1AD61 · 82111-1AD62 · 82111-1AD70 · 82111-1AE90 · 82111-1AE91 · 82111-1AE92 · 82111-1AF00 · 82111-1AF01 · 82111-1AF02 · 82111-1AF10 · 82111-1AF20 · 82111-1AQ60 · 82111-1AQ61 · 82111-1AQ62 · 82111-1AQ70 · 82111-1AQ71 · 82111-1AQ72 · 82111-1AQ80 · 82111-1AQ81 · 82111-1AQ82 · 82111-1AQ90 · 82111-1AQ91 · 82111-1AQ92 · 82111-1AR00 · 82111-1AR01 · 82111-1AR10 · 82111-1AR11 · 82111-1AR20 · 82111-1AR30 · 82111-1AR60 · 82111-1AR61 · 82111-1AR62 · 82111-1AR70 · 82111-1AT20 · 82111-1AT30 · 82111-1AT40 · 82111-1AT50 · 82111-1EF70 · 82111-1EF80 · 82111-1EF90 · 82111-1EG00 · 82111-1ES60 · 82111-1ES70 · 82111-1EZ80 · 82111-1EZ90 · 82111-1HA00 · 82111-1HA10 · 82111-1HA20 · 82111-1HA30 · 82111-1HA40 · 82111-1HA50 · 82111-1HA60 · 82111-1HA70 |
| 82114 | Engine room wiring harness No. 4 | 82114-12110 · 82114-12111 |
| 82121 | Engine wiring harness | 82121-12F10 · 82121-12F20 · 82121-12F30 · 82121-12F31 · 82121-12N40 |
| 82123 | Engine No. 3 wiring harness | 82123-12440 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-12470 · 82125-12480 |
| 82141 | Dashboard wiring harness | 82141-13B60 · 82141-13B61 · 82141-13B62 · 82141-13D70 · 82141-13D80 · 82141-13D90 · 82141-13E00 · 82141-13E80 · 82141-13E90 · 82141-13E91 · 82141-13E92 · 82141-13F00 · 82141-13F01 · 82141-13F70 · 82141-13F80 · 82141-13F90 · 82141-13G00 · 82141-13G10 · 82141-13J30 · 82141-13J40 · 82141-13J50 · 82141-13J60 · 82141-13J70 · 82141-1EC50 · 82141-1HB90 · 82141-1HB91 · 82141-1HC00 · 82141-1HC10 · 82141-1HC11 · 82141-1HC30 · 82141-1HC40 · 82141-1HC41 · 82141-1HC42 · 82141-1HC50 · 82141-1HC60 · 82141-1HC70 · 82141-1HC71 · 82141-1HC72 · 82141-1HC80 · 82141-1HC90 · 82141-1HD00 · 82141-1HD01 · 82141-1HD20 · 82141-1HD30 · 82141-1HD31 · 82141-1HD32 · 82141-1HD40 · 82141-1HD50 · 82141-1HD60 · 82141-1HD61 · 82141-1HD62 · 82141-1HD70 · 82141-1HD80 · 82141-1HD81 · 82141-1HD82 · 82141-1HE00 · 82141-1HE01 · 82141-1HE02 · 82141-1HE10 · 82141-1HE20 · 82141-1HE30 · 82141-1HE40 · 82141-1HE41 · 82141-1HE42 · 82141-1HE50 · 82141-1HE60 · 82141-1HE61 · 82141-1HE62 · 82141-1HE70 · 82141-1HE71 · 82141-1HE72 · 82141-1HE80 · 82141-1HE81 · 82141-1HE82 · 82141-1HE90 · 82141-1HF00 · 82141-1HF01 · 82141-1HF02 · 82141-1HF10 · 82141-1HF11 · 82141-1HF12 · 82141-1HF20 · 82141-1HF30 · 82141-1HF40 · 82141-1HF50 · 82141-1HF60 · 82141-1HF70 · 82141-1HF80 · 82141-1HF90 · 82141-1HG00 · 82141-1HG10 · 82141-1HG20 · 82141-1HG30 · 82141-1HG40 · 82141-1HR60 · 82141-1HR70 · 82141-1HR80 · 82141-1HR90 · 82141-1HS00 · 82141-1KX40 · 82141-1KX50 · 82141-1KX60 · 82141-1KX70 · 82141-1KX80 · 82141-1LJ70 · 82141-1LJ80 · 82141-1LJ81 · 82141-1LJ90 · 82141-1LJ91 · 82141-1LK00 · 82141-1LK01 · 82141-1LK10 · 82141-1LK11 · 82141-1LK20 · 82141-1LK21 · 82141-1LK30 · 82141-1LK31 · 82141-1LK40 · 82141-1LK41 · 82141-1NP60 · 82141-1NV00 · 82141-1NV10 · 82141-1NV20 · 82141-1NV30 · 82141-1NV40 · 82141-1NV50 · 82141-1NV60 · 82141-1NV70 · 82141-1NV80 · 82141-1NV90 · 82141-1NW00 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12380 · 82142-12400 |
| 82151 | Right front door wiring harness | 82151-12F60 · 82151-12F70 · 82151-12F80 · 82151-12F90 · 82151-12G00 · 82151-12G10 · 82151-12G20 · 82151-12G40 · 82151-12G50 · 82151-12G60 · 82151-12L60 |
| 82152 | Left front door wiring harness | 82152-12F30 · 82152-12F40 · 82152-12F50 · 82152-12F60 · 82152-12F70 · 82152-12F80 · 82152-12F90 · 82152-12G10 · 82152-12G20 · 82152-12G30 · 82152-12L30 |
| 82153 | Rear door wiring harness No. 1 | 82153-12620 · 82153-12630 |
| 82154 | Rear door wiring harness No. 2 | 82154-12580 · 82154-12590 |
| 82161 | floor wiring harness | 82161-12F50 · 82161-12F51 · 82161-12F60 · 82161-12F61 · 82161-12F70 · 82161-12F80 · 82161-12F81 · 82161-12F90 · 82161-12G00 · 82161-12G01 · 82161-12G10 · 82161-12G20 · 82161-12G21 · 82161-12G30 · 82161-12G40 · 82161-12G41 · 82161-12G50 · 82161-12G51 · 82161-12G60 · 82161-12G70 · 82161-12G71 · 82161-12G80 · 82161-12G81 · 82161-12G90 · 82161-12G91 · 82161-13B10 · 82161-13B11 · 82161-13B20 · 82161-13B21 · 82161-13C50 · 82161-13C51 · 82161-13C60 · 82161-13C61 · 82161-13C70 · 82161-13C71 · 82161-13C80 · 82161-13C81 · 82161-13D00 · 82161-13D01 · 82161-13D10 · 82161-13D11 |
| 82162 | Floor wiring harness No. 2 | 82162-12A80 · 82162-12A81 · 82162-12A90 · 82162-12A91 · 82162-12B00 · 82162-12B10 · 82162-12B20 · 82162-12B21 · 82162-12B30 · 82162-12B31 · 82162-12B40 · 82162-12B50 · 82162-12B60 · 82162-12B61 · 82162-12B62 · 82162-12B70 · 82162-12B71 · 82162-12B72 · 82162-12B80 · 82162-12B90 · 82162-12B91 · 82162-12B92 · 82162-12C00 · 82162-12C01 · 82162-12C02 · 82162-12C10 · 82162-12C11 · 82162-12C12 · 82162-13070 · 82162-13080 · 82162-13081 · 82162-13090 · 82162-13091 · 82162-13100 · 82162-13110 · 82162-13120 · 82162-13121 · 82162-13130 · 82162-13131 · 82162-13220 |
| 82163 | Floor wiring harness No. 3 | 82163-12210 · 82163-12280 · 82163-12300 |
| 82163B | No. 5 floor wiring harness | 82165-12040 |
| 82164 | Frame wiring harness set | 82164-12030 · 82164-12040 |
| 82164C | No. 4 floor wiring harness | 82164-12060 · 82164-13010 |
| 82166 | Armrest box wiring harness | 82166-12020 · 82166-12030 |
| 82167 | Seat No. 1 wiring harness | 82167-12030 |
| 82168 | Seat No. 2 wiring harness | 82168-12010 · 82168-12020 |
| 82171 | Roof No. 1 wiring harness | 82171-12G10 · 82171-12G20 · 82171-12G30 · 82171-12G31 · 82171-13400 · 82171-13401 |
| 82184 | Rear door No. 1 wiring harness | 82184-13530 · 82184-13540 |
| 82187 | Rear window wiring harness No. 2 | 82187-12230 |

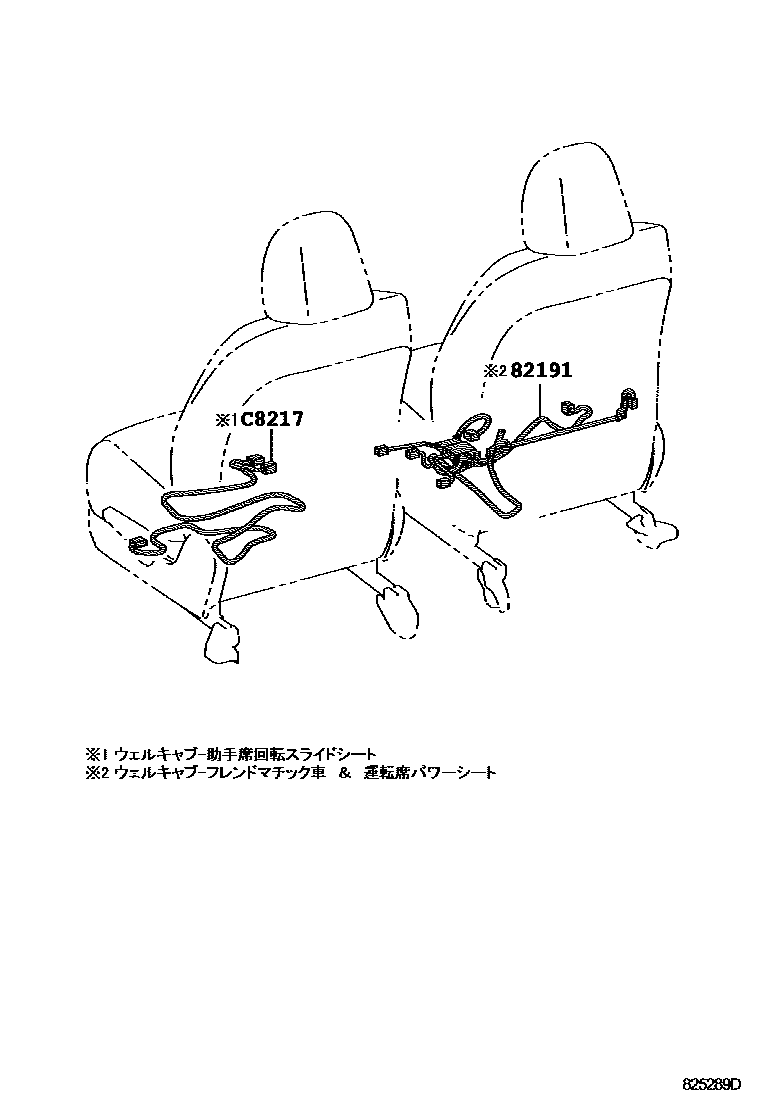

| 82191 | Front right seat wiring harness | 82191-D1060 |
| 82219A | sensor harness | 82219-52040 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12430 |
| 82666D | No. 5 connector holder | 82666-12400 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12370 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666L | No. 9 connector holder | 82666-12450 |
| 82666N | No. 10 connector holder | 82666-12310 |
| 82666P | No. 11 Connector Block | 82666-12500 |
| 82815A | Wiring harness protector cover | 82815-12250 |
| 82815B | Wiring harness protector cover | 82815-12260 |
| 82815G | Wiring harness protector cover | 82815-12310 |
| 82815H | Wiring harness protector cover | 82815-12330 |
| 82815J | No. 7 wire harness protector cover | 82815-12180 |
| 82817 | No. 1 wire harness protection device | 82817-12D50 |
| 82817A | No. 2 wire harness protection device | 82817-12D60 |
| 82817B | No. 3 wire harness protection device | 82817-02760 · 82817-12C00 |
| 82817C | No. 4 wire harness protection device | 82817-02770 · 82817-12C10 |
| 82817D | No. 5 wire harness protection device | 82817-12D30 |
| 82817E | No. 6 wire harness protection device | 82817-12B60 |
| 82817F | No. 7 wire harness protection device | 82817-12E20 |
| 82817G | No. 8 wire harness protection device | 82817-12E40 |
| 82817J | No. 9 wire harness protection device | 82817-12E60 |
| 82817K | No. 10 wire harness protection device | 82817-12E90 · 82817-12E91 |
| 82817L | No. 11 wire harness protection device | 82817-12860 |
| 82817M | No. 12 wire harness protection device | 82817-52380 · 82817-68170 |
| 82817N | No. 13 wire harness protection device | 82817-12E80 |
| 82817P | No. 14 wire harness protection device | 82817-12400 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 |
| 82818 | No. 2 wire harness protection device | 82817-13430 |
| 82821A | Connector cover | 82821-12560 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82991 | Fuse repair line | 82991-12110 |
| C8213 | Electric lift motor to body wiring harness | C8213-12010 · C8213-D1240 |
| C8217 | WELCAB seat main wiring harness | C8217-D1010 |
