Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 30 PNC and OE references.

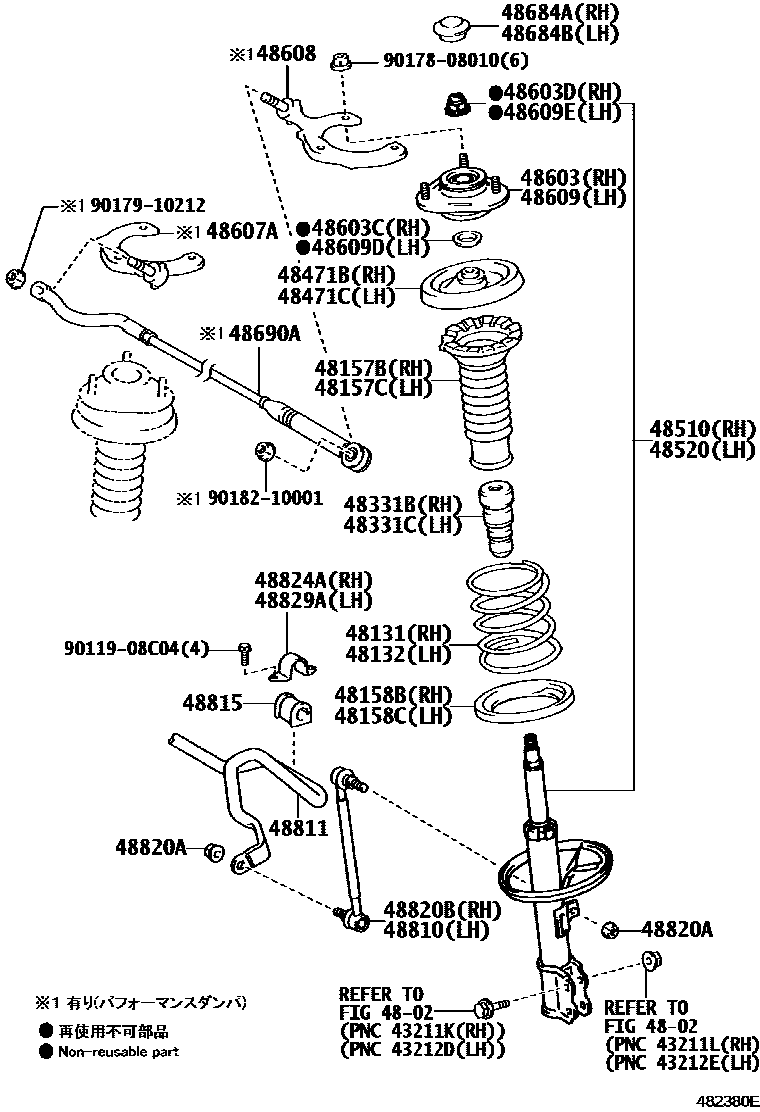

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 482380E
Front Spring & Shock Absorber — 482380E (200609 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-12A90 · 48131-12B00 · 48131-12B10 · 48131-12B20 · 48131-12B30 · 48131-12B40
48132Left front coil spring48131-12A90 · 48131-12B00 · 48131-12B10 · 48131-12B20 · 48131-12B30 · 48131-12B40
48157BFront coil spring upper right vibration isolation pad48157-12080
48157CFront coil spring upper left vibration isolation pad48157-12080
48158BFront coil spring lower right vibration isolation pad48158-47010
48158CFront coil spring lower left vibration isolation pad48158-47010
48331BRight front spring buffer block48331-12200 · 48331-12210
48331CLeft front spring buffer block48331-12200 · 48331-12210
48471BFront coil spring upper right seat48044-12110
48471CFront coil spring upper left seat48044-12110
48510Right front shock absorber assembly48510-80341 · 48510-80342 · 48510-80343 · 48510-80344 · 48510-80345 · 48510-80346 · 48510-80531 · 48510-80532
48520Left front shock absorber assembly48520-80112 · 48520-80113 · 48520-80114 · 48520-80115 · 48520-80116 · 48520-80117 · 48520-80259 · 48520-80260
48603Right front suspension bearing sub-assembly48609-12520 · 48609-12530
48603CDust seal (for right front suspension mount)90303-22002
48603DNut (for front mount to right front shock absorber)90179-14015
48607ARight support rod bracket sub-assembly48607-12050
48608Left support rod bracket sub-assembly48608-12050
48609Left front suspension bearing sub-assembly48609-12520 · 48609-12530
48609DDust seal (for left front suspension mount)90303-22002
48609ENut (for front mount to left front shock absorber)90179-14015
48684ARight front suspension support dust cover48684-52010
48684BLeft front suspension support dust cover48684-52010
48690ASuspension support cover damper assembly48690-12070
48810Left front stabilizer bar link assembly48820-47010
48811front stabilizer bar48811-12A20 · 48811-12A30 · 48811-13060
48815Front stabilizer bar bushing No. 148815-12330 · 48815-12340 · 48815-13050
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-47010
48824ARight front stabilizer bar bracket No. 148824-26210
48829ALeft front stabilizer bar bracket No. 148824-26210
