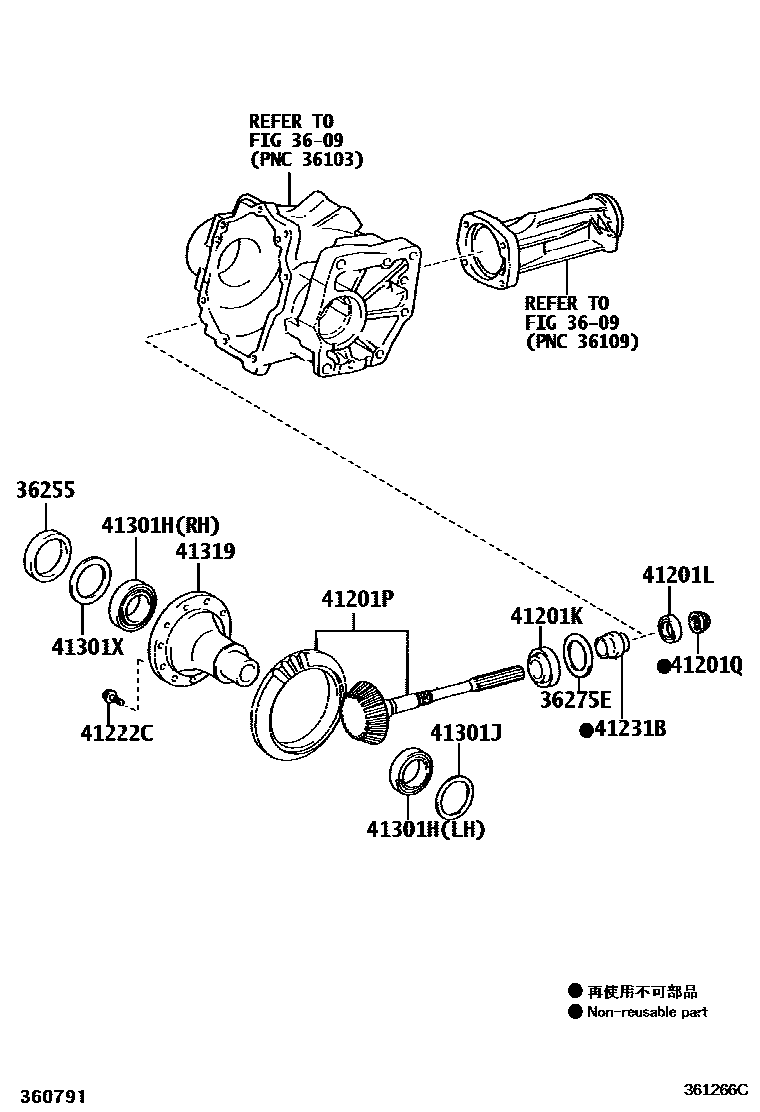

Toyota COROLLA Transfer Gear — Figure 3610
Toyota COROLLA EPC diagram 3610, Transfer Gear, with 1 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 36255 | No. 1 transfer case output shaft spacer | 36255-33010 |
| 36275E | Transfer case output shaft washer | 36275-33010 · 36275-33030 · 36275-33050 · 36275-33070 · 36275-33090 · 36275-33110 · 36275-33130 · 36275-33150 · 36275-33170 · 36275-33190 · 36275-33210 · 36275-33230 · 36275-33250 · 36275-33270 · 36275-33290 · 36275-33310 · 36275-33330 · 36275-33350 · 36275-33370 · 36275-33390 · 36275-33410 · 36275-33430 · 36275-33450 |
| 41201K | Bearing (for transfer case front driven pinion) | 90366-35099 · 90366-35154 |
| 41201L | Bearing (for transfer case rear driven pinion) | 90366-30047 · 90366-30099 |
| 41201P | Transfer gear assembly | 41201-21020 · 41201-21021 · 41201-33011 |
| 41201Q | Nut (for transfer case gear) | 90177-30001 |
| 41222C | Bolt (for transfer case ring gear) | 90105-11034 |
| 41231B | Transfer case pinion bearing spacer | 41231-33020 · 41231-48010 |
| 41301H | Bearing (for ring gear mounting housing) | 90366-41004 · 90366-45019 · 90366-45050 |
| 41301J | Flat washer (for ring gear mounting housing) | 36265-21350 · 36265-21360 · 36265-21370 · 36265-21380 · 36265-21390 · 36265-21400 · 36265-21410 · 36265-21420 · 36265-21430 · 36265-21440 · 36265-21450 · 36265-21460 · 36265-21470 · 36265-21480 · 36265-21490 · 36265-21500 · 36265-21510 · 36265-21520 · 36265-21530 · 36265-21540 · 36265-21550 · 36265-21560 · 36265-21570 · 36265-21580 · 36265-21590 · 36265-21600 · 36265-21610 · 36265-21620 · 36265-21630 · 36265-21640 · 36265-21650 · 36265-21660 · 36265-21670 · 36265-21680 · 36265-21690 · 36265-48C40 · 36265-48C50 · 36265-48C60 · 36265-48C70 · 36265-48C80 · 36265-48C90 · 36265-48D00 · 36265-48D10 · 36265-48D20 · 36265-48D30 · 36265-48D40 · 36265-48D50 · 36265-48D60 · 36265-48D70 · 36265-48D80 · 36265-48D90 · 36265-48E00 · 36265-48E10 · 36265-48E20 · 36265-48E30 · 36265-48E40 · 36265-48E50 · 36265-48E60 · 36265-48E70 · 36265-48E80 · 36265-48E90 · 36265-48F00 · 36265-48F10 · 36265-48F20 · 36265-48F30 · 36265-48F40 · 36265-48F50 · 36265-48F60 · 36265-48F70 · 36265-48F80 · 36265-48F90 · 36265-48G00 · 36265-48G10 · 36265-48G20 · 36265-48G30 · 36265-48G40 · 36265-48G50 · 36265-48G60 · 36265-48G70 · 36265-48G80 · 36265-48G90 · 36265-48J00 · 36265-48J10 · 36265-48J20 · 36265-48J30 · 36265-48J40 · 36265-48J50 |
| 41301X | No. 2 transfer case ring gear mounting shell gasket | 36266-33010 · 36266-33020 · 36266-33030 · 36266-33040 · 36266-33050 · 36266-33060 · 36266-33070 · 36266-33080 · 36266-33090 · 36266-33100 · 36266-33110 · 36266-33120 · 36266-33130 · 36266-33140 · 36266-33150 · 36266-33160 · 36266-33170 · 36266-33180 · 36266-33190 · 36266-33200 · 36266-33210 · 36266-33220 · 36266-33230 · 36266-33240 · 36266-33250 · 36266-33260 · 36266-33270 · 36266-33280 · 36266-33290 · 36266-33300 · 36266-33310 · 36266-33320 · 36266-33330 · 36266-33340 · 36266-33350 · 36266-33360 · 36266-33370 · 36266-33380 · 36266-33390 · 36266-33400 · 36266-33410 · 36266-33420 · 36266-33430 · 36266-33440 · 36266-33450 · 36266-33460 · 36266-48220 · 36266-48230 · 36266-48240 · 36266-48250 · 36266-48260 · 36266-48270 · 36266-48280 · 36266-48290 · 36266-48300 · 36266-48310 · 36266-48320 · 36266-48330 · 36266-48340 · 36266-48350 · 36266-48360 · 36266-48370 · 36266-48380 · 36266-48390 · 36266-48400 · 36266-48410 · 36266-48420 · 36266-48430 · 36266-48440 · 36266-48450 · 36266-48460 · 36266-48470 · 36266-48480 · 36266-48490 · 36266-48500 · 36266-48510 · 36266-48520 · 36266-48530 · 36266-48540 · 36266-48550 · 36266-48560 · 36266-48570 · 36266-48580 · 36266-48590 · 36266-48600 · 36266-48610 · 36266-48620 · 36266-48630 · 36266-48640 · 36266-48650 · 36266-48660 · 36266-48670 · 36266-48680 · 36266-48690 · 36266-48700 · 36266-48710 · 36266-48720 · 36266-48730 · 36266-48740 · 36266-48750 · 36266-48760 · 36266-48770 · 36266-48780 · 36266-48790 · 36266-48800 · 36266-48810 · 36266-48820 · 36266-48830 · 36266-48840 · 36266-48850 · 36266-48860 · 36266-48870 · 36266-48880 · 36266-48890 · 36266-48A00 |
| 41319 | Transfer gear ring gear mounting housing | 41319-33020 |
