Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 6 images and 15 PNC and OE references.

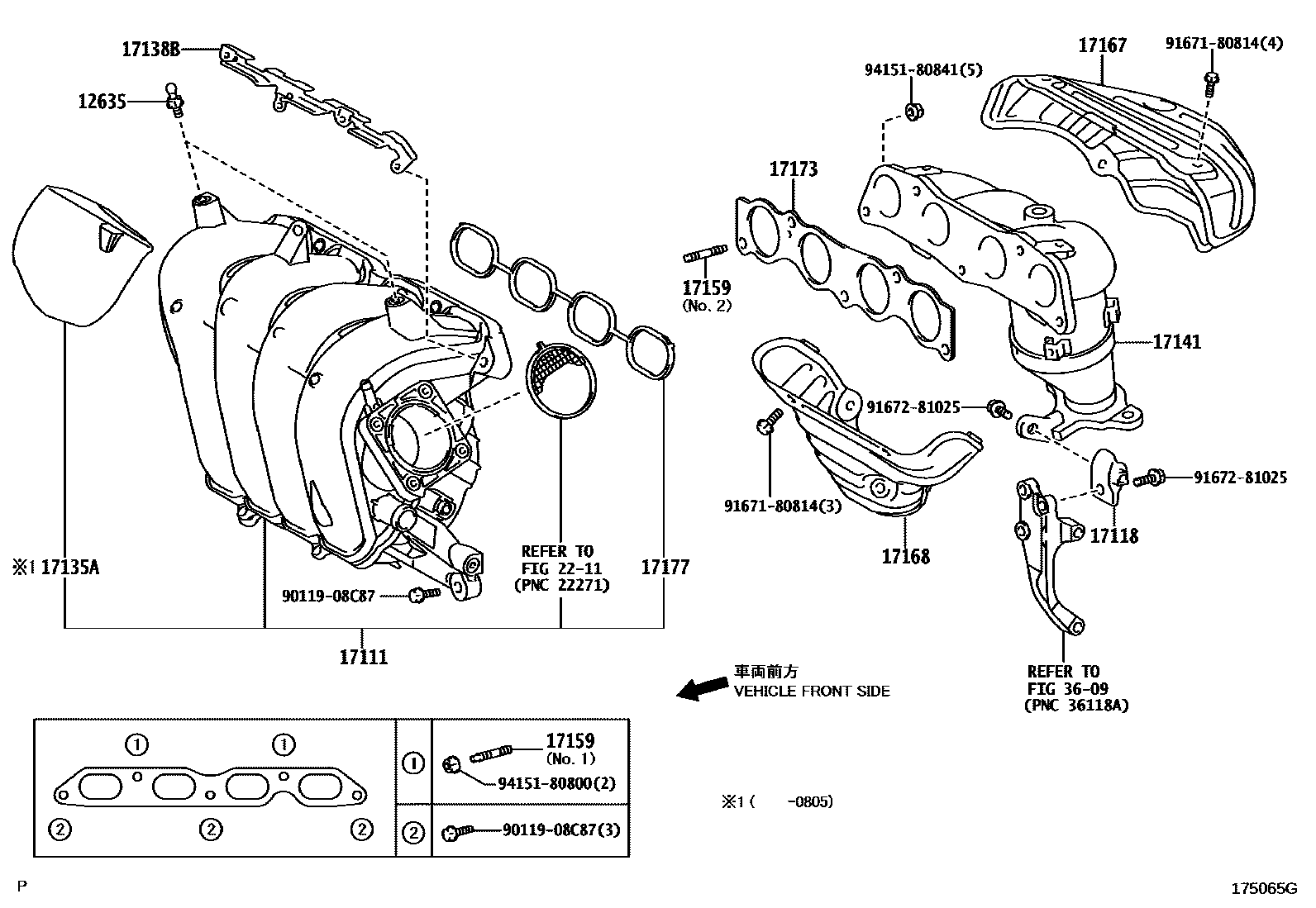

Toyota COROLLA Manifold EPC diagram — 175065G
Manifold — 175065G (200609 – 201005)

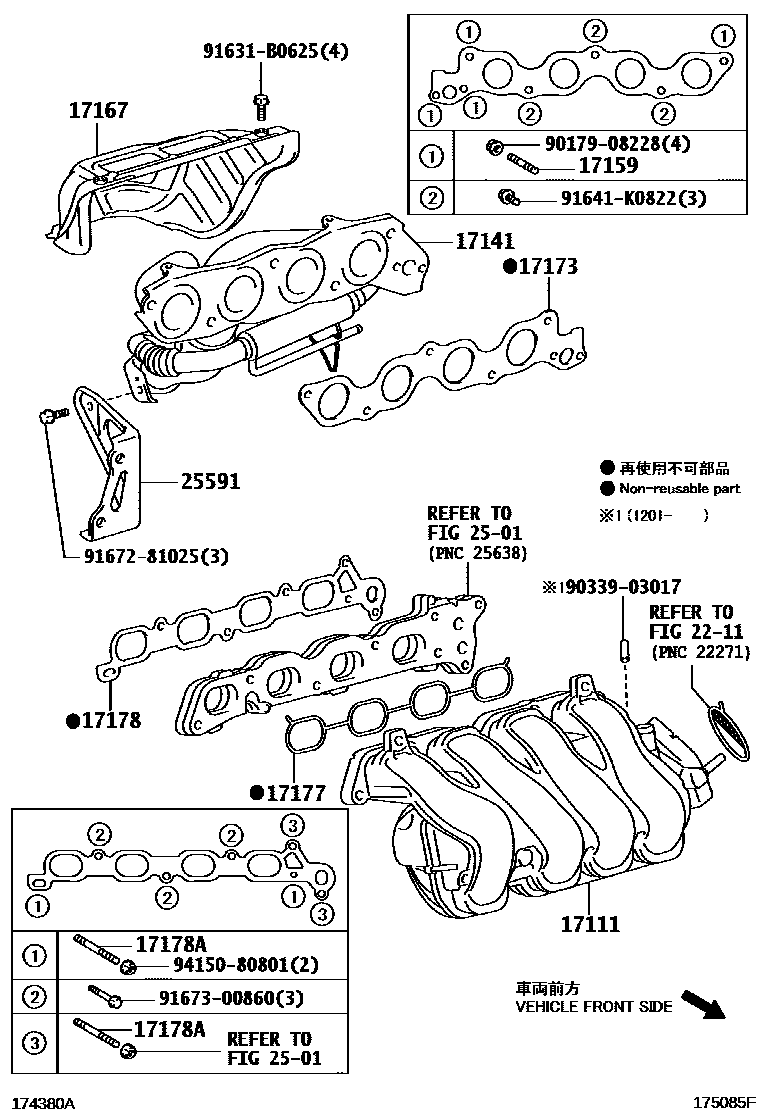

Toyota COROLLA Manifold EPC diagram — 175085F
Manifold — 175085F (200609 – 999999)

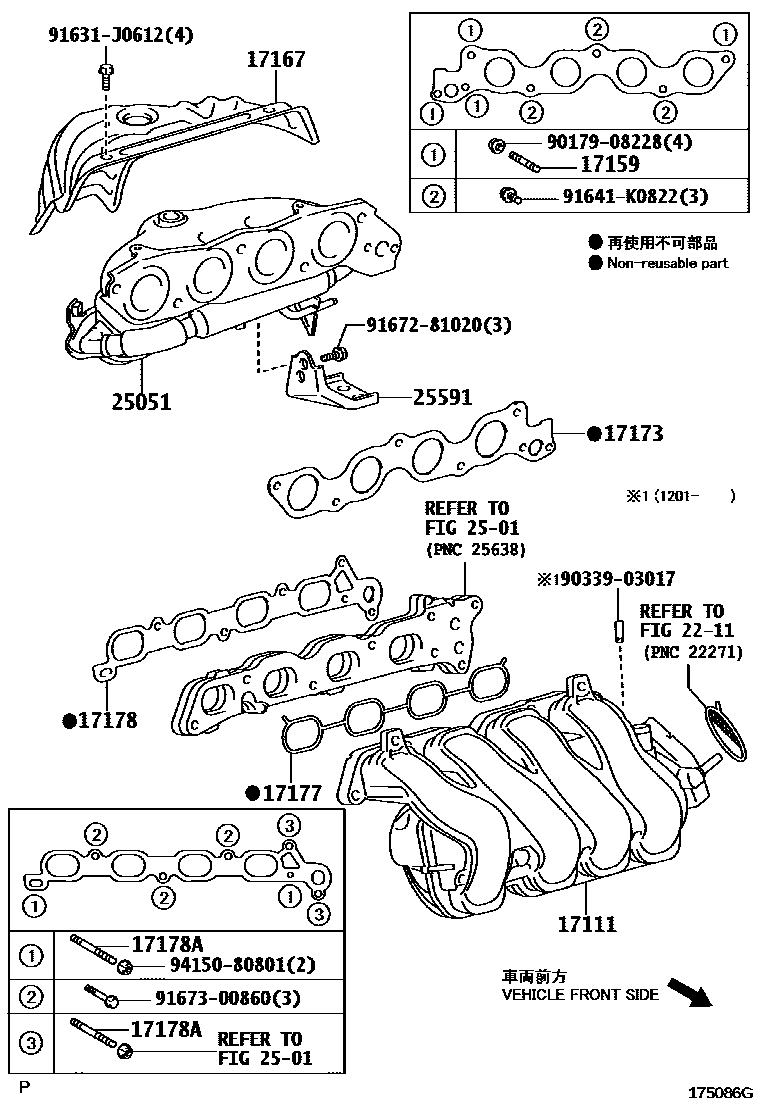

Toyota COROLLA Manifold EPC diagram — 175086G
Manifold — 175086G (200609 – 999999)

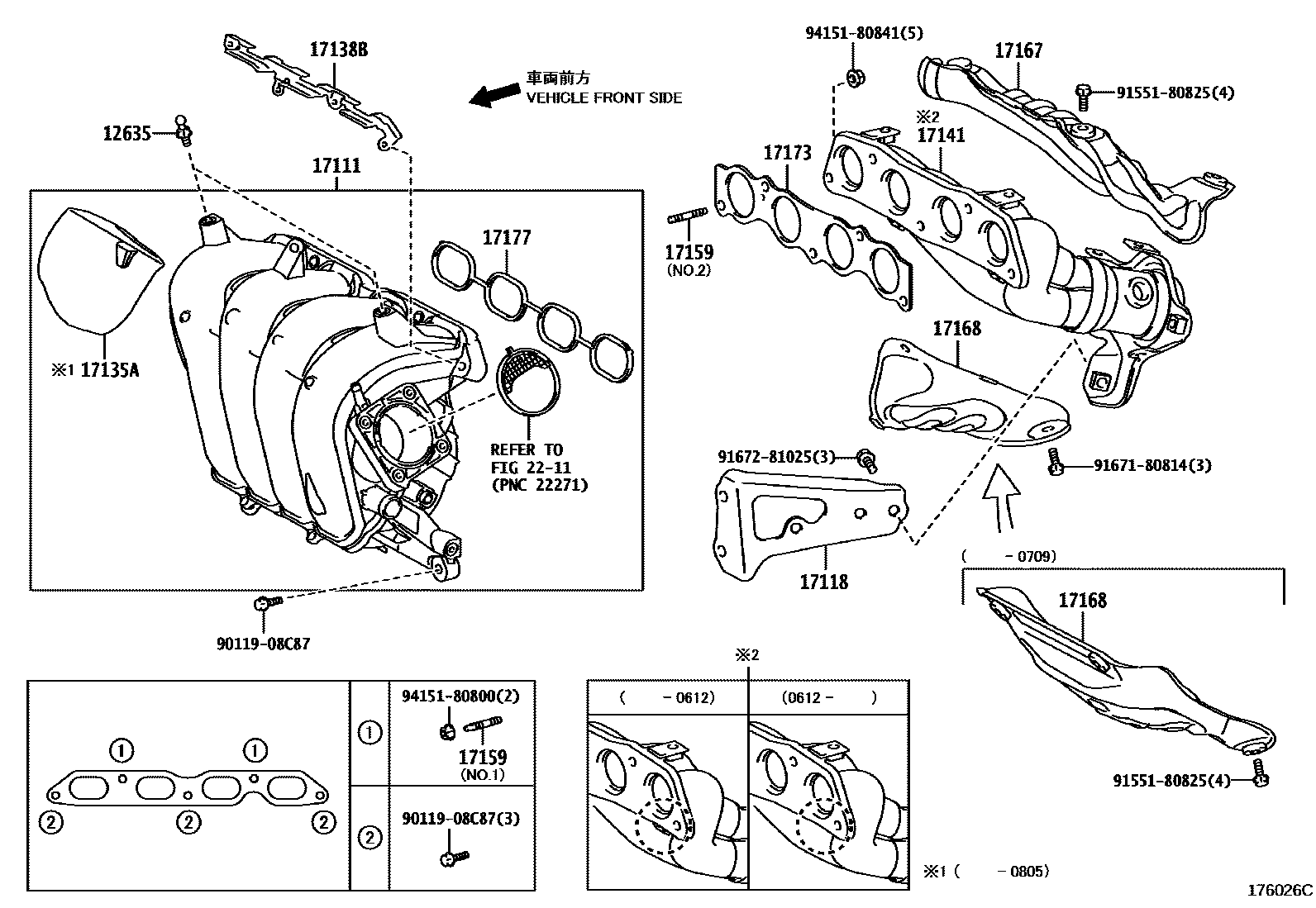

Toyota COROLLA Manifold EPC diagram — 176026C
Manifold — 176026C (200609 – 201005)

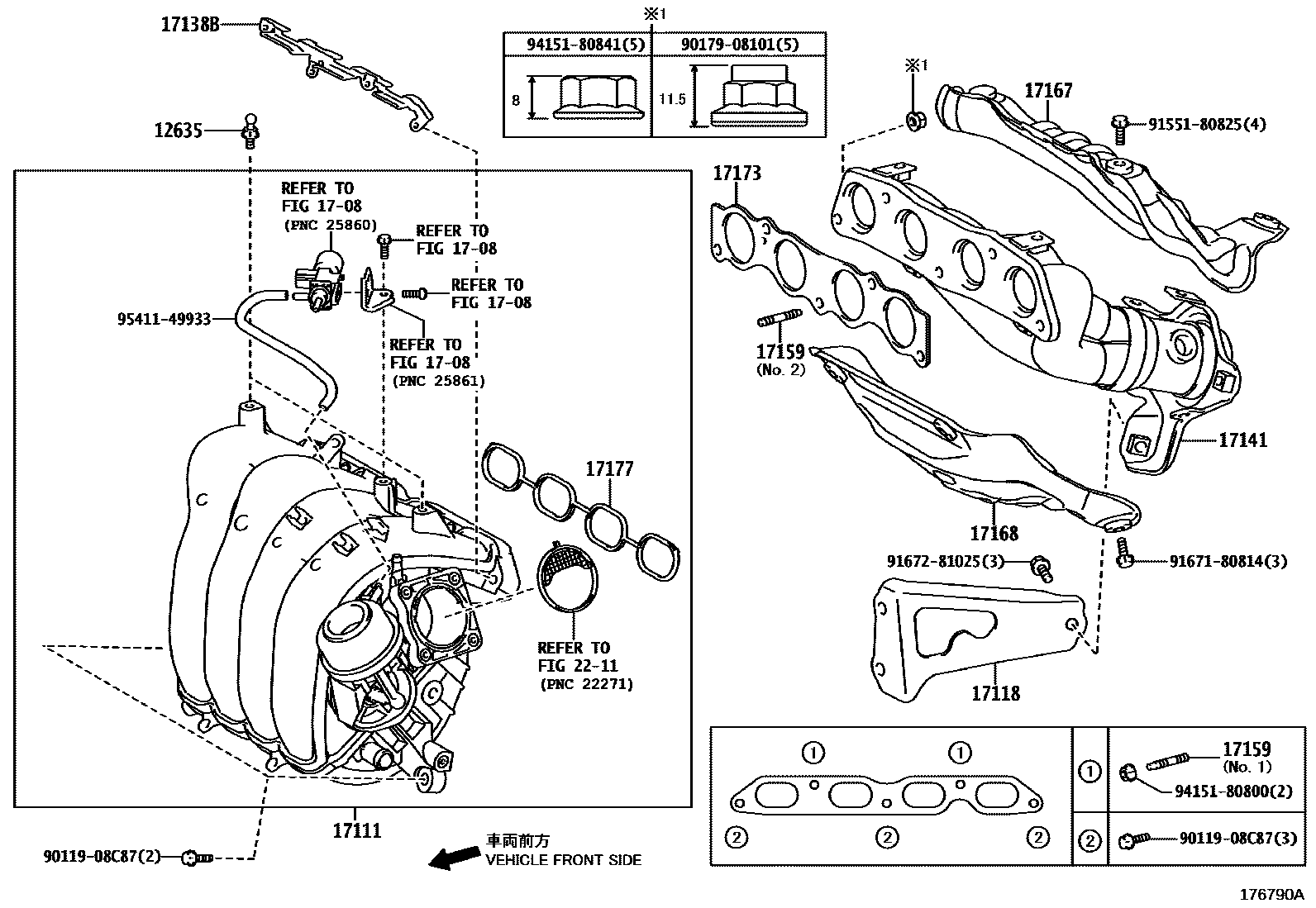

Toyota COROLLA Manifold EPC diagram — 176790A
Manifold — 176790A (201005 – 999999)

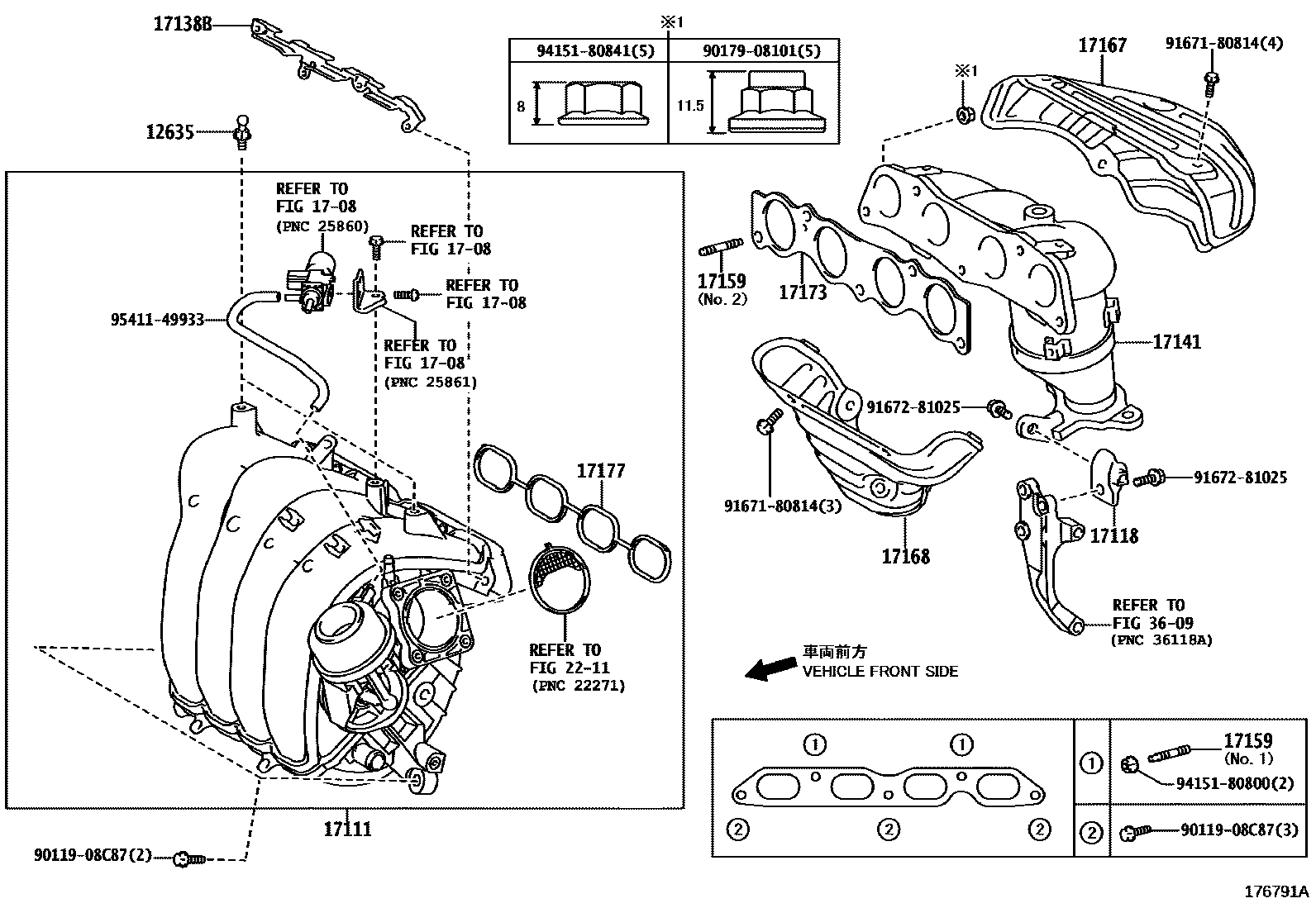

Toyota COROLLA Manifold EPC diagram — 176791A
Manifold — 176791A (201005 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17101-21070 · 17120-37011 · 17120-37020 · 17120-37021 · 17120-37022
17118Manifold stays17118-37010 · 17118-37030
17135AIntake manifold No. 1 heat shield17135-37010
17138BIntake manifold stay17138-37010
17141exhaust manifold17104-21040 · 17104-21041 · 17141-37050 · 17141-37051 · 17141-37070 · 17141-37120
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08037 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-21070 · 17167-21110 · 17167-37010 · 17167-37011 · 17167-37030 · 17167-37031
17168Exhaust manifold No.2 insulation pad17168-37030 · 17168-37050 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-21030 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-21030 · 17177-37030
17178No. 2 gasket (intake manifold to cylinder head)17178-21010
17178AHexagonal studs (intake manifold to cylinder head gasket)90126-08049
25051Exhaust manifold three-way catalytic converter sub-assembly25051-21050 · 25051-21070
25591Manifold bracket25591-21030 · 25591-21060
