Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 14 PNC and OE references.

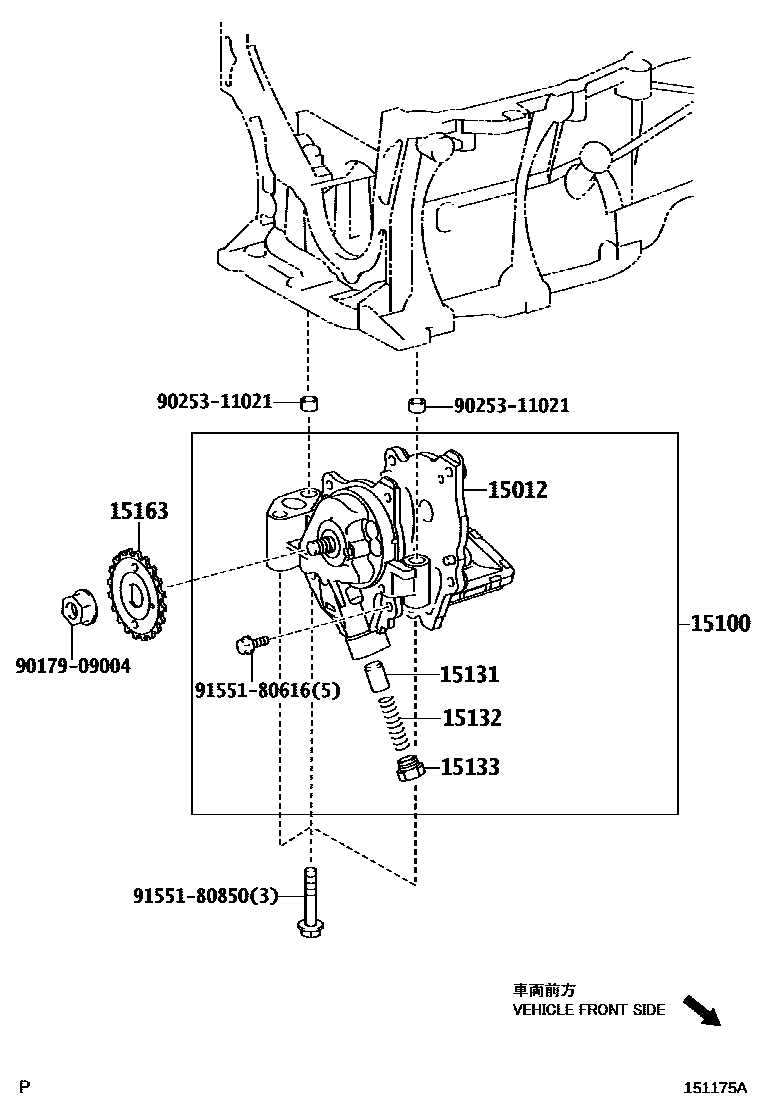

Toyota COROLLA Engine Oil Pump EPC diagram — 151175A
Engine Oil Pump — 151175A (200609 – 201005)

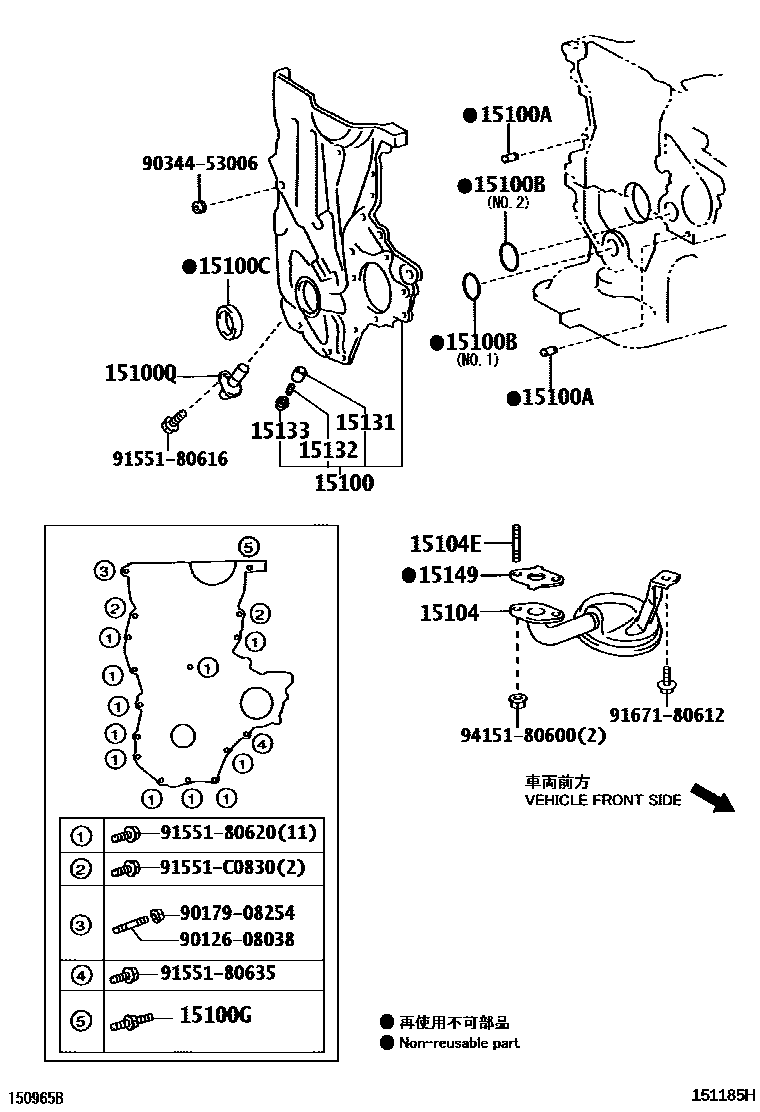

Toyota COROLLA Engine Oil Pump EPC diagram — 151185H
Engine Oil Pump — 151185H (200609 – 999999)

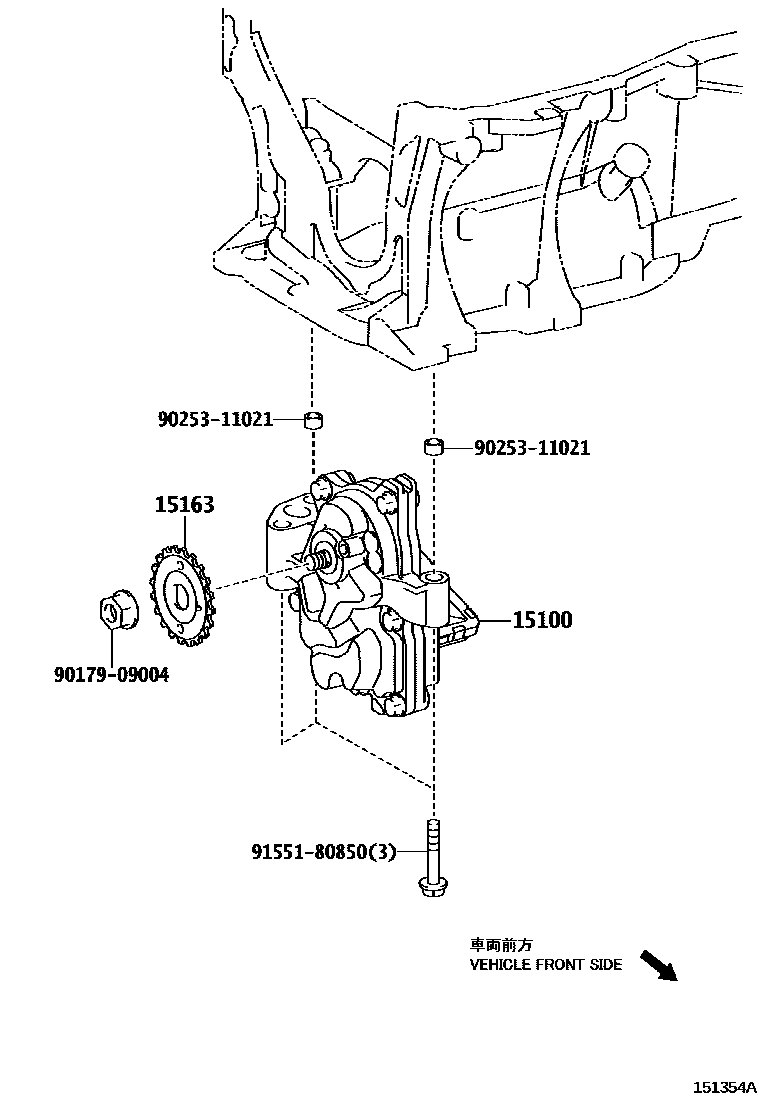

Toyota COROLLA Engine Oil Pump EPC diagram — 151354A
Engine Oil Pump — 151354A (201005 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-37010
15100Oil pump assembly15100-21060 · 15100-37010 · 15100-37020 · 15100-37030
15100ARing pin (for oil pump assembly)90253-08003
15100BO-ring (for oil pump)11497-21010 · 12151-21010 · 90301-31012 · 90301-42006
15100CSeals (for oil pump)90311-25021
15100GStud bolt (for oil pump)90109-08283
15100Qcrankshaft position sensor90919-05045 · 90919-05081
15104Oil filter sub-assembly15104-21021 · 15104-21022
15104EStud bolts (for oil filter)90126-06021
15131Oil pump pressure reducing valve15131-0A040 · 15131-21020 · 15131-37010
15132Oil pump pressure reducing valve spring15132-21060 · 15132-46060 · 15132-65020
15133PLUG, OIL PUMP RELIEF VALVE15133-20010 · 15133-21030 · 15133-28020
15149Oil filter flange gasket16258-21030
15163Oil pump drive shaft gear15163-28010
