Toyota COROLLA 超速档和电子控制变速器 — Figure 8410

Toyota COROLLA EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 3 PNC and OE references.

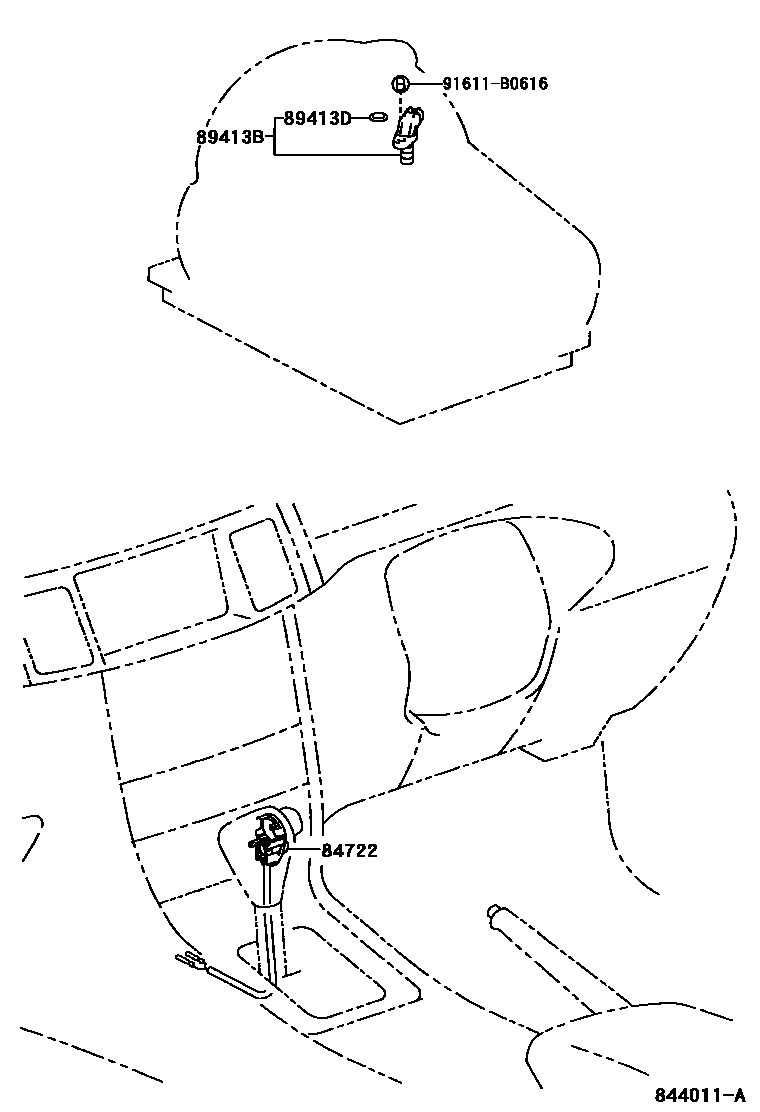

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 844011A
超速档和电子控制变速器 — 844011A (200008 – 200609)

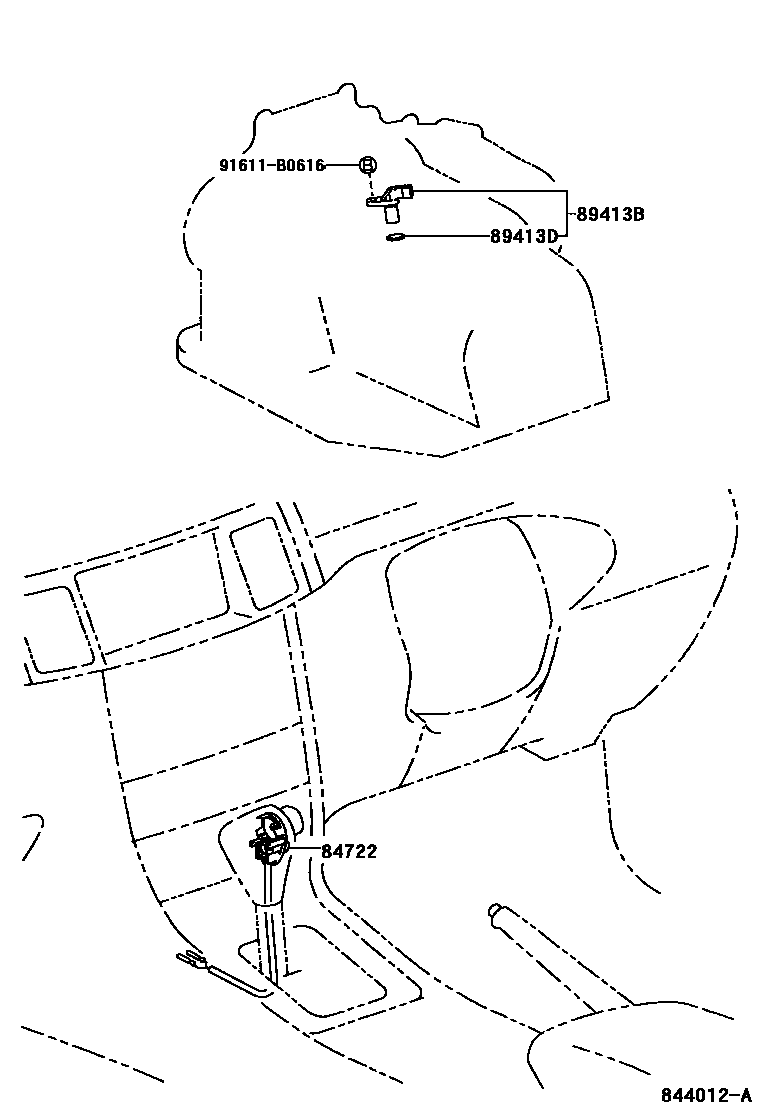

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 844012A
超速档和电子控制变速器 — 844012A (200008 – 200609)

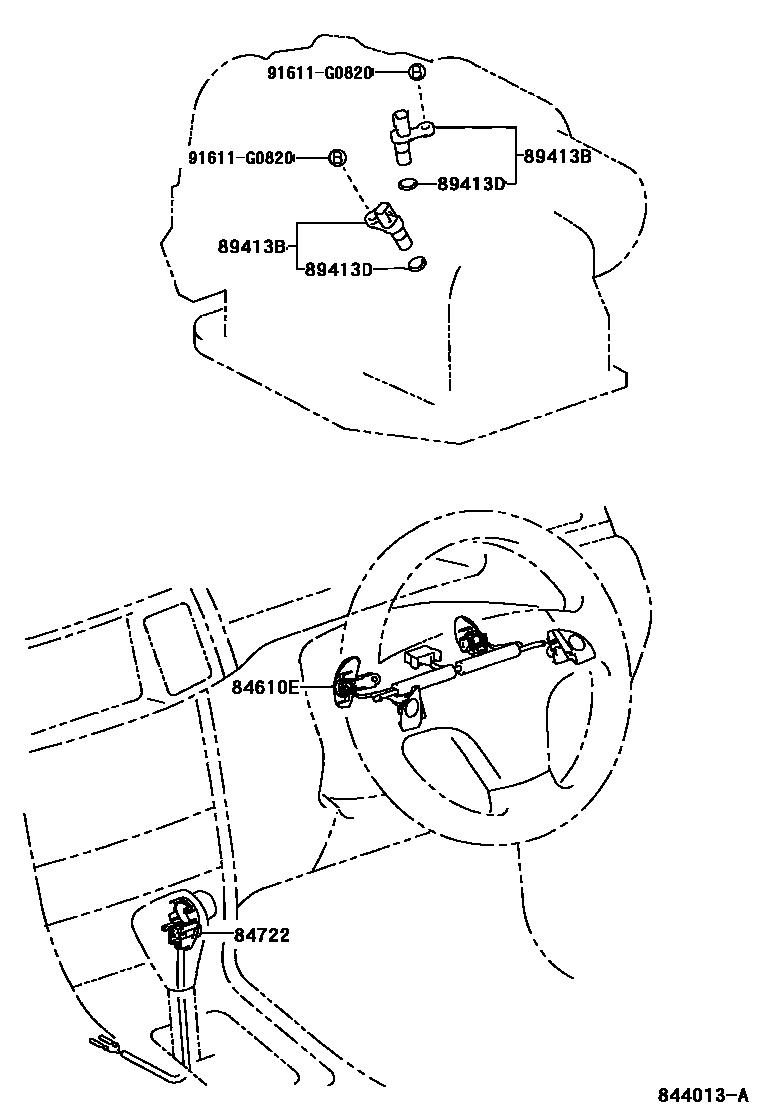

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 844013A
超速档和电子控制变速器 — 844013A (200008 – 200609)

PNC and OE references

PNCPart nameOE numbers
84610ETransmission shift up and down switch assembly84610-20010
89413BTransmission speed sensor89411-33010 · 89413-24010 · 89413-32010
89413DO-ring (for transmission speed sensor)90301-11008
