Toyota COROLLA 电子燃油喷射系统 — Figure 8404

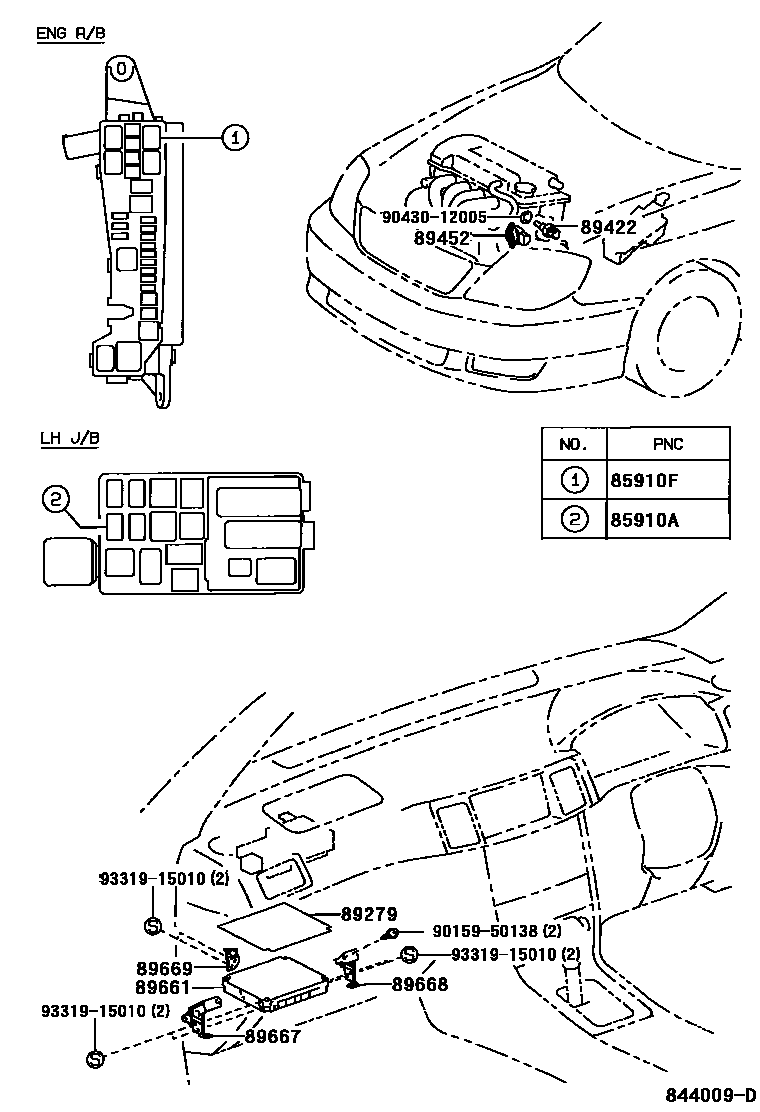

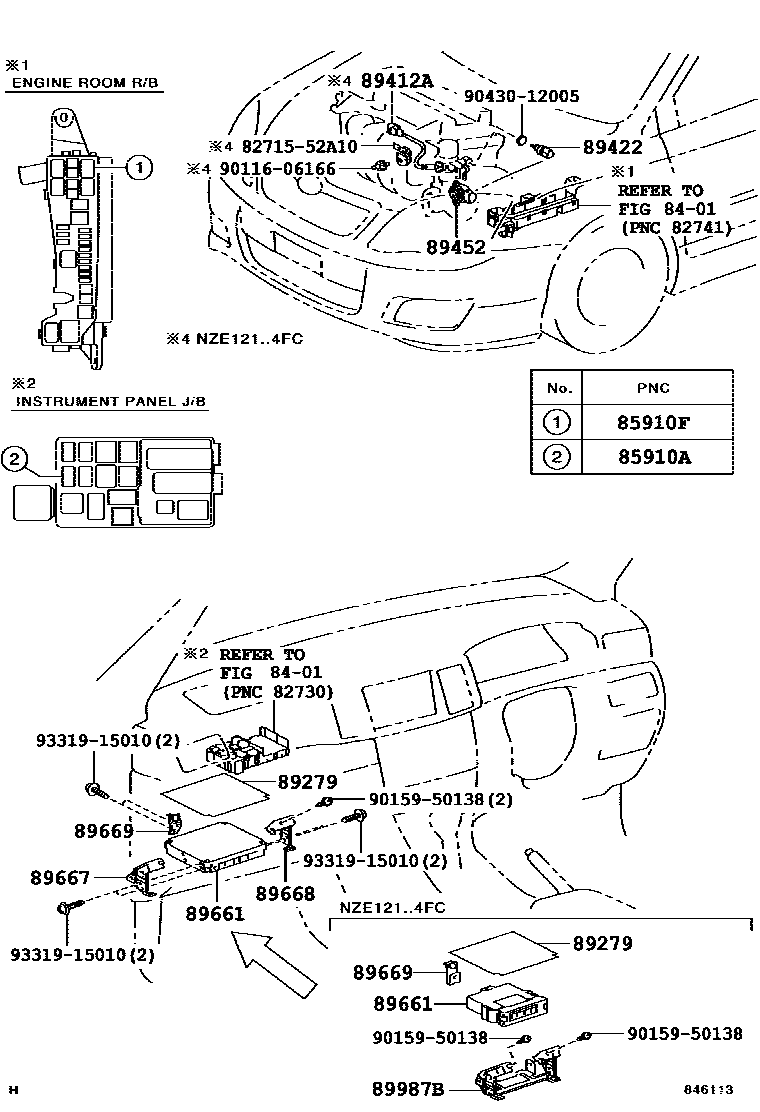

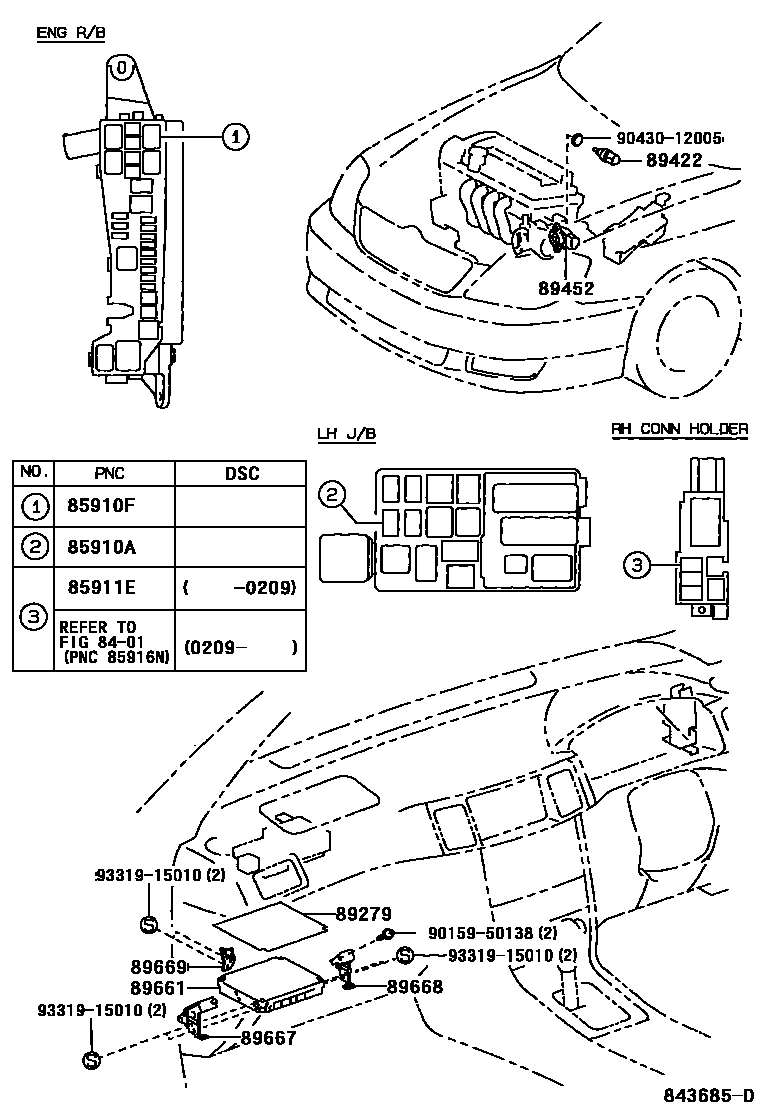

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87008 · 90080-87010 · 90080-87019 · 90080-87021 · 90987-02012 · 90987-02020 |
| 85910F | ECU relay (for EFI) | 90080-87008 · 90080-87010 · 90080-87019 · 90080-87021 · 90987-02012 · 90987-02020 |
| 85911E | Generator cut-off relay | 90080-87019 · 90987-02012 · 90987-02020 |
| 89279 | Engine control ECU cover | 89279-12150 · 89279-12160 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-35020 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-0A010 · 89452-20130 · 89452-35020 |
| 89661 | Engine control ECU | 89661-12A30 · 89661-12A70 · 89661-1E540 · 89661-1E620 · 89666-12100 · 89666-12120 · 89666-12140 · 89666-12160 · 89666-12170 · 89666-12220 · 89666-12240 · 89666-12250 · 89666-12260 · 89666-12270 · 89666-12380 · 89666-12390 · 89666-12400 · 89666-12410 · 89666-12420 |
| 89667 | Engine control ECU bracket | 89667-12190 · 89667-12200 |
| 89668 | No. 2 engine control ECU bracket | 89668-12100 · 89668-12110 |
| 89669 | No. 3 engine control ECU bracket | 89669-12030 · 89669-12040 |
| 89987B | No.1 ECU bracket | 89987-12010 |
