Toyota COROLLA 线束和卡夹 — Figure 8202

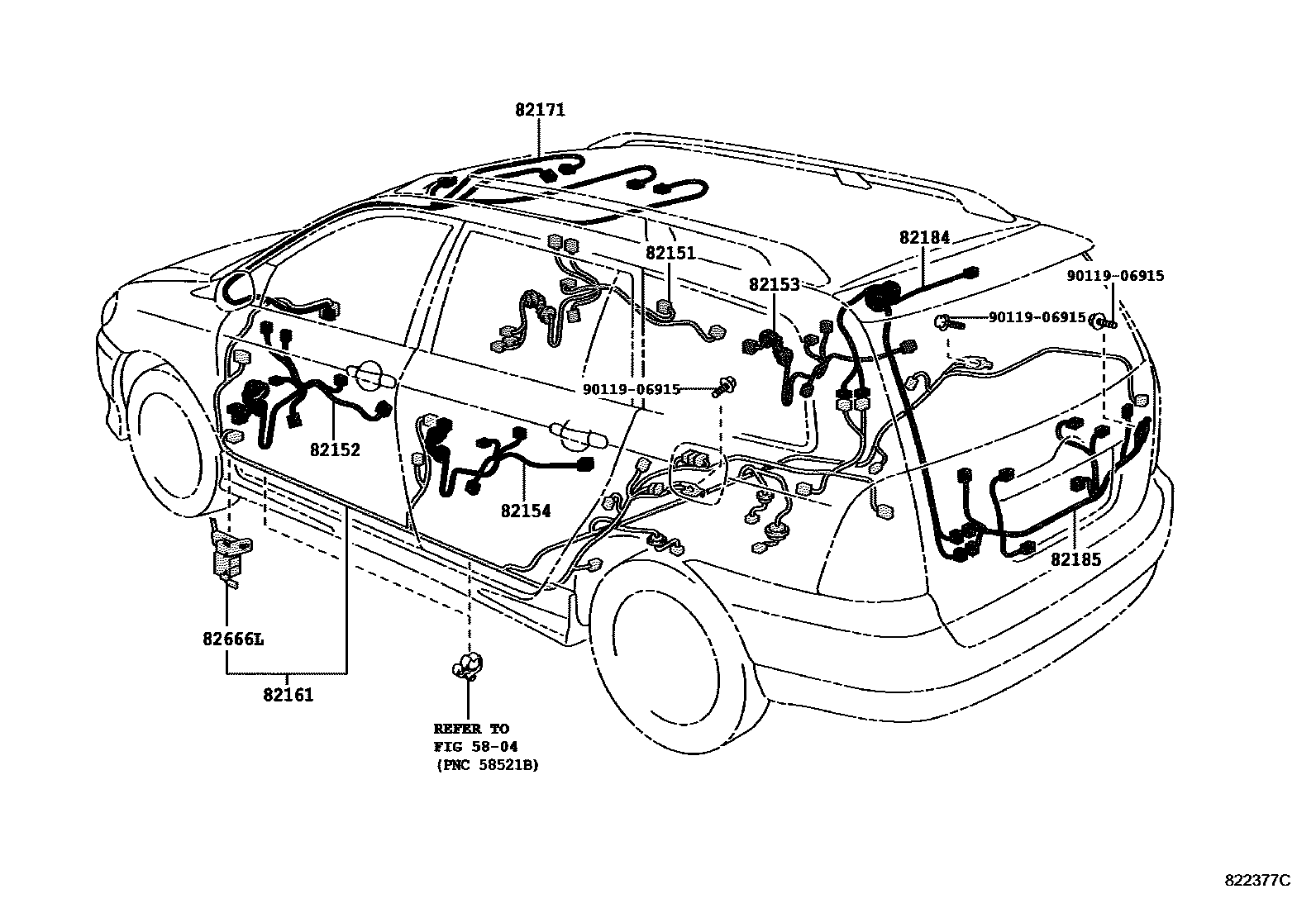

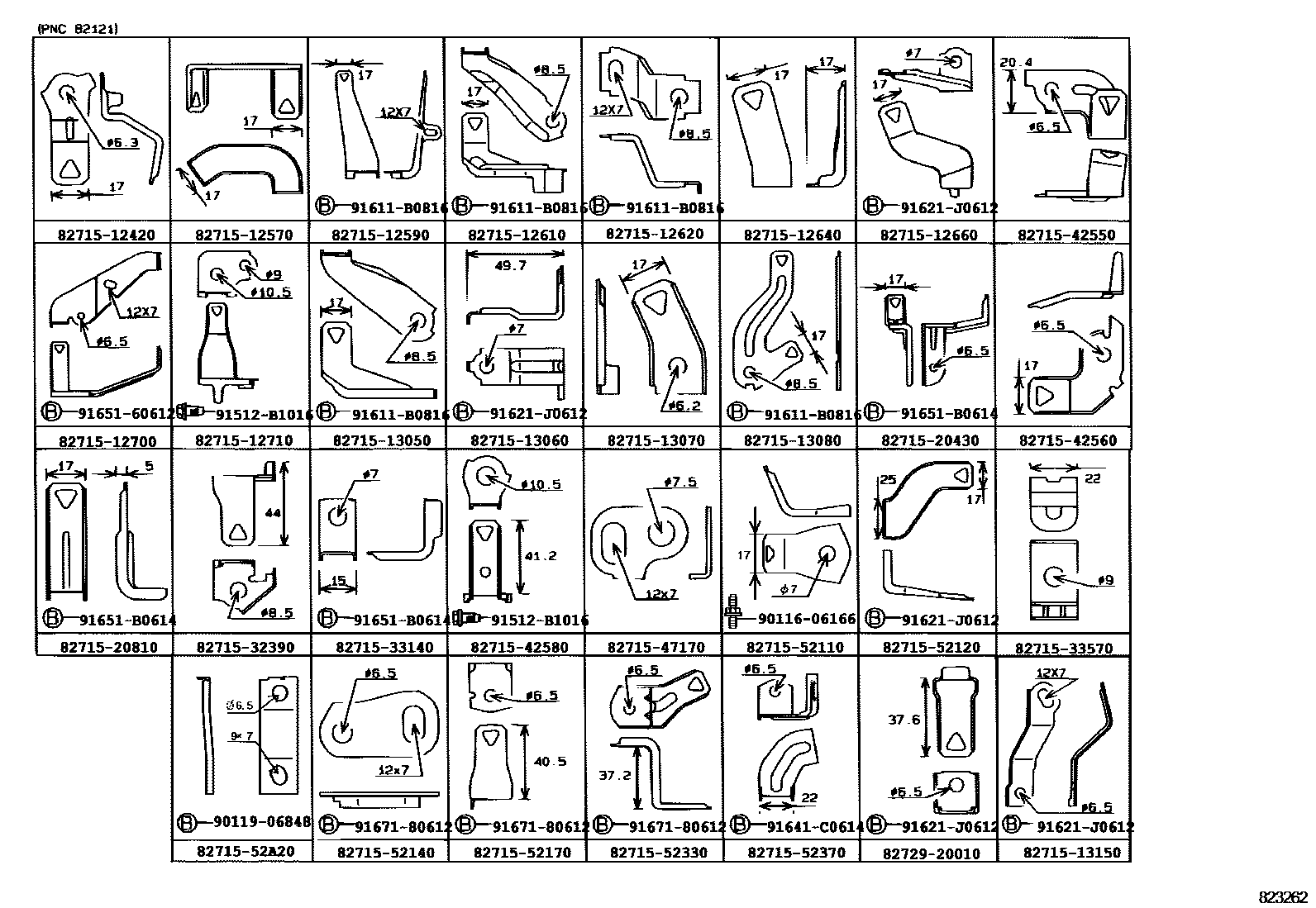

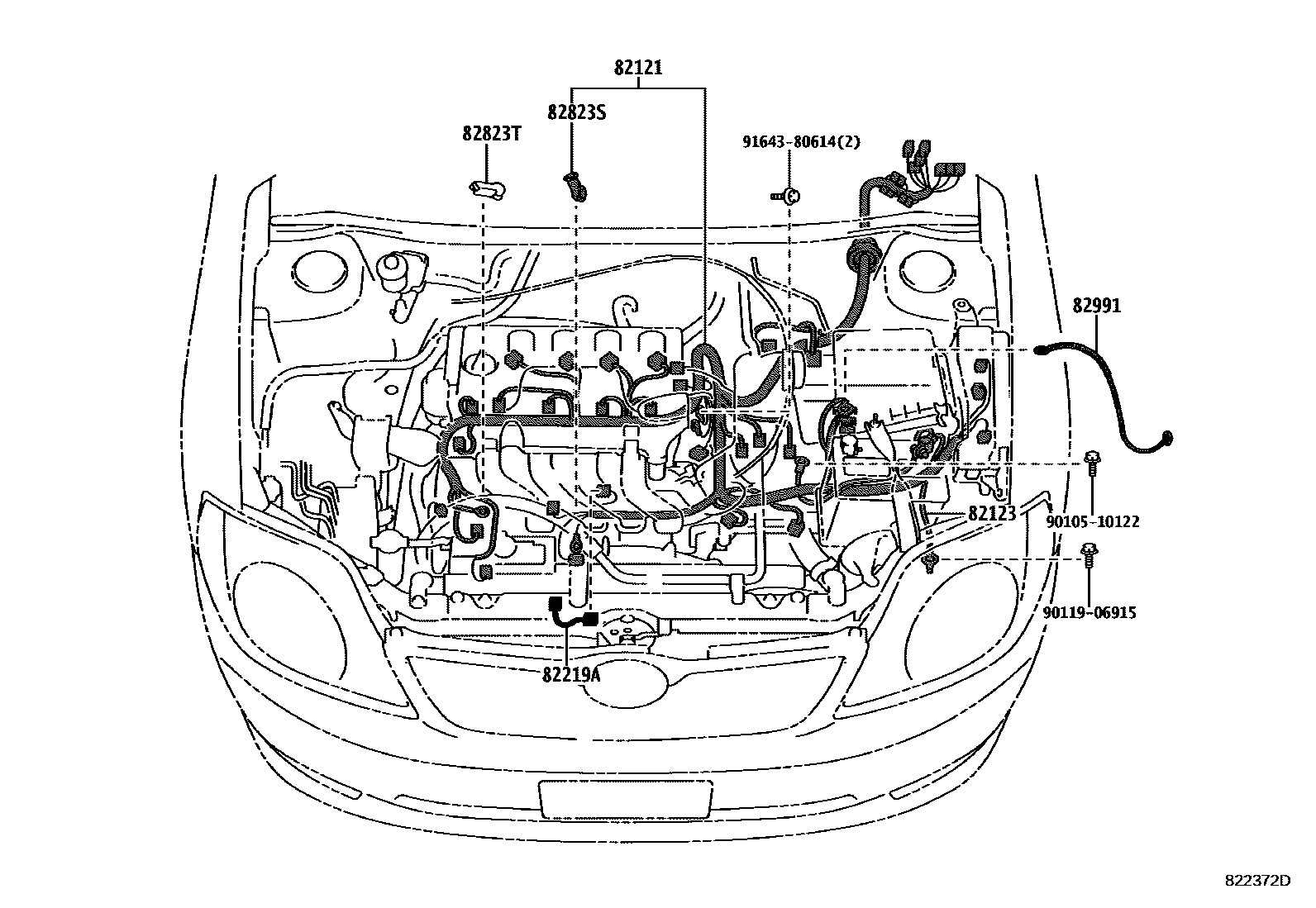

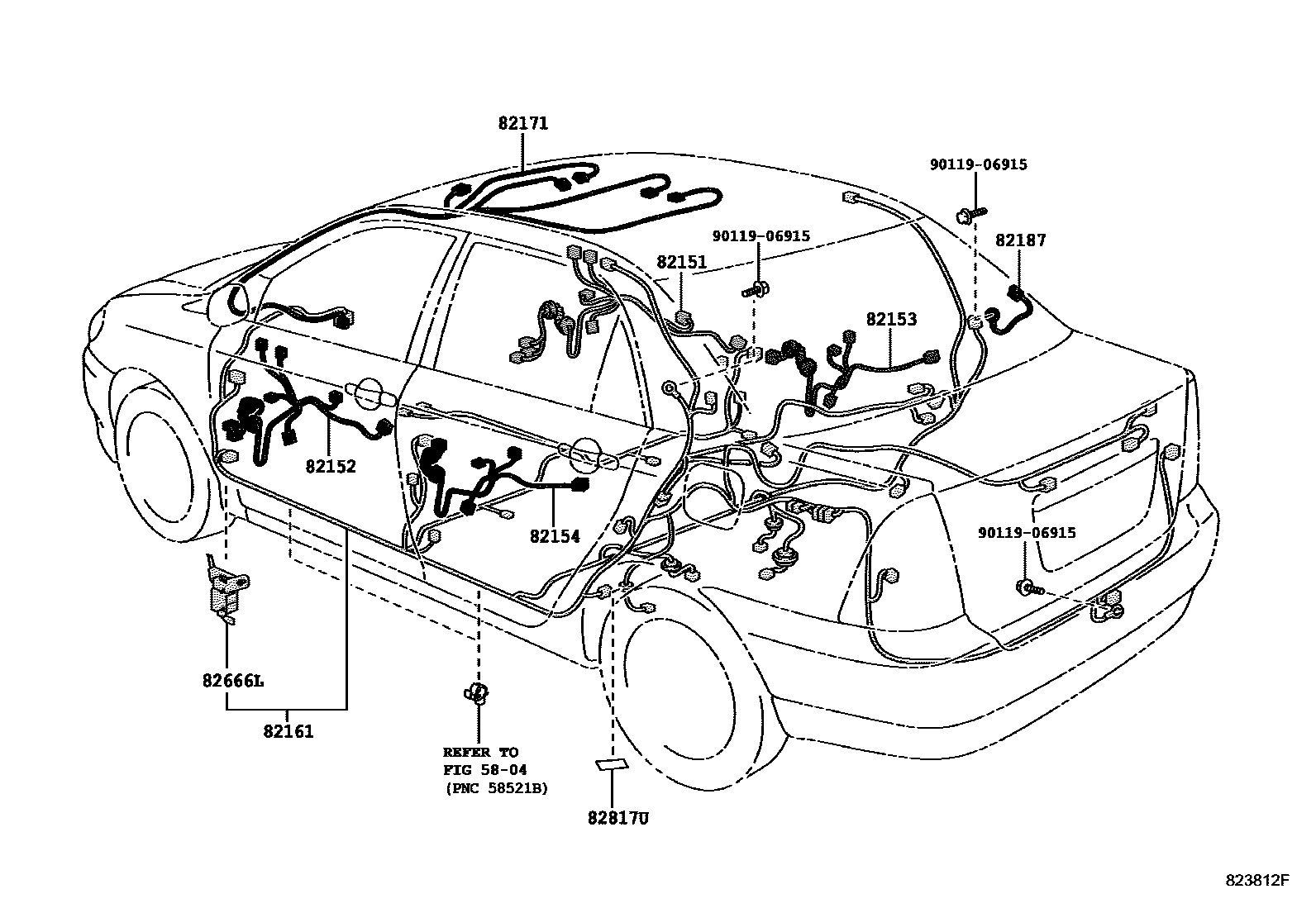

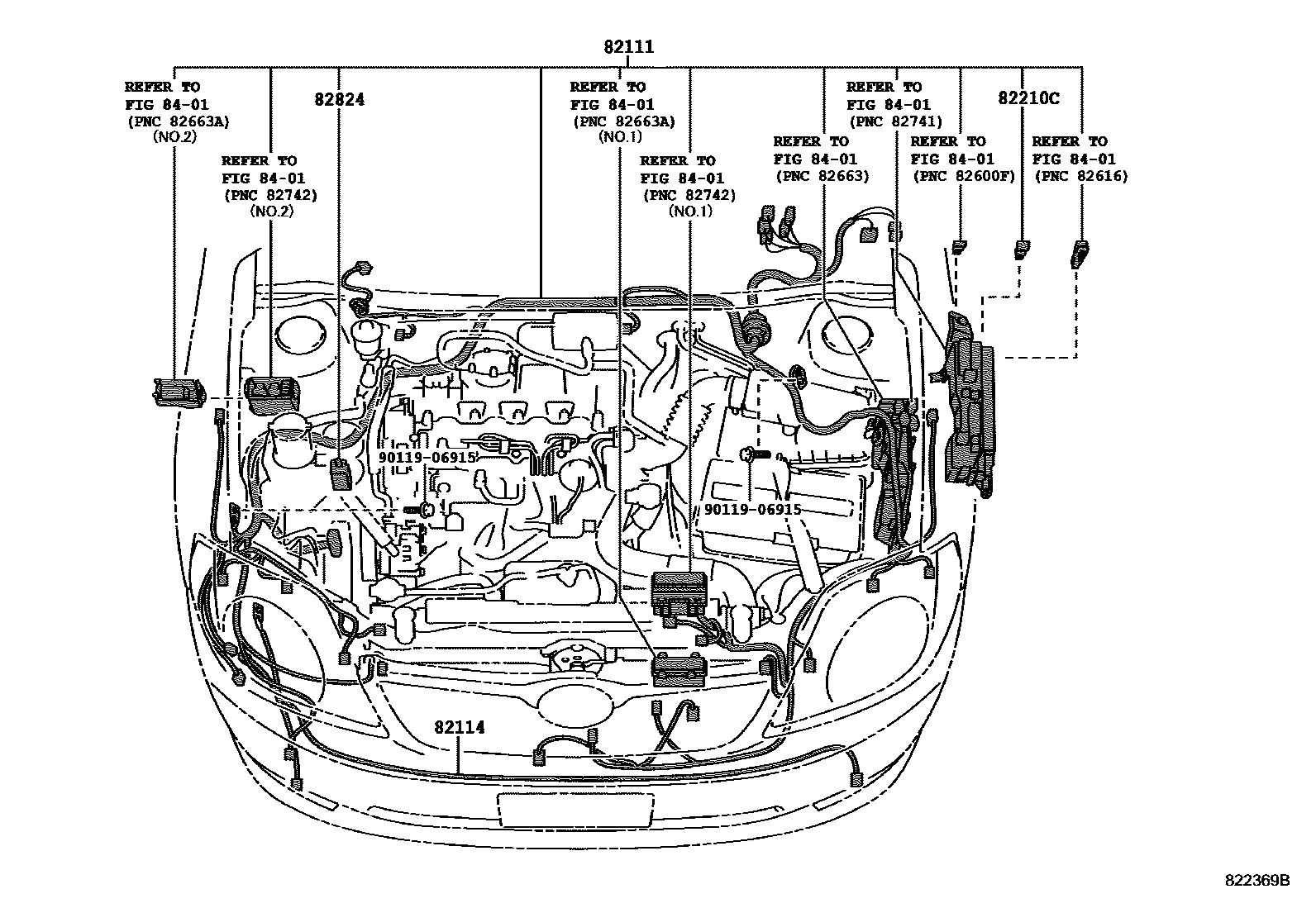

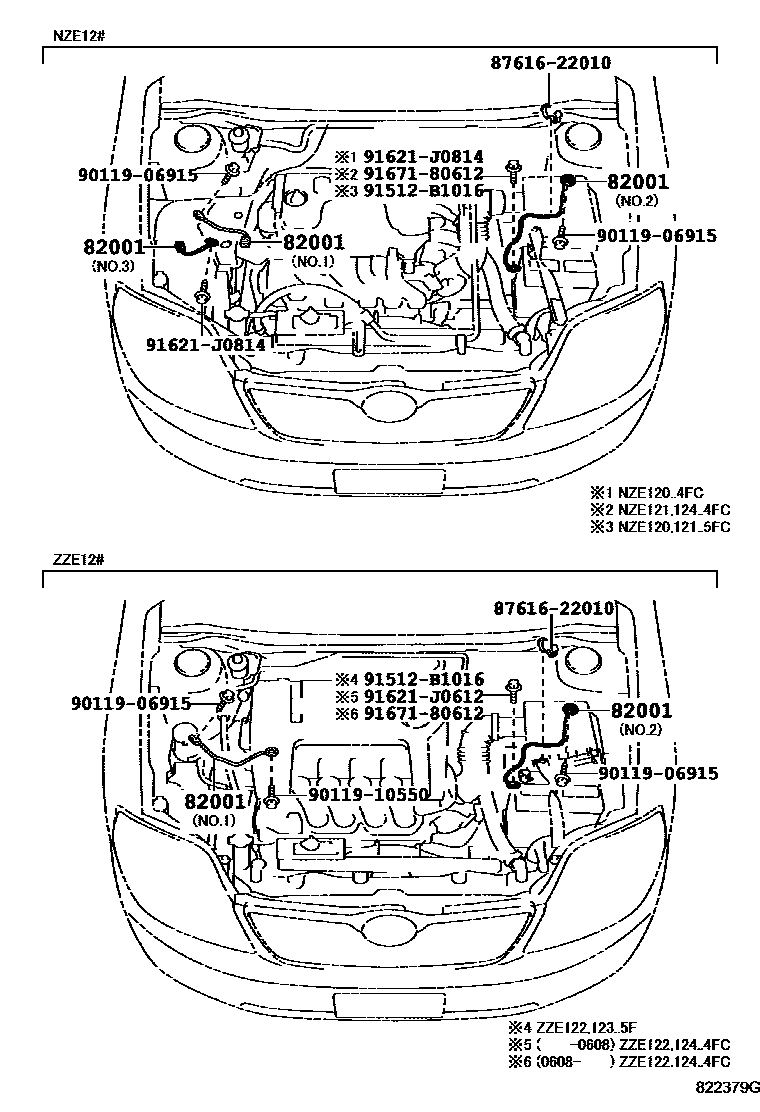

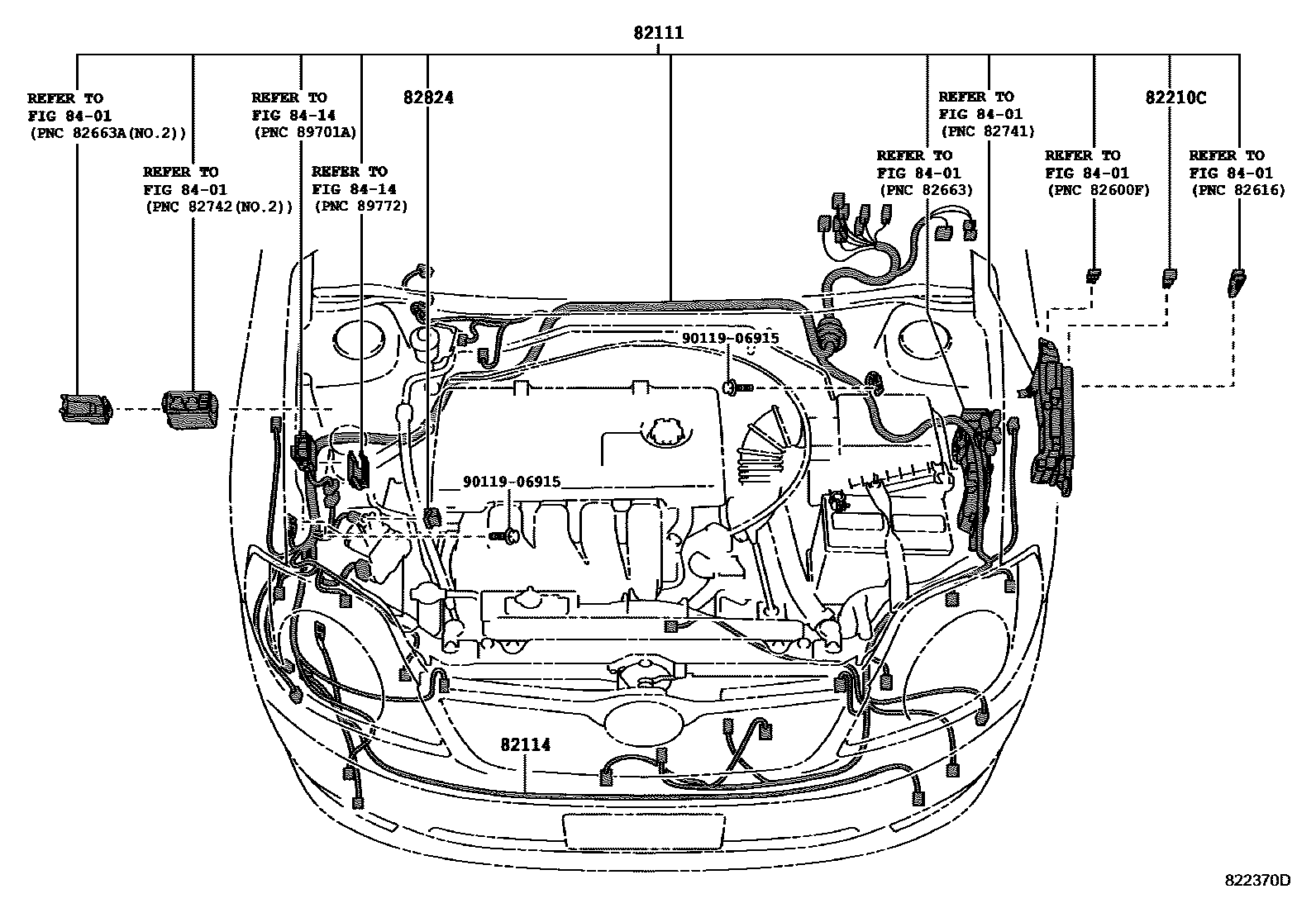

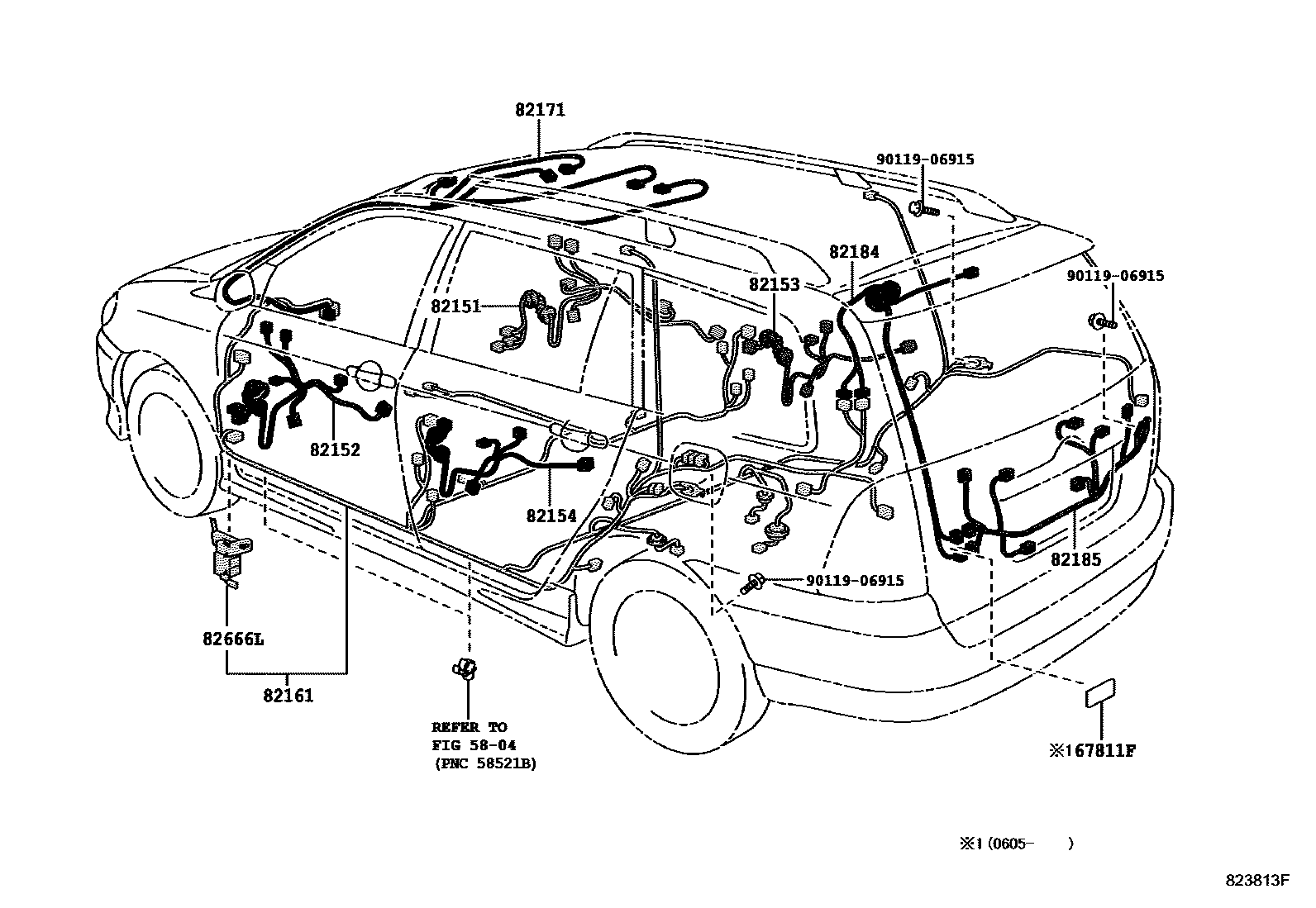

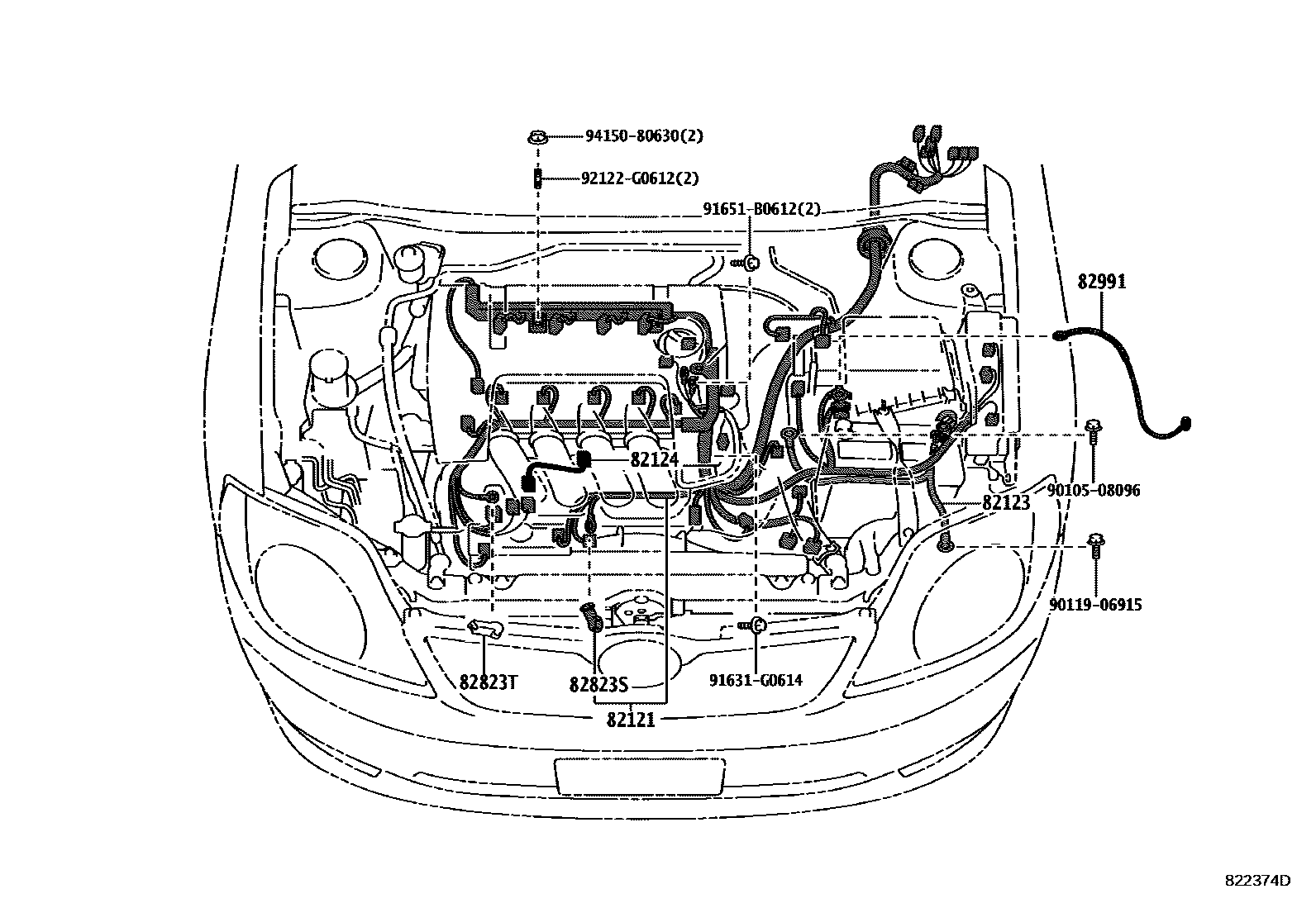

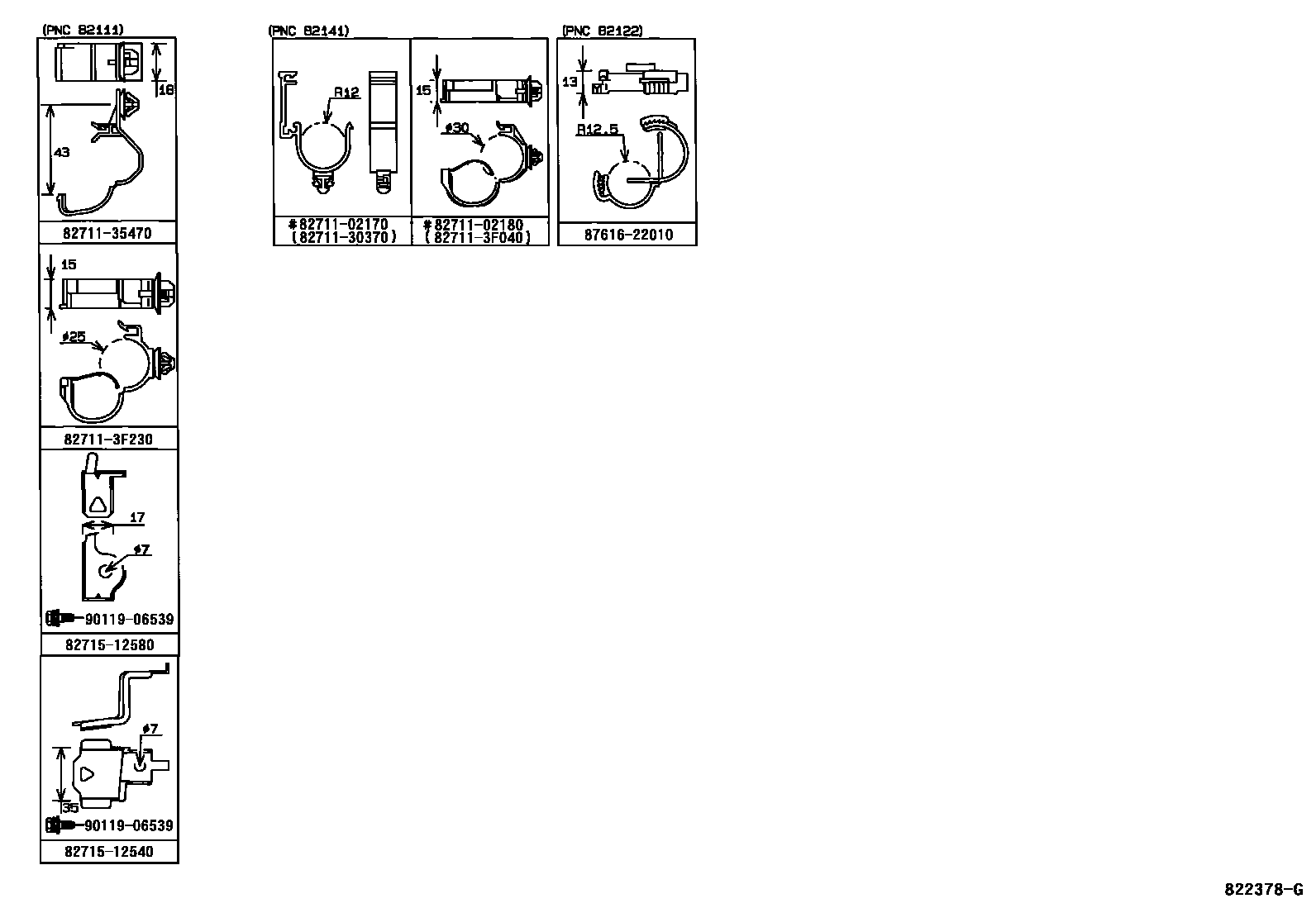

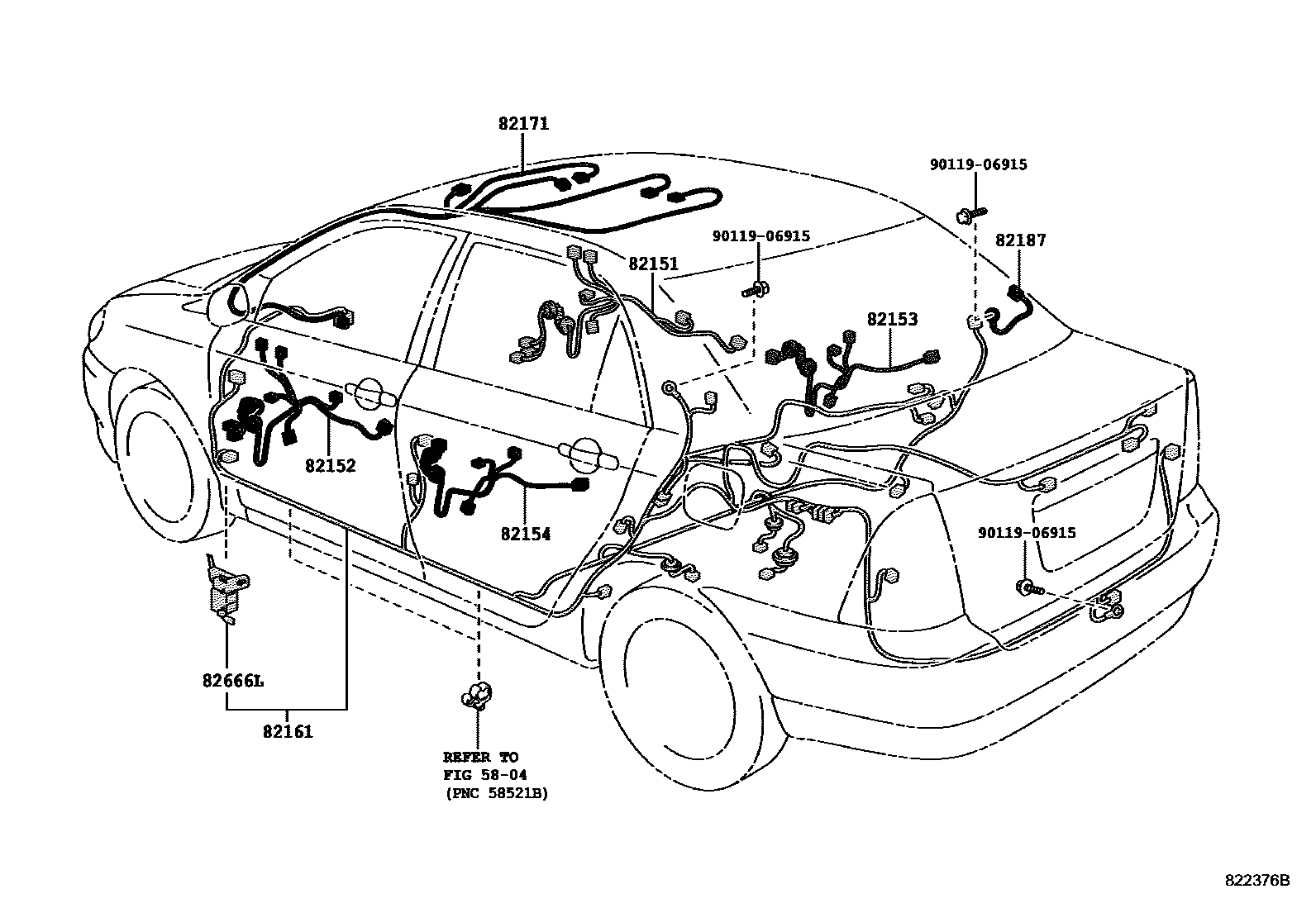

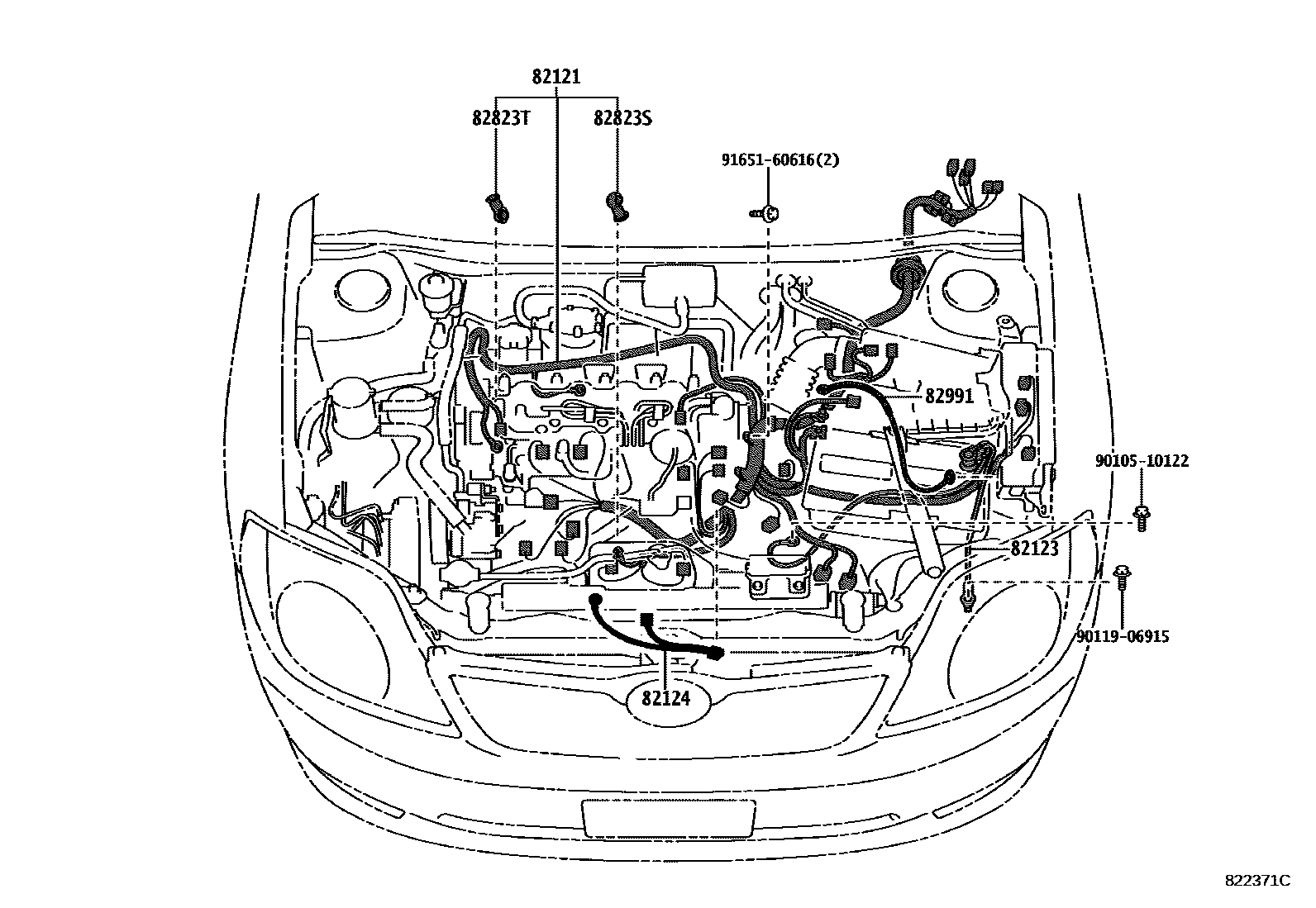

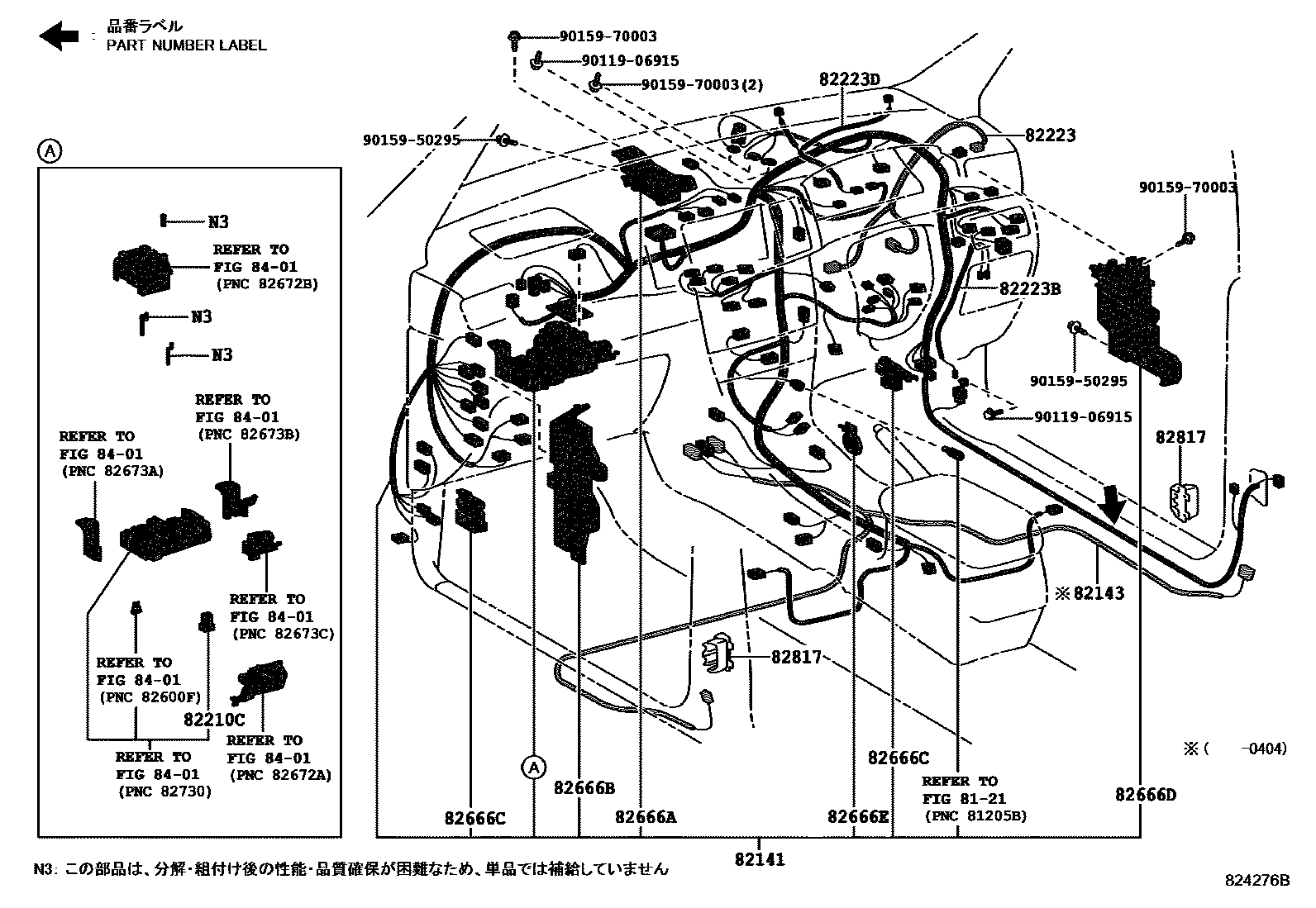

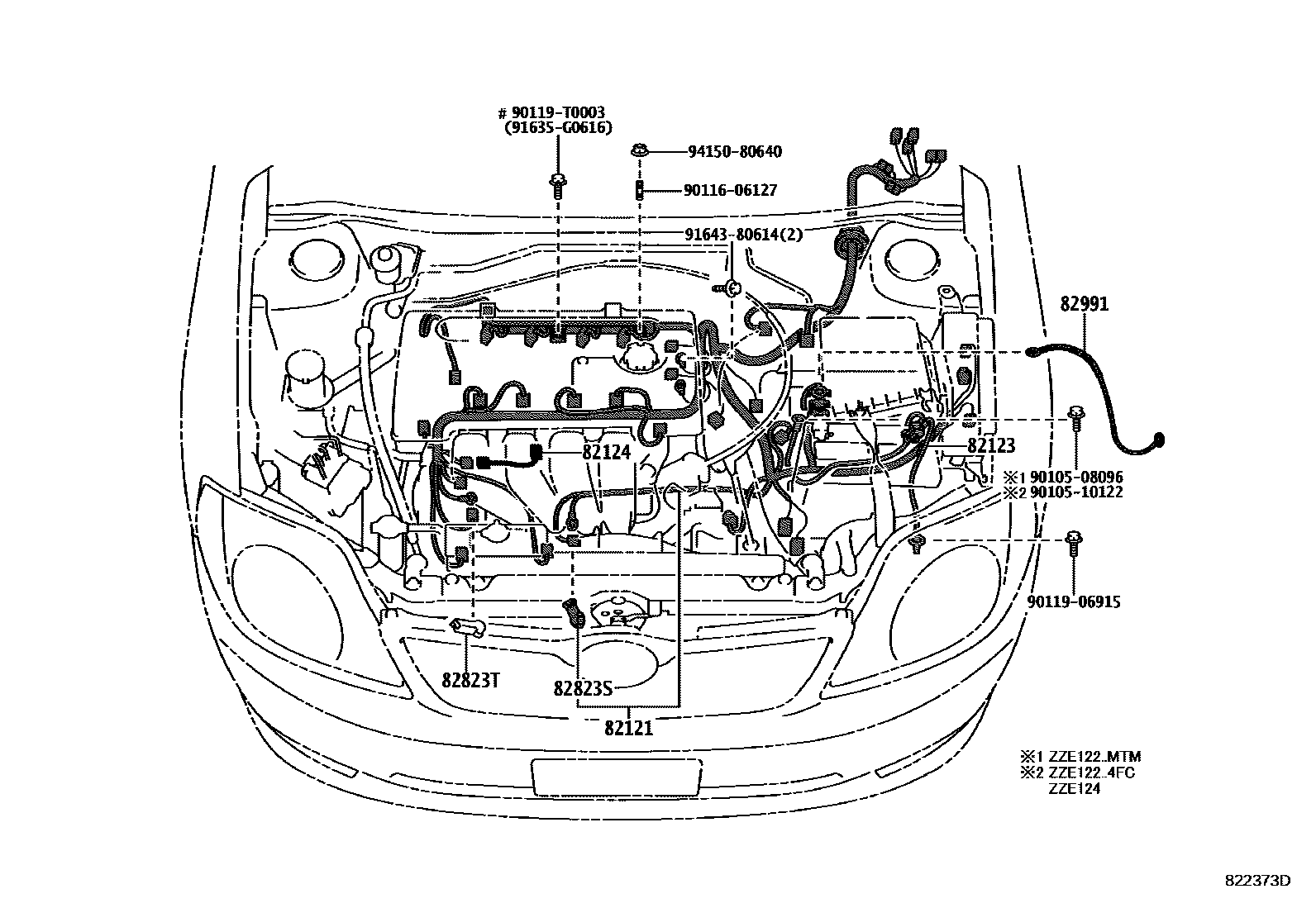

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67811F | Front door silencer pad | 67811-22070 |
| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07239 · 90980-07392 · 90980-07407 · 90980-07411 |
| 82111 | Engine room main wiring harness | 82111-12D80 · 82111-12D90 · 82111-12E00 · 82111-12E10 · 82111-12E20 · 82111-12E30 · 82111-12E40 · 82111-13760 · 82111-13780 · 82111-1K410 · 82111-1K420 · 82111-1K430 · 82111-1K440 · 82111-1K530 · 82111-1K580 · 82111-1K660 · 82111-1K670 · 82111-1K680 · 82111-1K690 · 82111-1K700 · 82111-1K710 · 82111-1K720 · 82111-1K730 · 82111-1K740 |
| 82114 | Engine room wiring harness No. 4 | 82114-12050 · 82114-12070 · 82114-12071 |
| 82121 | Engine wiring harness | 82121-12B00 · 82121-12B01 · 82121-12B10 · 82121-12B20 · 82121-12B30 · 82121-12B40 · 82121-13790 · 82121-13791 · 82121-13810 · 82121-13811 · 82121-13820 · 82121-13821 · 82121-13A10 · 82121-13A20 · 82121-13A30 · 82121-1F200 · 82121-1T450 · 82121-1T451 · 82121-1T460 · 82121-1T461 · 82121-1T470 · 82121-1T471 · 82121-1T480 · 82121-1T481 · 82121-1T490 · 82121-1T491 · 82121-1T500 · 82121-1T510 · 82121-1T650 · 82121-1T651 · 82121-1T660 · 82121-1T661 · 82121-1X020 · 82121-1X030 · 82121-1X040 · 82121-1X050 · 82121-1X060 · 82121-1X070 · 82121-1X080 |
| 82123 | Engine No. 3 wiring harness | 82123-12350 · 82123-12360 · 82123-12370 · 82123-12400 · 82123-13030 |
| 82124 | Engine No. 4 wiring harness | 82124-02030 · 82124-12130 · 82124-20200 · 82124-32050 |
| 82141 | Dashboard wiring harness | 82141-12K40 · 82141-12K41 · 82141-12K50 · 82141-12K60 · 82141-12K61 · 82141-12K70 · 82141-12K90 · 82141-12L10 · 82141-12L11 · 82141-12L30 · 82141-12L31 · 82141-12L50 · 82141-12L70 · 82141-12L90 · 82141-12L91 · 82141-12M10 · 82141-12M11 · 82141-12M30 · 82141-12M50 · 82141-12M70 · 82141-12M71 · 82141-12M91 · 82141-12N10 · 82141-12N20 · 82141-12N40 · 82141-12N60 · 82141-12N80 · 82141-12P00 · 82141-12P20 · 82141-12P40 · 82141-12P60 · 82141-12P80 · 82141-12Q00 · 82141-12Q20 · 82141-12Q40 · 82141-12Q60 · 82141-12Q80 · 82141-12R00 · 82141-12R20 · 82141-12R70 · 82141-12S50 · 82141-12S70 · 82141-12S80 · 82141-12S90 · 82141-12T00 · 82141-12T10 · 82141-12T20 · 82141-12T40 · 82141-12T50 · 82141-12T60 · 82141-12T70 · 82141-12T71 · 82141-12T80 · 82141-12T81 · 82141-12T90 · 82141-12T91 · 82141-12U00 · 82141-12U01 · 82141-12U10 · 82141-12U11 · 82141-12U20 · 82141-12U21 · 82141-13B70 · 82141-13B90 · 82141-13C11 · 82141-13C31 · 82141-13C50 · 82141-13C70 · 82141-1T180 · 82141-1T181 · 82141-1T190 · 82141-1T191 · 82141-1T200 · 82141-1T201 · 82141-1T210 · 82141-1T211 · 82141-1T220 · 82141-1T221 · 82141-1T230 · 82141-1T231 · 82141-1T240 · 82141-1T241 · 82141-1T250 · 82141-1T251 · 82141-1T260 · 82141-1T261 · 82141-1T270 · 82141-1T271 · 82141-1T370 · 82141-1X610 · 82141-1X620 · 82141-1X630 · 82141-1X640 · 82141-1X660 · 82141-1X670 · 82141-1X671 · 82141-1X680 · 82141-1X681 · 82141-1X690 · 82141-1X710 · 82141-1X720 · 82141-1X721 · 82141-1X730 · 82141-1X731 · 82141-1X740 · 82141-1X750 · 82141-1X760 · 82141-1X761 · 82141-1X770 · 82141-1X771 · 82141-1X780 · 82141-1X781 · 82141-1X790 · 82141-1X800 · 82141-1X801 · 82141-1X810 · 82141-1X811 · 82141-1X820 · 82141-1X830 · 82141-1X840 · 82141-1X841 · 82141-1X850 · 82141-1X851 · 82141-1X860 · 82141-1X861 · 82141-1X870 · 82141-1X880 · 82141-1X881 · 82141-1X890 · 82141-1Y010 · 82141-1Y020 · 82141-1Y030 · 82141-1Y040 · 82145-12730 · 82145-12731 · 82145-13190 · 82145-13191 · 82145-13210 · 82145-13211 · 82145-13220 · 82145-13221 · 82146-13010 · 82146-13011 · 82146-13020 · 82146-13030 · 82146-13031 · 82146-13040 · 82146-13041 · 82146-13050 · 82146-13051 · 82146-13060 · 82146-13061 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12110 · 82143-12111 · 82143-12130 · 82143-12131 · 82143-12171 · 82143-12172 |
| 82151 | Right front door wiring harness | 82151-12A30 · 82151-12A40 · 82151-12A50 · 82151-12A70 · 82151-12A90 · 82151-12B00 · 82151-1E180 · 82151-1E190 · 82151-1E230 · 82151-1E240 · 82151-1E310 · 82151-1E380 · 82151-1E390 · 82151-1E400 · 82151-1E410 · 82151-1E420 |
| 82152 | Left front door wiring harness | 82151-12A50 · 82151-12A70 · 82151-1E180 · 82151-1E190 · 82152-12A60 · 82152-12A70 · 82152-1A750 · 82152-1A760 · 82152-1A810 · 82152-1A880 · 82152-1A890 · 82152-1E010 · 82152-1E020 · 82152-1E030 |
| 82153 | Rear door wiring harness No. 1 | 82153-12370 · 82153-12390 · 82153-12400 · 82153-12430 · 82153-12440 |
| 82154 | Rear door wiring harness No. 2 | 82153-12370 · 82153-12390 · 82153-12400 · 82154-12370 · 82154-12380 · 82154-12430 · 82154-12440 |
| 82161 | floor wiring harness | 82161-12A80 · 82161-12A90 · 82161-12B00 · 82161-12B10 · 82161-12B20 · 82161-13B30 · 82161-13B40 · 82161-13B50 · 82161-13B60 · 82161-1F800 · 82161-1F801 · 82161-1F810 · 82161-1F811 · 82161-1N290 · 82161-1N291 · 82161-1N300 · 82161-1N340 · 82161-1N410 · 82161-1N420 · 82161-1N510 · 82161-1N520 · 82161-1N560 · 82199-13190 · 82199-13200 · 82199-13210 · 82199-13220 |
| 82171 | Roof No. 1 wiring harness | 82171-12850 · 82171-12880 · 82171-12890 · 82171-1A020 · 82171-1A090 · 82171-1A300 · 82171-1A310 |
| 82184 | Rear door No. 1 wiring harness | 82184-13410 · 82184-13460 · 82184-13500 · 82184-13510 · 82184-13511 |
| 82185 | Rear door wiring harness No. 2 | 82185-13550 · 82185-13560 · 82185-13570 · 82185-13680 · 82185-13690 · 82185-13700 · 82185-13710 |
| 82187 | Rear window wiring harness No. 2 | 82187-12220 |

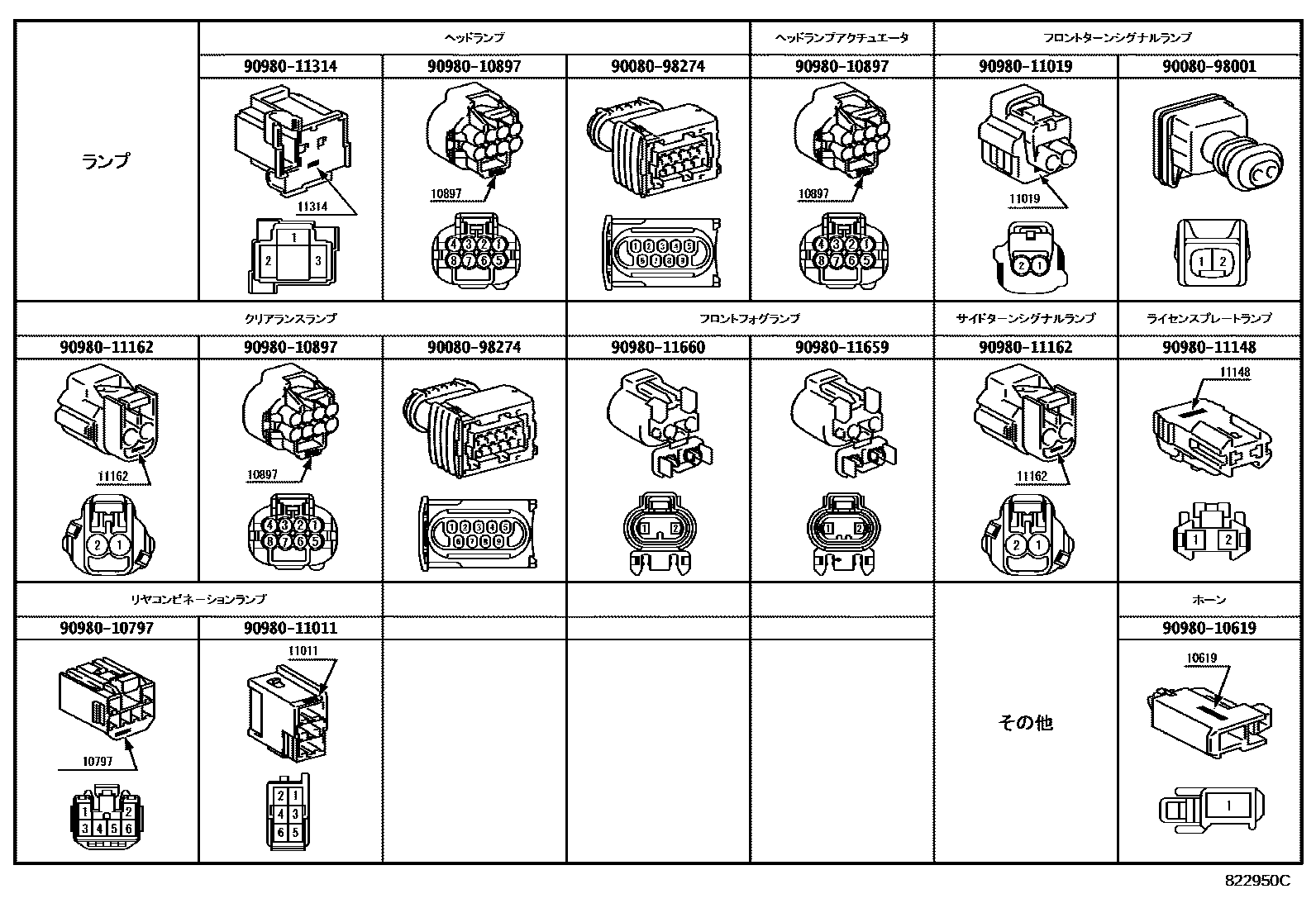

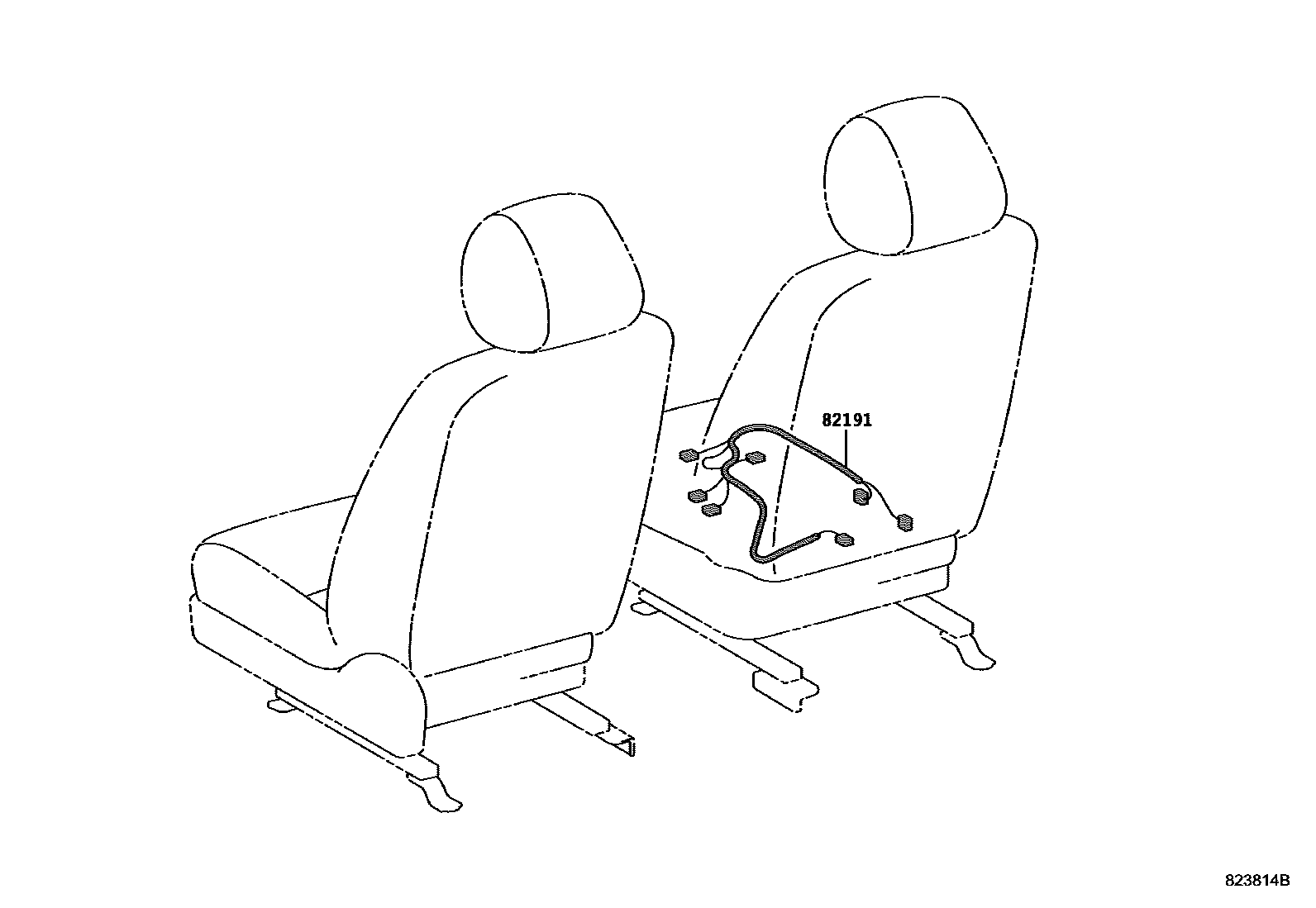

| 82191 | Front right seat wiring harness | 82191-12010 |
| 82210C | fuse | 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 |
| 82219A | sensor harness | 82219-52010 · 82219-52040 |
| 82223 | switch harness | 82223-12620 · 82223-12630 · 82223-12632 · 82223-12640 · 82223-12641 |
| 82223B | Switch No. 2 wiring harness | 82223-13030 |
| 82223D | Switch No. 3 wiring harness | 82223-12680 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-12250 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-12290 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-1A760 · 82817-1A761 · 82817-1A830 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12090 · 82991-12100 |
