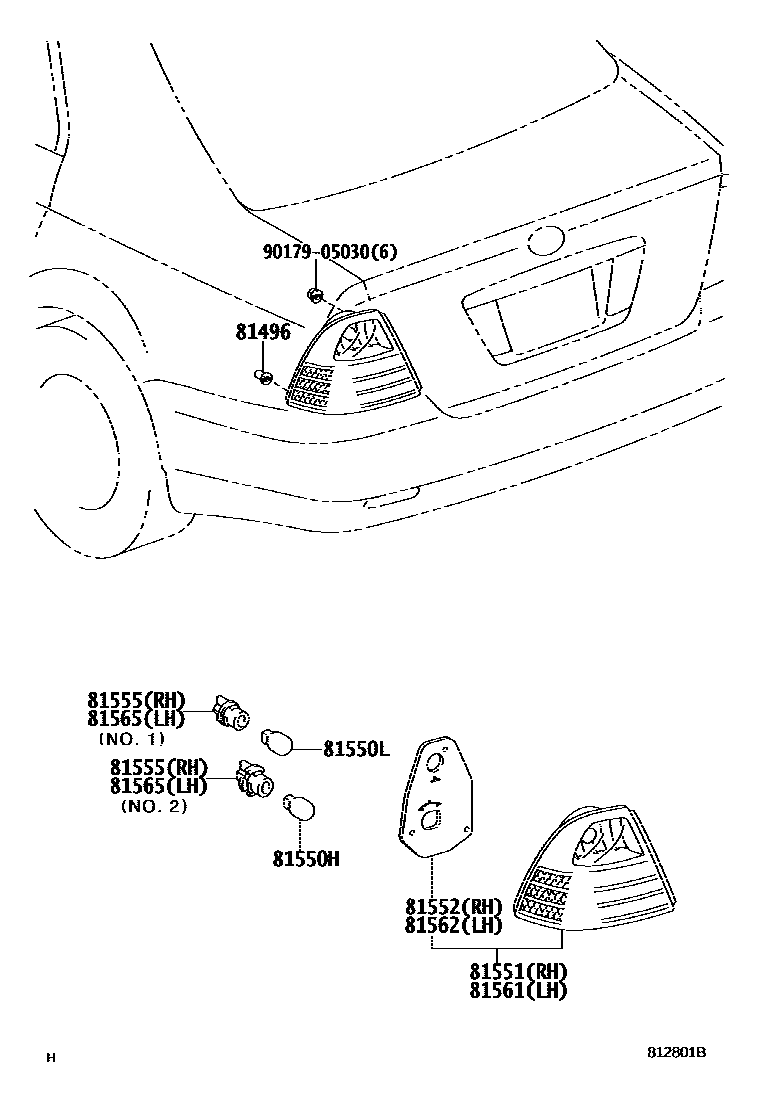

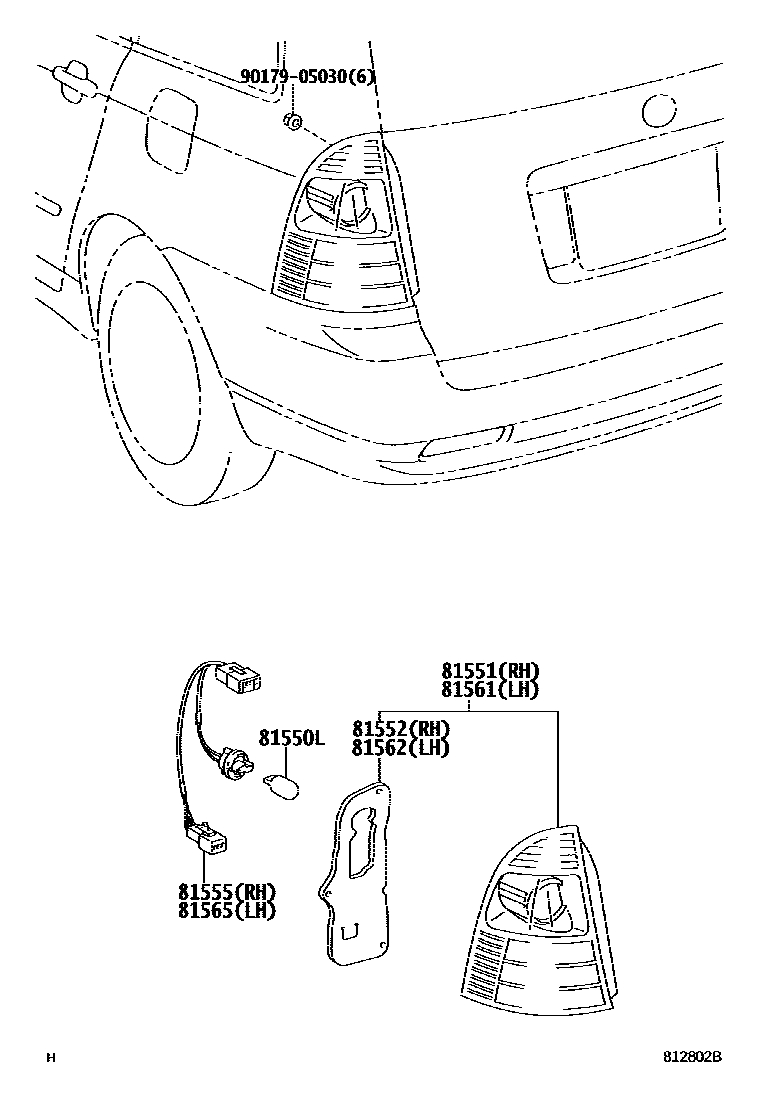

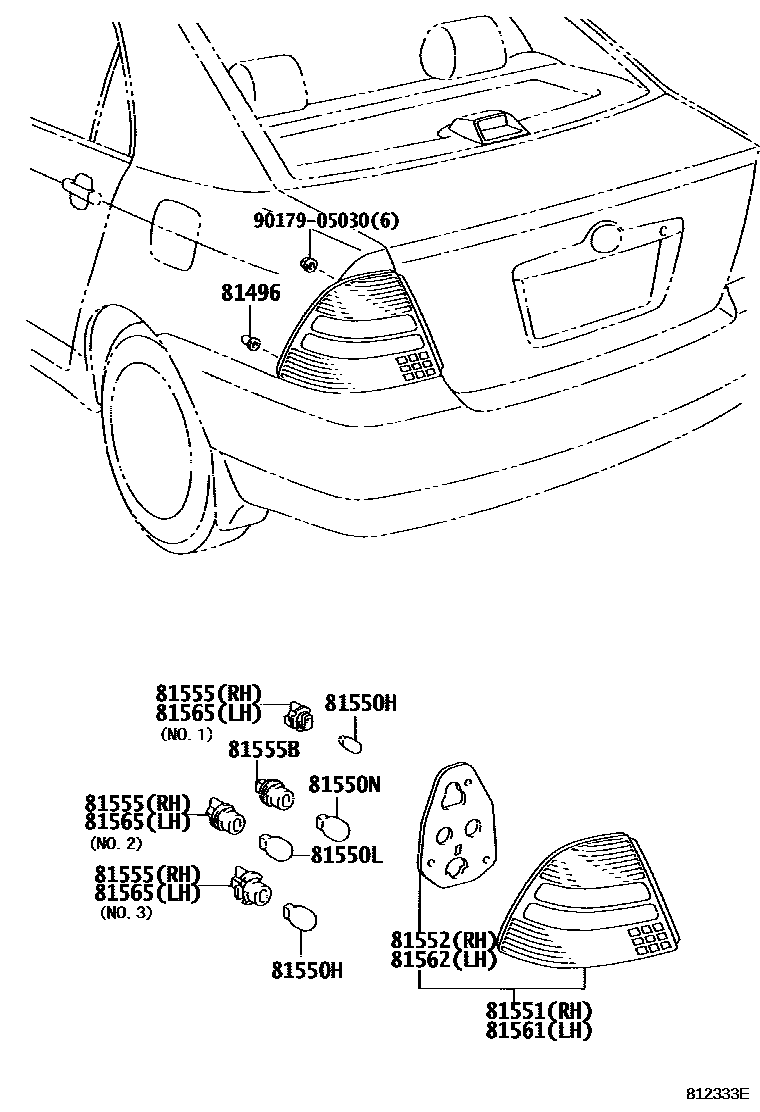

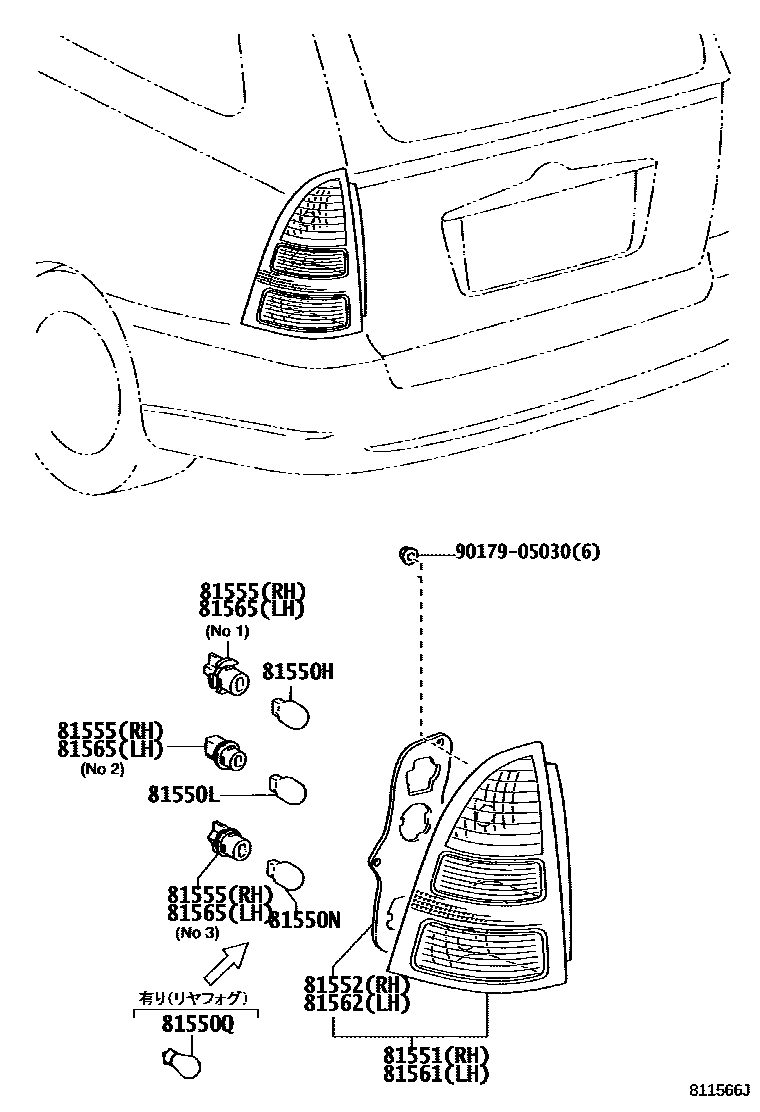

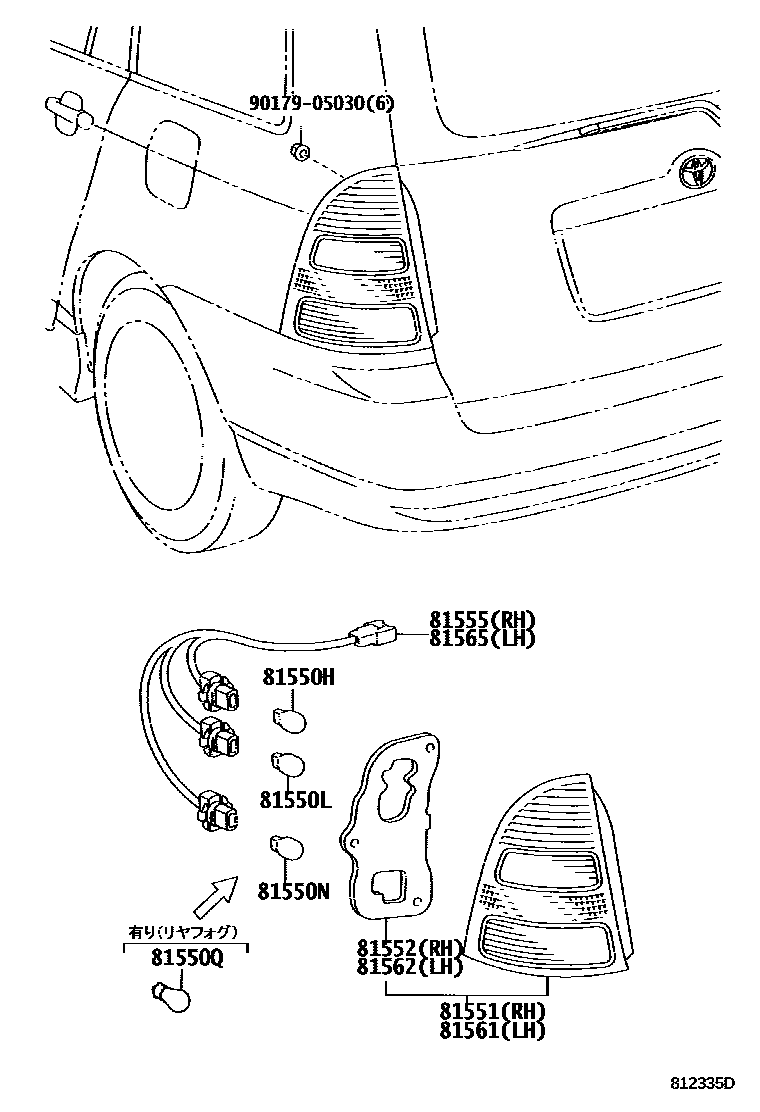

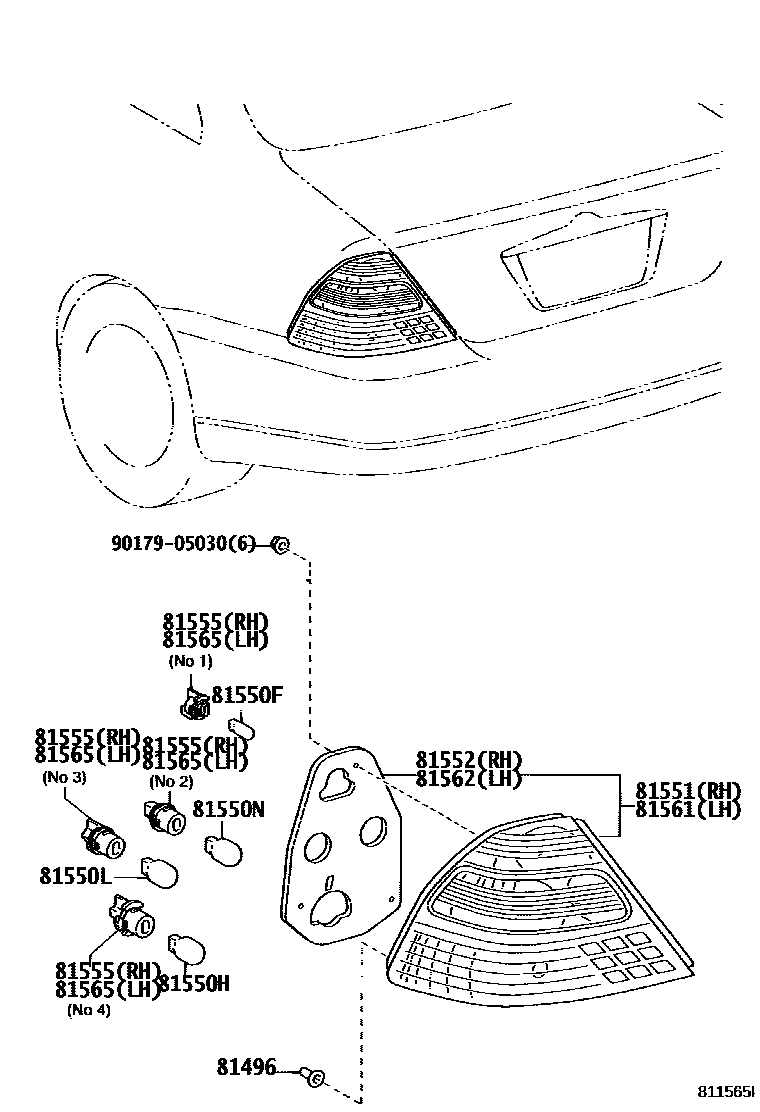

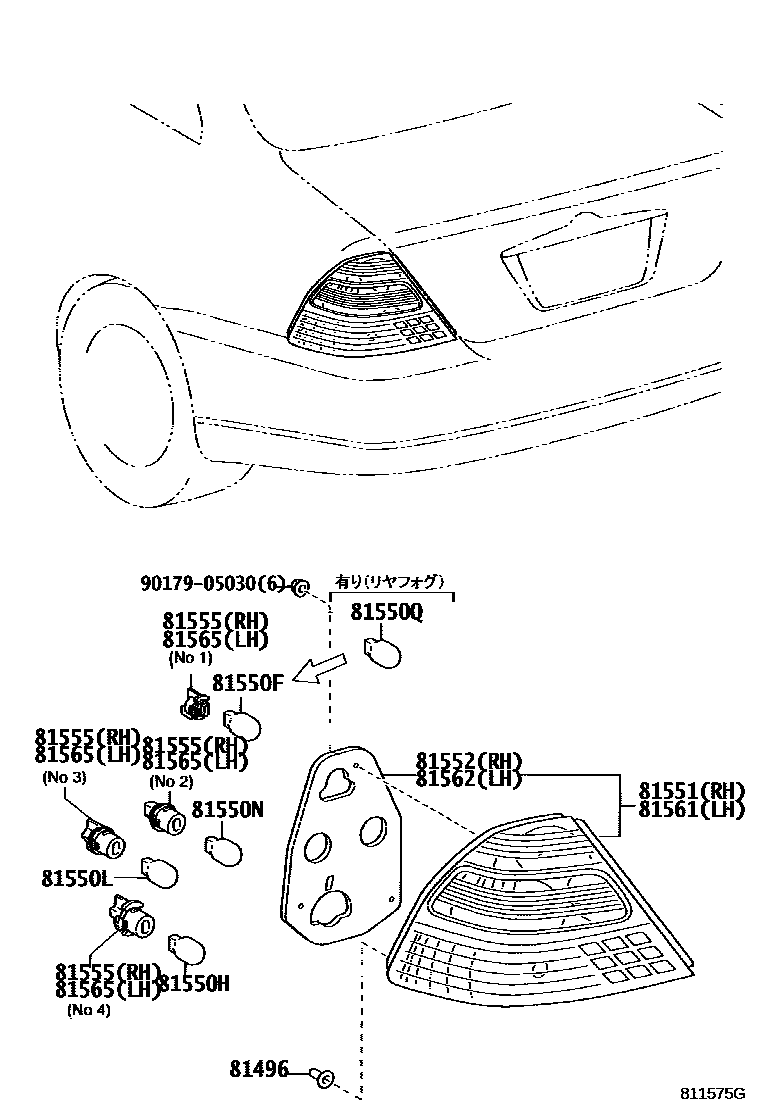

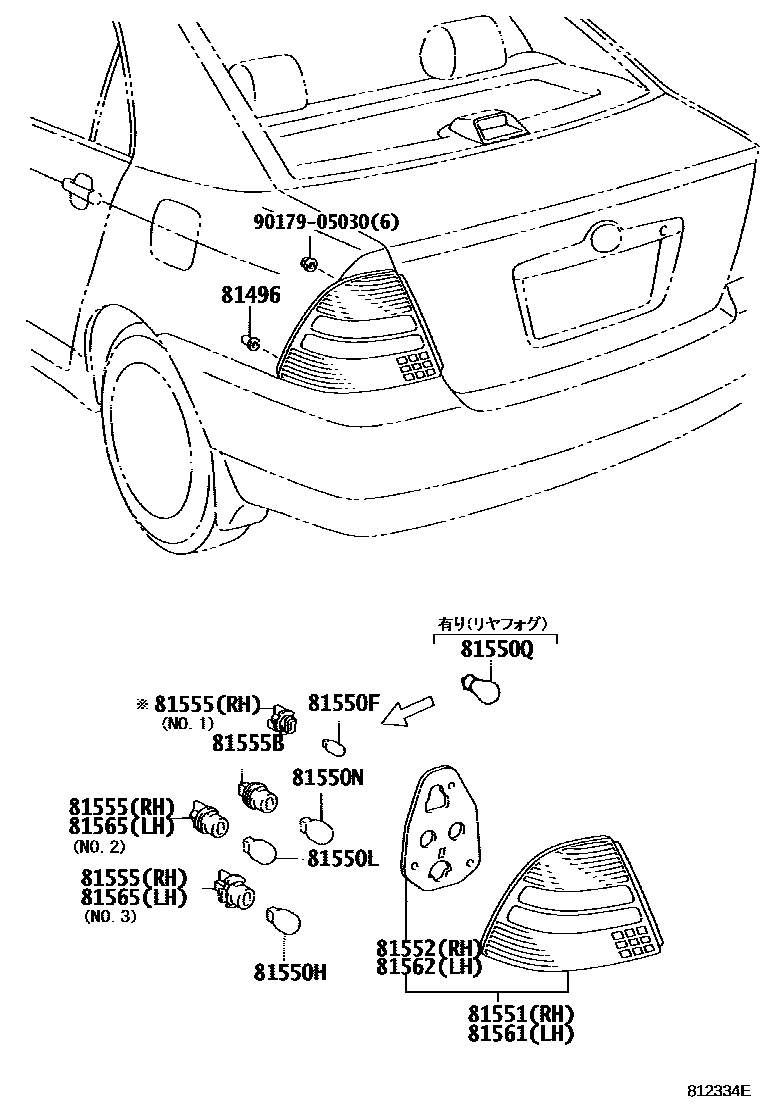

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 8 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-12020 |
| 81550F | tail light bulb | 99132-12050 |
| 81550H | Tail and brake light bulbs | 90981-13044 · 99132-12050 |
| 81550L | Rear turn signal light bulb | 90981-13043 · 90981-15011 |
| 81550N | reversing light bulb | 90981-13043 |
| 81550Q | Rear fog light bulb No. 1 | 90981-11059 · 90981-13043 |
| 81551 | Right rear combination lamp shade | 81551-13460 · 81551-13470 · 81551-13570 · 81551-13571 · 81551-13590 · 81551-13591 · 81551-13680 · 81551-1E040 · 81551-1E200 · 81551-1E210 · 81551-1E240 · 81551-1E250 |
| 81552 | Right rear combination lamp shade gasket | 81552-13460 · 81552-13570 · 81552-13680 · 81552-1E040 · 81552-1E200 · 81552-1E240 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-13570 · 81555-13571 · 81555-13590 · 81555-13591 · 81555-13680 · 90075-60002 · 90075-60026 · 90075-60033 · 90075-60034 · 90075-60035 · 90075-60036 · 90075-60043 · 90075-60044 |
| 81555B | No. 1 lamp holder plug | 90075-60052 |
| 81561 | Left rear combination lamp shade | 81561-13460 · 81561-13560 · 81561-13561 · 81561-13640 · 81561-1A890 · 81561-1E160 · 81561-1E180 · 81561-1E200 · 81561-1E210 |
| 81562 | Left rear combination lamp shade gasket | 81552-13460 · 81552-13570 · 81552-13680 · 81552-1E040 · 81552-1E200 · 81552-1E240 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-13570 · 81555-13571 · 81555-13680 · 90075-60002 · 90075-60026 · 90075-60033 · 90075-60034 · 90075-60035 · 90075-60036 · 90075-60043 · 90075-60044 |
