Toyota COROLLA 起动机 — Figure 1904

Toyota COROLLA EPC diagram 1904, 起动机, with 6 images and 7 PNC and OE references.

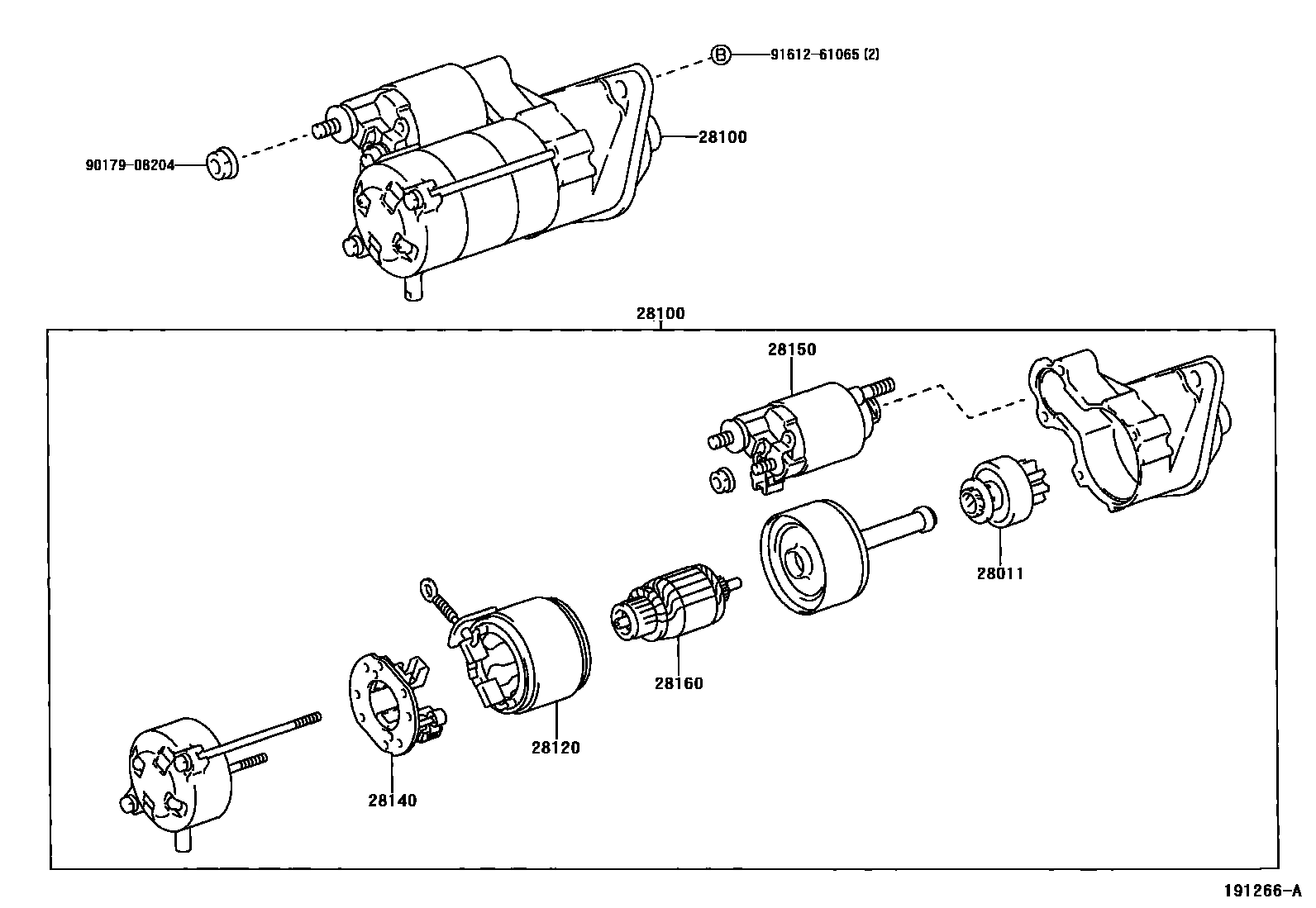

Toyota COROLLA 起动机 EPC diagram — 191266A
起动机 — 191266A (200008 – 200208)

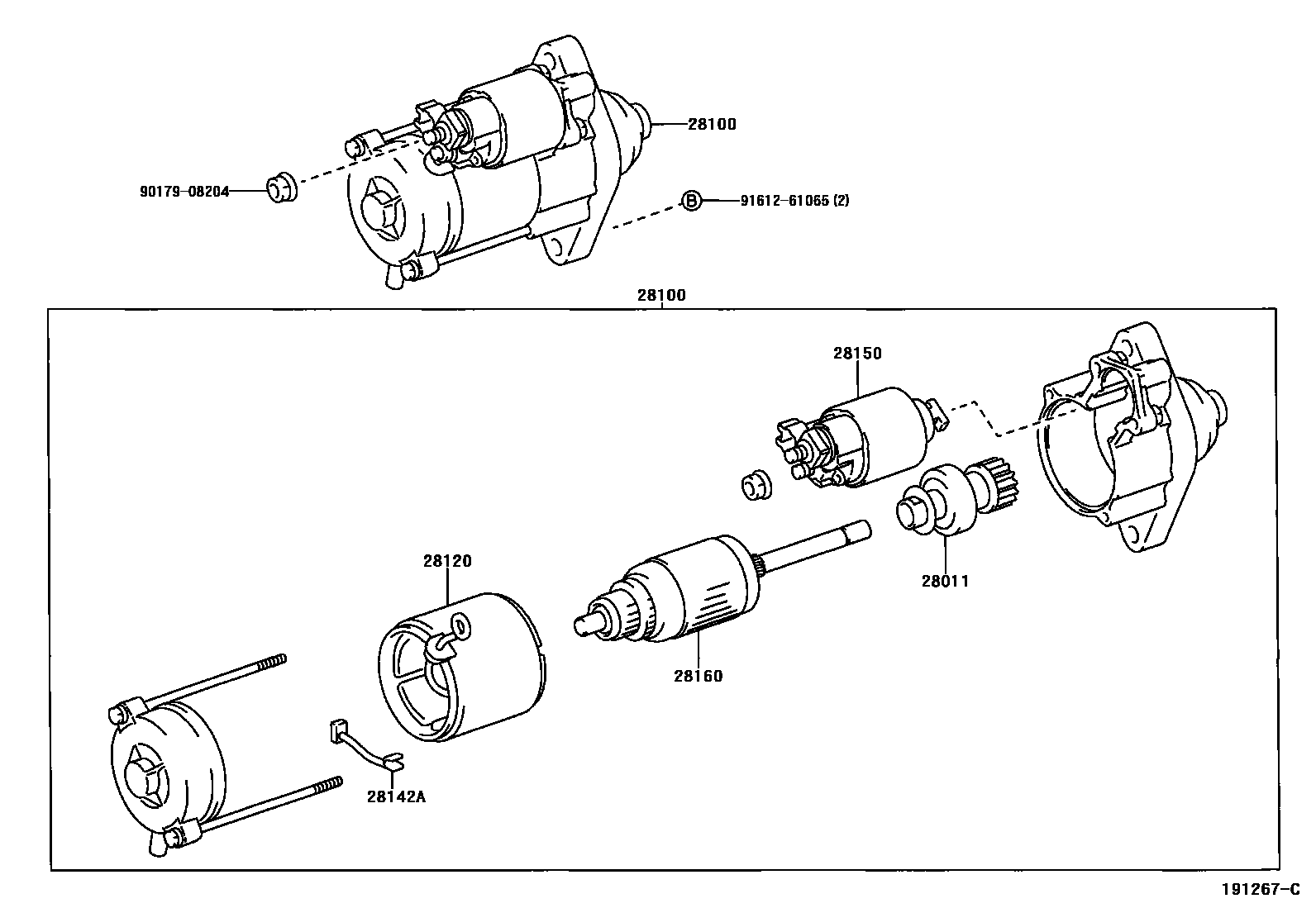

Toyota COROLLA 起动机 EPC diagram — 191267C
起动机 — 191267C (200008 – 200208)

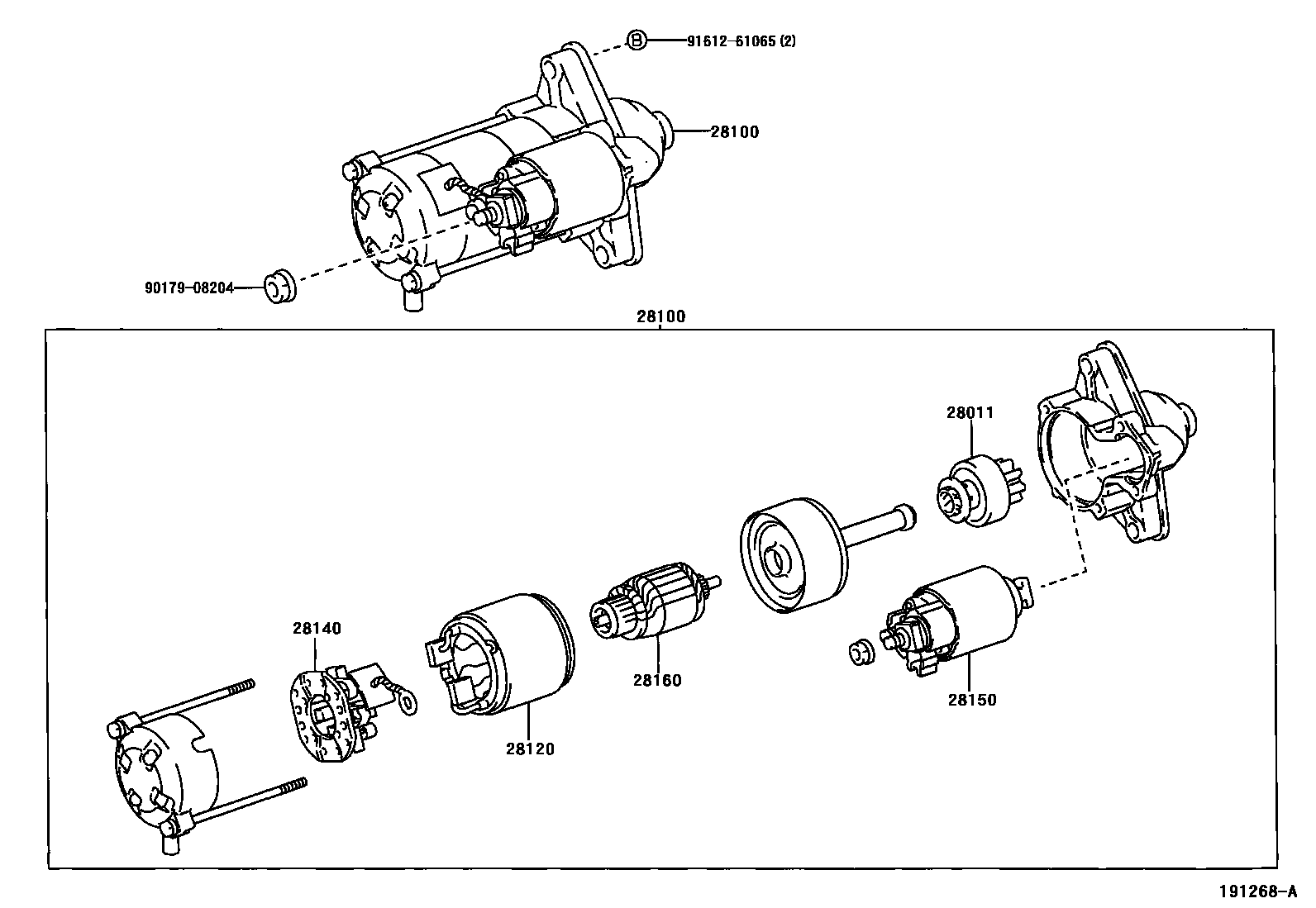

Toyota COROLLA 起动机 EPC diagram — 191268A
起动机 — 191268A (200008 – 999999)

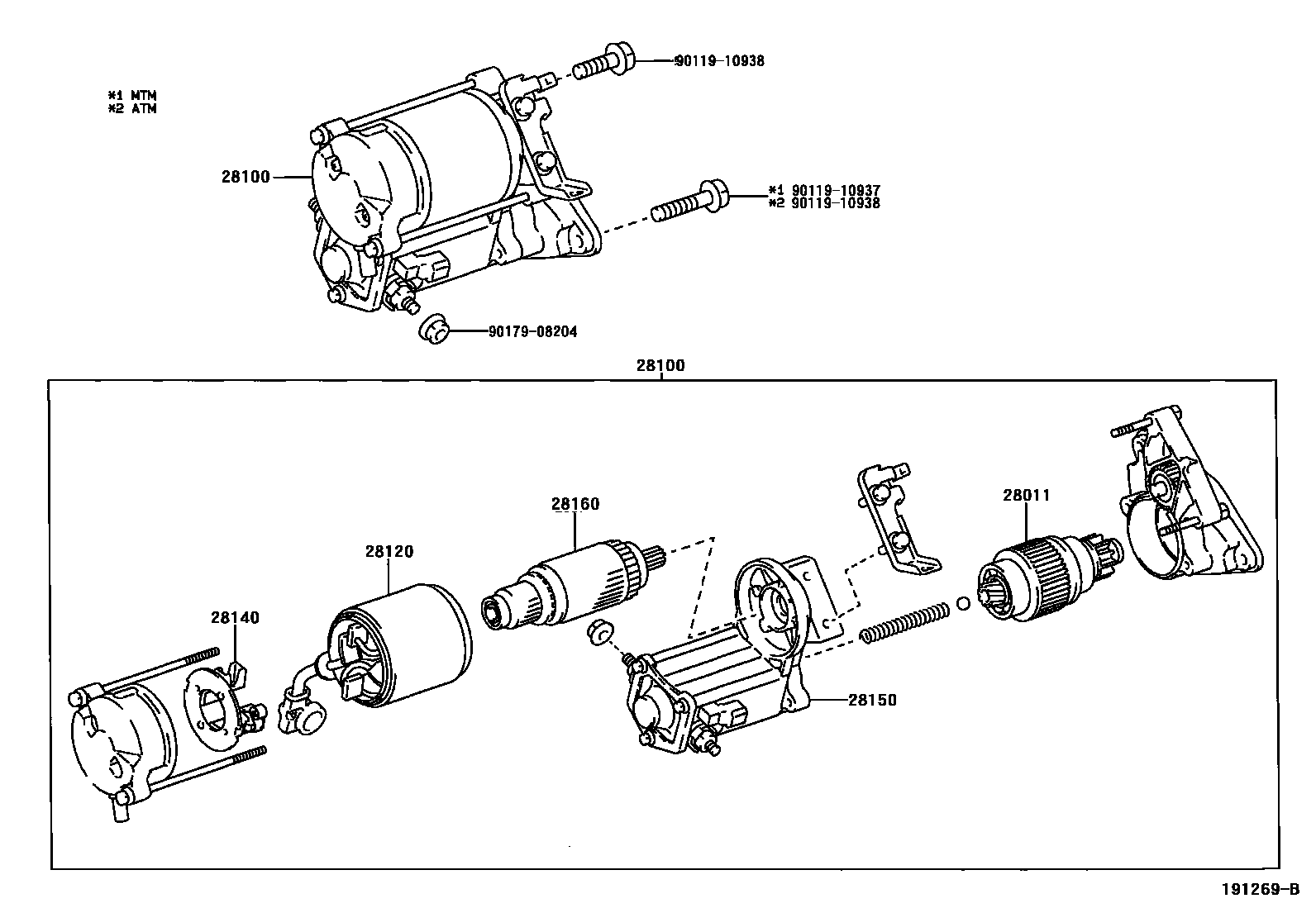

Toyota COROLLA 起动机 EPC diagram — 191269B
起动机 — 191269B (200008 – 200404)

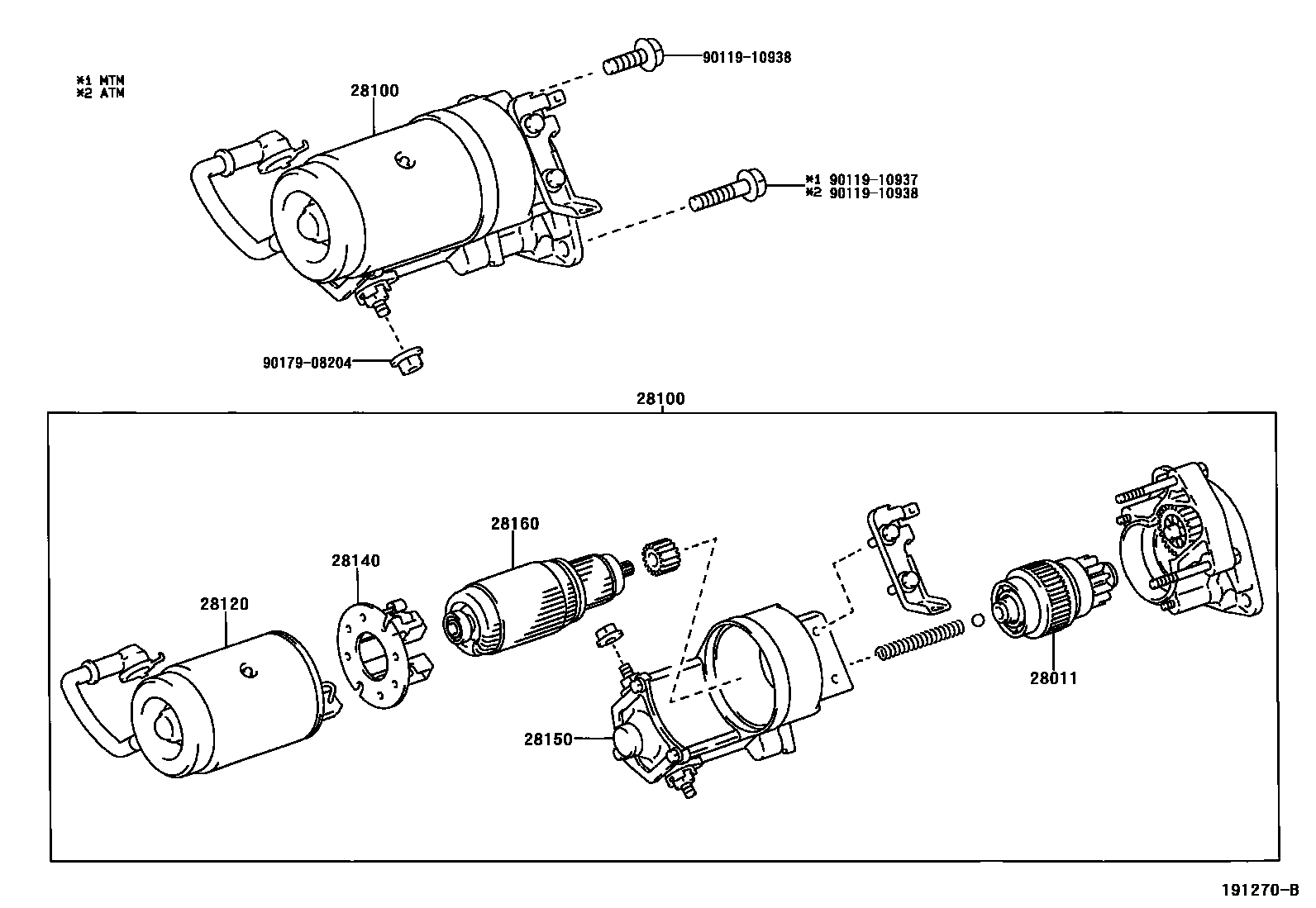

Toyota COROLLA 起动机 EPC diagram — 191270B
起动机 — 191270B (200008 – 200404)

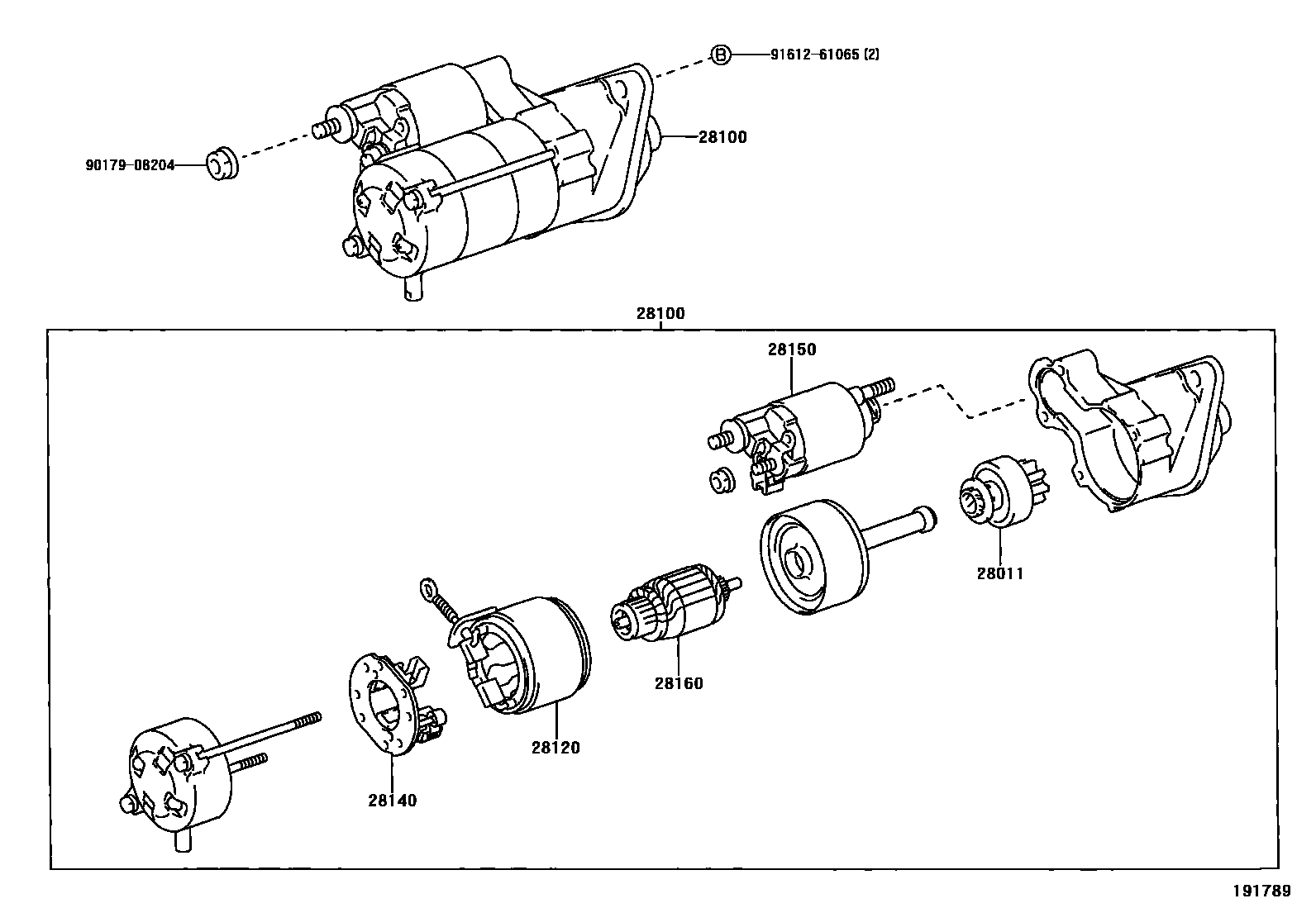

Toyota COROLLA 起动机 EPC diagram — 191789
起动机 — 191789 (200208 – 999999)

PNC and OE references

PNCPart nameOE numbers
28011Starter clutch sub-assembly28011-21050 · 28011-64010 · 28011-64130 · 28011-70020
28100Starter assembly28100-21020 · 28100-21030 · 28100-21050 · 28100-22030 · 28100-22040 · 28100-64340 · 28100-64350
28120Starter yoke assembly28120-23020 · 28120-55050 · 28120-64040 · 28120-70020 · 28120-70050
28140Starter brush holder assembly28140-64040 · 28140-64130 · 28140-70020
28142Astarter components28142-10020
28150Starter electromagnetic switch assembly28150-16160 · 28150-64310 · 28150-64341 · 28150-70030
28160Starter armature assembly28160-21050 · 28160-64041 · 28160-70021 · 28160-70050 · 28160-74070
