Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 6 images and 7 PNC and OE references.

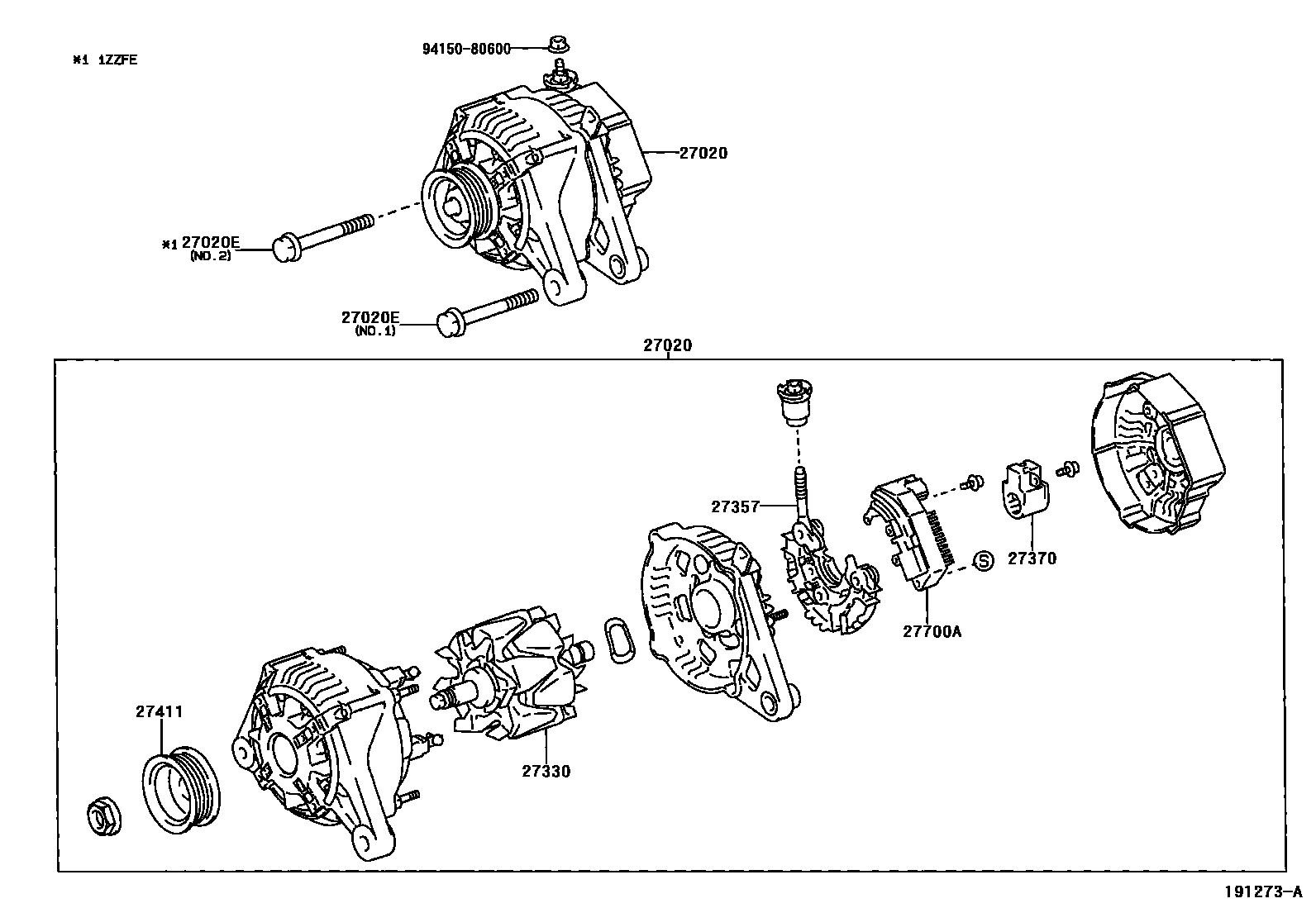

Toyota COROLLA Alternator EPC diagram — 191273A
Alternator — 191273A (200008 – 999999)

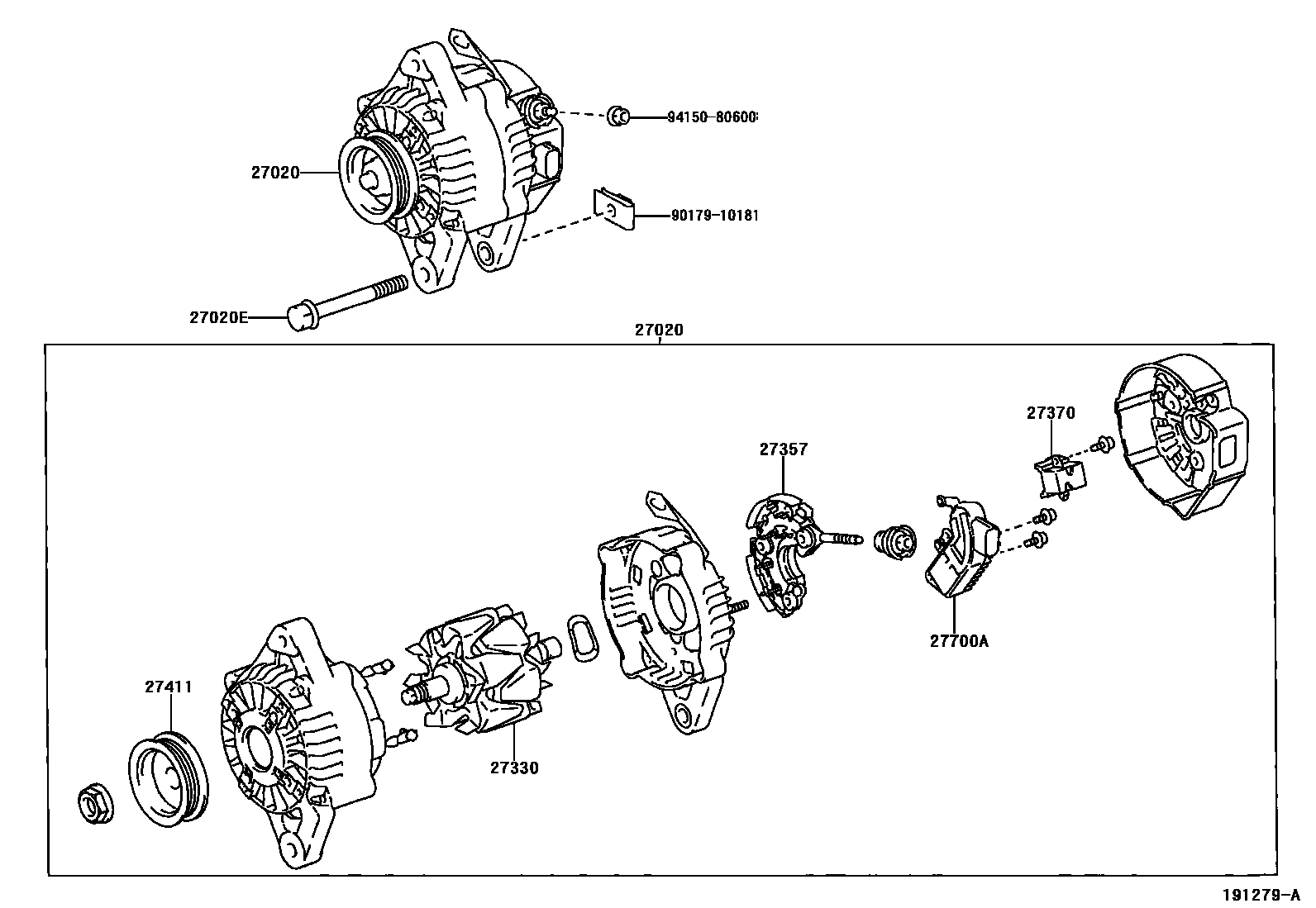

Toyota COROLLA Alternator EPC diagram — 191279A
Alternator — 191279A (200008 – 999999)

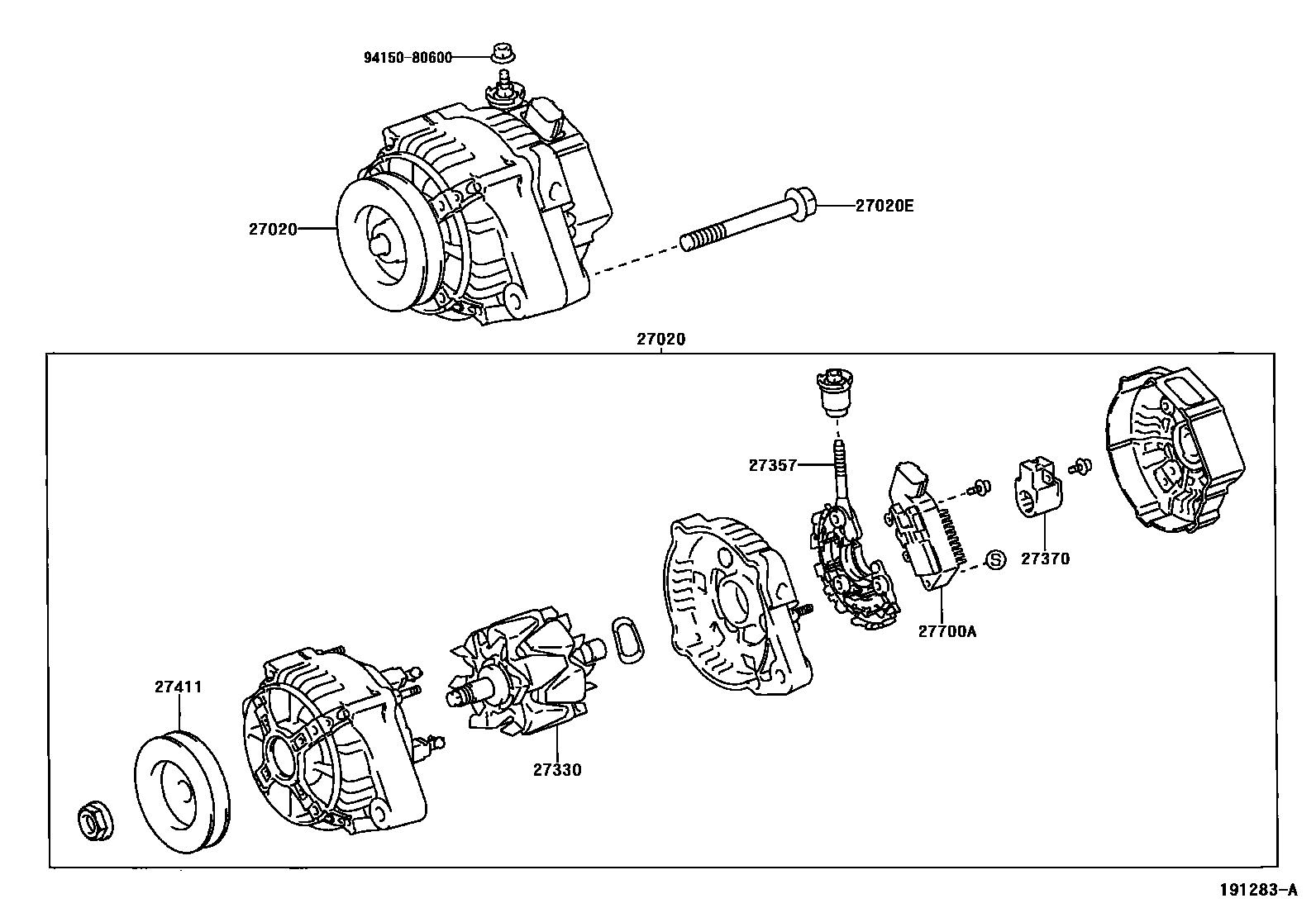

Toyota COROLLA Alternator EPC diagram — 191283A
Alternator — 191283A (200008 – 999999)

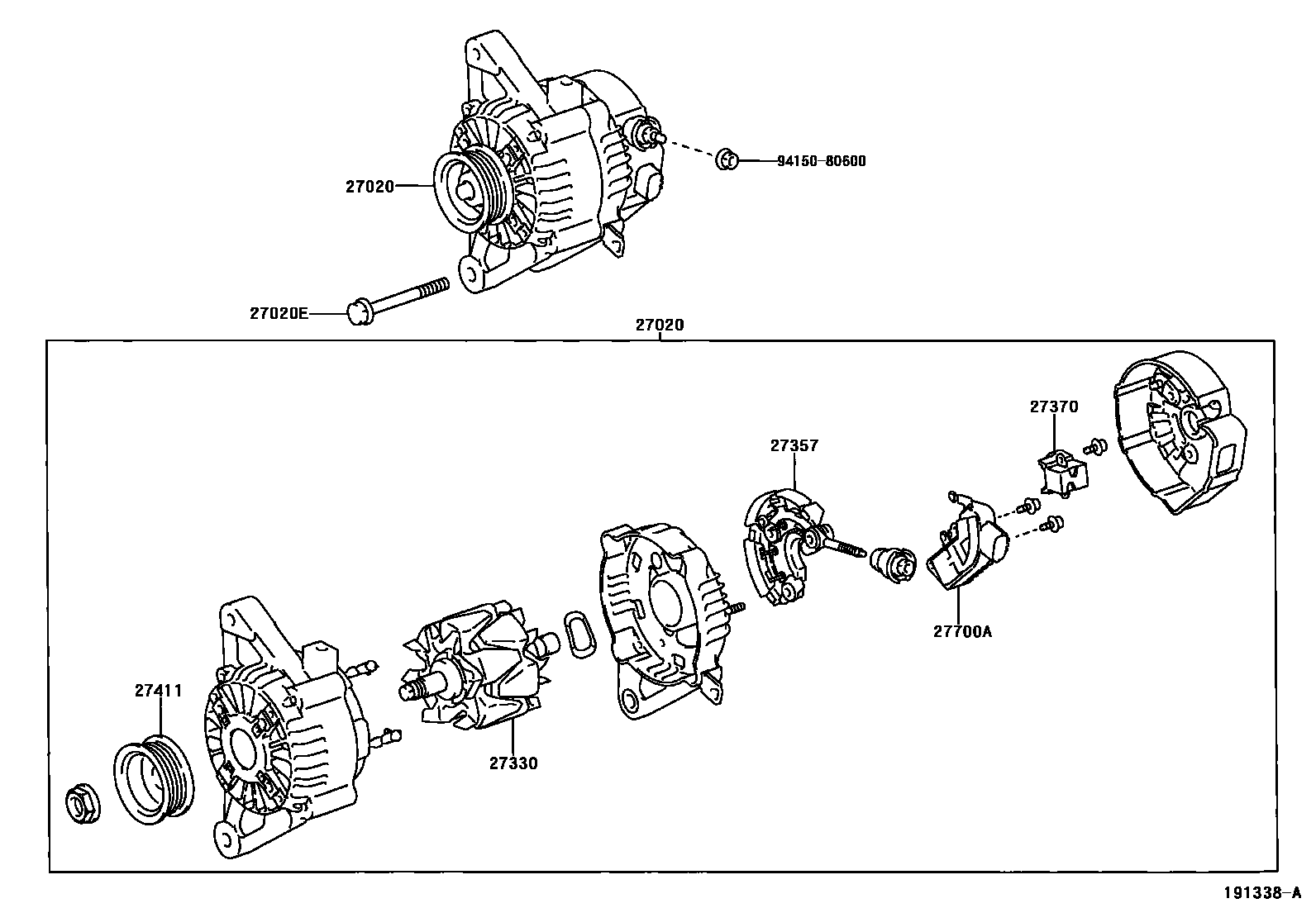

Toyota COROLLA Alternator EPC diagram — 191338A
Alternator — 191338A (200008 – 999999)

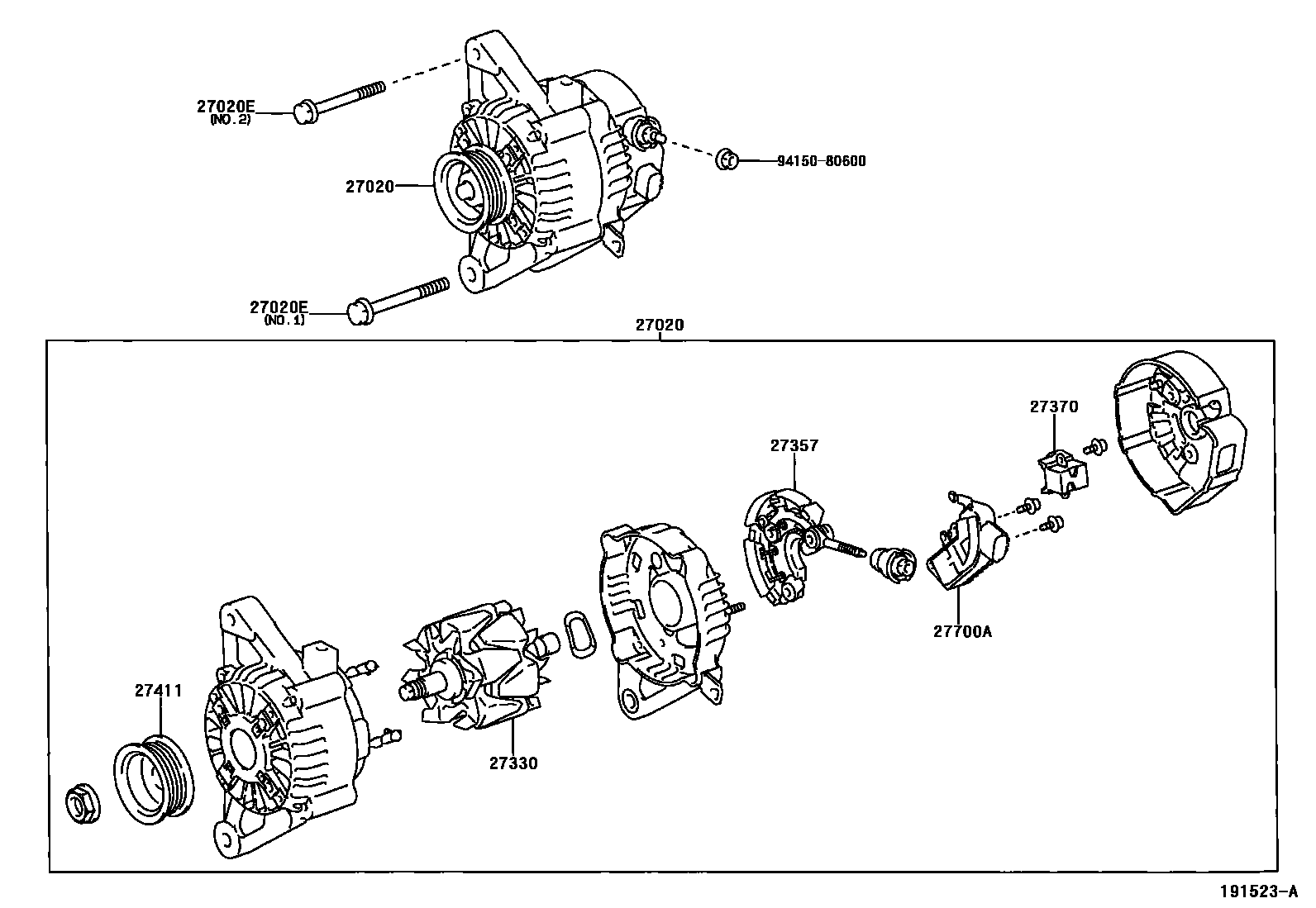

Toyota COROLLA Alternator EPC diagram — 191523A
Alternator — 191523A (200404 – 999999)

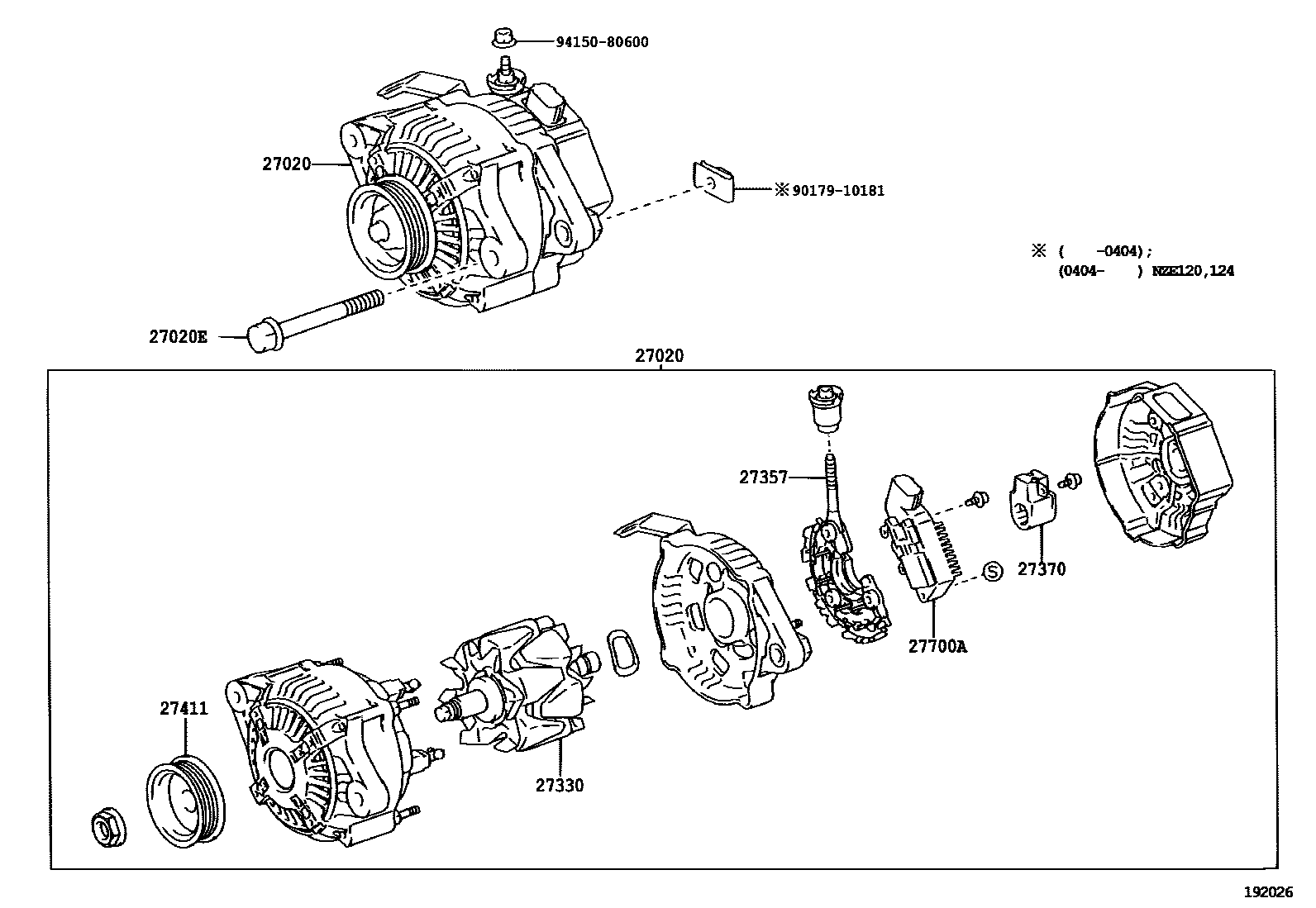

Toyota COROLLA Alternator EPC diagram — 192026
Alternator — 192026 (200008 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-21050 · 27060-21060 · 27060-21070 · 27060-21080 · 27060-22040 · 27060-22120 · 27060-22140 · 27060-22170 · 27060-22180 · 27060-22190 · 27060-22200 · 27060-64420 · 27060-64430
27020EBolts (for generator)90105-10038 · 90105-10075 · 90105-10223 · 90901-05004 · 91511-80830
27330Alternator Rotor Assembly27330-16390 · 27330-67100 · 27330-74550
27357Generator rectifier frame27357-21060 · 27357-22050 · 27357-22190 · 27357-22200
27370Alternator Brush Holder Assembly27370-35060 · 27370-75060
27411Alternator Pulley27411-11060 · 27411-22080 · 27411-50050 · 27411-50190 · 27411-64360 · 27411-65010
27700AGenerator voltage regulator assembly27700-13130 · 27700-20050 · 27700-21020 · 27700-21030 · 27700-21040
