Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 8 images and 18 PNC and OE references.

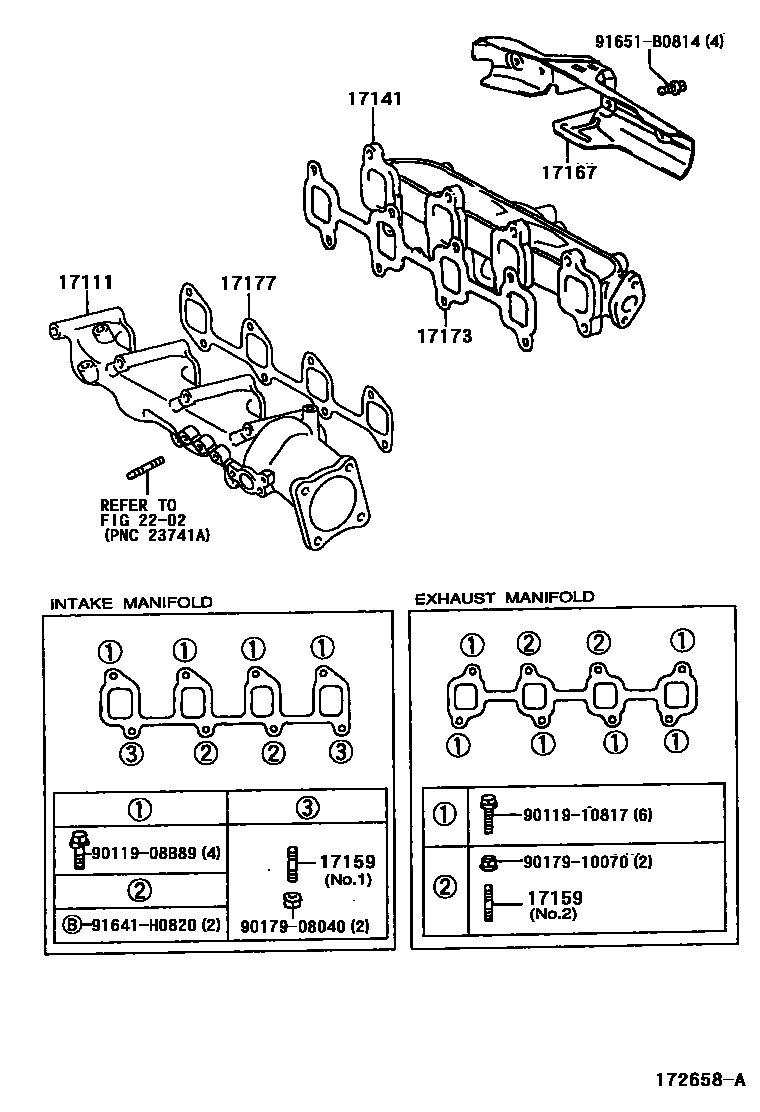

Toyota COROLLA Manifold EPC diagram — 172658A
Manifold — 172658A (200008 – 999999)

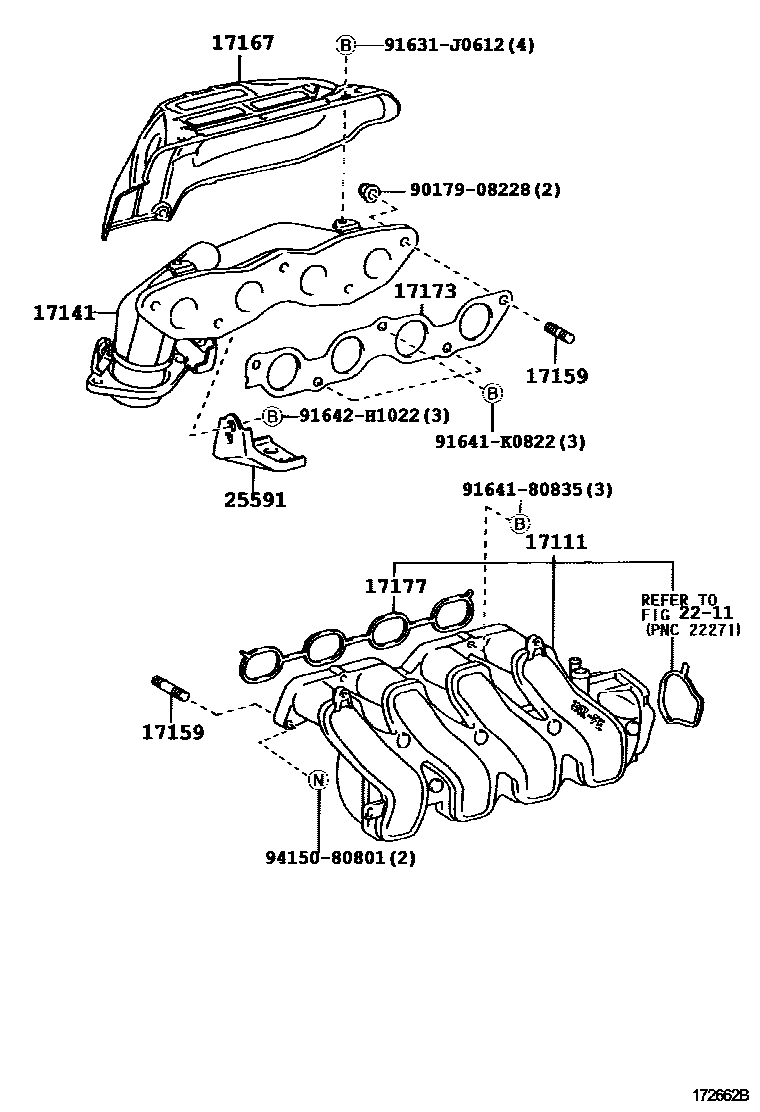

Toyota COROLLA Manifold EPC diagram — 172662B
Manifold — 172662B (200008 – 200209)

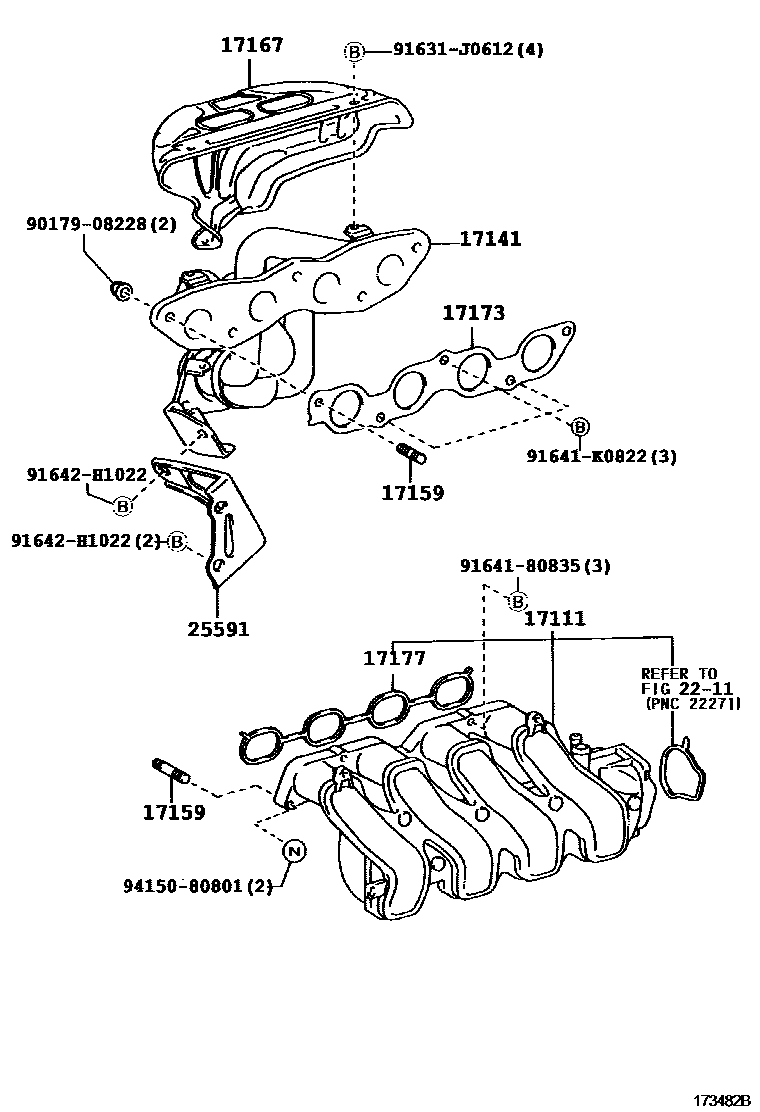

Toyota COROLLA Manifold EPC diagram — 173482B
Manifold — 173482B (200008 – 999999)

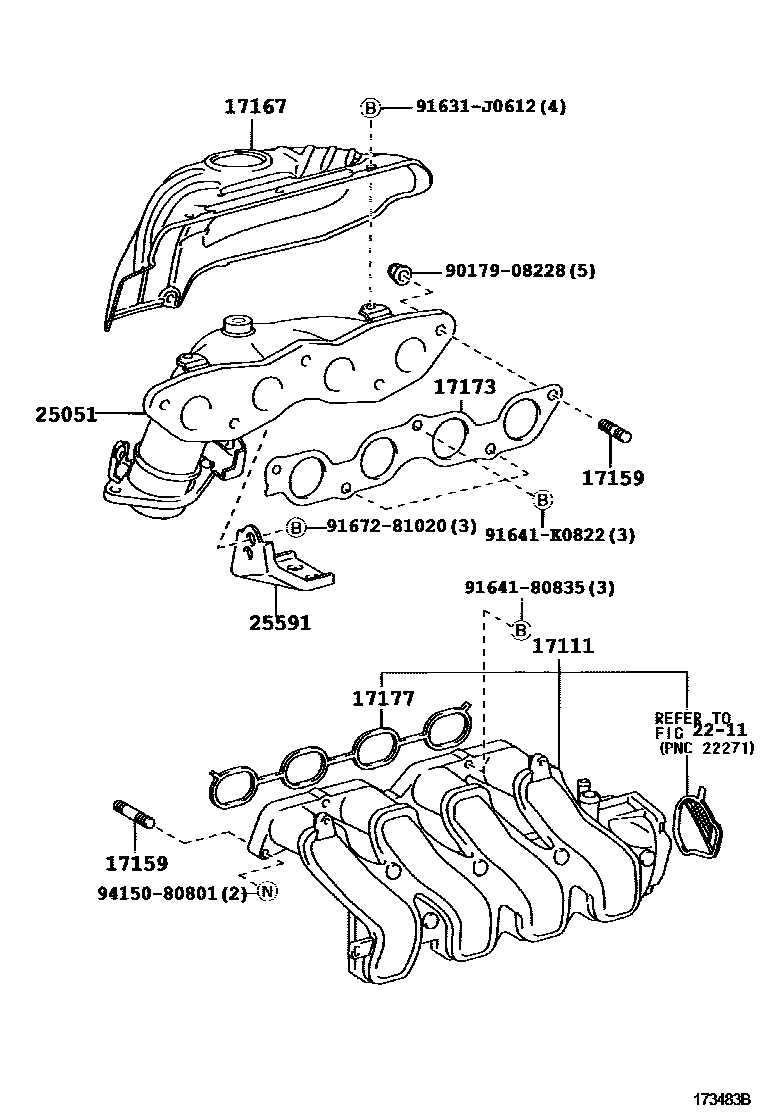

Toyota COROLLA Manifold EPC diagram — 173483C
Manifold — 173483C (200209 – 999999)

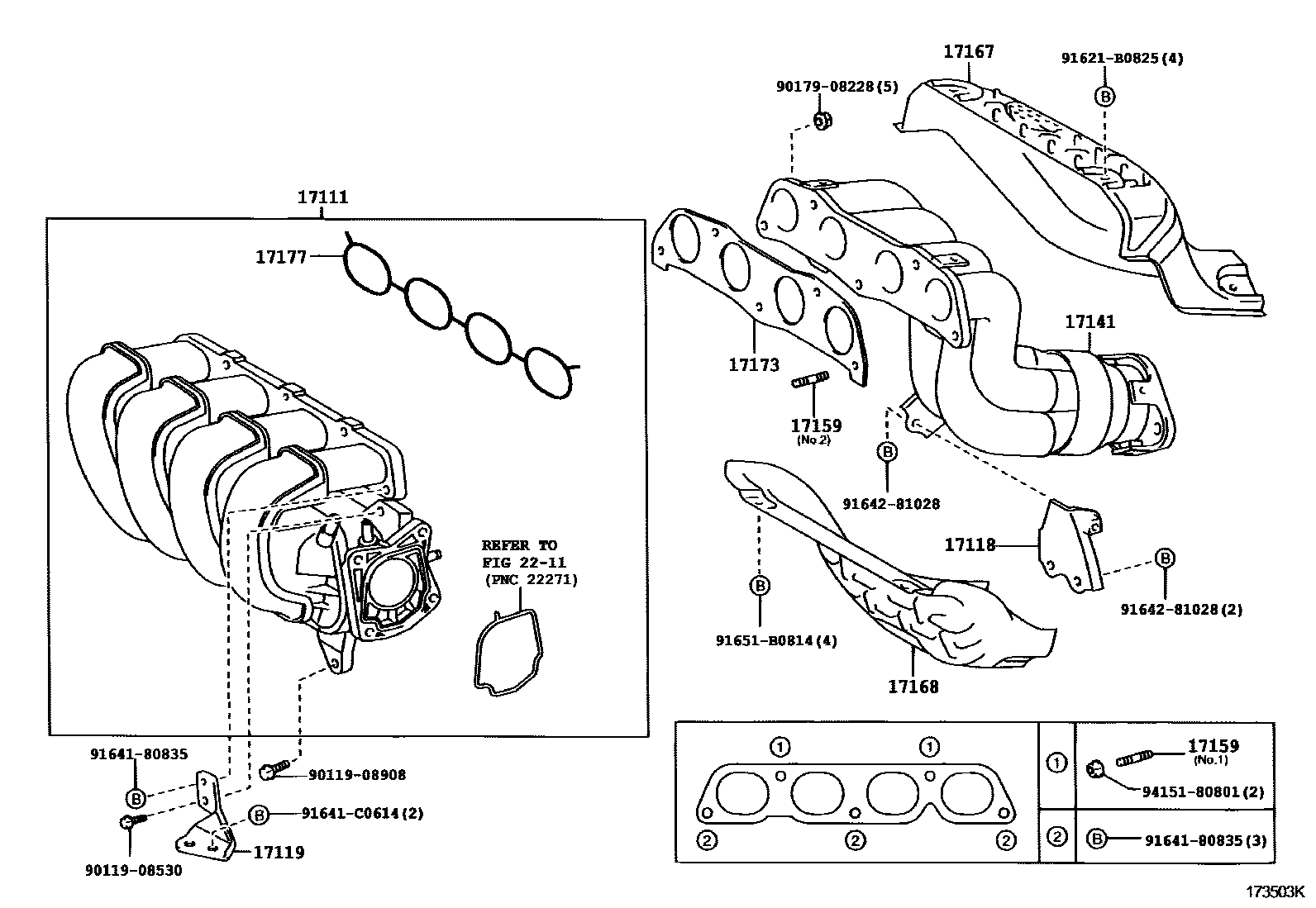

Toyota COROLLA Manifold EPC diagram — 173503K
Manifold — 173503K (200008 – 999999)

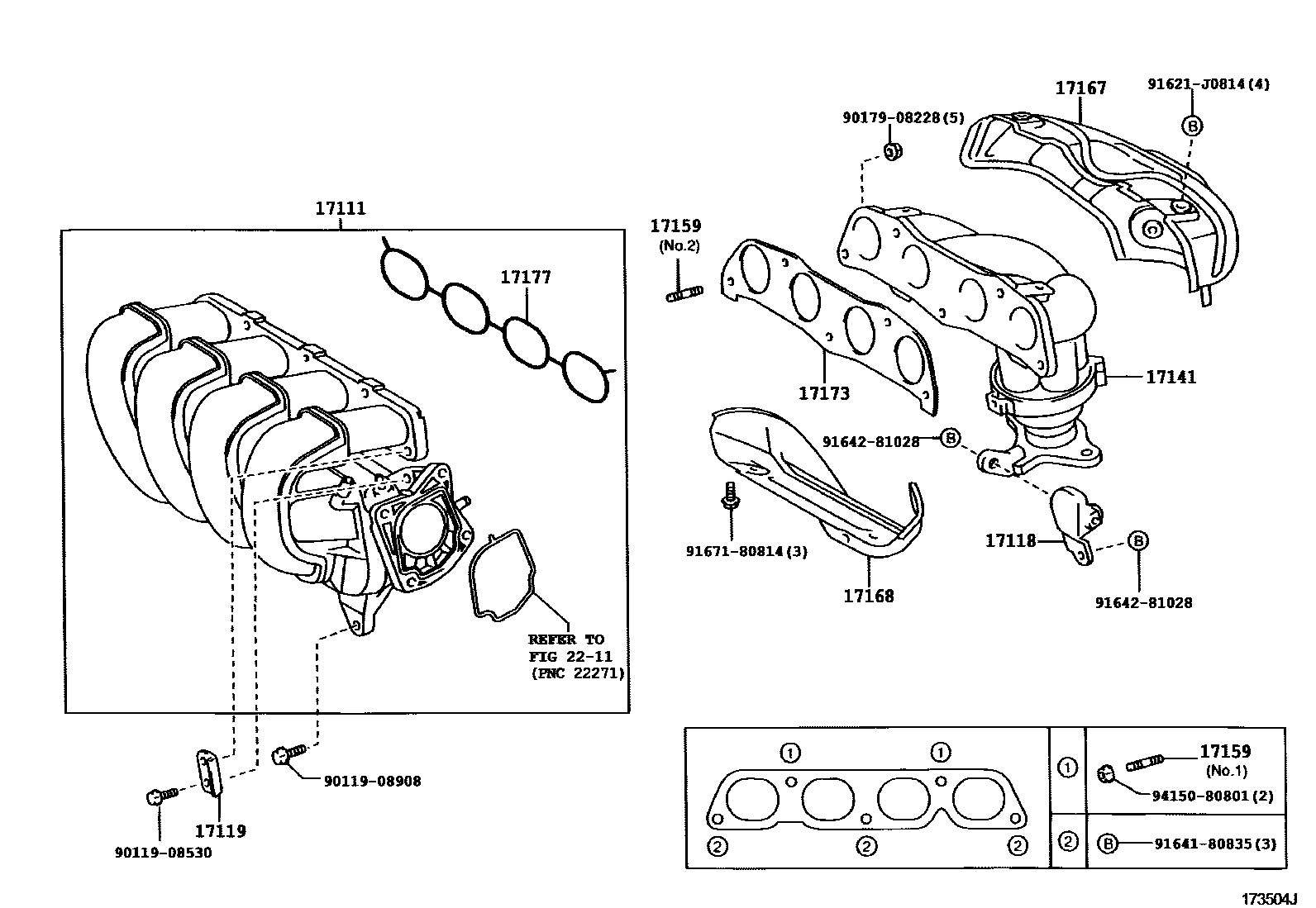

Toyota COROLLA Manifold EPC diagram — 173504J
Manifold — 173504J (200008 – 999999)

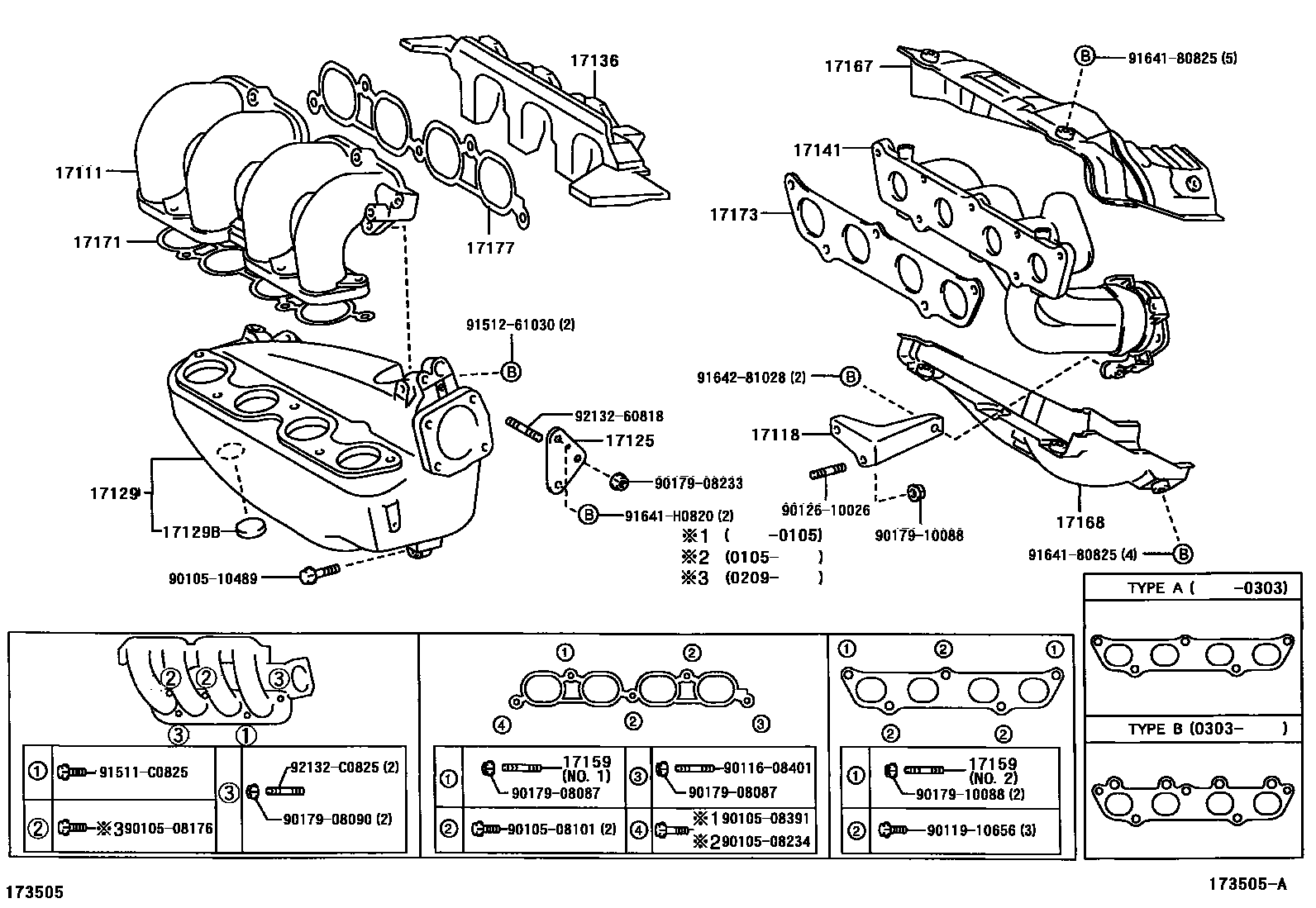

Toyota COROLLA Manifold EPC diagram — 173505A
Manifold — 173505A (200008 – 999999)

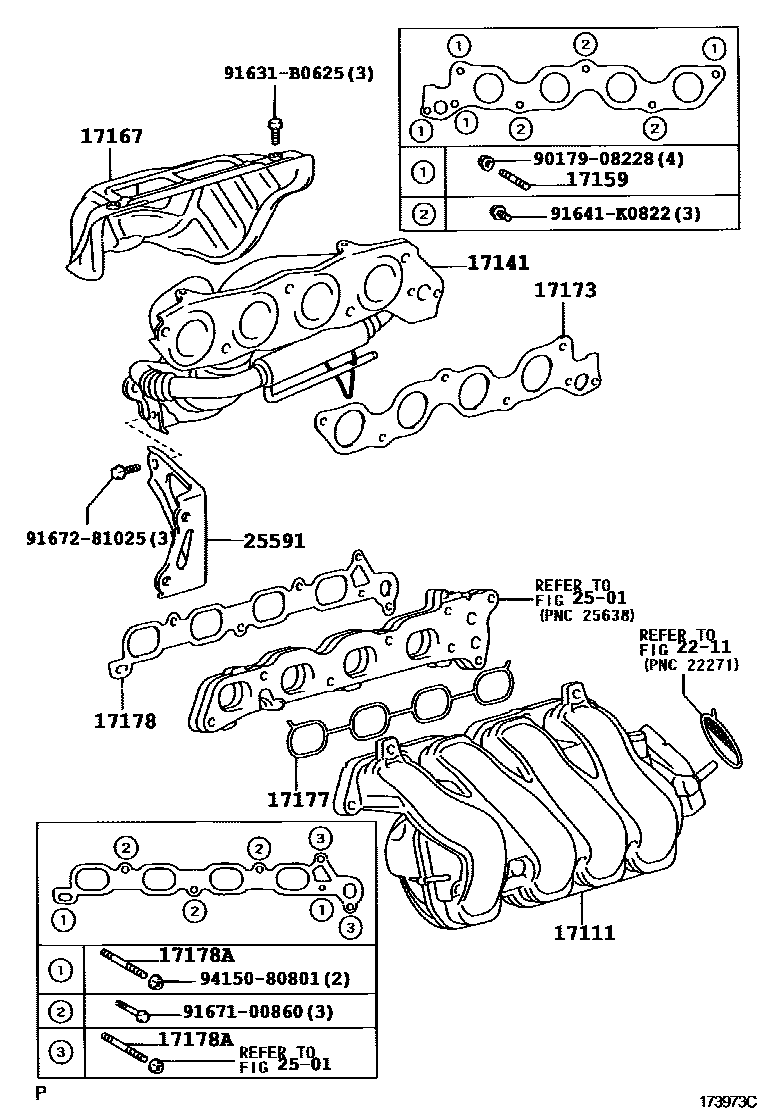

Toyota COROLLA Manifold EPC diagram — 173973C
Manifold — 173973C (200404 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-21040 · 17101-21050 · 17101-21070 · 17111-64290 · 17111-88600 · 17111-88601 · 17120-22030
17118Manifold stays17118-22010 · 17118-22020 · 17118-22060 · 17118-22070
17119No. 2 manifold stay17139-22030 · 17139-22040
17125No. 1 pressure tank stay17125-88600
17129Intake pressure tank17109-88601
17129BScrew plug96411-43000
17136Intake manifold No. 2 heat shield17136-88600 · 17136-88601
17141exhaust manifold17104-21020 · 17104-22050 · 17104-22080 · 17104-22100 · 17104-22110 · 17141-21030 · 17141-21050 · 17141-21070 · 17141-21090 · 17141-21100 · 17141-64300 · 17141-88600 · 17141-88601
17159Studs (for manifold to cylinder head)90116-10169 · 90126-08026 · 90126-08037 · 90126-08043 · 90126-10017 · 92122-60820 · 92122-80822
17167Exhaust manifold No. 1 heat shield17167-21020 · 17167-21030 · 17167-21040 · 17167-21060 · 17167-21070 · 17167-21080 · 17167-22040 · 17167-22041 · 17167-22070 · 17167-22080 · 17167-22090 · 17167-22110 · 17167-64120 · 17167-88602
17168Exhaust manifold No.2 insulation pad17168-22040 · 17168-22070 · 17168-22080 · 17168-22090 · 17168-88600
17171Gasket (intake manifold to exhaust manifold)17171-22040 · 17171-88600
17173Gasket (exhaust manifold to cylinder head)17173-21020 · 17173-21030 · 17173-22010 · 17173-64060 · 17173-88600 · 17173-88601
17177No. 1 gasket (intake manifold to cylinder head)17171-22030 · 17177-21020 · 17177-21030 · 17177-22010 · 17177-64020 · 17177-88600
17178No. 2 gasket (intake manifold to cylinder head)17178-21010
17178AHexagonal studs (intake manifold to cylinder head gasket)90126-08049
25051Exhaust manifold three-way catalytic converter sub-assembly25051-21010
25591Manifold bracket25591-21020 · 25591-21030
