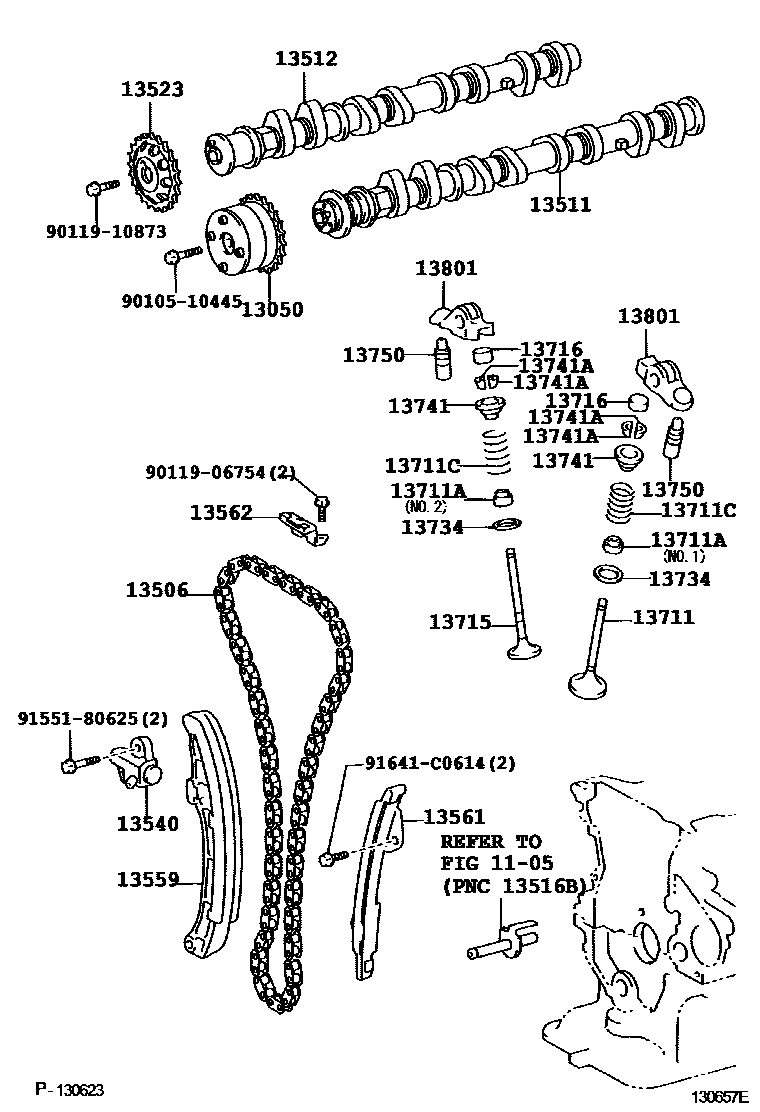

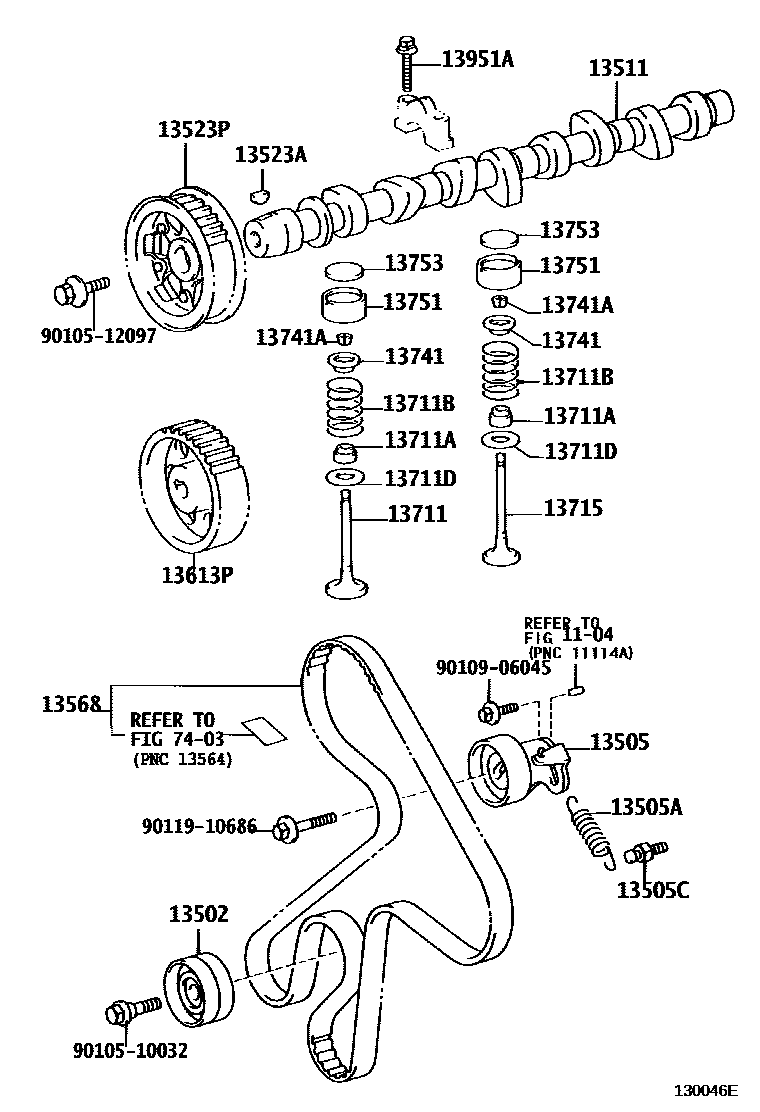

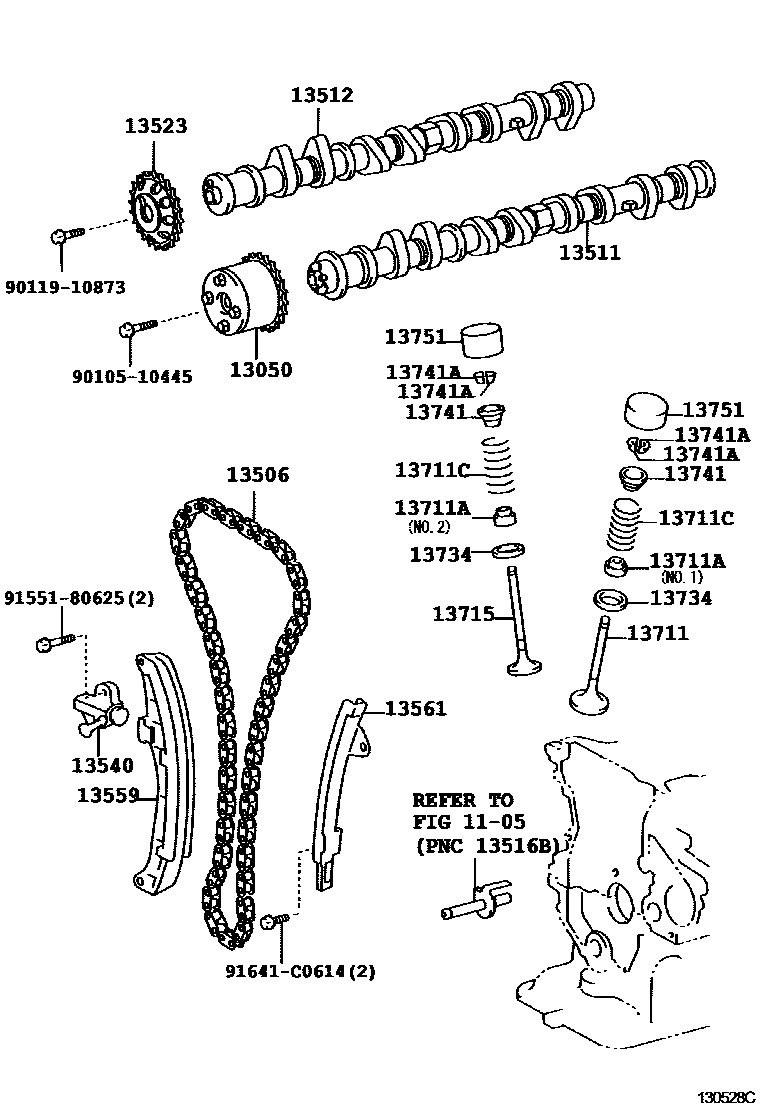

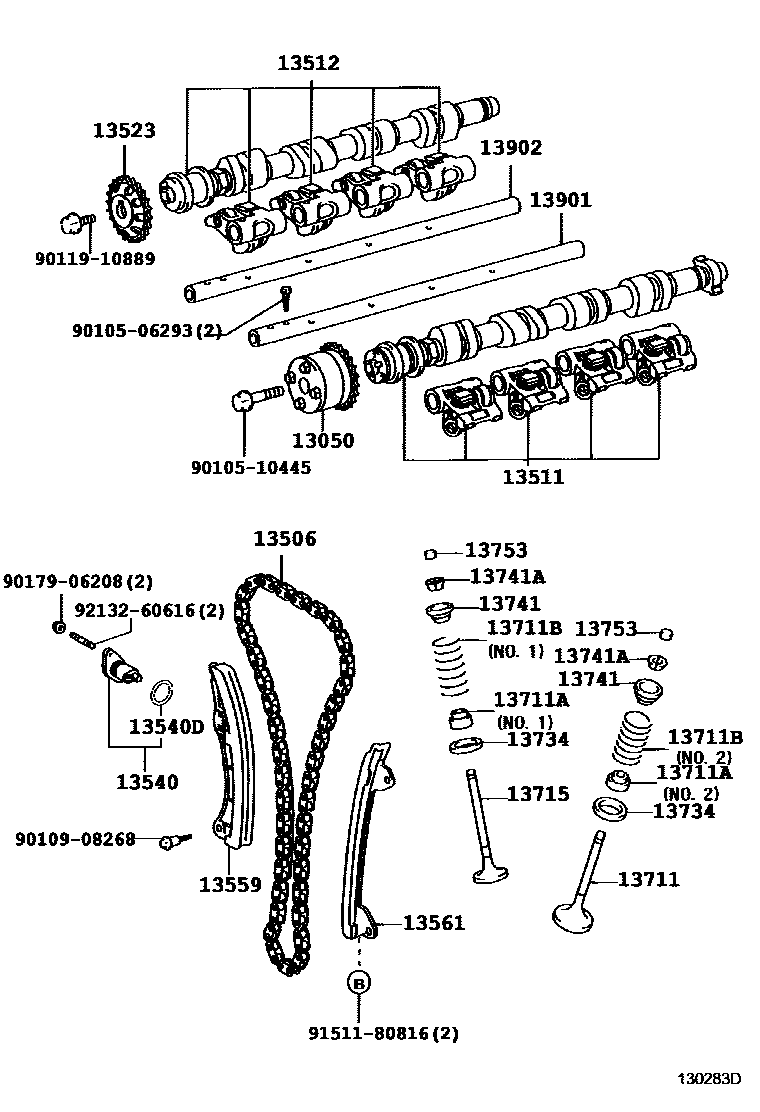

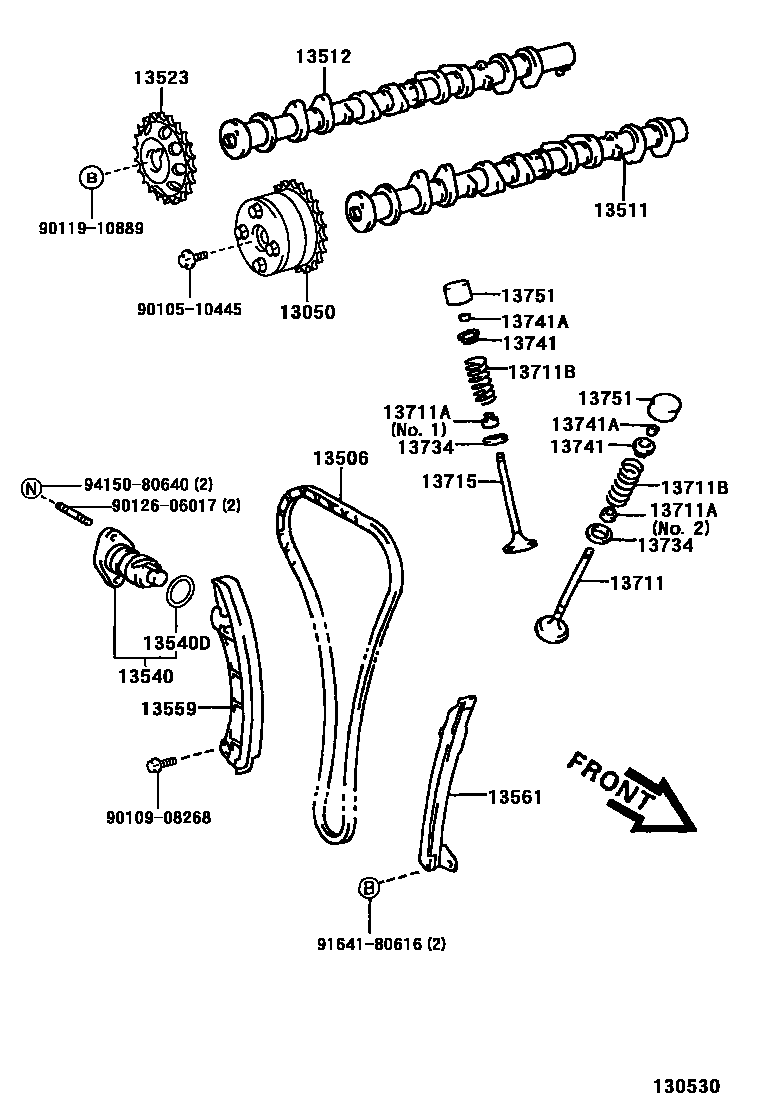

Toyota COROLLA Camshaft & Valve — Figure 1302
Toyota COROLLA EPC diagram 1302, Camshaft & Valve, with 5 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-21040 · 13050-21041 · 13050-21060 · 13050-22011 · 13050-22012 |
| 13502 | No. 2 timing belt idler pulley sub-assembly | 13503-64021 |
| 13505 | No. 1 timing belt idler pulley sub-assembly | 13505-64012 |
| 13505A | Tension spring (for idler pulley) | 90507-18006 |
| 13505C | Pin (for idler tension spring) | 13575-64010 |
| 13506 | Chain sub-assembly | 13506-21020 · 13506-21030 · 13506-21060 · 13506-22030 · 13506-88600 |
| 13511 | camshaft | 13501-0D030 · 13501-21030 · 13501-21050 · 13501-21051 · 13501-22040 · 13501-22041 · 13501-22060 · 13501-22061 · 13501-29025 · 13511-64120 |
| 13512 | Camshaft No. 2 | 13502-0D010 · 13502-21020 · 13502-21021 · 13502-21030 · 13502-21031 · 13502-21040 · 13502-21041 · 13502-22010 · 13502-22011 · 13502-29015 |
| 13523 | Camshaft timing gear or sprocket | 13523-21020 · 13523-22020 |
| 13523A | Half-moon pin (for timing gear) | 90280-05004 |
| 13523P | Camshaft timing pulley | 13051-64012 |
| 13540 | No. 1 chain tensioner assembly | 13540-21010 · 13540-21020 · 13540-22022 · 13540-88600 |
| 13540D | O-ring (for chain tensioner) | 90301-22013 |
| 13559 | chain tensioner guide plate | 13559-21010 · 13559-22011 · 13559-88600 |
| 13561 | No. 1 chain shock absorber | 13561-21010 · 13561-21020 · 13561-22020 · 13561-88600 |
| 13562 | No. 2 chain shock absorber | 13562-21010 |
| 13568 | timing belt | 13568-69066 |
| 13613P | Fuel injection pump drive pulley | 13613-64011 |
| 13711 | intake valve | 13711-0D010 · 13711-21010 · 13711-21040 · 13711-22030 · 13711-22040 · 13711-64020 · 13711-88600 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31043 · 90080-31046 · 90913-02092 · 90913-02093 · 90913-02101 · 90913-02111 · 90913-02112 · 90913-02114 · 90913-02115 · 90913-02116 |
| 13711B | Compression spring (for inner side) | 90501-29048 · 90501-43002 · 90501-43003 · 90905-01061 · 90905-01063 · 90905-01084 |
| 13711C | Compression spring (for outside) | 90501-32053 · 90905-01049 |
| 13711D | Flat washer (for valve spring seat) | 90201-22010 |
| 13715 | exhaust valve | 13715-0D010 · 13715-21010 · 13715-21040 · 13715-22030 · 13715-22040 · 13715-64030 · 13715-88601 · 13715-88602 |
| 13716 | valve stem cover | 13716-75020 |
| 13734 | Valve spring seat | 13734-62020 · 13734-74010 · 13734-88600 |
| 13741 | Valve spring seat ring | 13741-20020 · 13741-20021 · 13741-22020 · 13741-22021 · 13741-43010 · 13741-88600 |
| 13741A | Valve spring seat lock plate | 90913-03014 · 90913-03028 · 90913-03031 · 90913-03033 |
| 13750 | Valve lash adjuster assembly | 13750-0W030 |
| 13751 | valve lifter | 13751-46030 · 13751-46040 · 13751-46050 · 13751-46060 · 13751-46070 · 13751-46080 · 13751-46090 · 13751-46100 · 13751-46110 · 13751-46120 · 13751-46130 · 13751-46140 · 13751-46150 · 13751-46160 · 13751-46170 · 13751-46180 · 13751-46190 · 13751-46200 · 13751-46210 · 13751-46220 · 13751-46230 · 13751-46240 · 13751-46250 · 13751-46260 · 13751-46270 · 13751-46280 · 13751-46290 · 13751-46300 · 13751-46310 · 13751-46320 · 13751-46330 · 13751-46340 · 13751-46350 · 13751-46360 · 13751-46370 · 13751-64011 |
| 13753 | valve adjustment gasket | 13753-22450 · 13753-22460 · 13753-22470 · 13753-22480 · 13753-22490 · 13753-22500 · 13753-22510 · 13753-22520 · 13753-22530 · 13753-22540 · 13753-22550 · 13753-22560 · 13753-22570 · 13753-22580 · 13753-22590 · 13753-22600 · 13753-22610 · 13753-22620 · 13753-22630 · 13753-22640 · 13753-22650 · 13753-22660 · 13753-22670 · 13753-22680 · 13753-22690 · 13753-22700 · 13753-22710 · 13753-22720 · 13753-22730 · 13753-22740 · 13753-22750 · 13753-22760 · 13753-22770 · 13753-22780 · 13753-22790 · 13753-22800 · 13753-22810 · 13753-22820 · 13753-22830 · 13753-22840 · 13753-22850 · 13753-64010 · 13753-64030 · 13753-64050 · 13753-64070 · 13753-64090 · 13753-64110 · 13753-64130 · 13753-64150 · 13753-64170 · 13753-64190 · 13753-64210 · 13753-64230 · 13753-64250 · 13753-64270 · 13753-64290 · 13753-64310 · 13753-64330 · 13753-64350 · 13753-64370 · 13753-64390 · 13753-64410 · 13753-64430 · 13753-64450 · 13753-64470 · 13753-64490 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13801-23011 |
| 13901 | No. 1 valve rocker arm shaft sub-assembly | 13901-22020 |
| 13902 | No. 2 valve rocker arm shaft sub-assembly | 13902-22010 |
| 13951A | Bolts (for rocker arm bracket assembly) | 91621-60840 |
