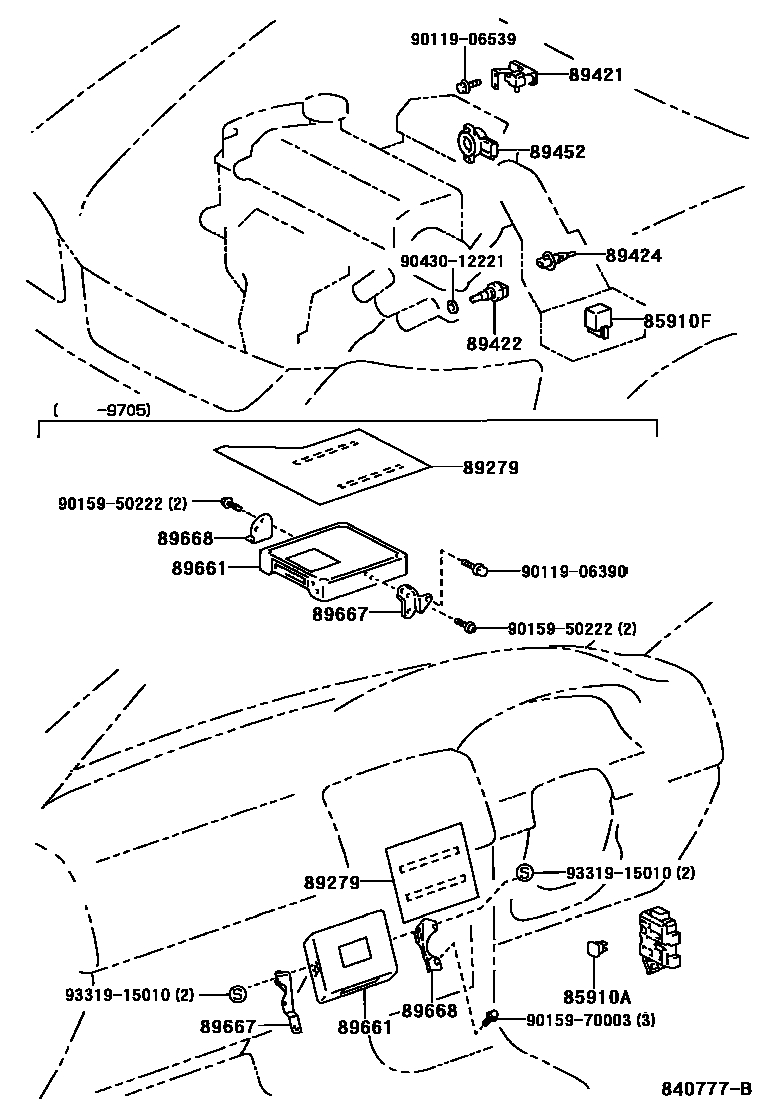

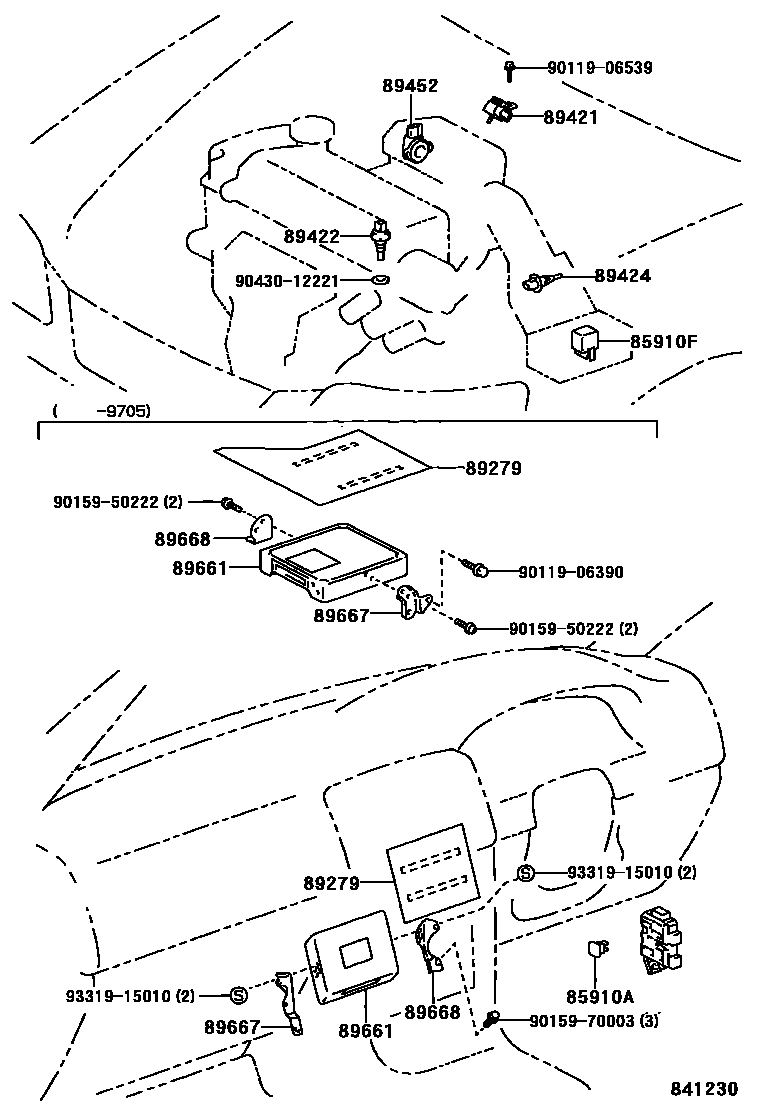

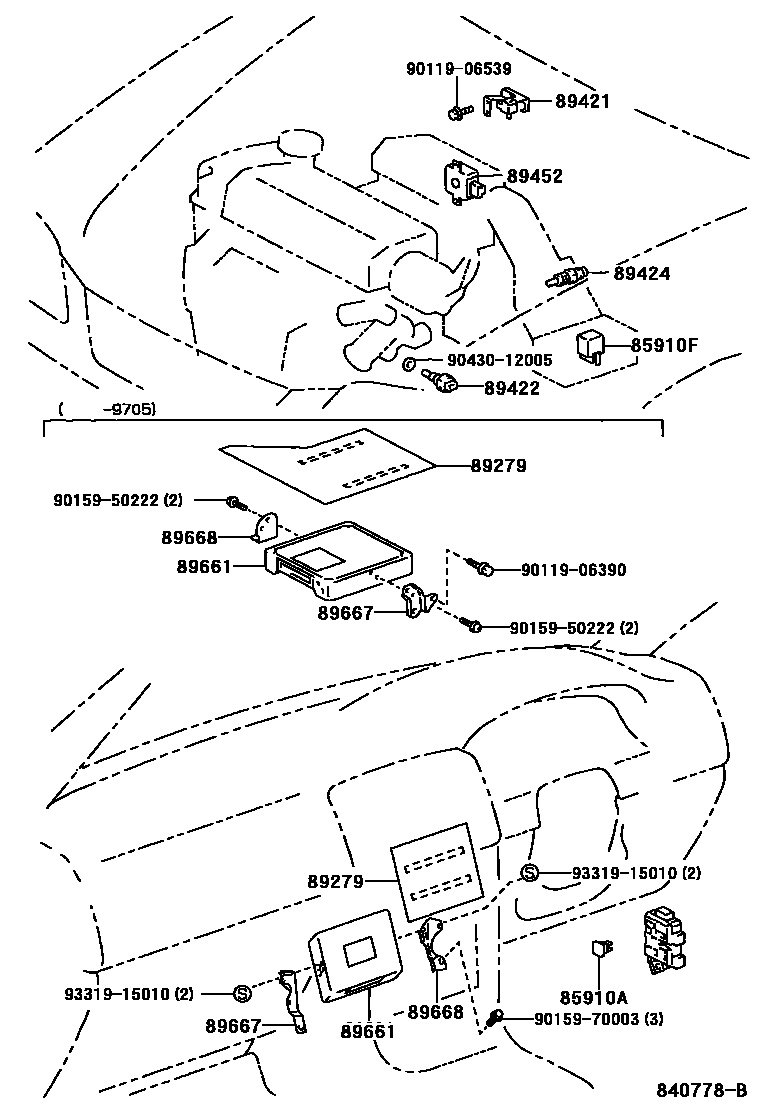

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02009 · 90987-02012 |
| 85910F | ECU relay (for EFI) | 85915-26010 · 90987-02009 |
| 89279 | Engine control ECU cover | 89279-12080 · 89279-12100 · 89279-12120 · 89279-13020 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89420-02020 · 89420-12070 · 89420-12140 · 89420-12170 · 89420-12190 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 · 89422-20010 · 89422-22030 · 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-10040 · 89452-12090 · 89452-16020 · 89452-20130 · 89452-22090 · 89452-33030 |
| 89661 | Engine control ECU | 89661-1A310 · 89661-1A360 · 89661-1A370 · 89661-1A371 · 89661-1A390 · 89661-1A400 · 89661-1A430 · 89661-1A440 · 89661-1A820 · 89661-1A860 · 89661-1A870 · 89661-1E010 · 89661-1E020 · 89661-1E110 · 89661-1E120 · 89661-1E250 · 89661-1E260 |
| 89667 | Engine control ECU bracket | 89667-12120 · 89667-12130 |
| 89668 | No. 2 engine control ECU bracket | 89668-12050 · 89668-12060 |
