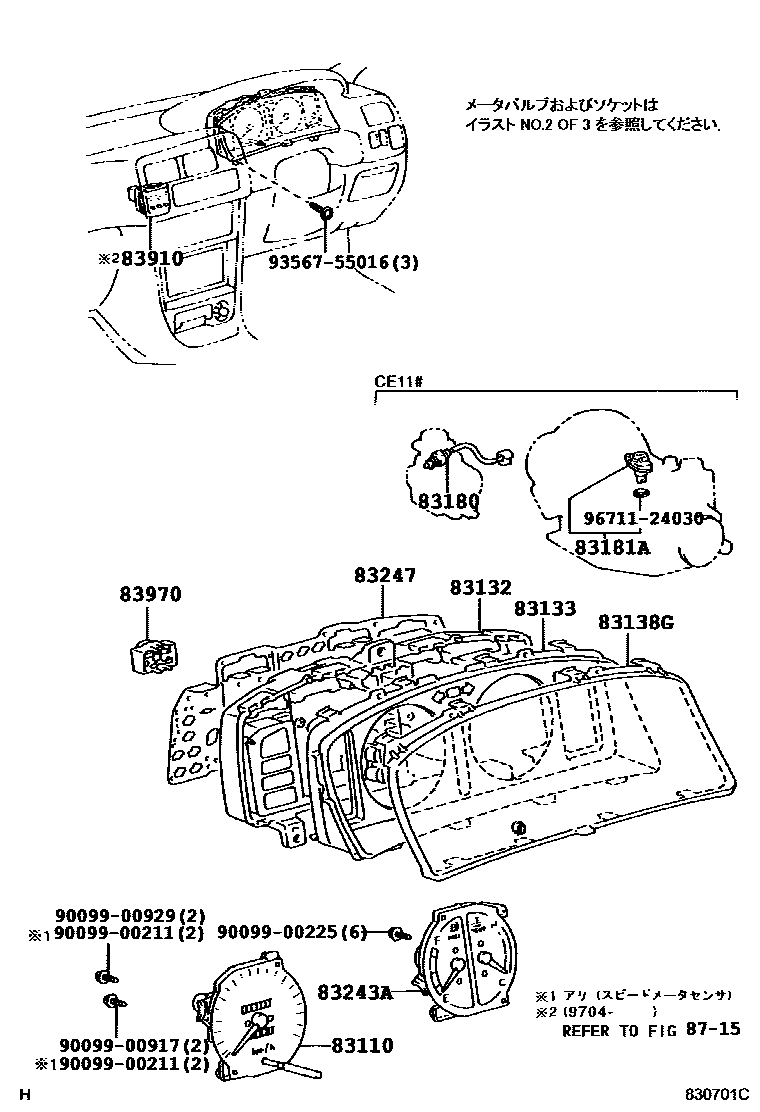

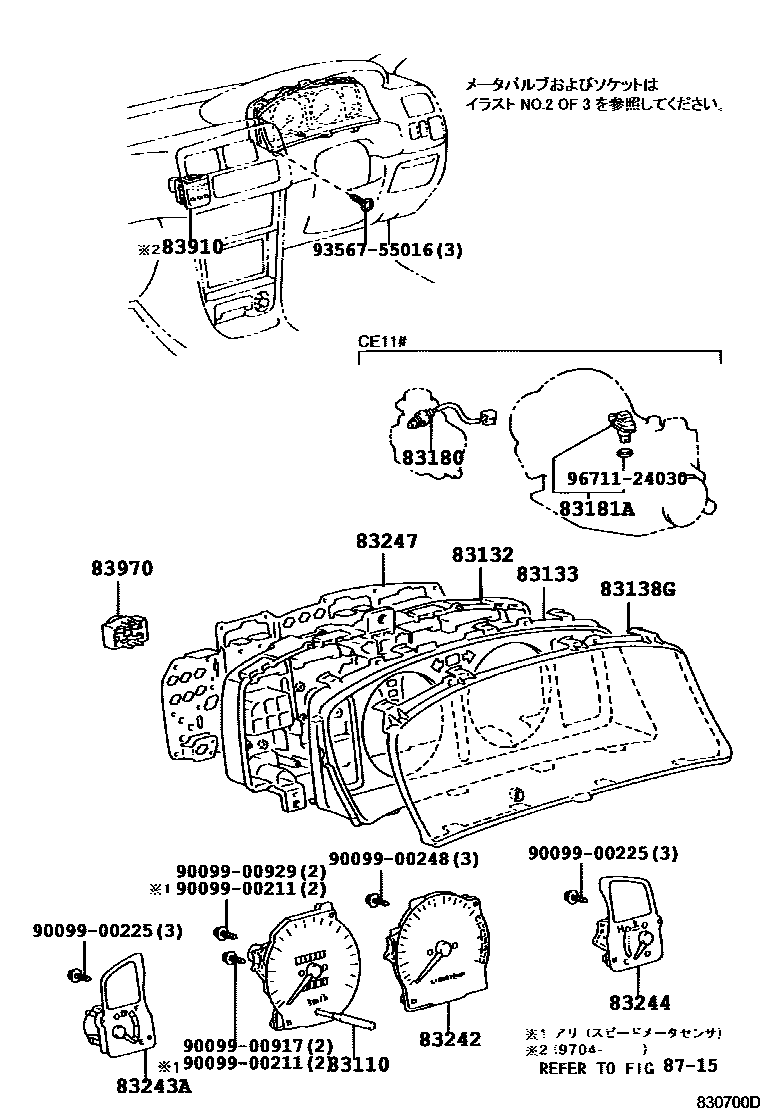

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

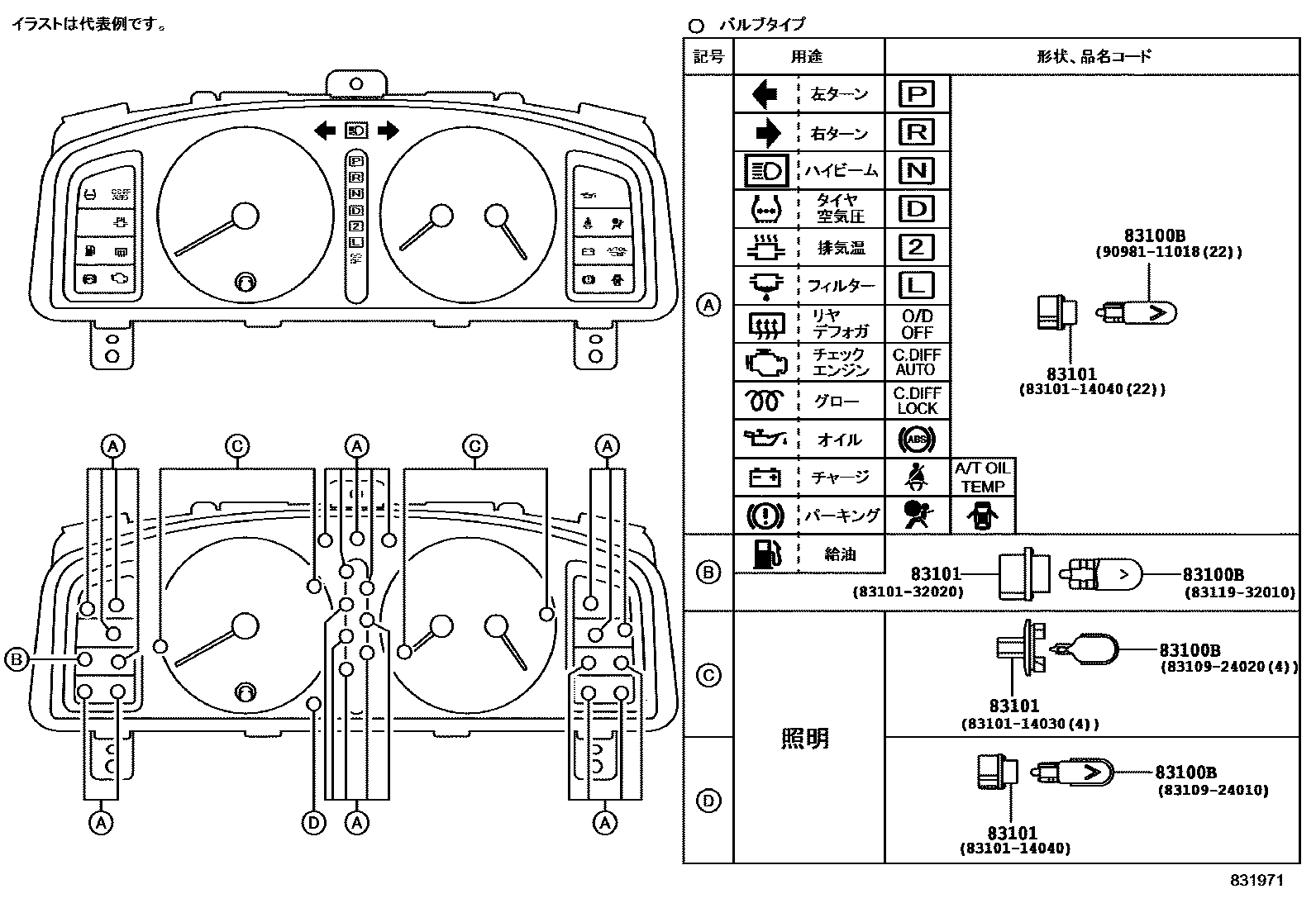

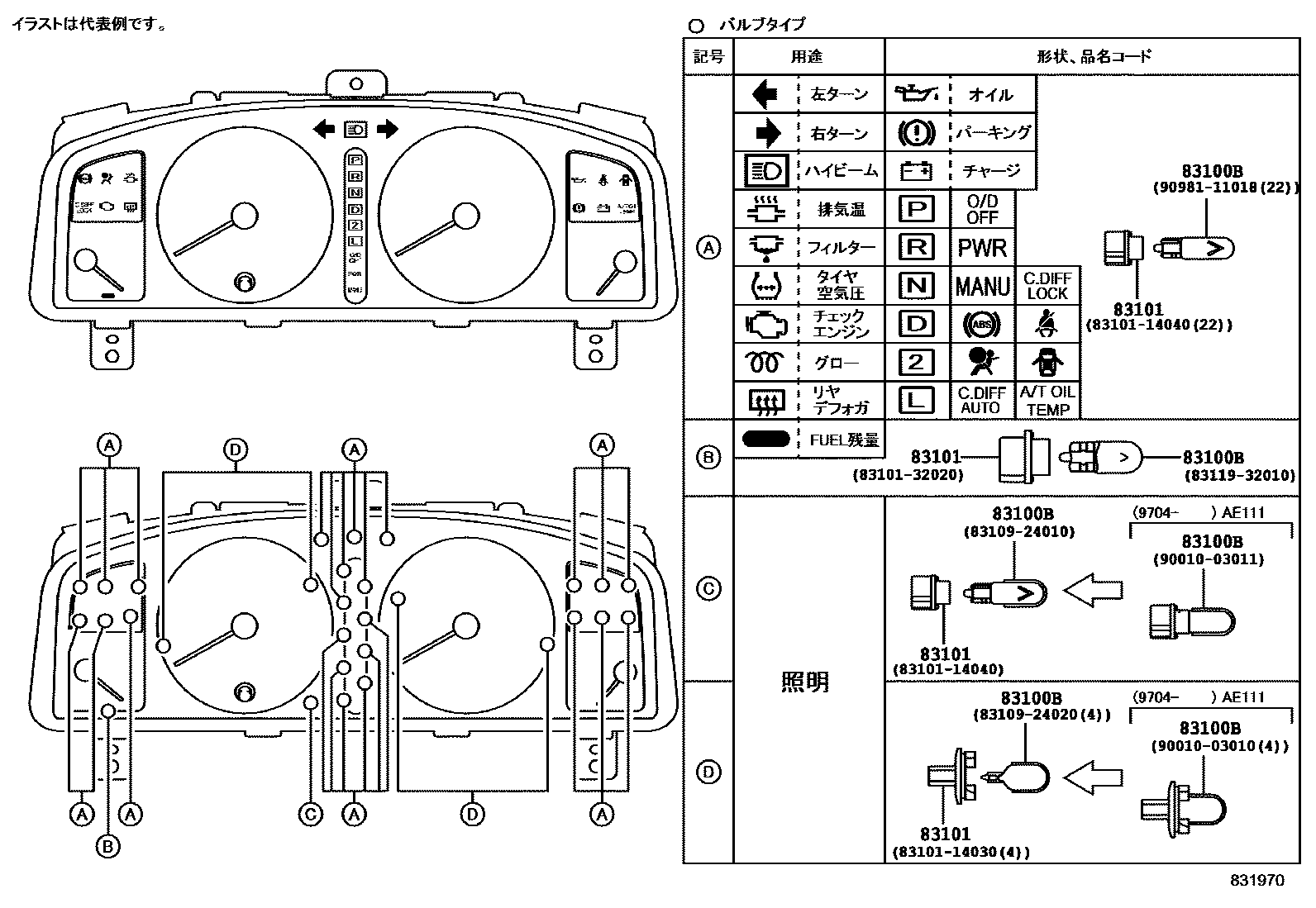

| 83100B | Combination instrument bulb No. 1 | 83109-24010 · 83109-24020 · 83119-32010 · 90010-03010 · 90010-03011 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-1H230 · 83110-1H231 · 83110-1H240 · 83110-1H241 · 83220-12011 |
| 83132 | Instrument cluster housing | 83132-1A710 · 83132-1A730 · 83132-1A750 · 83132-1A770 · 83132-1A790 · 83132-1A810 · 83132-1A830 · 83132-1A850 · 83132-1A890 · 83132-1E050 · 83132-1E060 · 83841-12290 · 83841-12300 · 83841-12310 · 83841-12320 · 83841-12330 · 83841-12340 · 83841-12350 · 83841-12600 · 83841-12610 · 83841-12630 · 83841-12640 · 83841-12700 · 83841-12701 · 83841-12702 · 83841-12720 · 83841-12721 · 83841-12730 · 83841-12740 · 83841-12741 · 83841-12750 · 83841-12751 · 83841-12752 · 83841-12760 |
| 83133 | Combined instrument panel No. 1 | 83133-1H270 · 83133-1H290 · 83133-1H310 · 83133-1H330 · 83811-12600 · 83811-12610 · 83811-12630 · 83811-12640 · 83811-12700 · 83811-12720 |
| 83138G | Instrument cluster glass | 83138-1A210 · 83852-12700 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12050 |
| 83242 | Engine tachometer assembly | 83242-1H380 · 83242-1H400 · 83242-1H420 · 83881-12600 · 83881-12630 · 83881-12650 · 83881-12651 |
| 83243A | Fuel gauge sub-assembly | 83243-1A710 · 83243-1A730 · 83243-1A750 · 83243-1A790 · 83882-12140 · 83882-12170 · 83882-12190 · 83882-12600 · 83882-12601 · 83882-12620 · 83882-12621 · 83882-12622 · 83882-12650 · 83882-12700 · 83882-12820 · 83882-12821 |
| 83244 | Water temperature meter sub-assembly | 83244-1E300 · 83883-12600 · 83883-12650 · 83883-12820 |
| 83247 | Instrument circuit board | 83247-1K030 · 83247-1K050 · 83247-1K070 · 83247-1K110 · 83247-1K130 · 83247-1K150 · 83247-1K190 · 83247-1K210 · 83861-12140 · 83861-12150 · 83861-12160 · 83861-12170 · 83861-12210 · 83861-12290 · 83861-12310 · 83861-12340 · 83861-12620 · 83861-12621 · 83861-12622 · 83861-12630 · 83861-12631 · 83861-12700 · 83861-12701 · 83861-12731 · 83861-12741 · 83861-12750 · 83861-12751 · 83861-12761 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12461 · 83710-12770 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12660 · 83710-12690 |
| 83910 | clock assembly | 83910-12520 |
| 83970 | Reversing warning buzzer assembly | 83970-12040 · 83970-20010 |
