Toyota COROLLA 线束和卡夹 — Figure 8202

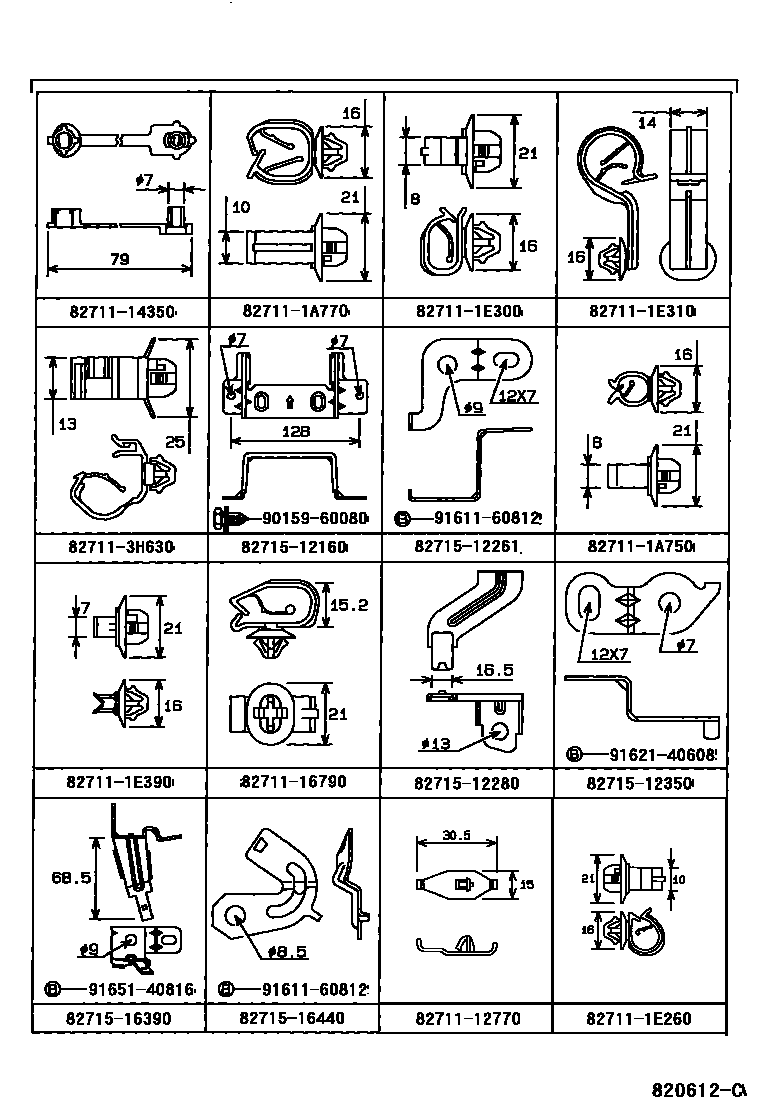

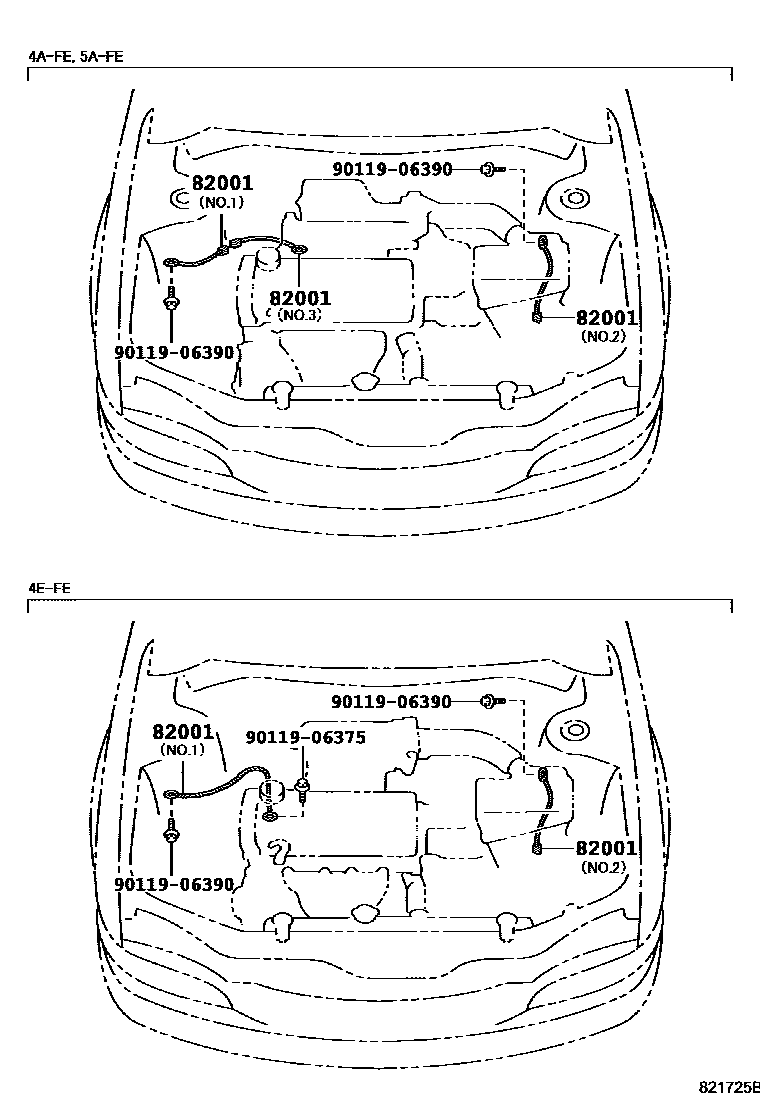

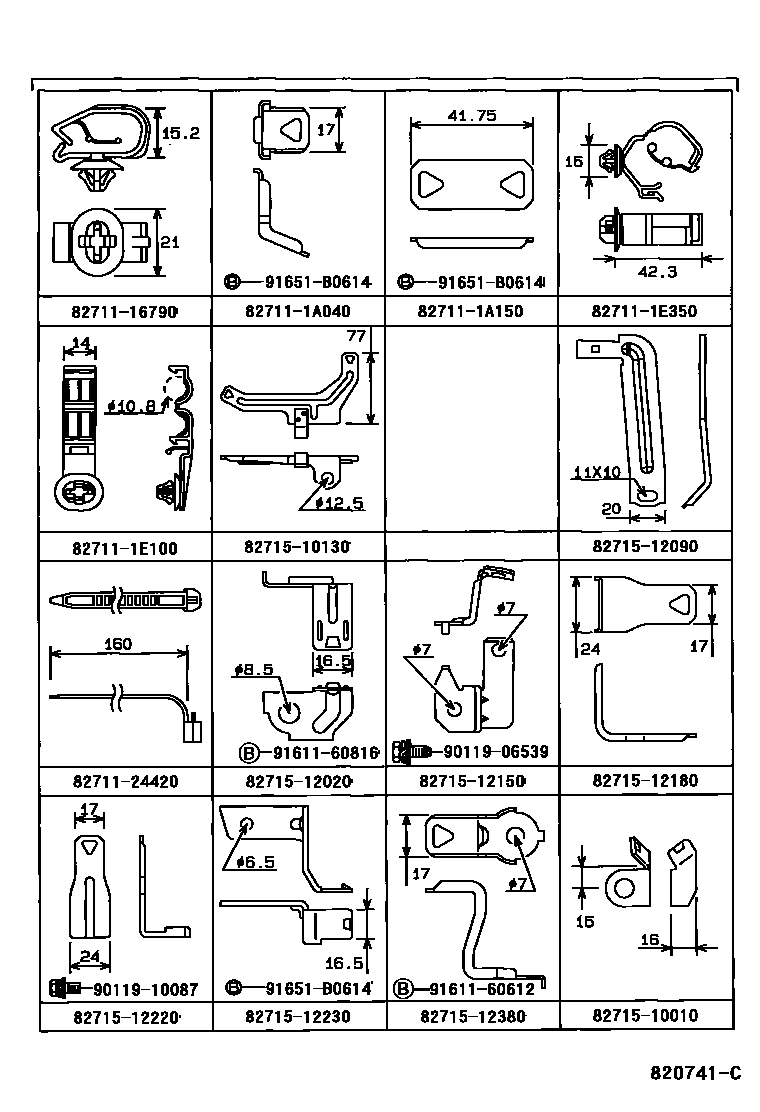

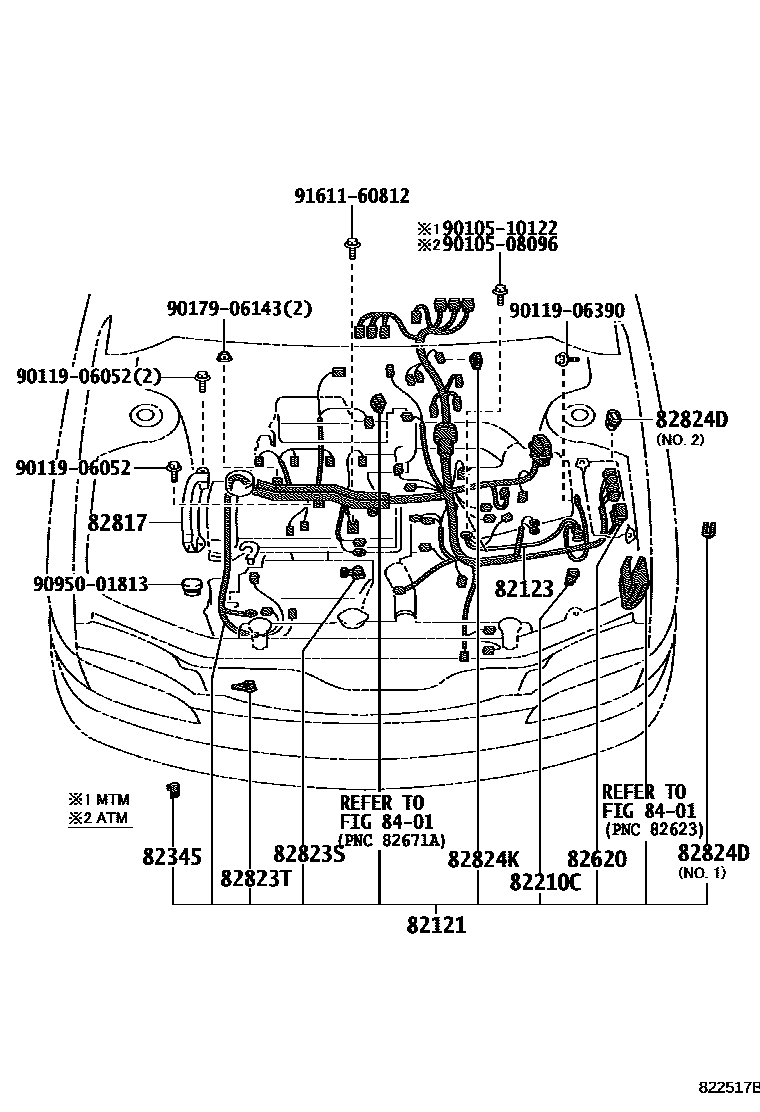

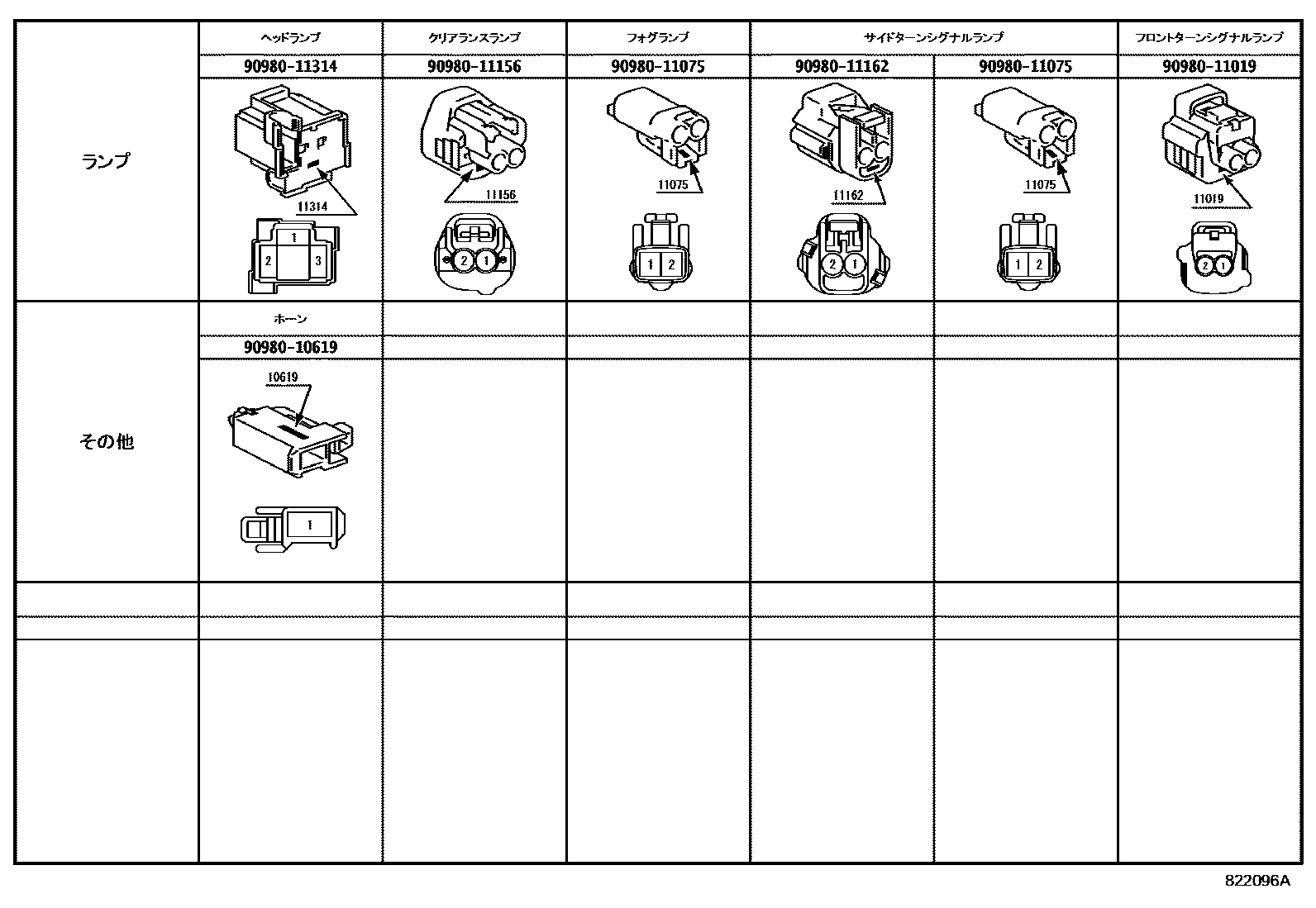

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 36 PNC and OE references.
PNC and OE references

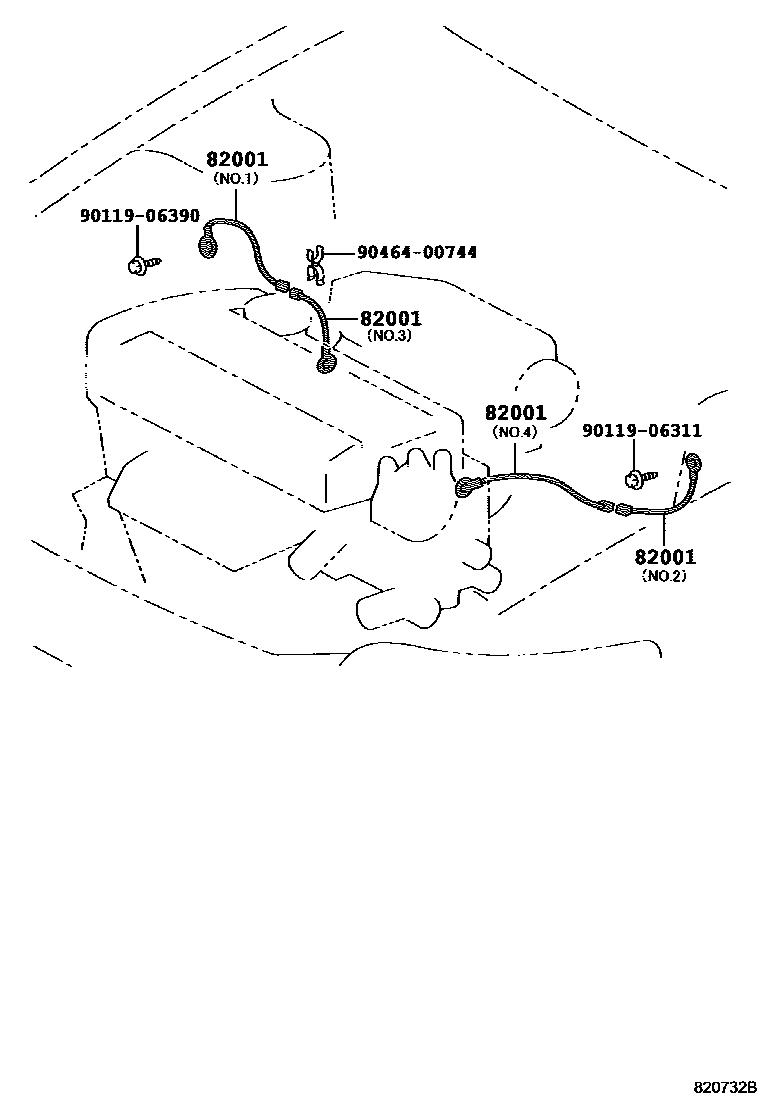

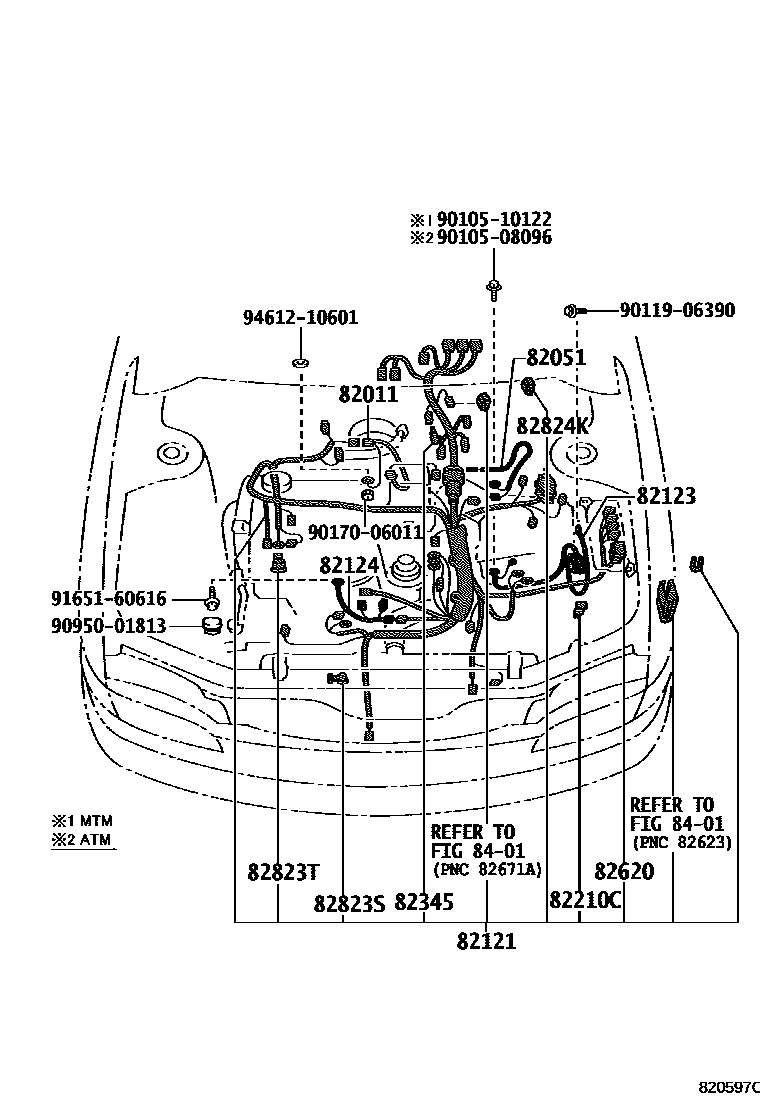

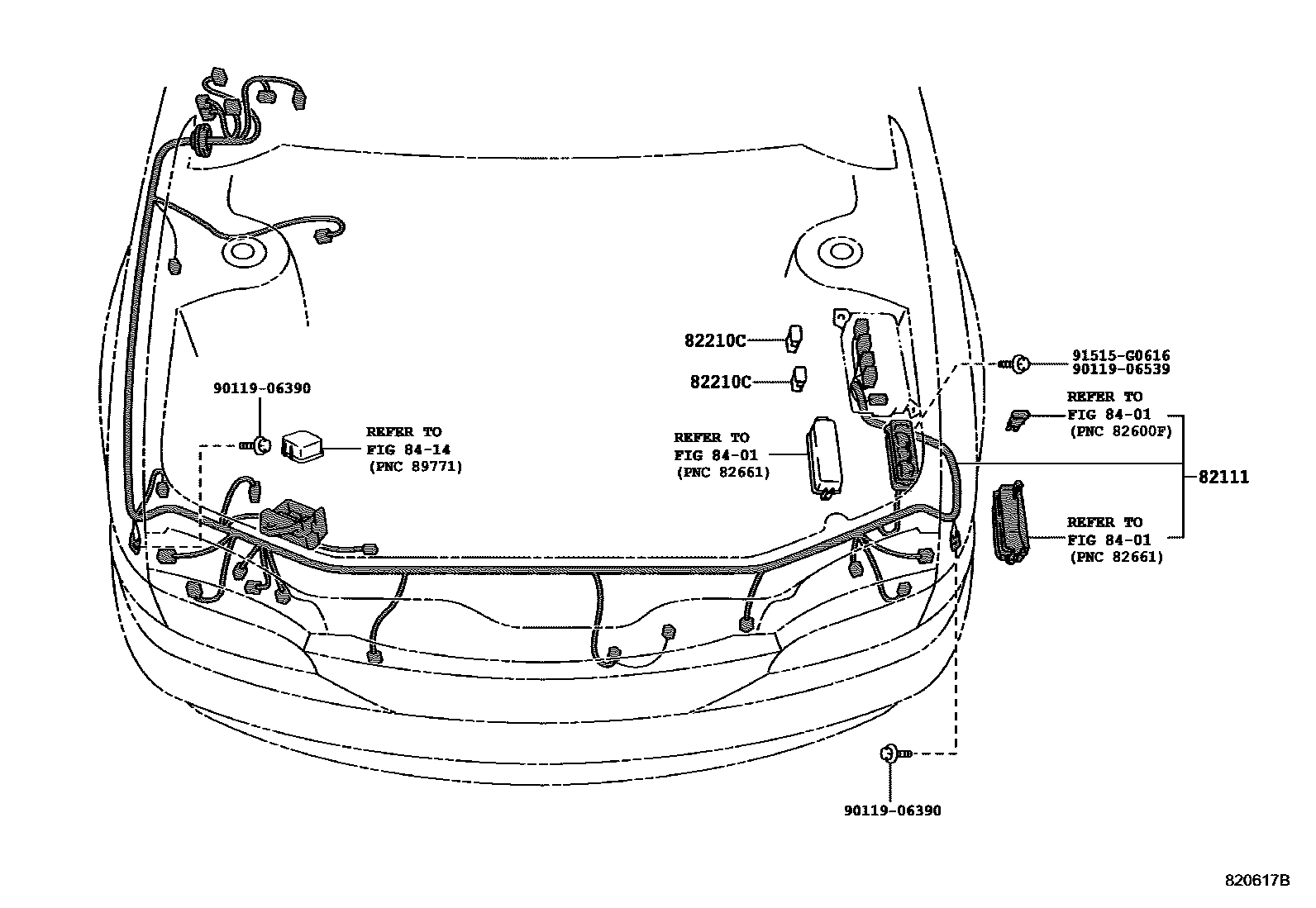

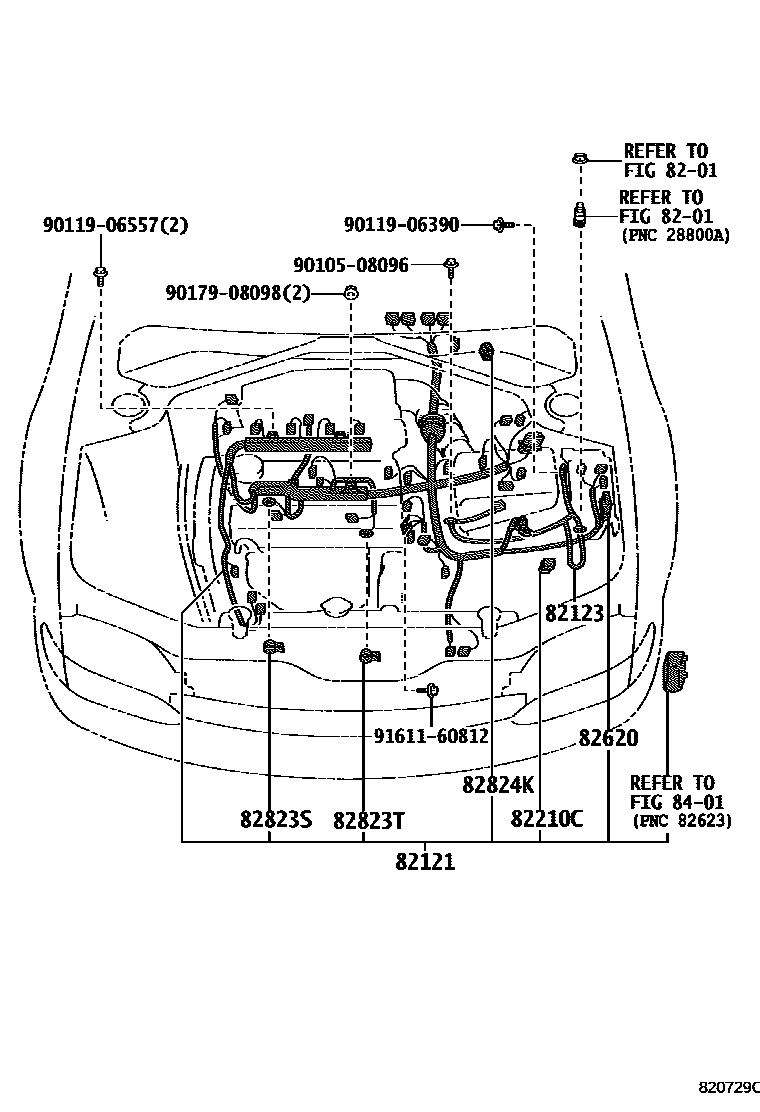

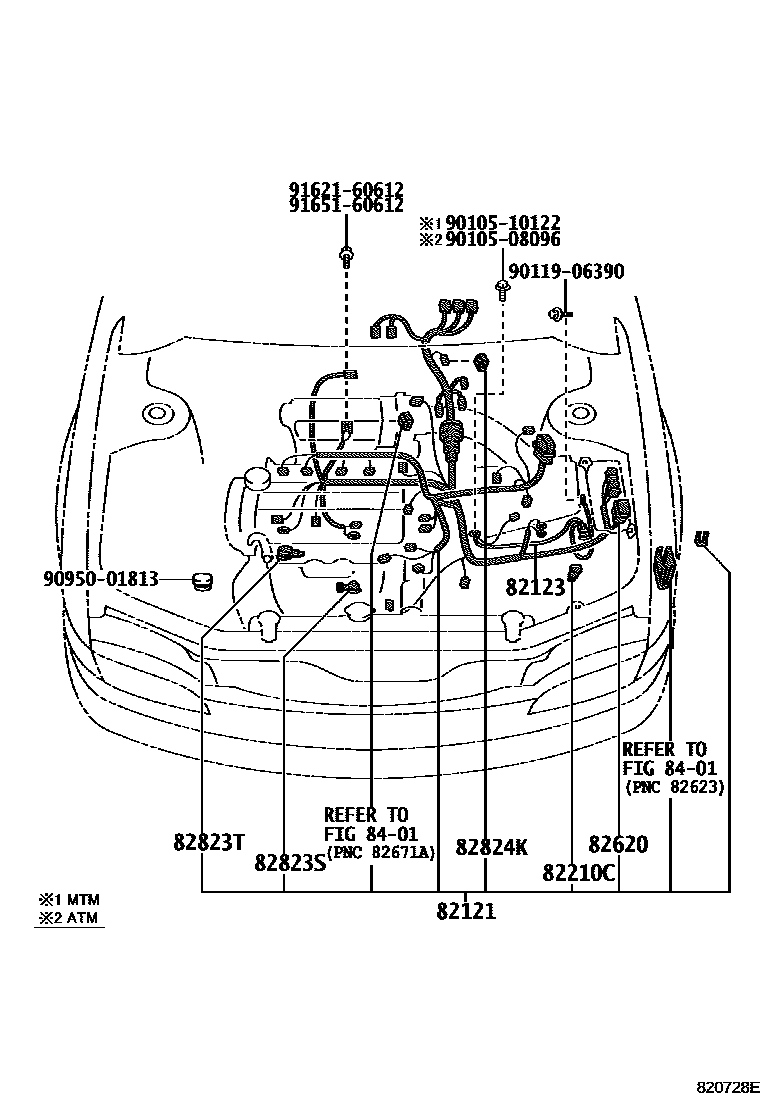

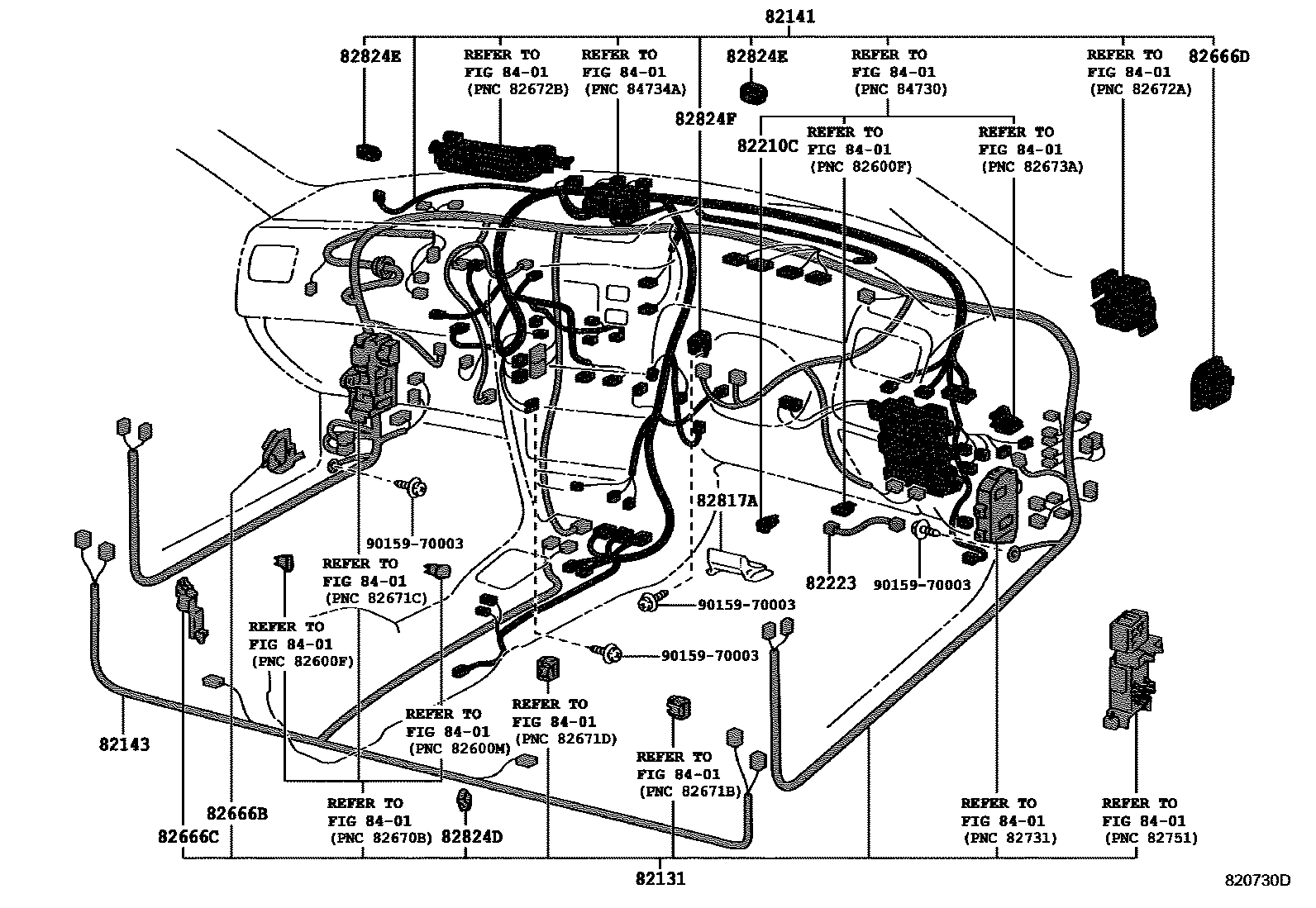

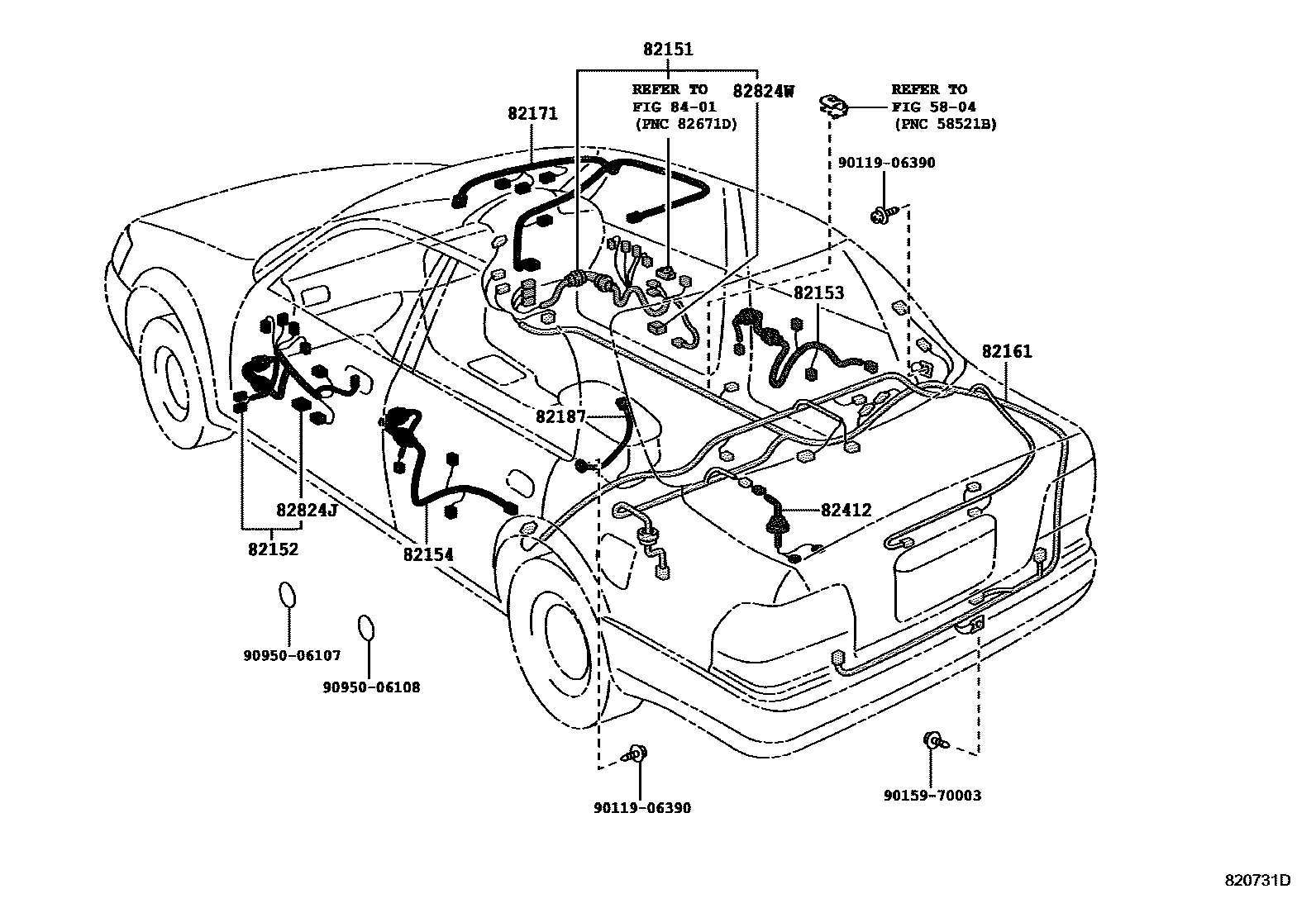

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07333 · 90980-07341 · 90980-07351 · 90980-07384 · 90980-07392 |
| 82011 | Brake warning system wiring harness assembly | 82011-12020 |
| 82051 | Fuel control wiring harness assembly | 82051-12040 |
| 82111 | Engine room main wiring harness | 82111-1H180 · 82111-1H181 · 82111-1H190 · 82111-1H191 · 82111-1H200 · 82111-1H210 · 82111-1H211 · 82111-1H220 · 82111-1H221 · 82111-1H230 · 82111-1H231 · 82111-1H580 · 82111-1H581 · 82111-1H590 · 82111-1H591 · 82111-1H600 · 82111-1H601 · 82111-1H610 · 82111-1H611 · 82111-1K160 · 82111-1K170 · 82111-1K171 |
| 82121 | Engine wiring harness | 82121-1L310 · 82121-1L320 · 82121-1L321 · 82121-1L330 · 82121-1L331 · 82121-1L340 · 82121-1L350 · 82121-1L351 · 82121-1L360 · 82121-1L370 · 82121-1L371 · 82121-1L380 · 82121-1L381 · 82121-1L390 · 82121-1L391 · 82121-1L430 · 82121-1L431 · 82121-1L440 · 82121-1L441 · 82121-1L450 · 82121-1L451 · 82121-1L460 · 82121-1L470 · 82121-1L471 · 82121-1L480 · 82121-1L481 · 82121-1N390 · 82121-1N391 · 82121-1N400 · 82121-1N401 · 82121-1N450 · 82121-1N451 · 82121-1N460 · 82121-1N461 · 82121-1N530 · 82121-1N531 · 82121-1N540 · 82121-1N541 · 82121-1N760 · 82121-1N761 · 82121-1N770 · 82121-1N771 · 82121-1N780 · 82121-1N790 · 82121-1N800 · 82121-1T170 · 82121-1T180 · 82121-1T230 · 82121-1T240 · 82121-1T250 |
| 82123 | Engine No. 3 wiring harness | 82123-12290 · 82123-12300 · 82123-12330 |
| 82124 | Engine No. 4 wiring harness | 82124-12081 |
| 82131 | Front panel wiring harness | 82131-1L110 · 82131-1L300 · 82131-1L301 · 82131-1L310 · 82131-1L311 · 82131-1L330 · 82131-1L331 · 82131-1L340 · 82131-1L341 · 82131-1L360 · 82131-1L361 · 82131-1L370 · 82131-1L371 · 82131-1L500 · 82131-1L501 · 82131-1L510 · 82131-1L511 · 82131-1L520 · 82131-1L521 · 82135-12090 · 82135-12100 |
| 82141 | Dashboard wiring harness | 82141-1H620 · 82141-1H621 · 82141-1H630 · 82141-1H631 · 82141-1H640 · 82141-1H650 · 82141-1H660 · 82141-1H661 · 82141-1H670 · 82141-1H680 · 82141-1H690 · 82141-1H691 · 82141-1H700 · 82141-1H701 · 82141-1H710 · 82141-1H711 · 82141-1H720 · 82141-1H721 · 82141-1H730 · 82141-1H740 · 82141-1H741 · 82141-1H750 · 82141-1H751 · 82141-1K710 · 82141-1K720 · 82141-1K790 · 82141-1K800 · 82141-1K820 · 82141-1K830 · 82141-1K840 · 82141-1L400 · 82141-1L810 · 82141-1L811 · 82141-1L812 · 82141-1L820 · 82141-1L821 · 82141-1L822 · 82141-1L840 · 82141-1L841 · 82141-1L842 · 82141-1L850 · 82141-1L851 · 82141-1L852 · 82141-1L880 · 82141-1L881 · 82141-1L882 · 82141-1N010 · 82141-1N011 · 82141-1N012 · 82141-1N020 · 82141-1N021 · 82141-1N022 · 82141-1N860 · 82141-1N890 · 82141-1T110 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12010 · 82143-12030 · 82143-12090 |
| 82151 | Right front door wiring harness | 82151-1A400 · 82151-1A410 · 82151-1A450 · 82151-1A460 · 82151-1A461 · 82151-1A470 · 82151-1A500 · 82151-1A510 · 82151-1A620 · 82151-1A890 · 82151-1E010 · 82151-1E040 |
| 82152 | Left front door wiring harness | 82151-1A400 · 82151-1A410 · 82151-1A890 · 82151-1E010 · 82151-1E040 · 82152-1A220 · 82152-1A230 · 82152-1A231 · 82152-1A240 · 82152-1A250 · 82152-1A260 · 82152-1A270 |
| 82153 | Rear door wiring harness No. 1 | 82153-12320 · 82153-12330 |
| 82154 | Rear door wiring harness No. 2 | 82154-12310 · 82154-12320 |
| 82161 | floor wiring harness | 82161-1L210 · 82161-1L211 · 82161-1L220 · 82161-1L221 · 82161-1L230 · 82161-1L231 · 82161-1L240 · 82161-1L241 · 82161-1L290 · 82161-1L291 · 82161-1L300 · 82161-1L301 · 82161-1L670 · 82161-1L680 · 82161-1L710 |
| 82171 | Roof No. 1 wiring harness | 82171-12590 · 82171-12600 · 82171-12620 · 82171-12630 · 82171-12640 · 82171-12710 · 82171-12720 |
| 82187 | Rear window wiring harness No. 2 | 82187-12190 |
| 82210C | fuse | 90982-08206 · 90982-08228 · 90982-08246 · 90982-08257 · 90982-08280 · 90982-08282 |
| 82223 | switch harness | 82223-12610 |
| 82345 | diode | 82345-12050 |
| 82412 | Fuel gauge wiring harness | 82412-12120 |
| 82620 | Fuse box assembly | 82620-12240 · 82620-12260 |
| 82666B | No. 3 connector holder | 82666-12230 |
| 82666C | No. 4 connector holder | 82666-12190 |
| 82666D | No. 5 connector holder | 82666-12220 |
| 82817 | No. 1 wire harness protection device | 82817-1A070 |
| 82817A | No. 2 wire harness protection device | 82817-1A620 · 82817-1A690 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22060 |
| 82824D | Harness connector | 82824-12190 · 82824-20050 · 82824-24010 |
| 82824E | Harness connector | 82824-12210 · 82824-12220 · 82824-30130 |
| 82824F | Harness connector | 82824-12200 |
| 82824J | Harness connector | 82824-30130 |
| 82824K | Harness connector | 82824-12210 · 82824-30130 |
| 82824W | Harness connector | 82824-30130 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
