Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 10 PNC and OE references.

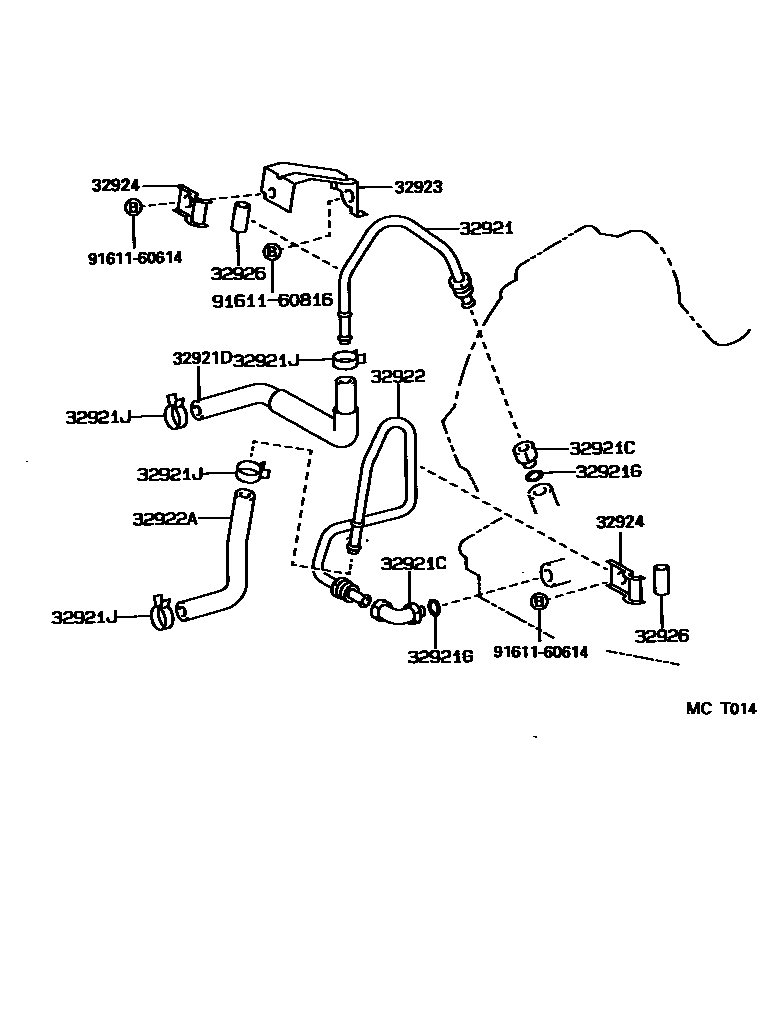

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCT014
变速器油冷却器和配管(ATM) — MCT014 (199505 – 999999)

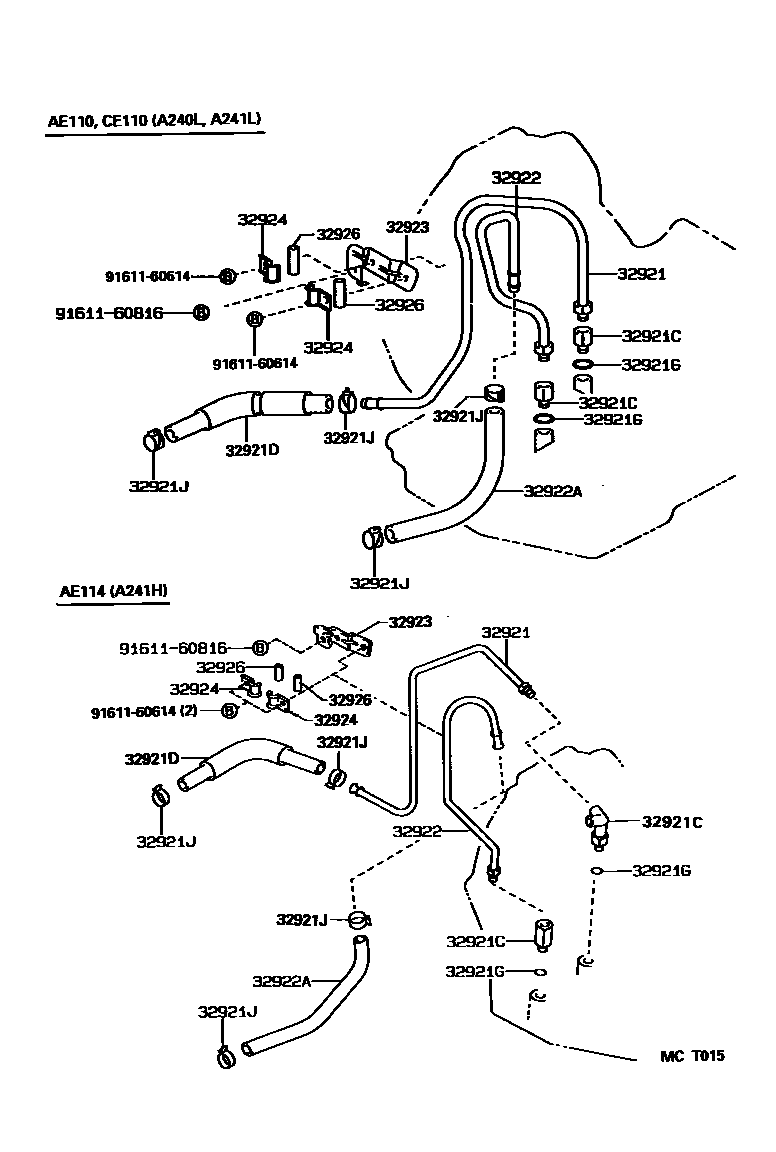

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCT015
变速器油冷却器和配管(ATM) — MCT015 (199505 – 999999)

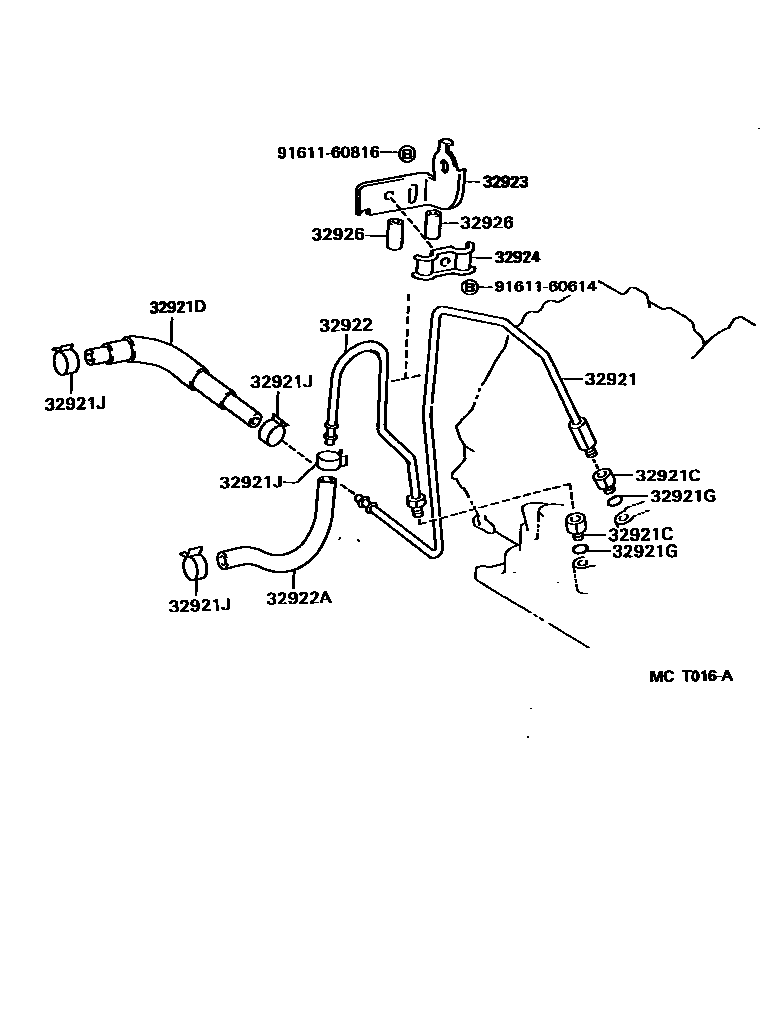

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCT016A
变速器油冷却器和配管(ATM) — MCT016A (199505 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-12210 · 32921-12270 · 32921-12280 · 32921-12300 · 32921-12301 · 32921-12380 · 32921-12400
32921CFitting (for transmission oil cooler tube)32901-12030 · 90404-14007 · 90404-14019 · 90407-14003 · 90407-16032
32921DHose (for transmission oil cooler oil inlet)32941-12171 · 32941-12210 · 32941-12230 · 32941-12270
32921GO-ring (for transmission oil cooler pipe joint)90301-10189 · 90301-11006
32921JClamp (for transmission oil cooler hose)90467-13039
32922No. 1 transmission oil cooler oil outlet pipe32922-12320 · 32922-12360 · 32922-12370
32922AHoses (for transmission oil cooler oil outlet)32942-22101 · 90445-15020 · 90445-15042
32923Automatic transmission oil cooler pipe clamp32923-12190 · 32923-12200 · 32923-12210 · 32923-12220 · 32923-12230 · 32923-12260 · 32923-12261
32924No. 2 transmission oil cooler pipe clamp90462-10082 · 90462-10127
32926Automatic transmission oil cooler pipe cushion32926-10010 · 32926-22010
