Toyota COROLLA 速度表从动齿轮(ATM) — Figure 3505

Toyota COROLLA EPC diagram 3505, 速度表从动齿轮(ATM), with 3 images and 6 PNC and OE references.

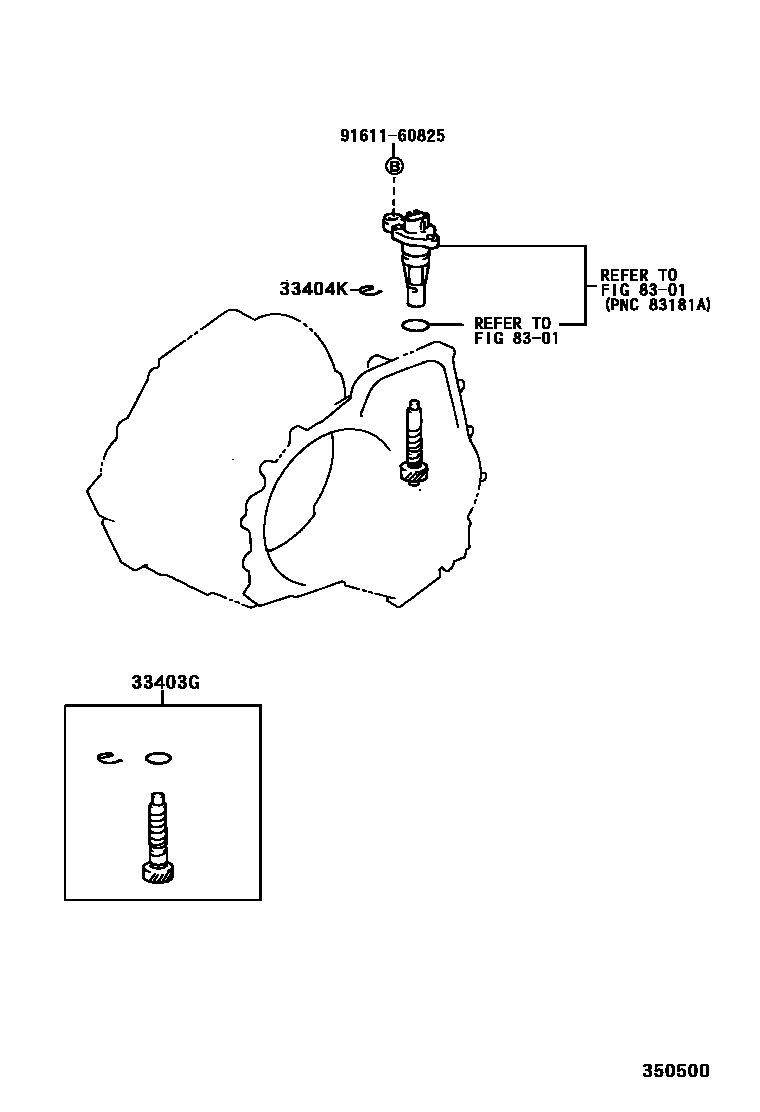

Toyota COROLLA 速度表从动齿轮(ATM) EPC diagram — 350500
速度表从动齿轮(ATM) — 350500 (199505 – 999999)

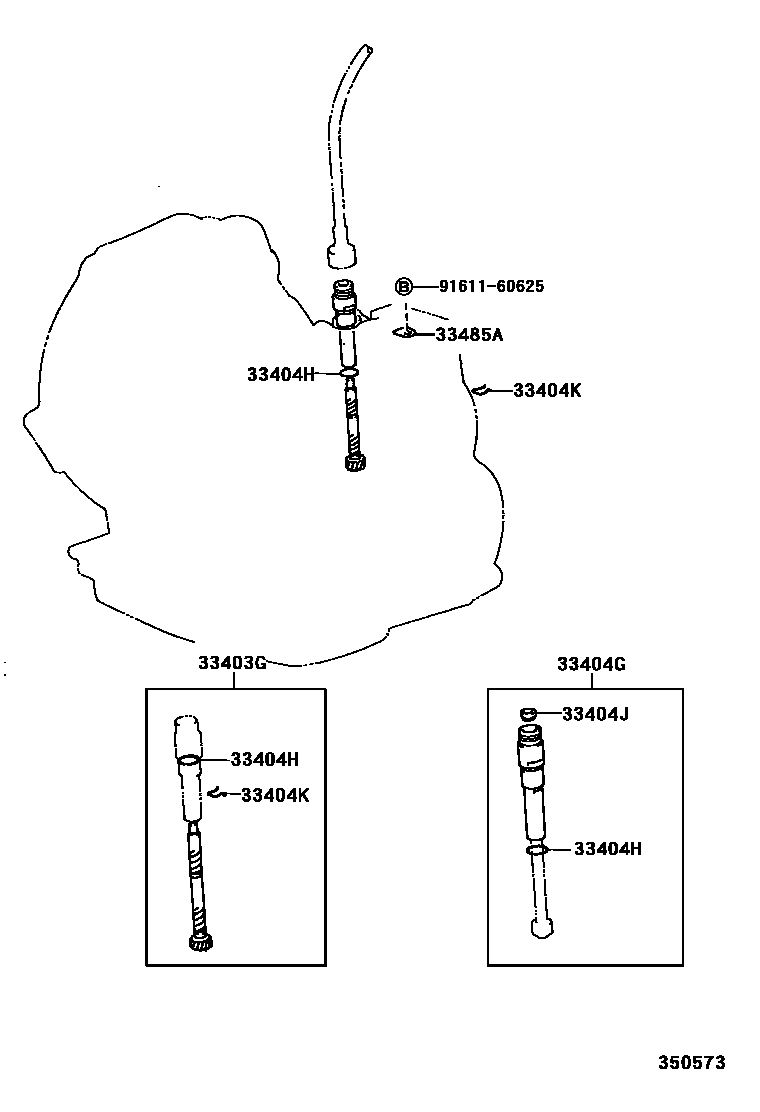

Toyota COROLLA 速度表从动齿轮(ATM) EPC diagram — 350573
速度表从动齿轮(ATM) — 350573 (199505 – 999999)

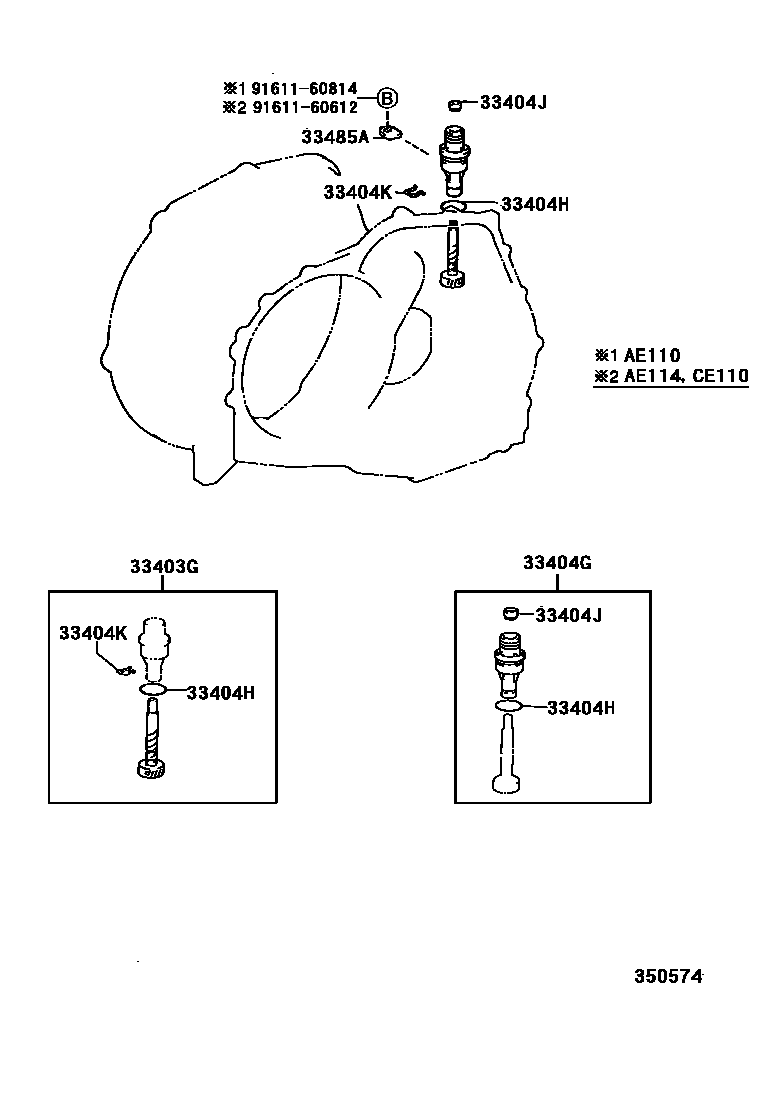

Toyota COROLLA 速度表从动齿轮(ATM) EPC diagram — 350574
速度表从动齿轮(ATM) — 350574 (199505 – 999999)

PNC and OE references

PNCPart nameOE numbers
33403GSpeedometer driven gear sub-assembly (ATM)33403-19285 · 33403-19295 · 33403-19305 · 33403-19425 · 33403-19465 · 33403-39115
33404GSpeedometer shaft sleeve sub-assembly (ATM)33404-12030 · 33404-12040 · 33404-16010 · 33404-32010
33404HO-ring (for automatic transmission speedometer shaft sleeve)90301-18018 · 96711-24018 · 96711-24030
33404JOil seal (for automatic transmission speedometer shaft sleeve)90310-09001
33404KClamp (for automatic transmission speedometer shaft sleeve)90468-12005
33485ASpeedometer sleeve locking plate (ATM)33485-12020 · 33485-14010 · 33485-30020
