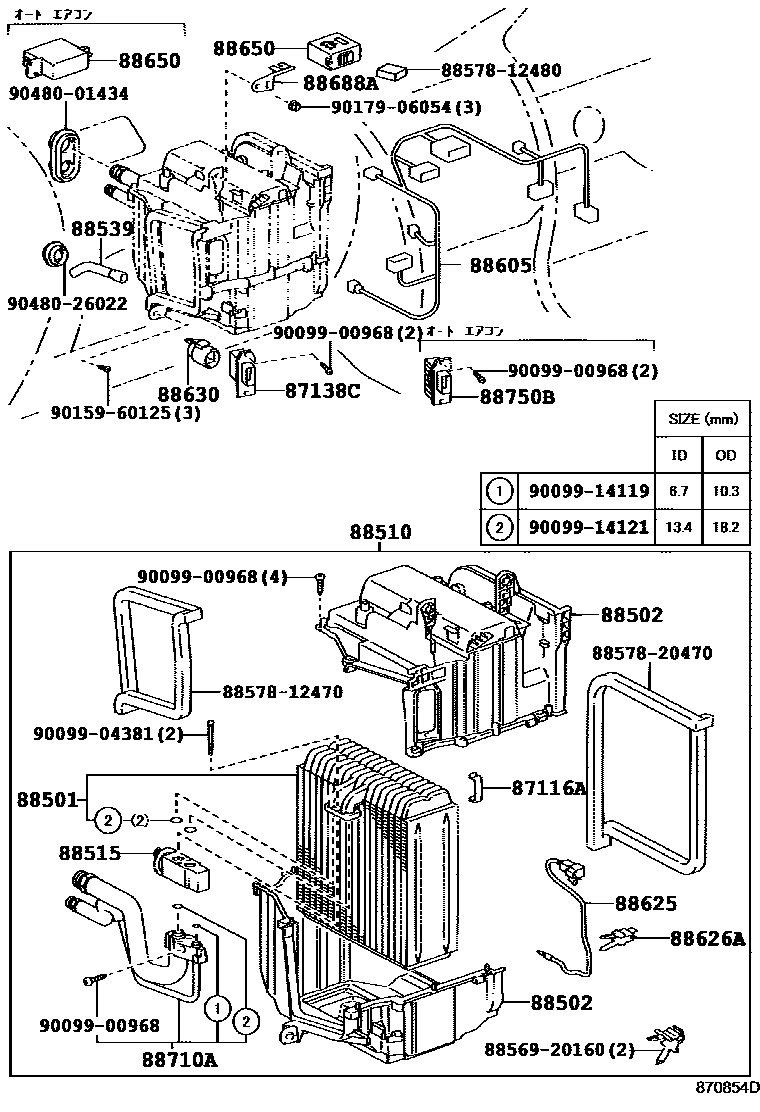

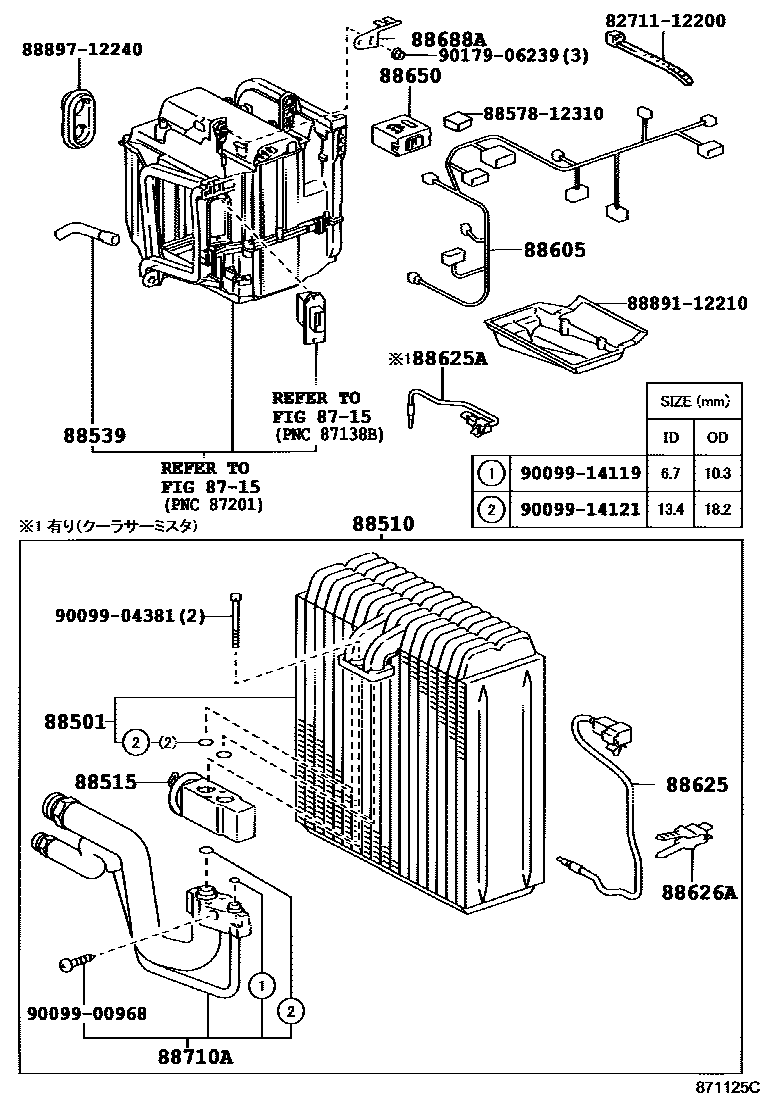

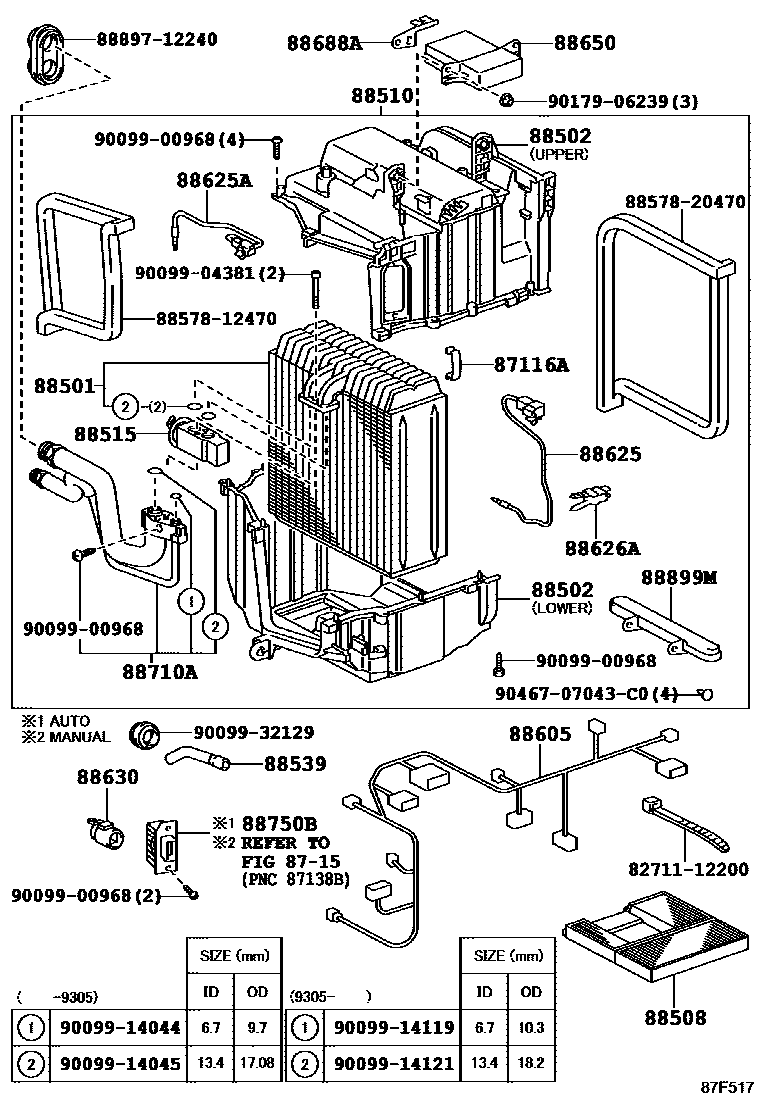

Toyota COROLLA 暖风和空调系统 - 冷却器组件 — Figure 8714
Toyota COROLLA EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 4 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87116A | Fixing spring (for cooler unit housing) | 87116-14010 |
| 87138C | Blower resistor | 87138-12130 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-12360 · 88501-12390 · 88501-12391 · 88501-12430 |
| 88502 | Cooling device shell sub-assembly | 88502-12160 · 88502-12170 · 88502-12180 · 88502-12190 · 88502-12200 |
| 88508 | Air purification filter sub-assembly | 88508-12010 |
| 88510 | Cooler device assembly | 88501-12420 · 88510-12840 · 88510-12841 · 88510-12850 · 88510-12851 · 88510-12870 · 88510-12871 · 88510-12890 · 88510-12891 · 88510-1A060 · 88510-1A061 · 88510-1A070 · 88510-1A080 · 88510-1A081 · 88510-1A090 · 88510-1A091 · 88510-1A130 · 88510-1A131 · 88510-1A140 · 88510-1A141 · 88510-1A260 · 88510-1A270 · 88510-1A280 · 88510-1A290 · 88510-1A300 · 88510-1A480 · 88510-1A560 |
| 88515 | Cooler expansion valve | 88515-14062 · 88515-20100 · 88515-33010 |
| 88539 | No. 1 Cooler Unit Drain Hose | 88539-12120 · 88539-12160 |
| 88605 | No. 1 cooler wiring harness sub-assembly | 88605-1E600 · 88605-1E610 · 88605-1E620 · 88605-1E630 · 88605-1E670 · 88605-1E680 · 88605-1E690 · 88605-1E700 · 88605-1E710 · 88605-1E720 · 88605-1E730 · 88605-1E740 · 88605-1E750 · 88605-1E760 · 88605-1E770 · 88605-1E780 · 88605-1E790 · 88605-1H010 · 88605-1H020 · 88605-1H040 · 88605-1H050 · 88605-1H060 · 88605-1H070 · 88605-1H080 · 88605-1H090 · 88605-1H600 · 88605-1H610 · 88605-1H620 · 88605-1H630 · 88605-1H640 · 88605-1H650 · 88605-1H670 · 88605-1H681 · 88605-1H700 · 88605-1H710 · 88605-1H720 · 88605-1H730 · 88605-1H740 · 88605-1H750 · 88605-1H760 · 88605-1H770 · 88605-1K030 · 88605-1K040 · 88605-1K050 · 88605-1K060 · 88605-1K090 · 88605-1K300 · 88605-1K310 |
| 88625 | Cooler No. 1 Thermistor | 88625-12240 · 88625-12280 |
| 88625A | Cooler No. 2 thermistor | 88625-12300 |
| 88626A | Thermistor mount | 88626-28010 |
| 88630 | Cooler relay assembly | 88630-12140 |
| 88650 | Cooler stabilized amplifier assembly | 88650-16620 · 88650-1A400 · 88650-1A410 · 88650-1A420 · 88650-1A430 · 88650-1A440 · 88650-1A460 · 88650-1A830 · 88650-1A850 · 88650-1A860 · 88650-1A870 · 88650-1A890 · 88650-1E010 · 88650-1E040 · 88650-1E110 |
| 88688A | Cooler stabilized amplifier stand | 88688-1A090 · 88688-1A430 |
| 88710A | Air conditioning pipe assembly | 88710-12240 · 88710-12330 |
| 88750B | Blower resistor transistor assembly | 88750-12010 |
| 88899M | cover (for air cleaner) | 88899-12110 |
