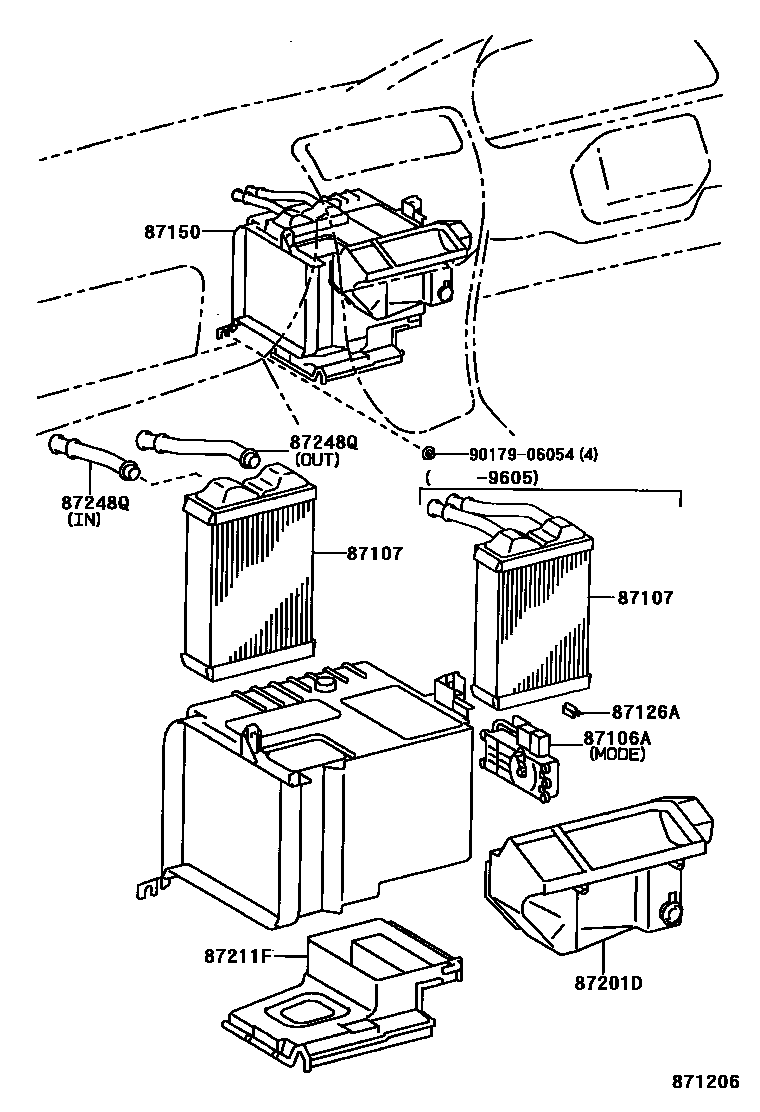

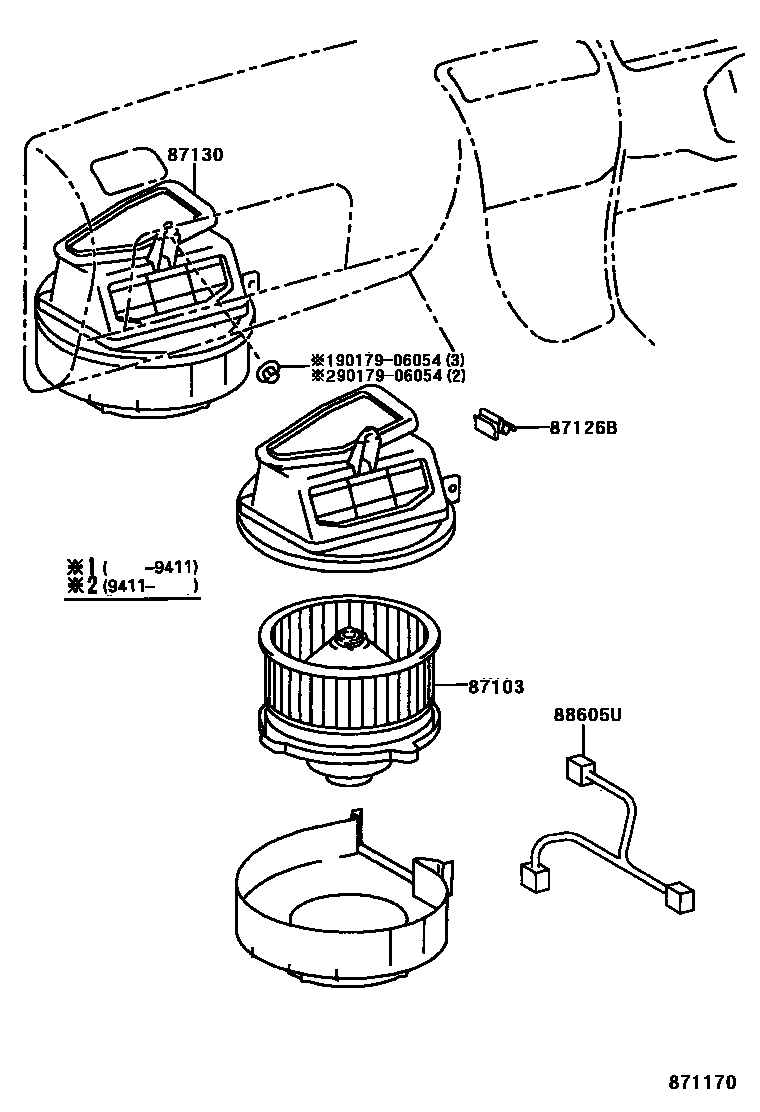

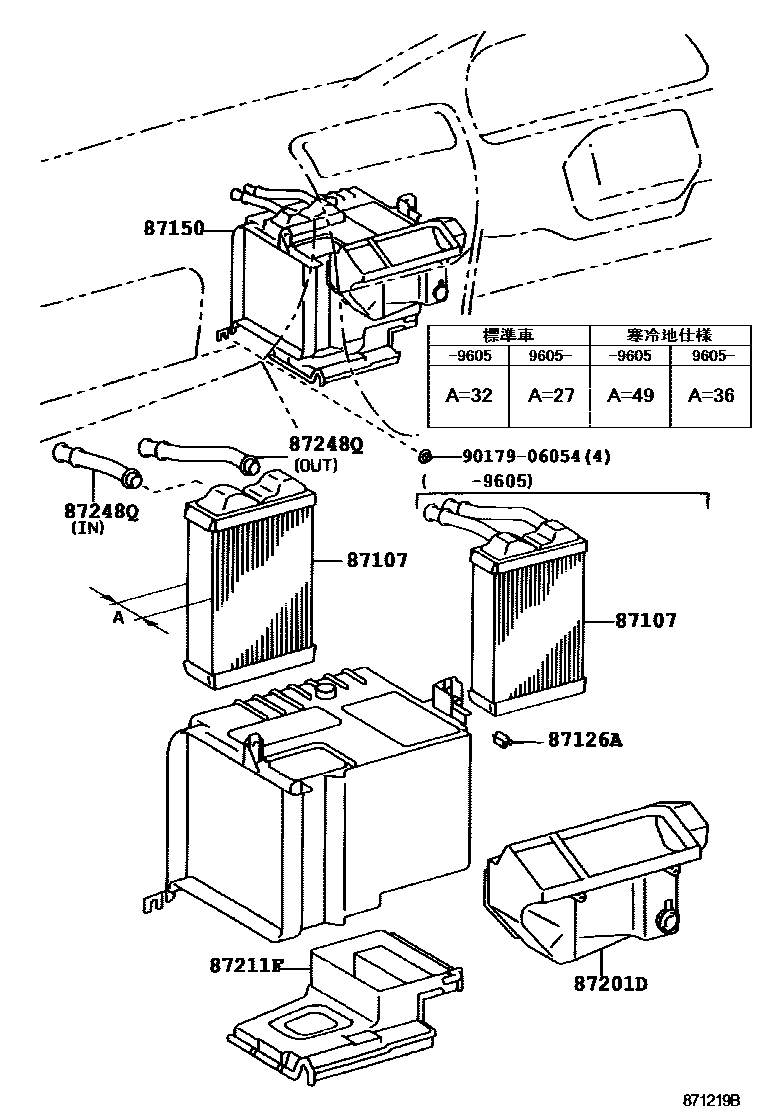

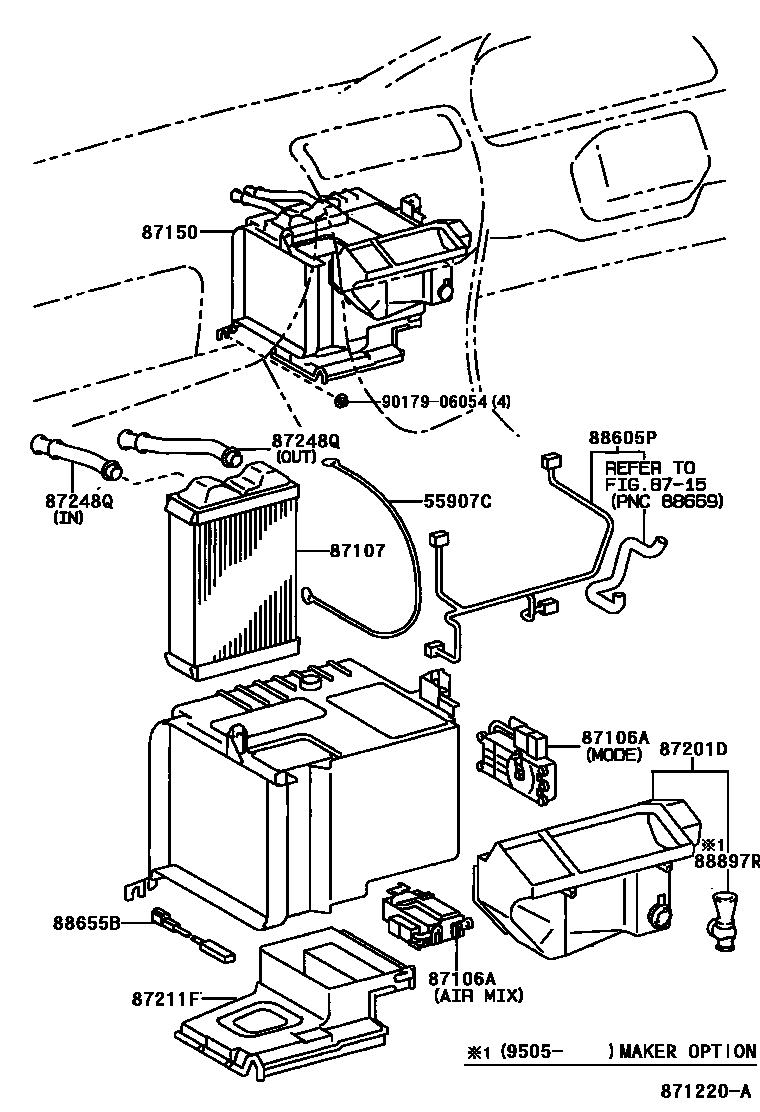

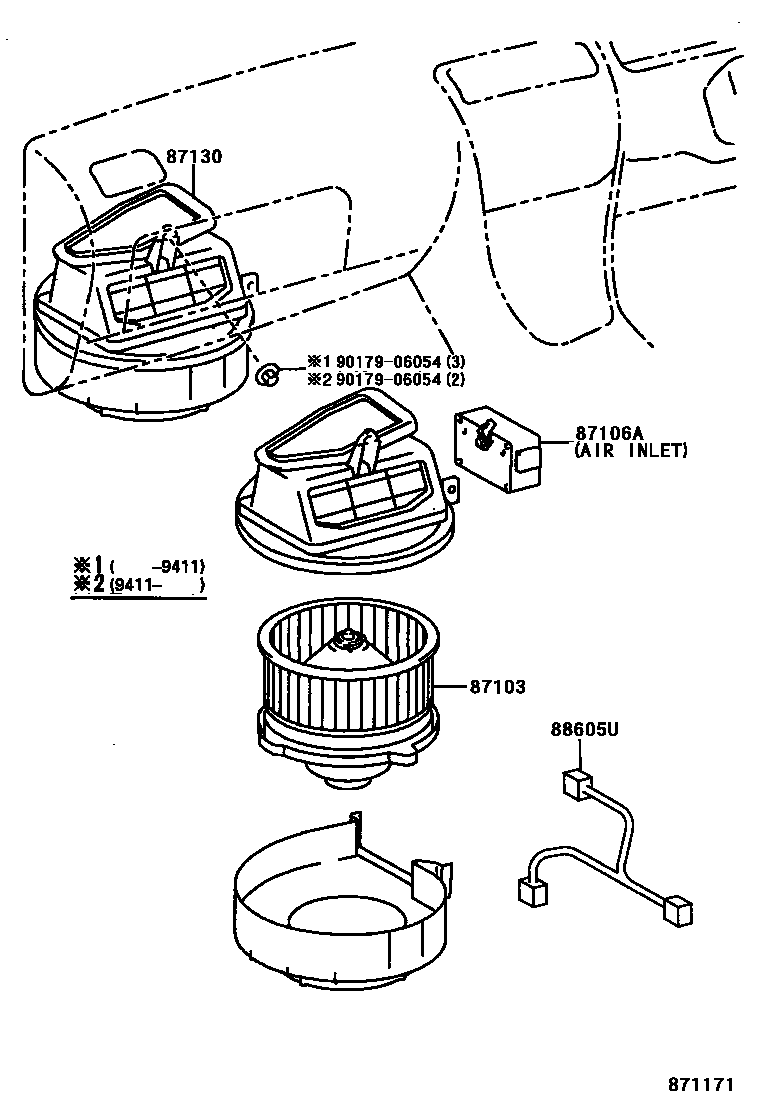

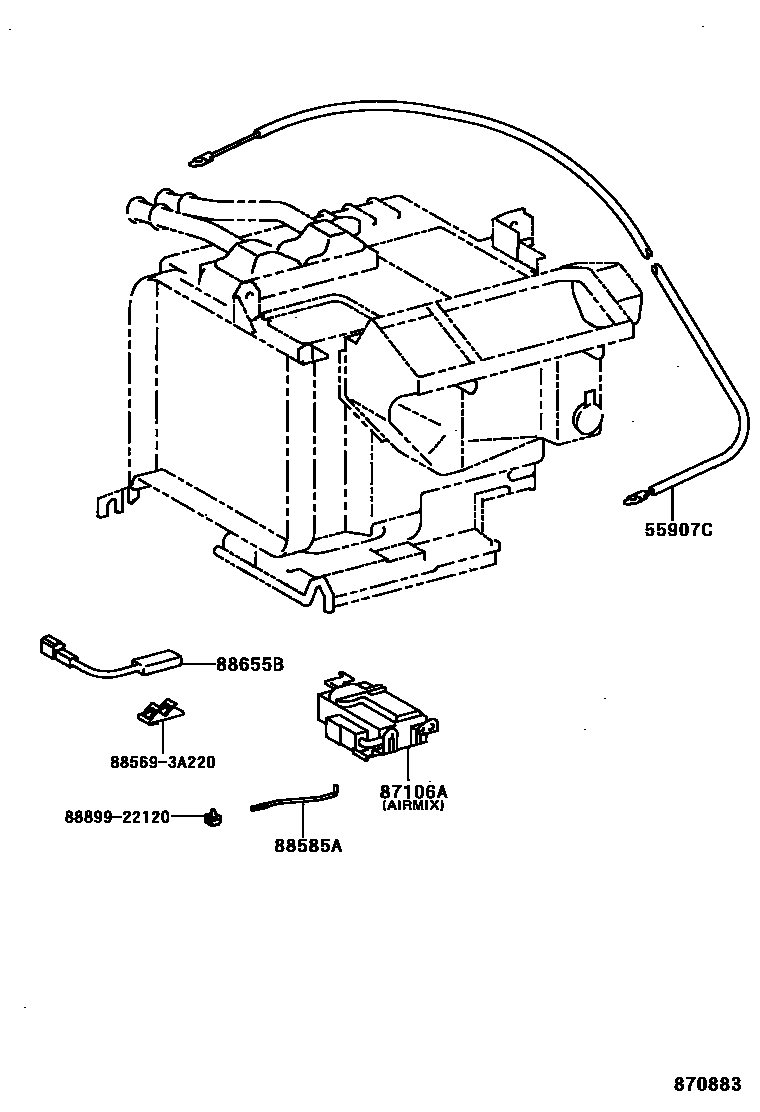

Toyota COROLLA 暖风和空调系统 - 加热装置和鼓风机 — Figure 8712
Toyota COROLLA EPC diagram 8712, 暖风和空调系统 - 加热装置和鼓风机, with 6 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 55907C | Water valve control cable sub-assembly | 55907-12390 |
| 87103 | Heater blower motor sub-assembly with fan | 87103-12030 |
| 87106A | Damper servo mechanism sub-assembly | 87106-12030 · 87106-12050 · 87106-12060 · 87106-12070 · 87106-12080 · 87106-12090 · 87106-12100 · 87106-12110 |
| 87107 | Heater radiator device sub-assembly | 87107-12380 · 87107-12430 · 87107-12470 · 87107-12500 · 87107-12510 |
| 87126A | heater control clip | 87126-12050 |
| 87126B | heater control clip | 87126-12040 |
| 87130 | Front heater blower assembly | 87130-12280 · 87130-12281 · 87130-12290 · 87130-12291 · 87130-12350 |
| 87150 | Heater radiator assembly | 87150-12570 · 87150-12571 · 87150-12580 · 87150-12581 · 87150-12600 · 87150-12601 · 87150-12620 · 87150-12621 · 87150-12630 · 87150-12631 · 87150-12650 · 87150-12651 · 87150-12760 · 87150-12761 · 87150-12770 · 87150-12780 · 87150-12781 · 87150-12860 · 87150-12861 · 87150-12870 · 87150-12880 · 87150-12881 · 87150-1A030 · 87150-1A031 · 87150-1A032 · 87150-1A040 · 87150-1A050 · 87150-1A051 · 87150-1A052 |
| 87201D | Air duct sub-assembly | 87201-12300 · 87201-12310 · 87201-12330 · 87201-12360 · 87201-12480 · 87201-12490 · 87201-12510 · 87201-12520 |
| 87211F | air duct | 87211-12160 · 87211-12170 · 87211-12200 · 87211-12210 · 87211-13010 · 87211-13020 |
| 87248Q | Front heater radiator water pipe | 87156-12020 · 87156-12030 · 87156-12040 · 87156-12050 |
| 88585A | Heater choke shaft | 88585-12070 · 88585-12080 |
| 88605P | Air conditioning wiring harness sub-assembly | 88605-12010 · 88605-1E880 · 88605-1E881 |
| 88605U | Air conditioning wiring harness sub-assembly | 88605-1E870 |
| 88655B | Water temperature switch | 88790-12031 · 88790-28010 |
| 88897R | aspirator | 88897-12210 |
