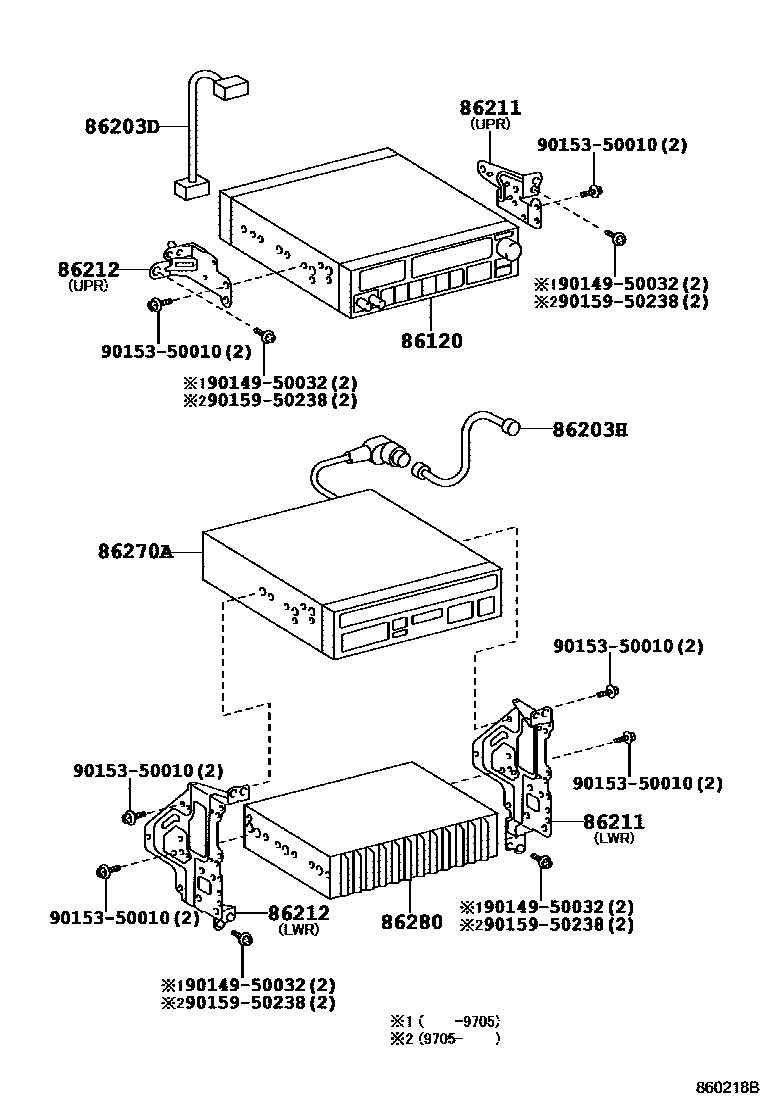

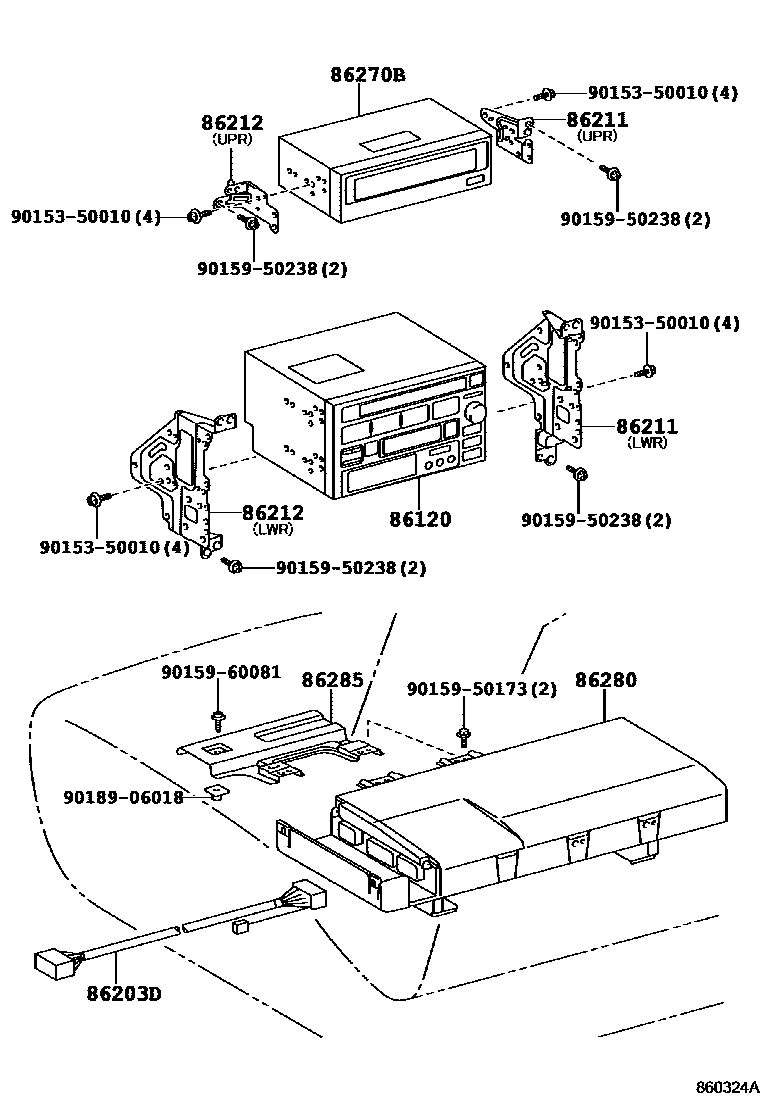

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

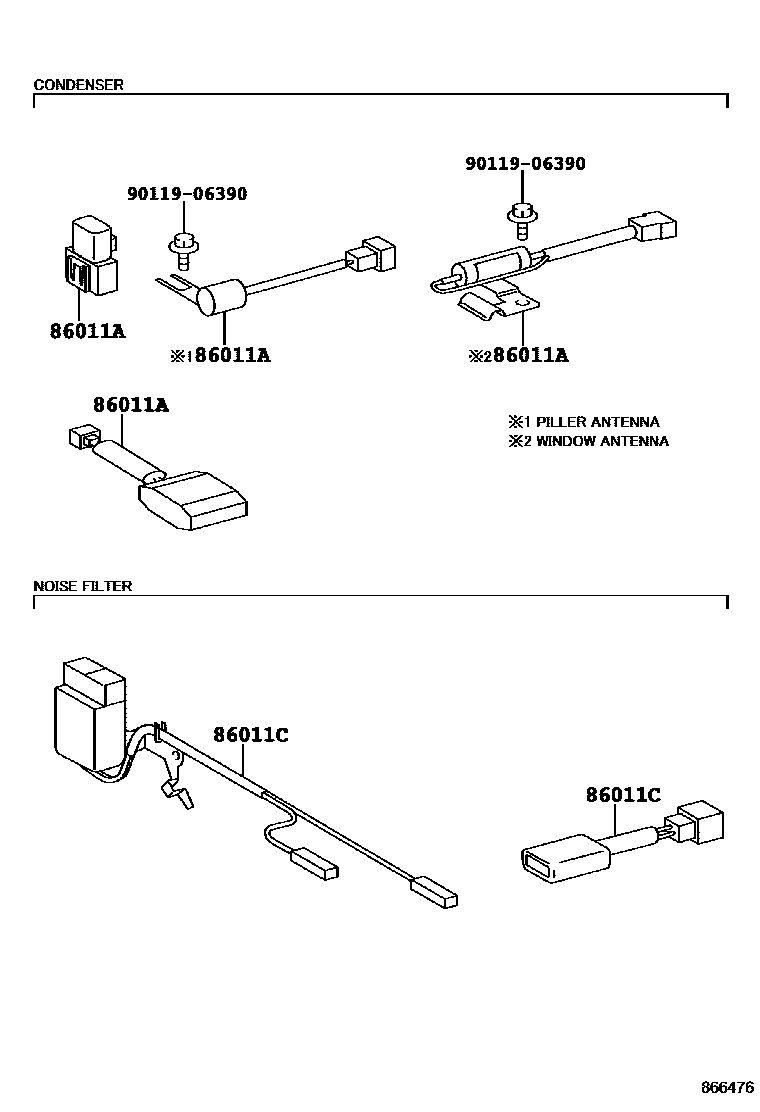

| 86011A | radio settings phase modulator | 90980-04083 · 90980-04094 · 90980-04101 · 90980-04102 |
| 86011C | Noise filter | 90980-05206 · 90980-05215 · 90980-05232 · 90980-05236 · 90980-05240 |
| 86120 | Radio assembly | 86120-12750 · 86120-12751 · 86120-12760 · 86120-12761 · 86120-12770 · 86120-12771 · 86120-12780 · 86120-12870 · 86120-12890 · 86120-16600 · 86120-16610 · 86120-1A050 · 86120-1A051 · 86120-1A100 · 86120-27010 · 86120-28240 · 86120-32480 |
| 86203D | Stereo Part 1 Wire Harness | 86203-12260 · 86203-12280 · 86203-12300 |
| 86203H | Stereo Part 2 Harness | 86203-12270 |
| 86211 | No. 1 radio bracket | 86211-12250 · 86211-12270 |
| 86212 | No. 2 radio bracket | 86212-12230 · 86212-12250 |
| 86270A | CD player assembly | 86270-12040 · 86270-20040 · 86270-20050 |
| 86270B | Stereo component base plate assembly | 86270-12050 |
| 86280 | Stereo parts amplifier assembly | 86280-12100 · 86280-12140 · 86280-12150 · 86280-12170 · 86280-12220 |
| 86285 | Amplifier Stand No. 1 | 86285-12030 |
