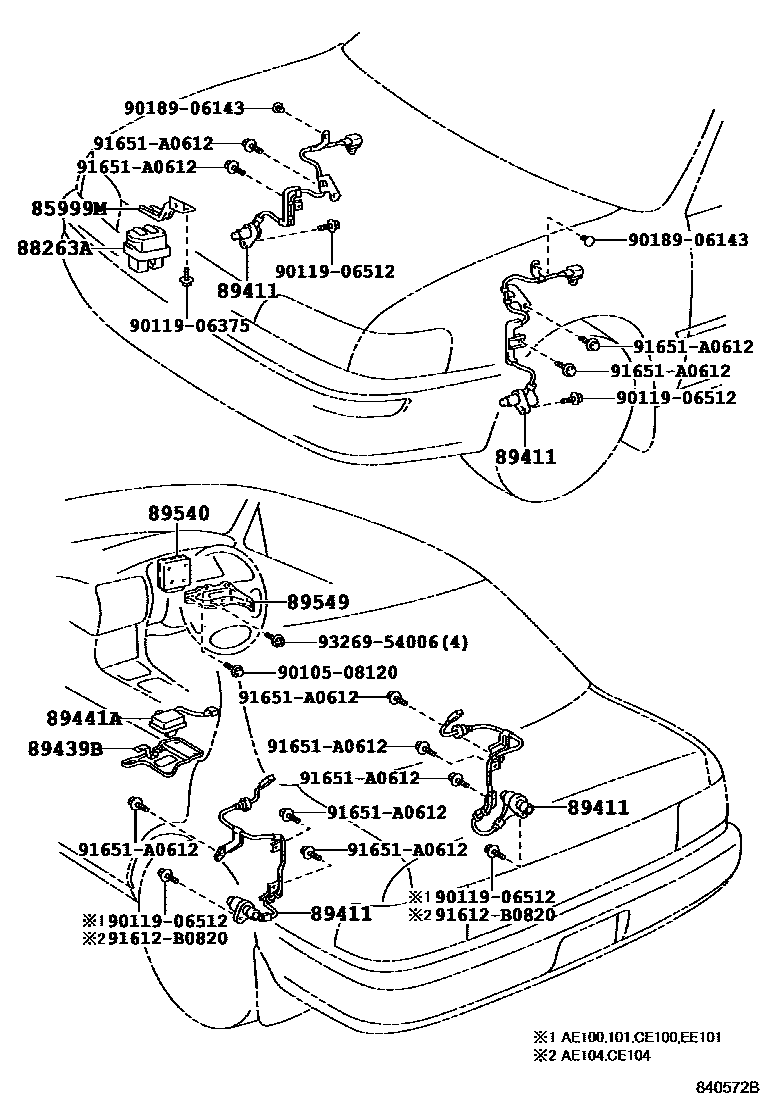

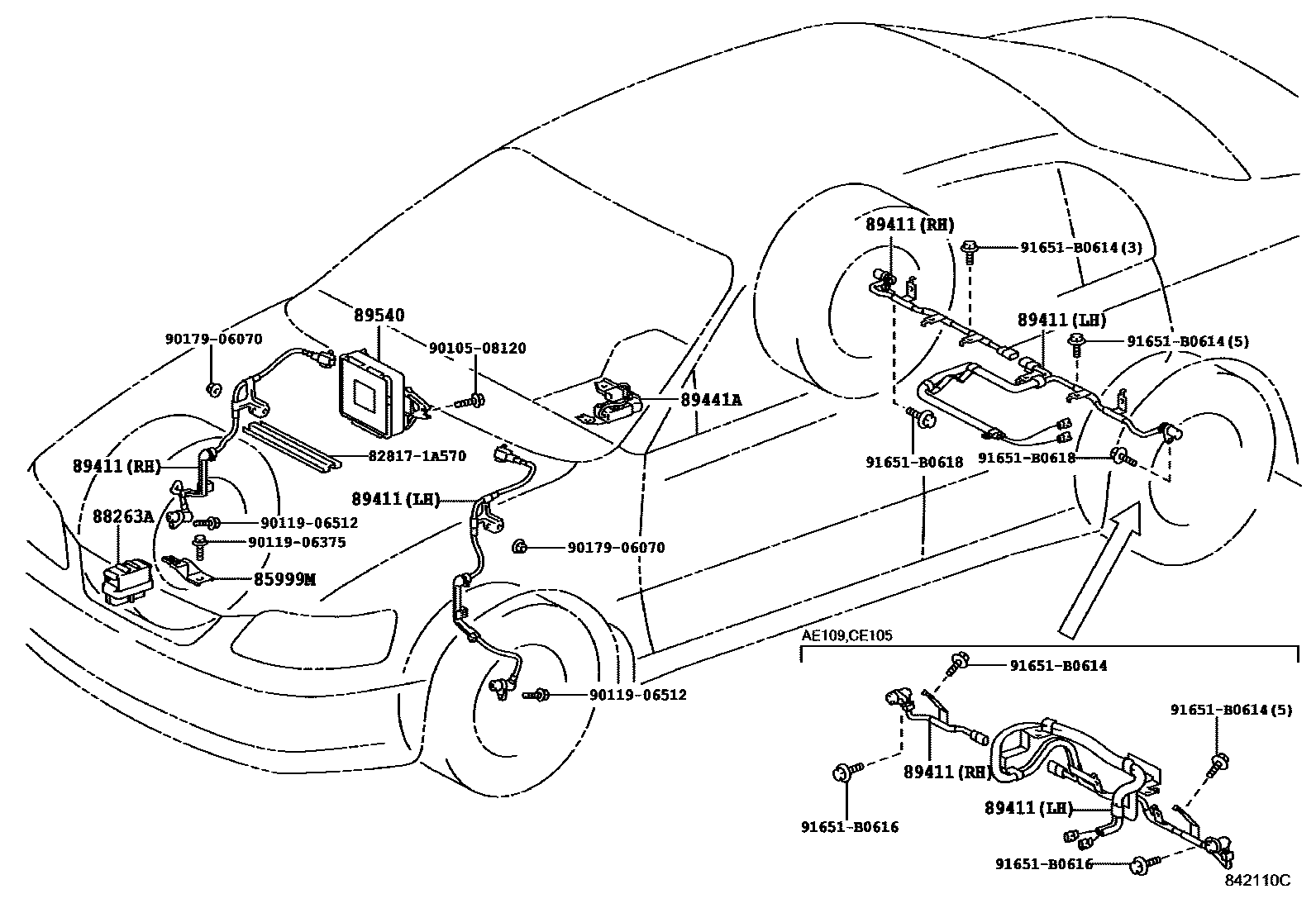

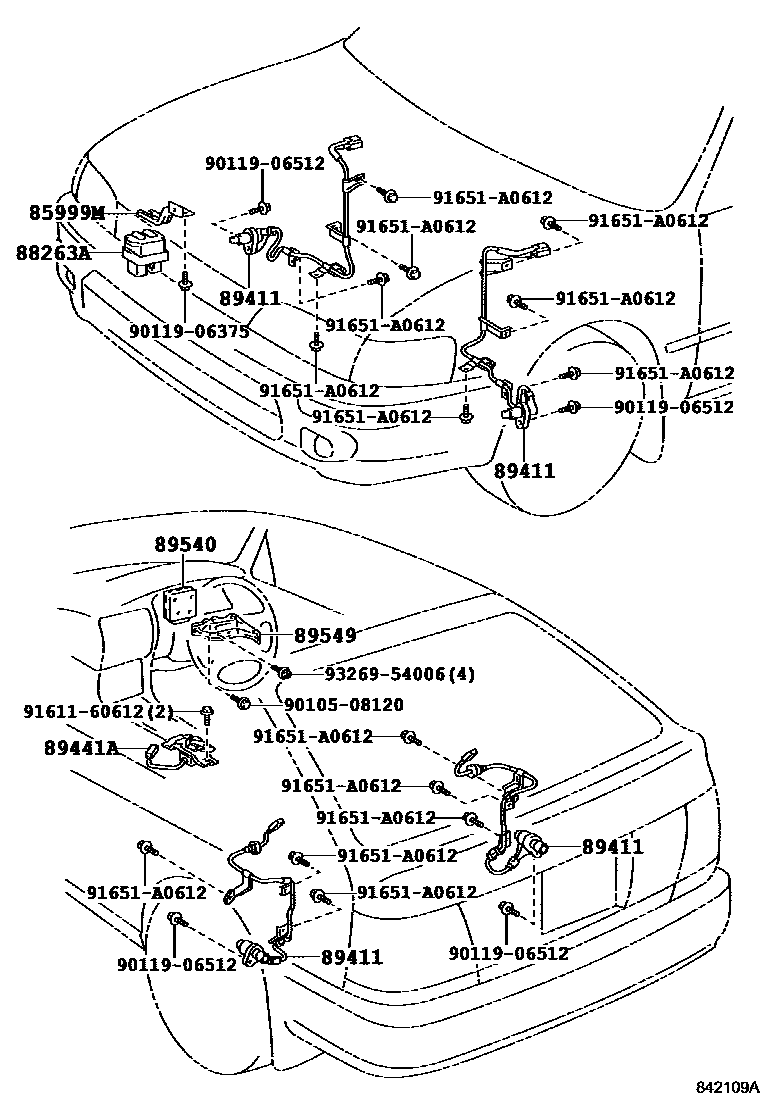

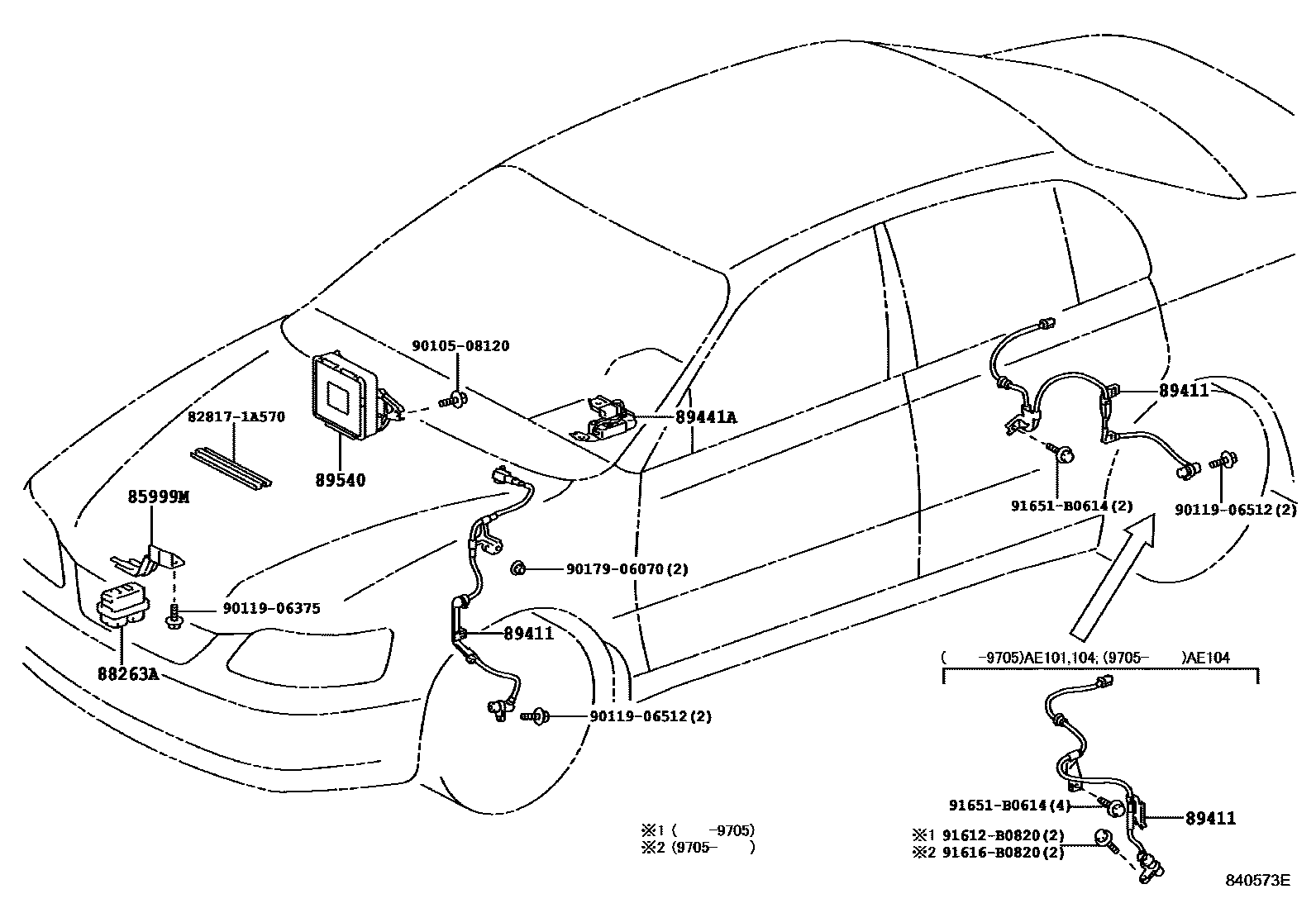

Toyota COROLLA ABS 和 VSC — Figure 8414
Toyota COROLLA EPC diagram 8414, ABS 和 VSC, with 4 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85999M | Relay bracket | 85999-12170 · 85999-12320 · 85999-12360 |
| 88263A | Anti-skid control relay | 88263-12070 · 88263-12090 · 88263-32060 · 88263-35070 |
| 89411 | Speed sensor | 89542-12020 · 89542-12031 · 89542-12040 · 89543-12020 · 89543-12031 · 89543-12040 · 89545-12020 · 89545-12030 · 89545-12040 · 89545-12050 · 89545-12051 · 89545-12060 · 89546-12020 · 89546-12030 · 89546-12040 · 89546-12050 · 89546-12051 · 89546-12060 |
| 89439B | Sensor holder | 89439-12050 |
| 89441A | deceleration sensor | 89440-12020 · 89440-12050 · 89440-12060 · 89441-12030 |
| 89540 | Anti-skid control ECU assembly | 89540-12140 · 89540-12240 · 89540-12290 · 89540-12340 · 89540-12350 · 89540-12351 · 89540-12450 · 89540-12451 · 89540-12480 · 89540-12540 · 89541-12030 · 89541-12040 · 89541-12050 · 89541-12060 · 89541-12090 · 89541-12100 |
| 89549 | Anti-slip control ECU bracket | 89549-12030 · 89549-12040 |
