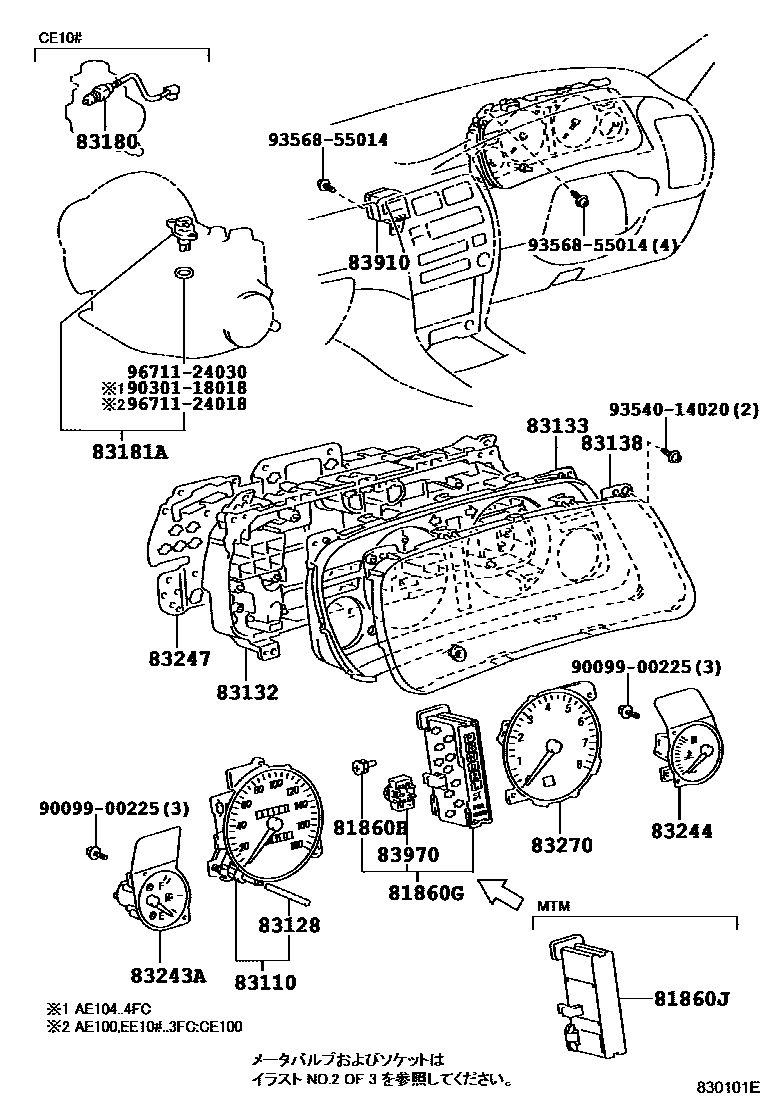

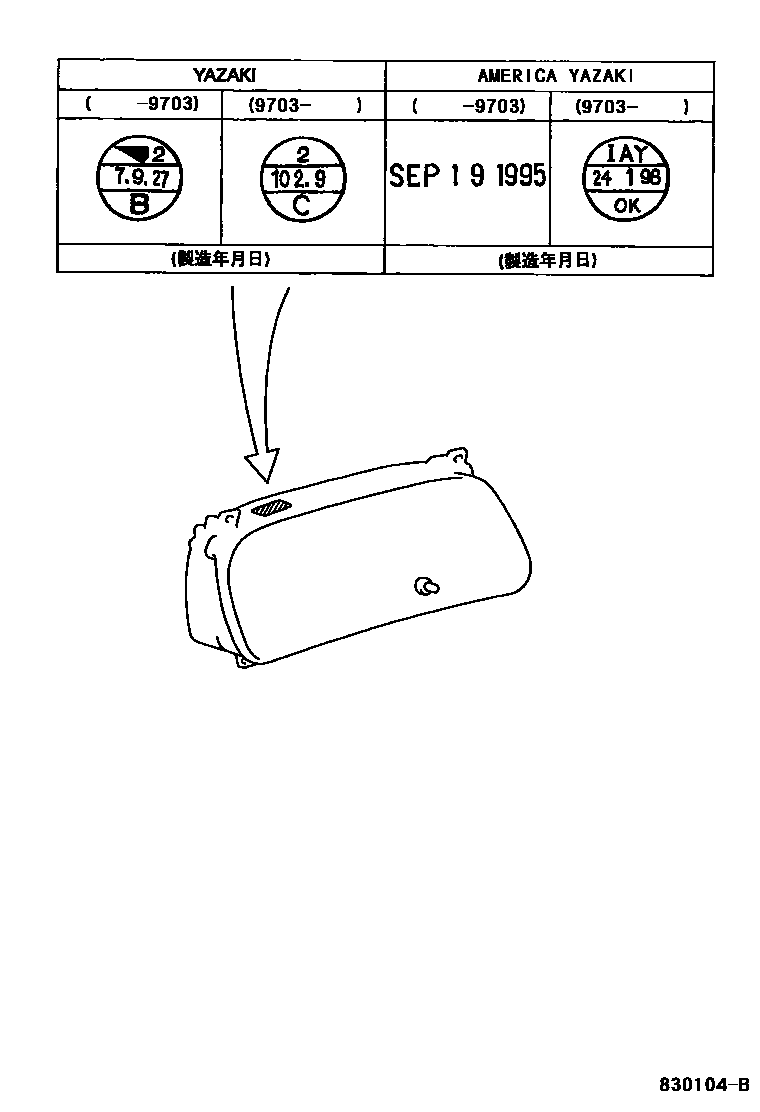

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 10 images and 22 PNC and OE references.

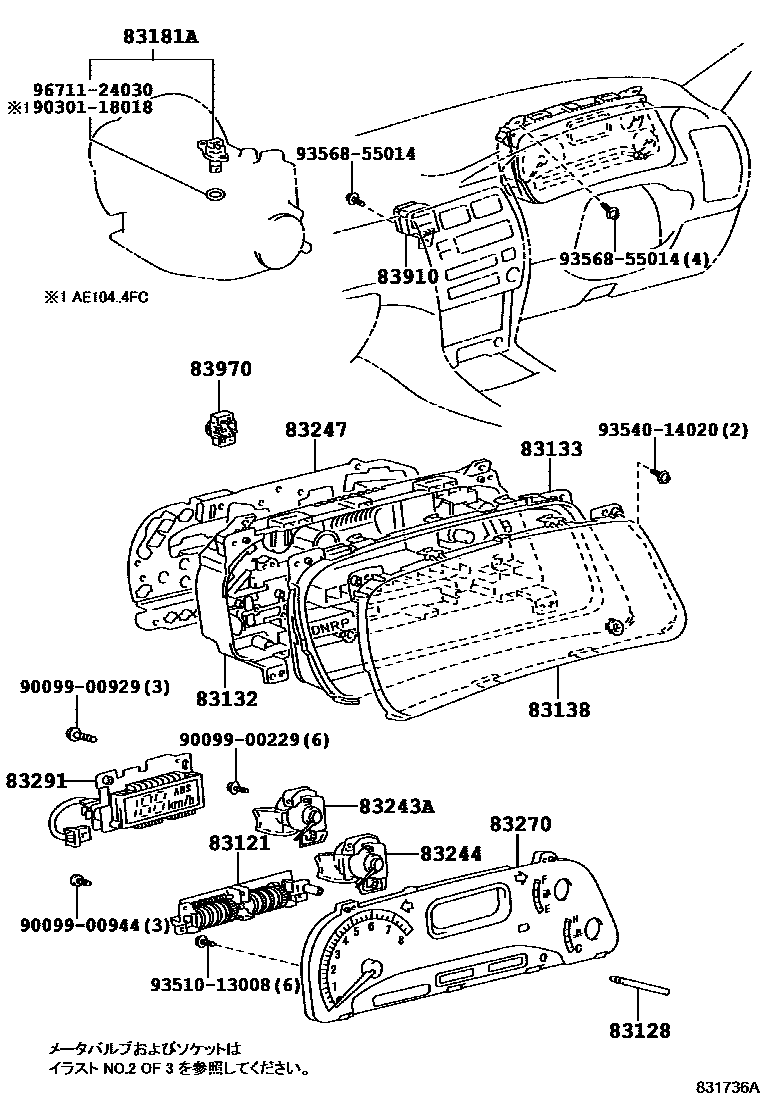

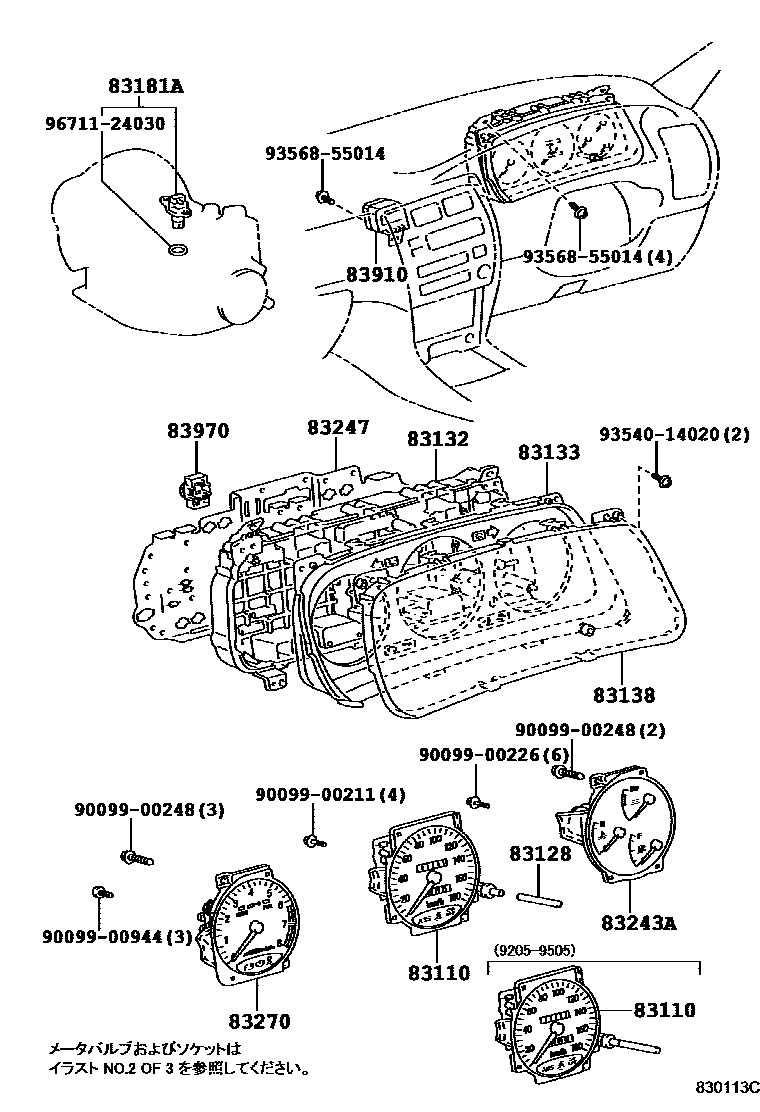

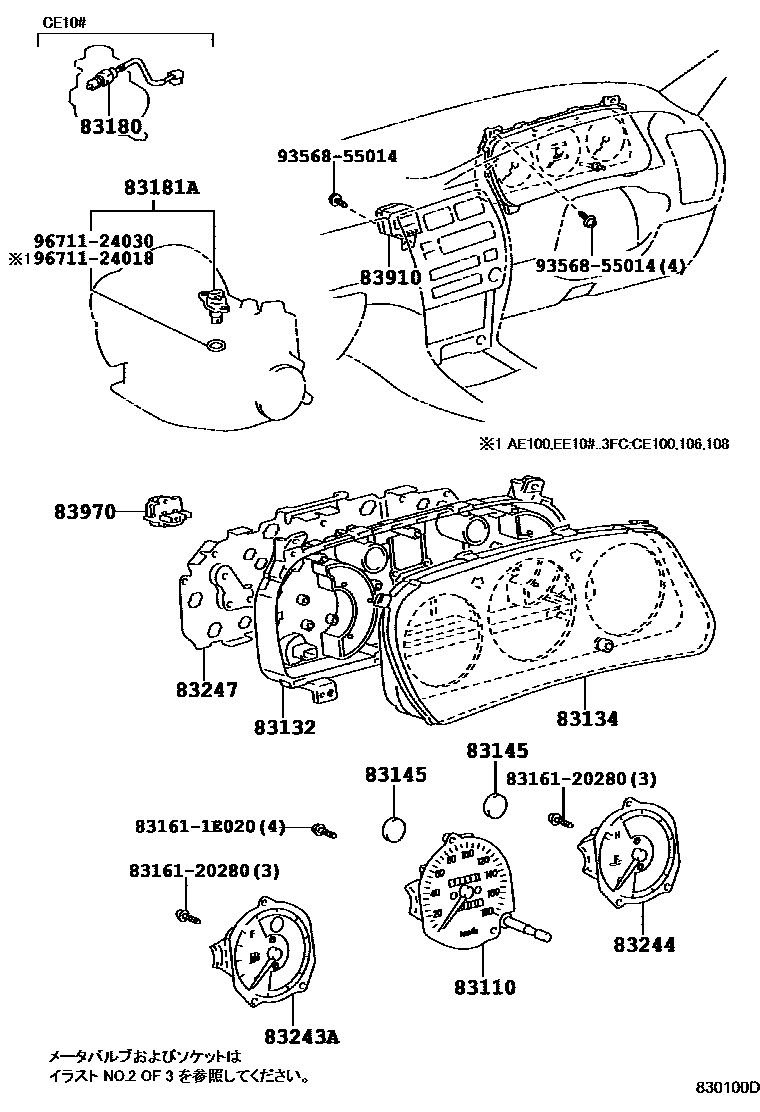

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81860G | Transmission indicator light assembly | 81860-12110 · 81860-12111 |
| 81860H | Transmission indicator light bulb | 90072-02005 · 90072-02007 |
| 81860J | Dashboard plug | 81860-12100 |

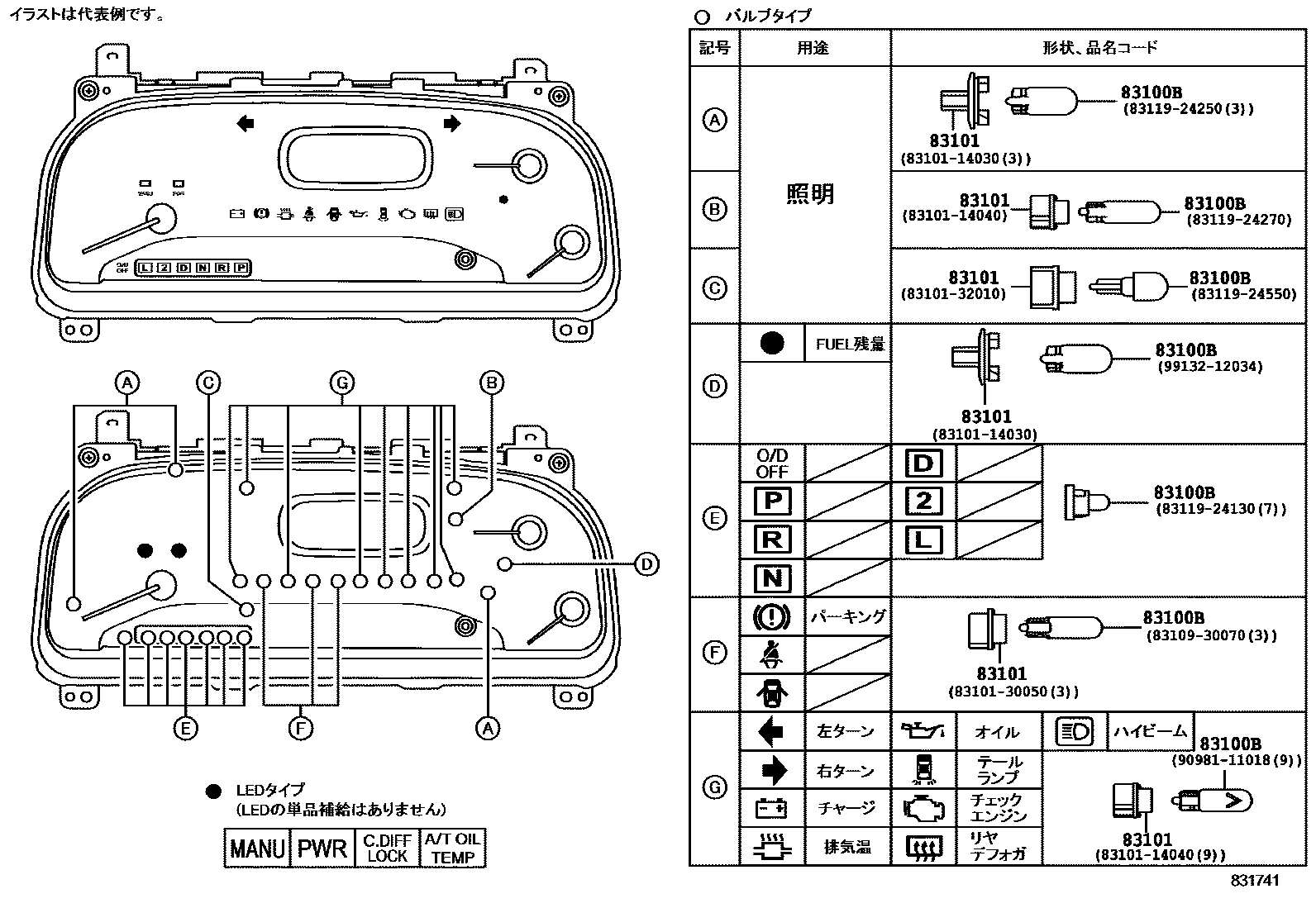

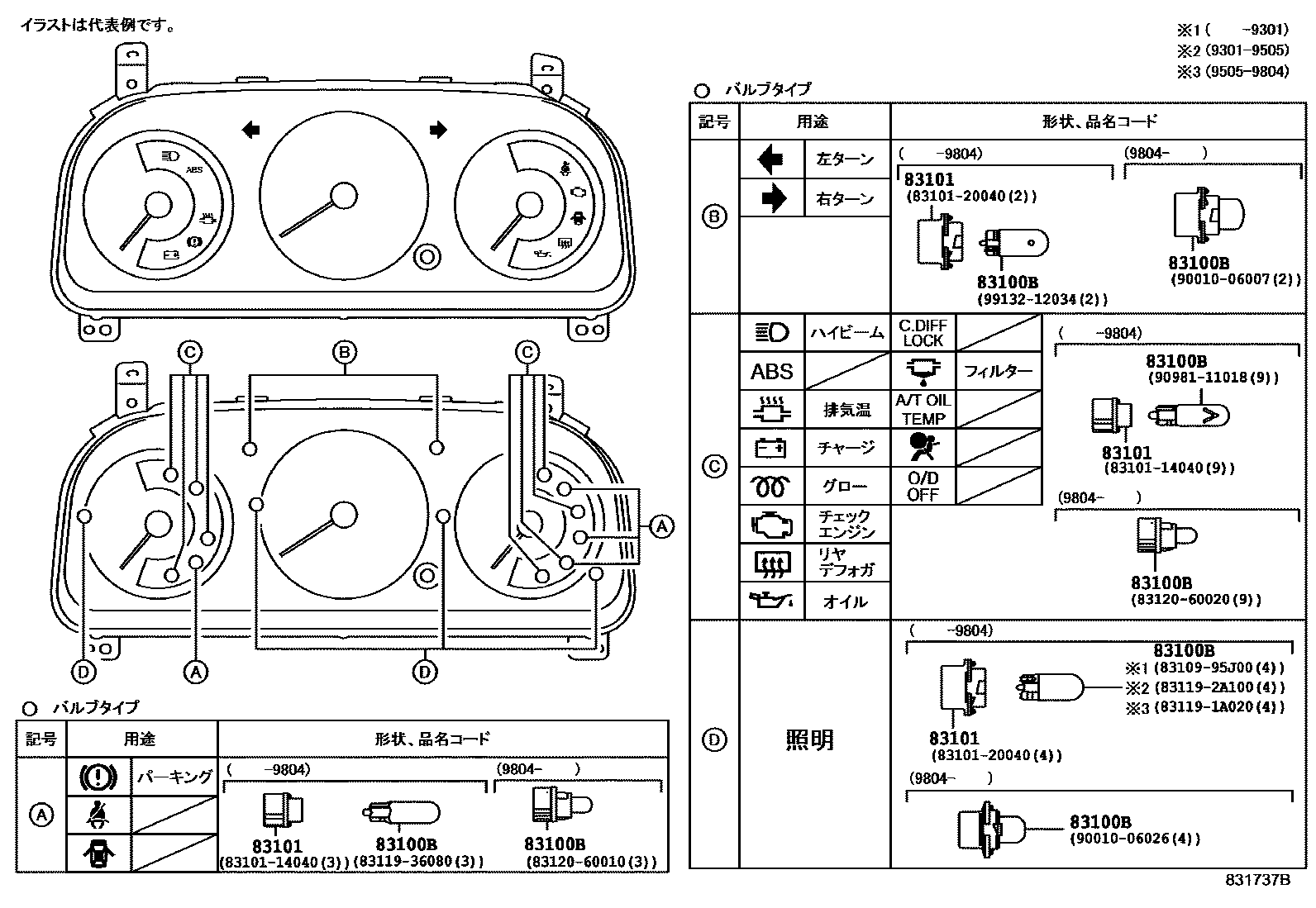

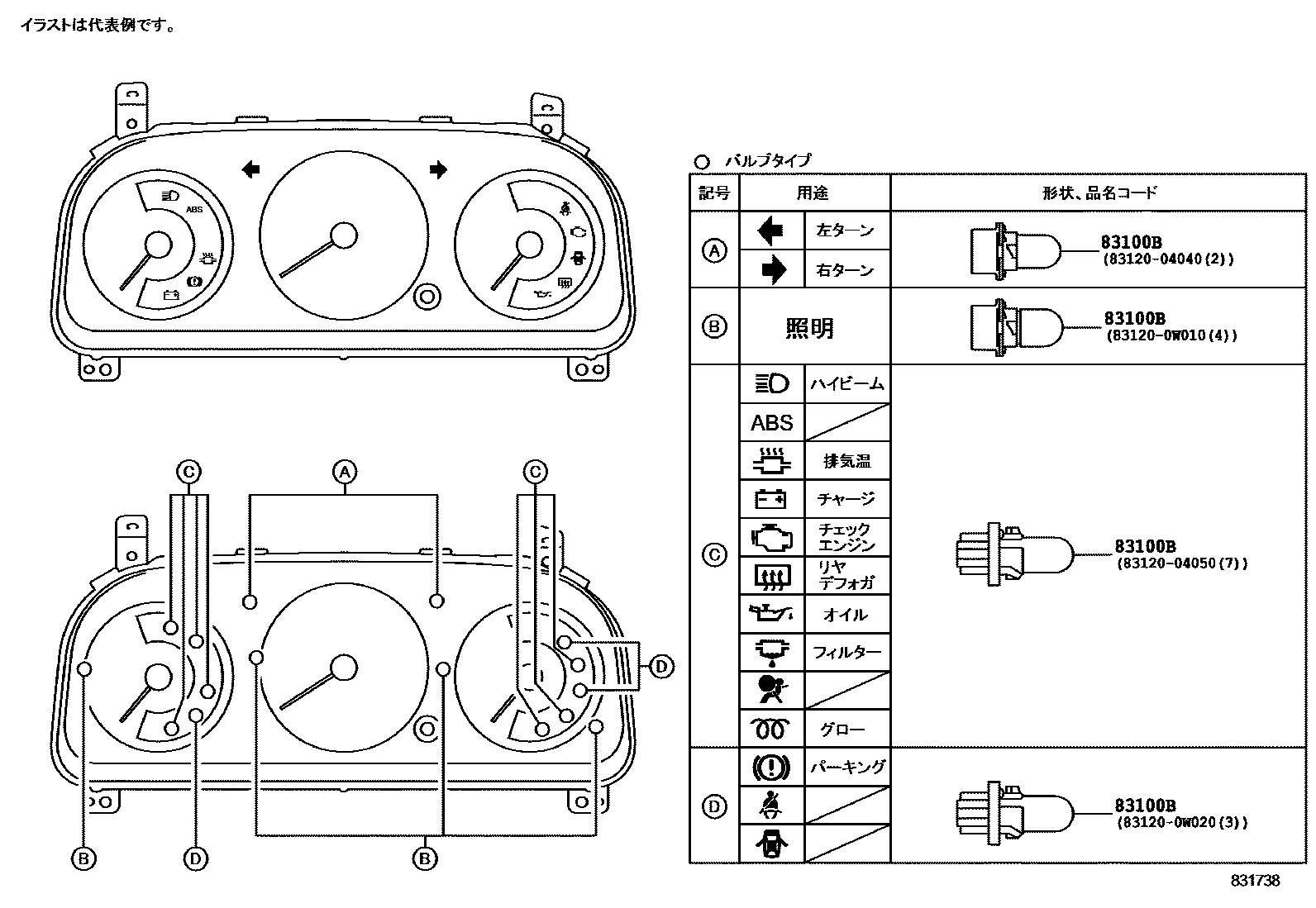

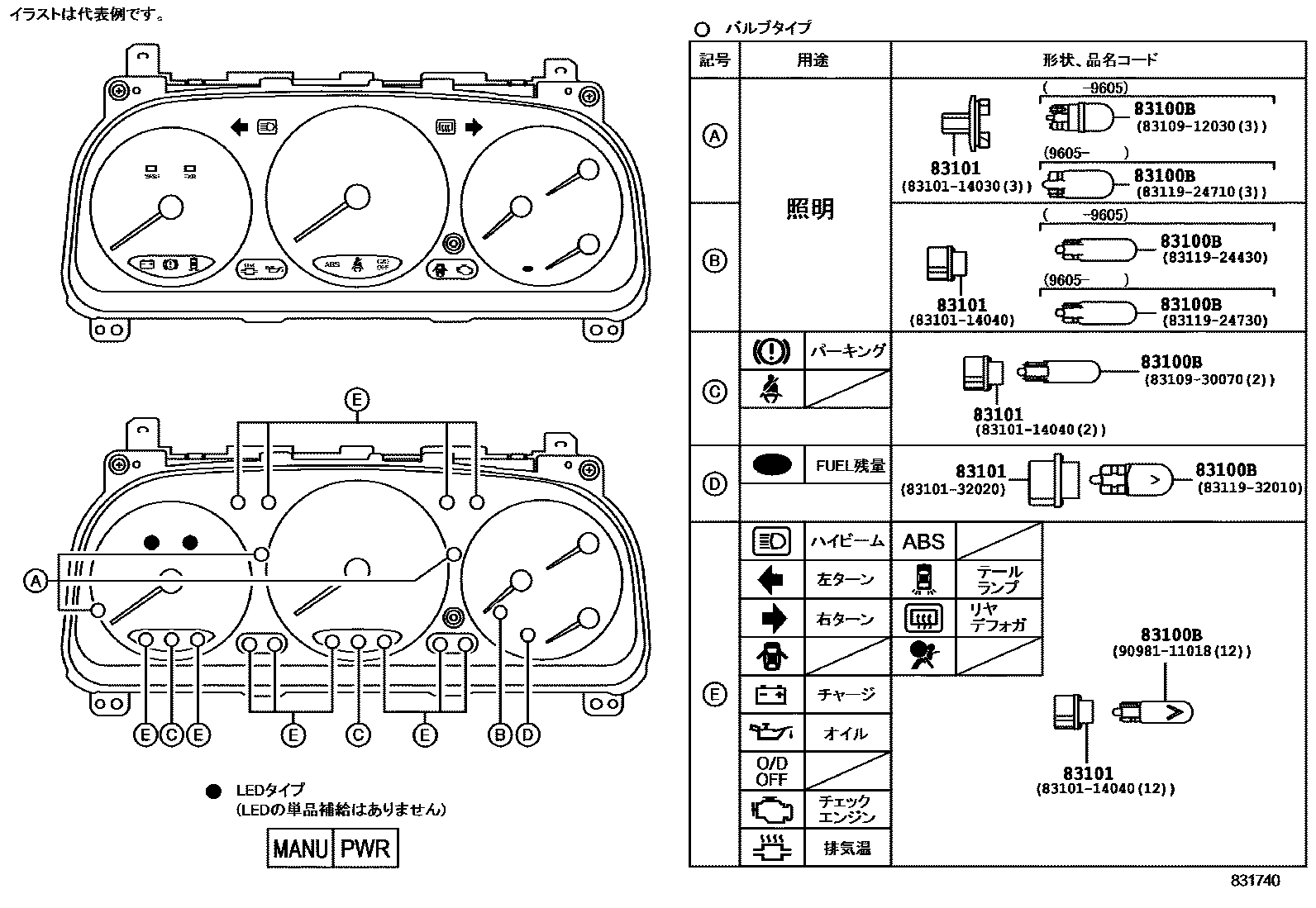

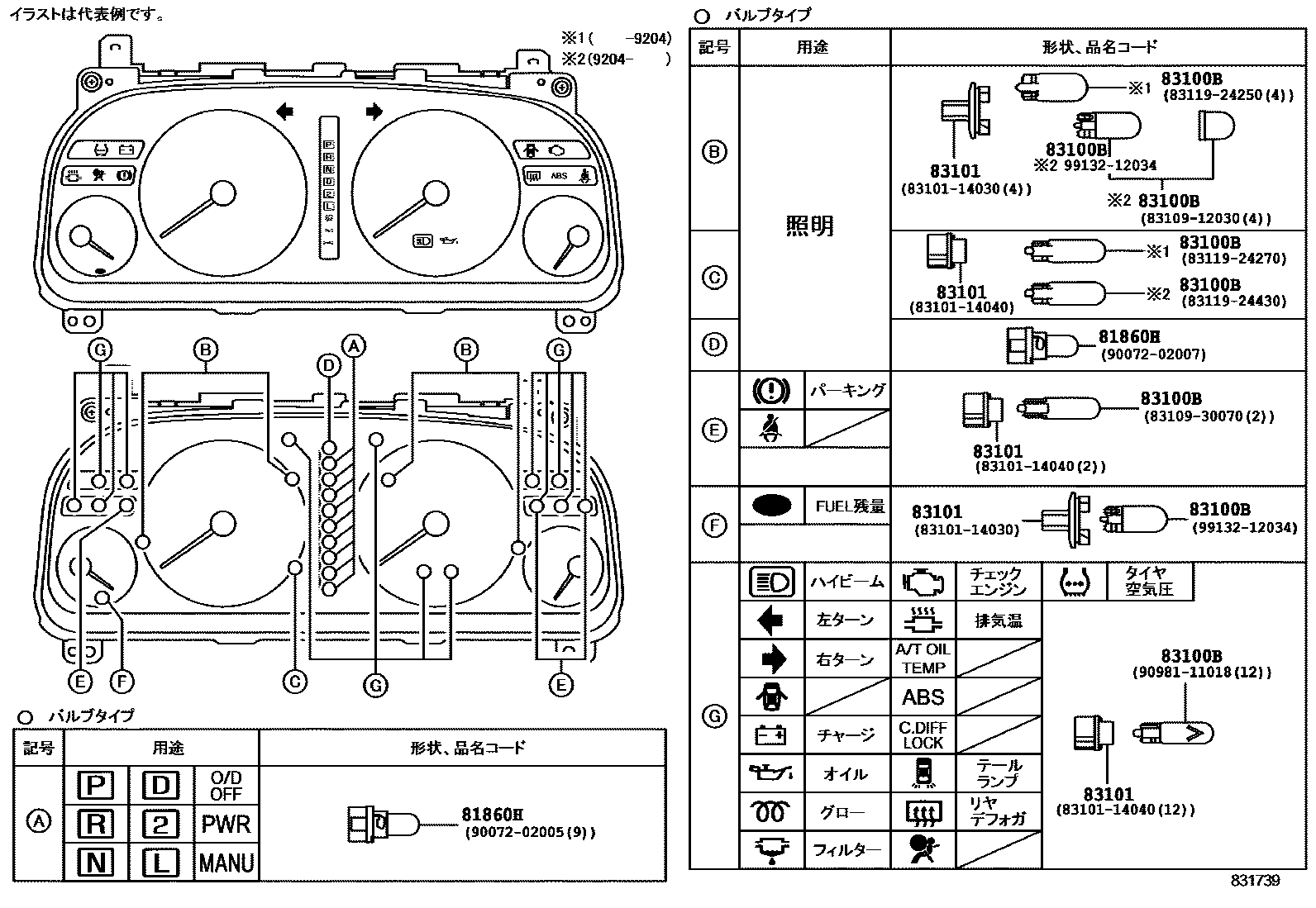

| 83100B | Combination instrument bulb No. 1 | 83109-12030 · 83109-30070 · 83109-95J00 · 83119-1A020 · 83119-24130 · 83119-24250 · 83119-24270 · 83119-24430 · 83119-24550 · 83119-24710 · 83119-24730 · 83119-2A100 · 83119-32010 · 83119-36080 · 83120-04040 · 83120-04050 · 83120-0W010 · 83120-0W020 · 83120-60010 · 83120-60020 · 90010-06007 · 90010-06026 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 · 83101-30050 · 83101-32010 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-1E660 · 83110-1E690 · 83110-1E870 · 83220-12020 |
| 83121 | total counter | 83121-12070 |
| 83128 | trip odometer handle | 83128-12770 |
| 83132 | Instrument cluster housing | 83132-0W010 · 83132-1A450 · 83132-1A470 · 83132-1A530 · 83132-1A570 · 83132-1E020 · 83841-1A641 · 83841-1A642 |
| 83133 | Combined instrument panel No. 1 | 83133-13270 · 83133-1H010 · 83133-1H030 · 83133-1H130 · 83811-1A640 |
| 83134 | Combination instrument cover No. 1 | 83134-0W010 · 83134-1E040 |
| 83138 | speedometer glass | 83138-1A070 · 83138-1A110 · 83138-1A130 |
| 83145 | Instrument No. 1 lampshade | 83145-0W010 · 83145-89320 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83181A | speedometer sensor | 83181-12010 · 83181-12020 · 83181-12030 · 83181-12040 · 83181-12050 · 83181-12060 |
| 83243A | Fuel gauge sub-assembly | 83243-0W010 · 83243-0W020 · 83243-1E020 · 83243-1E040 · 83243-1E060 · 83243-1E080 · 83243-1E120 · 83243-1E710 · 83243-1E890 · 83243-1E891 · 83243-1H010 · 83243-1H011 · 83243-1H012 · 83243-1H030 · 83243-1H031 · 83243-1H050 · 83243-1H070 · 83243-1H090 · 83243-1H251 · 83243-1H530 · 83243-1H550 · 83243-1H690 · 83882-0W010 · 83882-0W011 · 83882-0W020 · 83882-0W021 · 83882-12080 · 83882-1A420 · 83882-1A430 · 83882-1A431 · 83882-1A460 · 83882-1A470 · 83882-1A471 · 83882-1A600 · 83882-1A602 · 83882-1A610 · 83882-1A612 · 83882-1A620 · 83882-1A621 · 83882-1A622 · 83882-1E071 · 83882-1E072 |
| 83244 | Water temperature meter sub-assembly | 83244-0W010 · 83244-0W011 · 83244-0W020 · 83244-0W021 · 83244-1A810 · 83244-1A830 · 83244-1A850 · 83244-1E020 · 83244-1E040 · 83883-1A431 · 83883-1A470 · 83883-1A602 · 83883-1A620 |
| 83247 | Instrument circuit board | 83149-1E020 · 83247-0W010 · 83247-1H050 · 83247-1H070 · 83247-1H330 · 83247-1H350 · 83247-1H370 · 83247-1H390 · 83247-1H410 · 83247-1H770 · 83861-0W010 · 83861-0W011 · 83861-0W030 · 83861-0W031 · 83861-12080 · 83861-1A420 · 83861-1A421 · 83861-1A422 · 83861-1A431 · 83861-1A460 · 83861-1A470 · 83861-1A480 · 83861-1A530 · 83861-1A531 · 83861-1A532 · 83861-1A600 · 83861-1A601 · 83861-1A602 · 83861-1A610 · 83861-1A611 · 83861-1A612 · 83861-1A620 · 83861-1A621 · 83861-1A622 · 83861-1A640 · 83861-1A641 · 83861-1A642 · 83861-1E071 · 83861-1E072 · 83861-1E110 |
| 83270 | Engine tachometer assembly | 83242-1E550 · 83242-1E570 · 83242-1E710 · 83242-1E711 · 83242-1E730 · 83242-1E750 · 83242-1E770 · 83242-1H050 · 83242-1H070 · 83242-1H090 · 83242-1H110 · 83881-12050 · 83881-12060 · 83881-1A470 · 83881-1A520 · 83881-1A530 |
| 83291 | Instrument cluster ECU | 83291-12100 |
| 83910 | clock assembly | 83910-12460 · 83910-12480 · 83910-12490 |
| 83970 | Reversing warning buzzer assembly | 83970-12020 · 83970-12030 · 83970-12040 · 83970-20010 |
