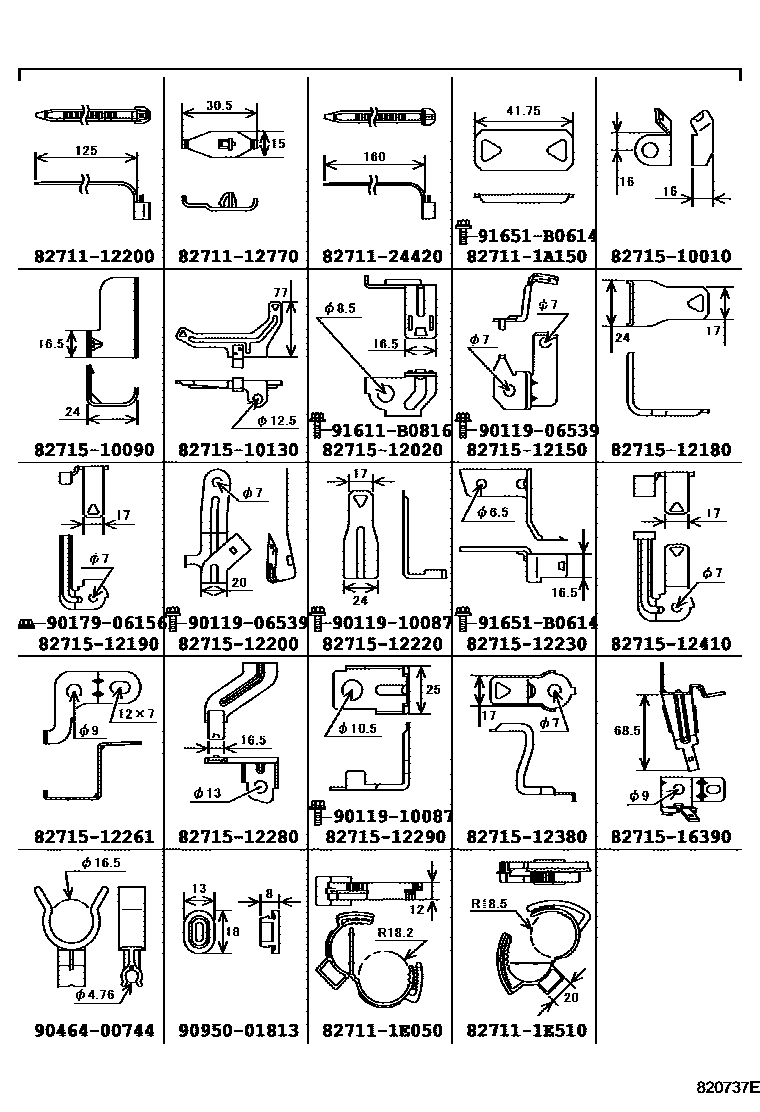

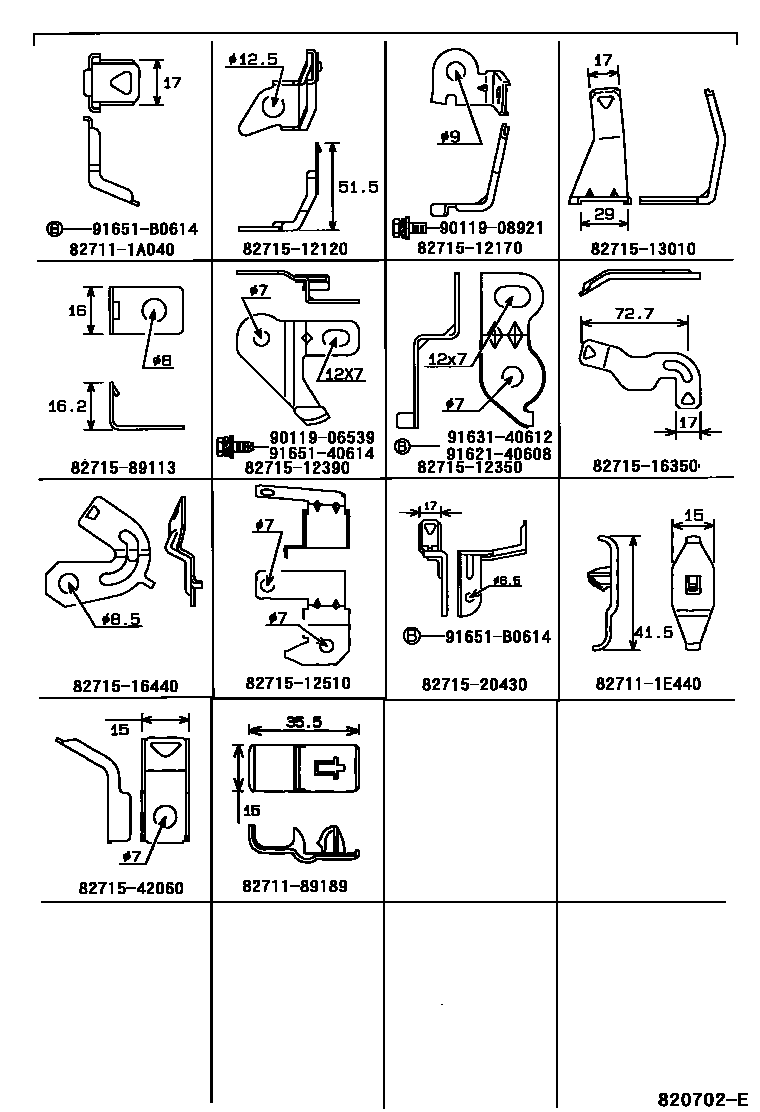

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 51 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

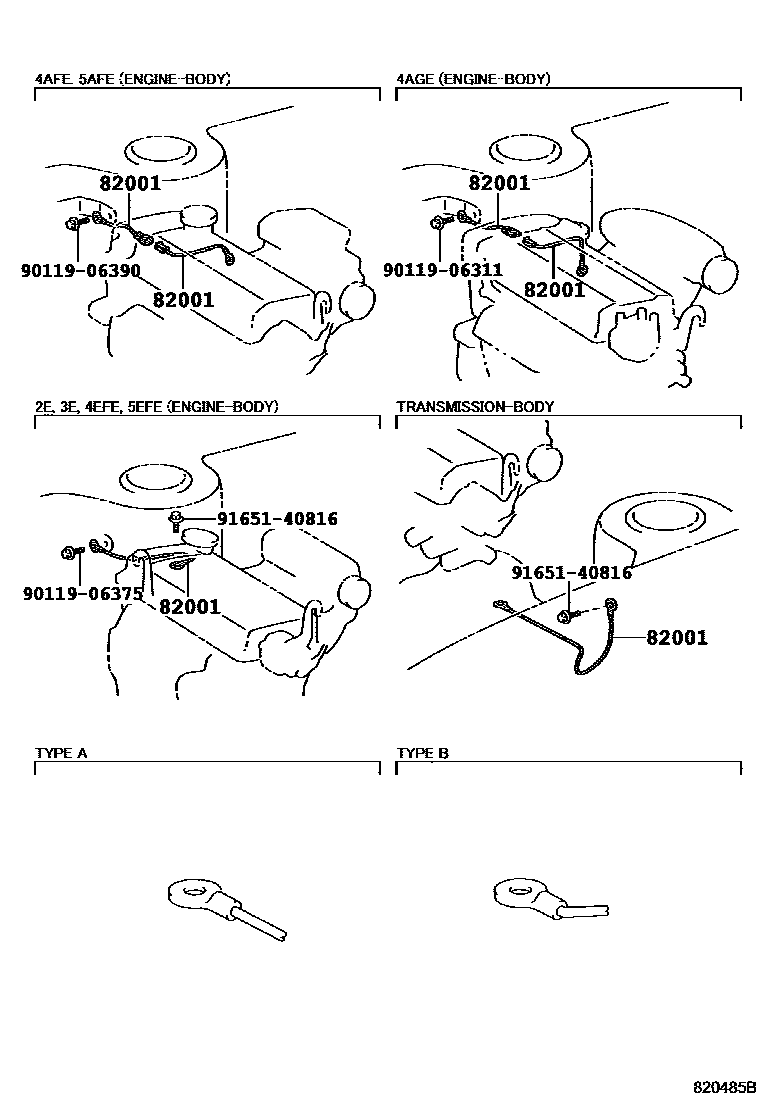

| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07333 · 90980-07341 · 90980-07351 · 90980-07384 · 90980-07392 |
| 82011 | Brake warning system wiring harness assembly | 82011-12020 |
| 82028 | Front panel wiring harness sub-assembly | 82028-12030 · 82028-12050 |
| 82051 | Fuel control wiring harness assembly | 82051-12030 |

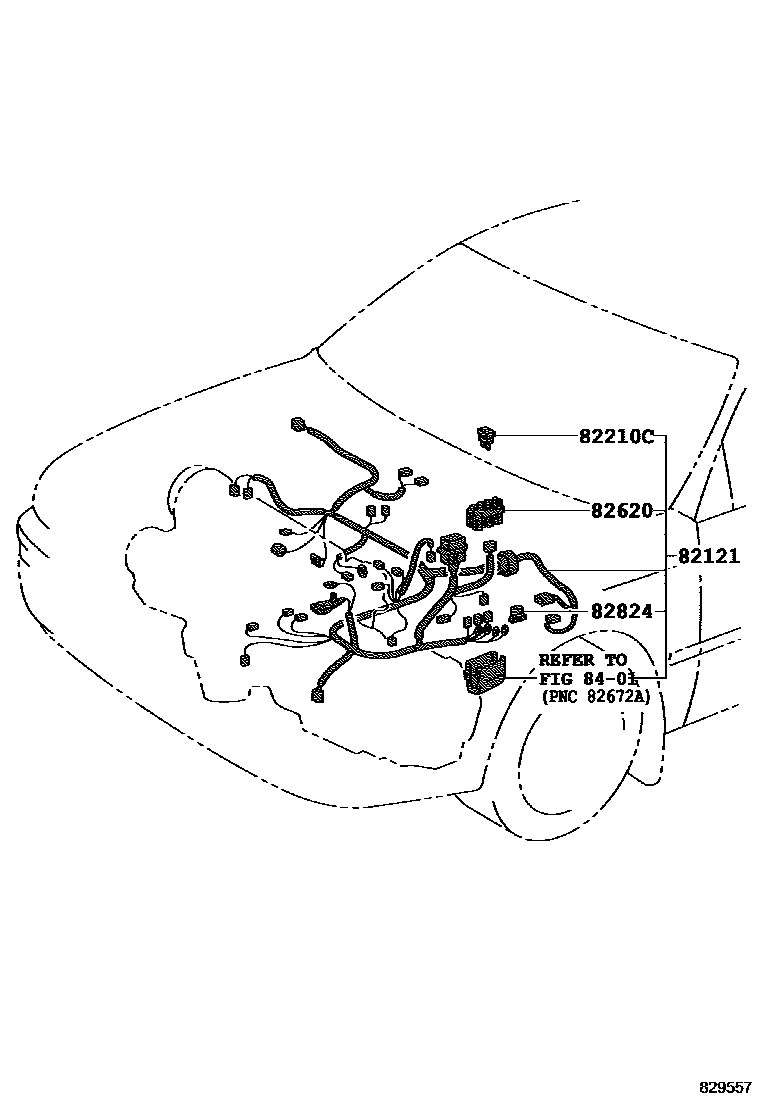

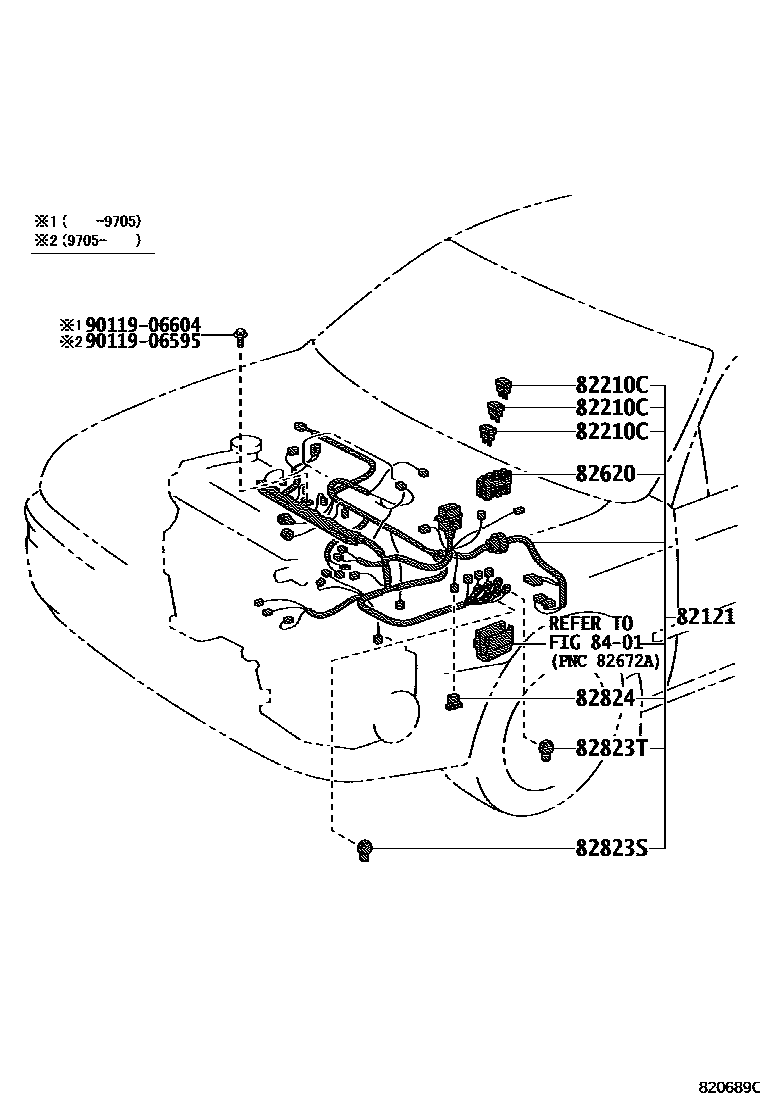

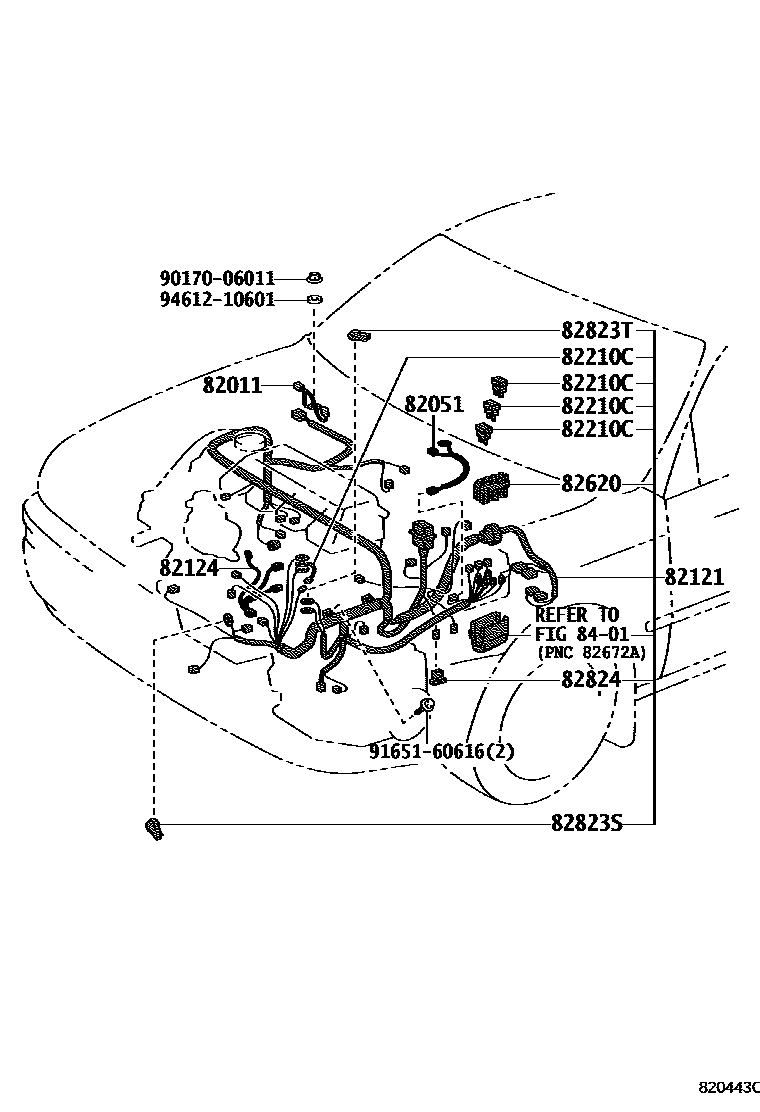

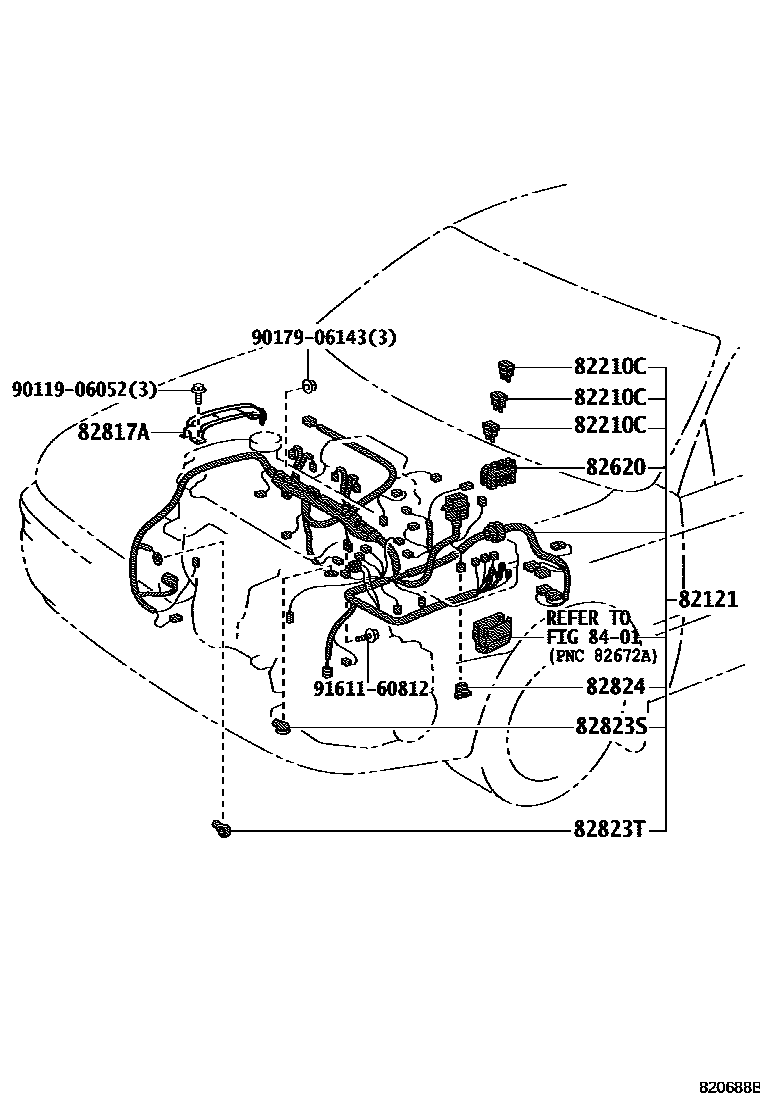

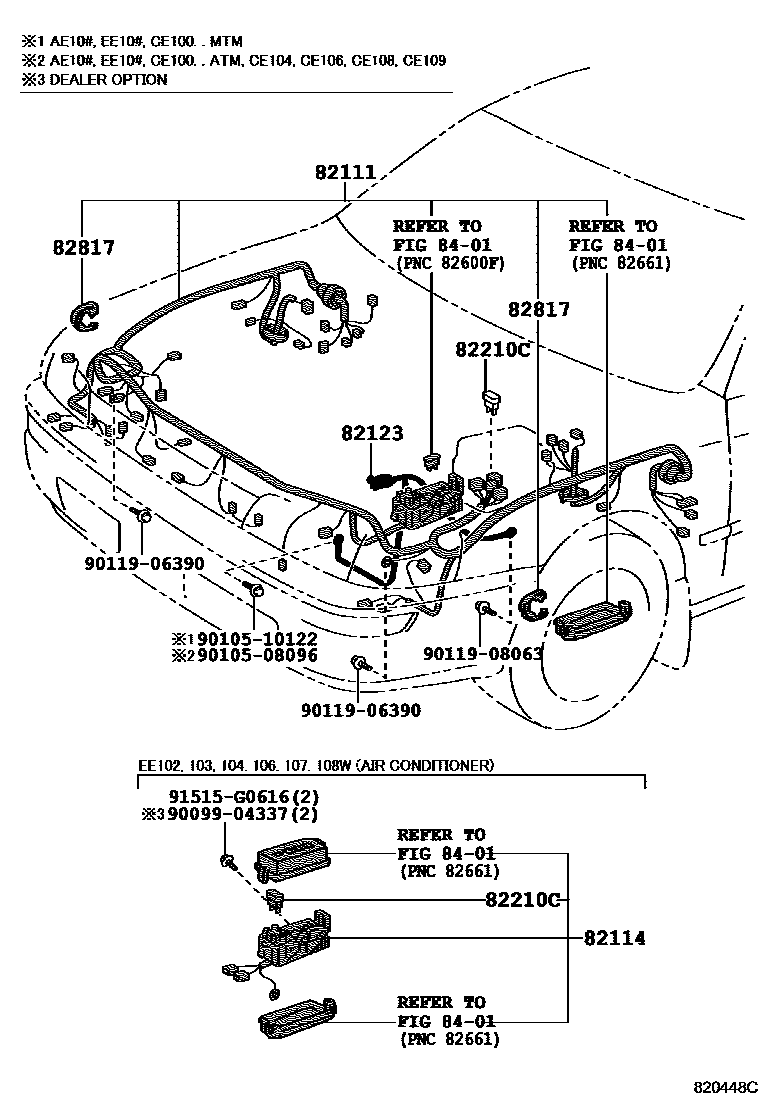

| 82111 | Engine room main wiring harness | 82111-13280 · 82111-13290 · 82111-13300 · 82111-13301 · 82111-13310 · 82111-13350 · 82111-13351 · 82111-13360 · 82111-13361 · 82111-13370 · 82111-13371 · 82111-13380 · 82111-13381 · 82111-13410 · 82111-13440 · 82111-13450 · 82111-13460 · 82111-13470 · 82111-13471 · 82111-13480 · 82111-13481 · 82111-13500 · 82111-13550 · 82111-13560 · 82111-13570 · 82111-13580 · 82111-1E210 · 82111-1E211 · 82111-1E220 · 82111-1E221 · 82111-1E270 · 82111-1E280 · 82111-1E290 · 82111-1E300 · 82111-1E310 · 82111-1E311 · 82111-1E410 · 82111-1E430 · 82111-1E431 · 82111-1E440 · 82111-1E770 · 82111-1E771 · 82111-1E772 · 82111-1E780 · 82111-1E781 · 82111-1E790 · 82111-1E791 · 82111-1E792 · 82111-1E800 · 82111-1E801 · 82111-1E810 · 82111-1E811 · 82111-1E812 · 82111-1E820 · 82111-1E821 · 82111-1E822 · 82111-1E830 · 82111-1E831 · 82111-1E832 · 82111-1E840 · 82111-1E841 · 82111-1E842 |
| 82114 | Engine room wiring harness No. 4 | 82114-13010 · 82114-13020 · 82114-13021 · 82114-13030 |

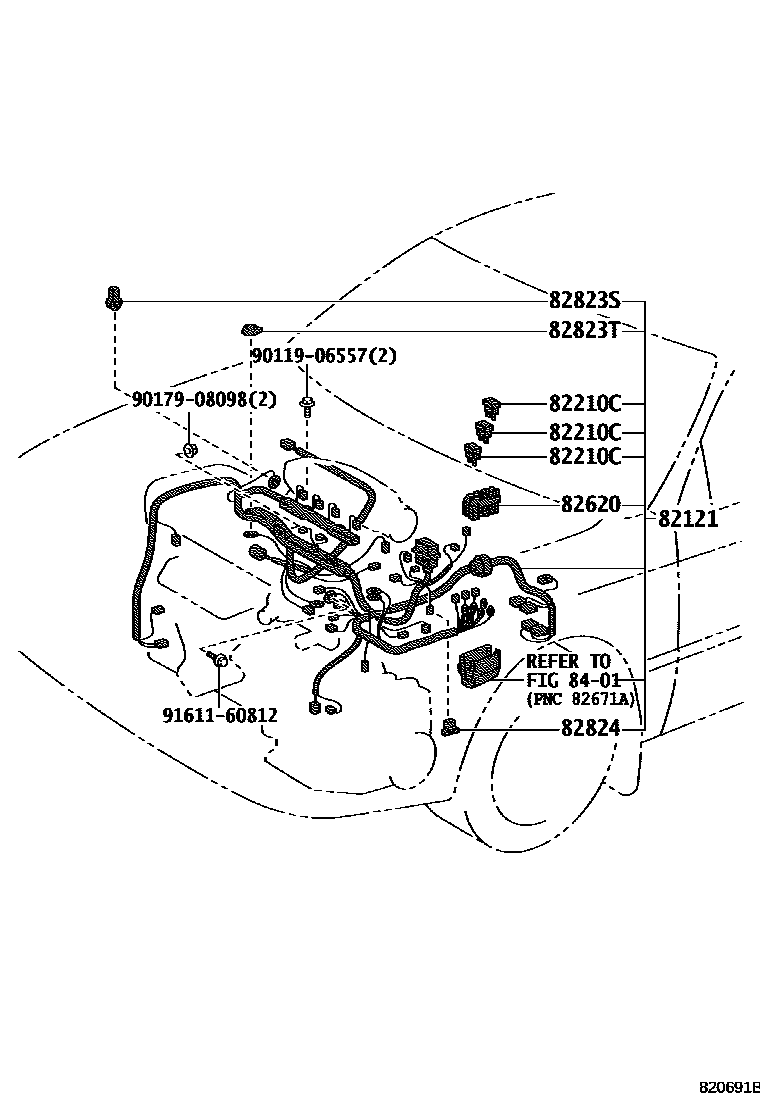

| 82121 | Engine wiring harness | 82121-13210 · 82121-13212 · 82121-13220 · 82121-13222 · 82121-13230 · 82121-13232 · 82121-13240 · 82121-13241 · 82121-13250 · 82121-13251 · 82121-13260 · 82121-13261 · 82121-13270 · 82121-13271 · 82121-13300 · 82121-13302 · 82121-13310 · 82121-13311 · 82121-13330 · 82121-13331 · 82121-13340 · 82121-13341 · 82121-13342 · 82121-13350 · 82121-13351 · 82121-13352 · 82121-13360 · 82121-13361 · 82121-13362 · 82121-13363 · 82121-13370 · 82121-13371 · 82121-13372 · 82121-13373 · 82121-13390 · 82121-13391 · 82121-13392 · 82121-13393 · 82121-13400 · 82121-13401 · 82121-13402 · 82121-13403 · 82121-13410 · 82121-13411 · 82121-13440 · 82121-13540 · 82121-13541 · 82121-13542 · 82121-13550 · 82121-13551 · 82121-13560 · 82121-13570 · 82121-13580 · 82121-13590 · 82121-13600 · 82121-13610 · 82121-13680 · 82121-13681 · 82121-13690 · 82121-13700 · 82121-13701 · 82121-13710 · 82121-13720 · 82121-13721 · 82121-13730 · 82121-13731 · 82121-13740 · 82121-13741 · 82121-13750 · 82121-13751 · 82121-1H170 · 82121-1H171 · 82121-1H180 · 82121-1H181 · 82121-1H190 · 82121-1H191 · 82121-1H200 · 82121-1H201 · 82121-1H210 · 82121-1H211 · 82121-1H212 · 82121-1H213 · 82121-1H220 · 82121-1H221 · 82121-1H222 · 82121-1H230 · 82121-1H231 · 82121-1H240 · 82121-1H250 · 82121-1H260 · 82121-1H261 · 82121-1H262 · 82121-1H270 · 82121-1H271 · 82121-1H272 · 82121-1H280 · 82121-1H281 · 82121-1H282 · 82121-1H290 · 82121-1H291 · 82121-1H292 · 82121-1H300 · 82121-1H301 · 82121-1H310 · 82121-1H311 · 82121-1H340 · 82121-1H341 · 82121-1H360 · 82121-1H361 · 82121-1H370 · 82121-1H371 · 82121-1H372 · 82121-1H380 · 82121-1H390 · 82121-1H391 · 82121-1H392 · 82121-1H400 · 82121-1H401 · 82121-1H402 · 82121-1H410 · 82121-1H411 · 82121-1H412 · 82121-1H420 · 82121-1H421 · 82121-1H430 · 82121-1H431 · 82121-1H450 · 82121-1H460 · 82121-1H470 · 82121-1H471 · 82121-1H490 · 82121-1H491 · 82121-1H500 · 82121-1H510 · 82121-1H511 · 82121-1H590 · 82121-1H591 · 82121-1H592 · 82121-1H610 · 82121-1H611 · 82121-1H612 · 82121-1K451 · 82121-1K452 · 82121-1K501 · 82121-1K502 · 82121-1K590 · 82121-1K591 · 82121-1K630 · 82121-1K631 · 82121-1K640 · 82121-1K641 · 82121-1K650 · 82121-1K651 · 82121-1K660 · 82121-1K661 · 82121-1K670 · 82121-1K671 · 82121-1K680 · 82121-1K681 · 82121-1K690 · 82121-1K691 · 82121-1K700 · 82121-1K710 · 82121-1K720 · 82121-1K730 · 82121-1K740 · 82121-1K741 · 82121-1K750 · 82121-1K751 · 82121-1K760 · 82121-1K761 · 82121-1K770 · 82121-1K771 · 82121-1K790 · 82121-1K791 · 82121-1K800 · 82121-1K801 · 82121-1K810 · 82121-1K811 · 82121-1K820 · 82121-1K821 · 82121-1K830 · 82121-1K831 · 82121-1K840 · 82121-1K841 · 82121-1K850 · 82121-1K851 · 82121-1K860 · 82121-1K861 · 82121-1T050 · 82121-1T060 |
| 82123 | Engine No. 3 wiring harness | 82123-12180 · 82123-12190 · 82123-12200 · 82123-12210 · 82123-12260 · 82123-12290 · 82123-12300 · 82123-12330 · 82123-12340 |
| 82124 | Engine No. 4 wiring harness | 82124-12080 · 82124-12081 |

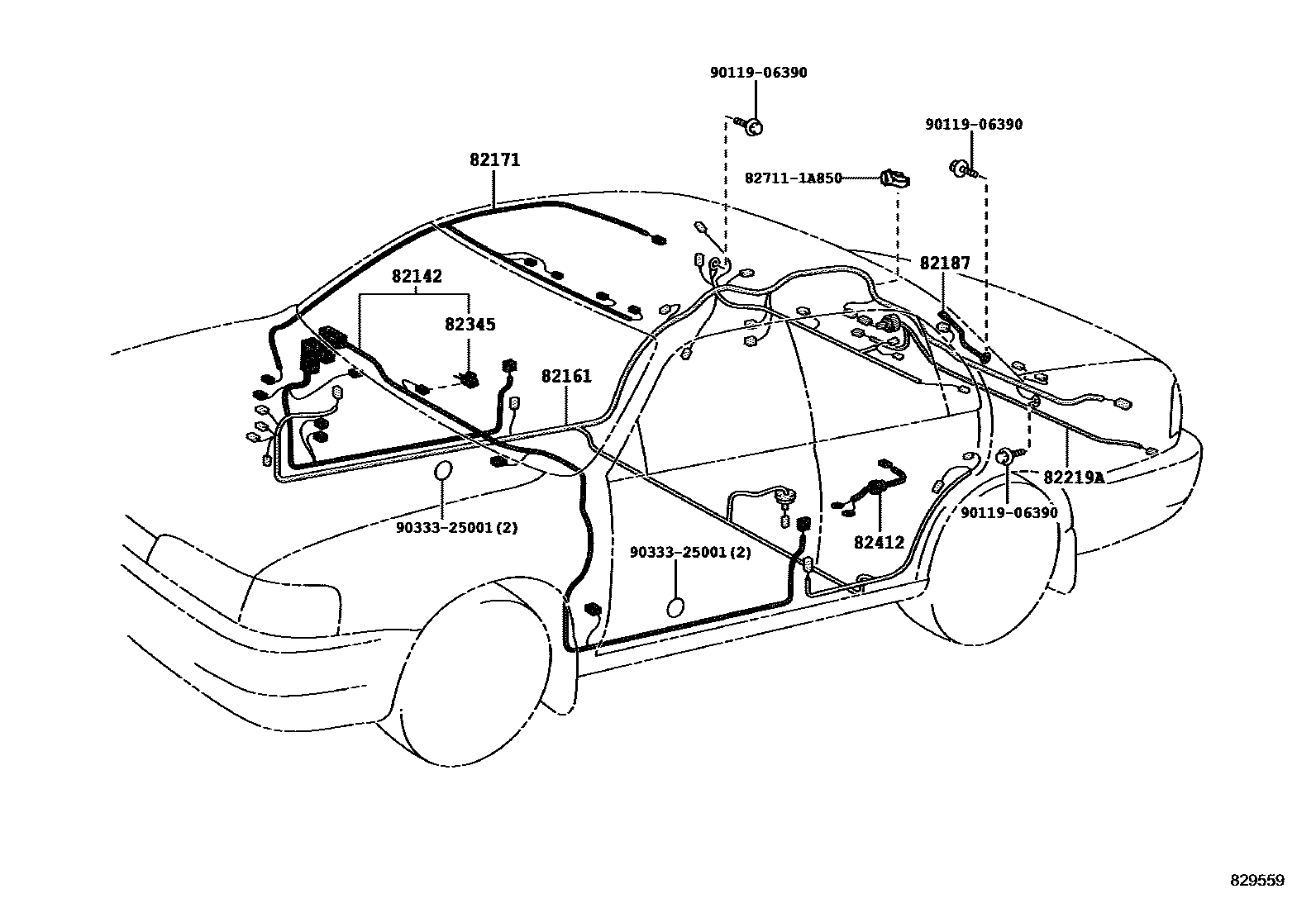

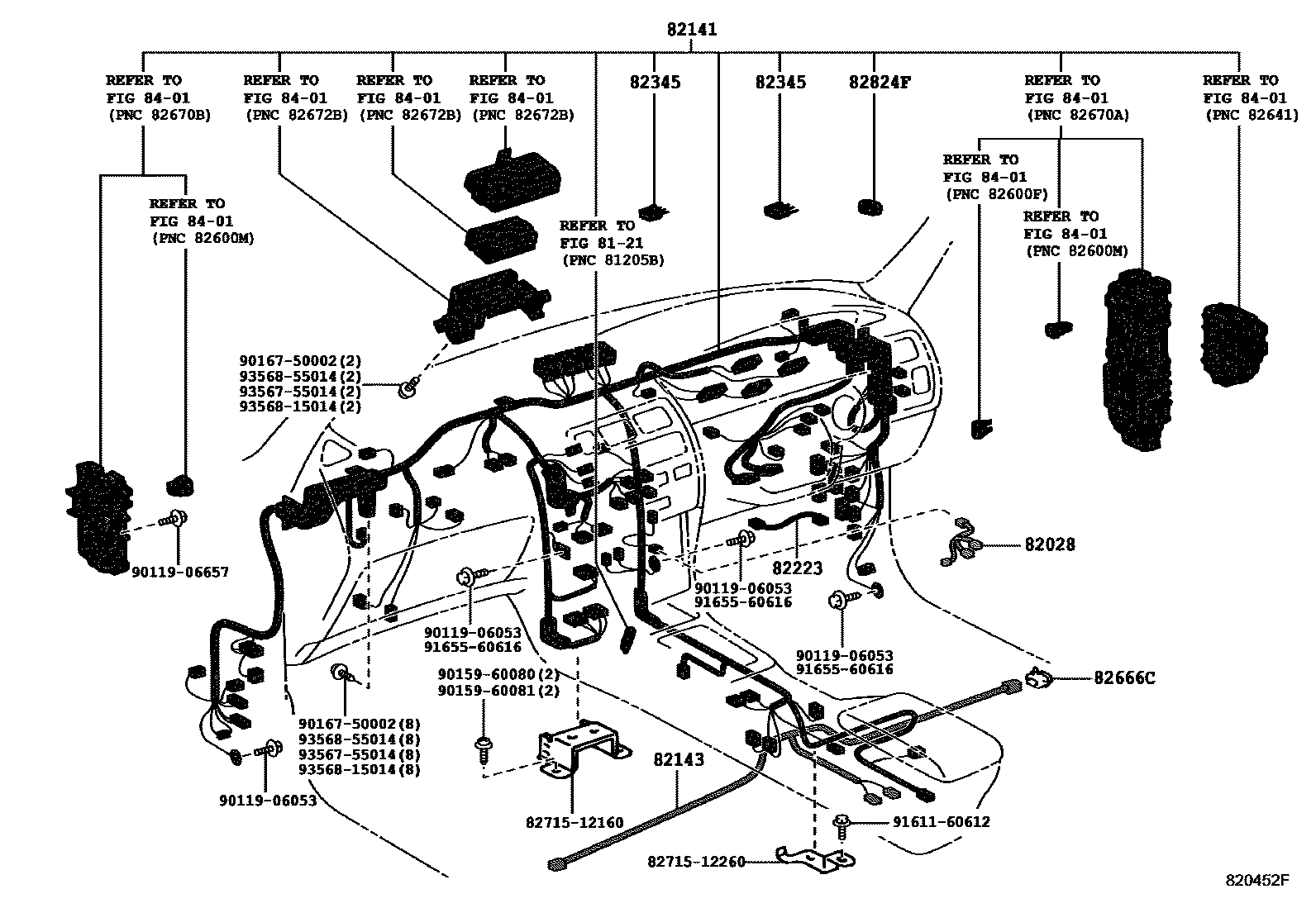

| 82141 | Dashboard wiring harness | 82141-12110 · 82141-12120 · 82141-12121 · 82141-12130 · 82141-12131 · 82141-12140 · 82141-12141 · 82141-12170 · 82141-12171 · 82141-12172 · 82141-12180 · 82141-12181 · 82141-12190 · 82141-12191 · 82141-12192 · 82141-12200 · 82141-12201 · 82141-12210 · 82141-12211 · 82141-12212 · 82141-12220 · 82141-12230 · 82141-12231 · 82141-12240 · 82141-12241 · 82141-12250 · 82141-12251 · 82141-12252 · 82141-12260 · 82141-12261 · 82141-12270 · 82141-12271 · 82141-12280 · 82141-12281 · 82141-12290 · 82141-12291 · 82141-12292 · 82141-12300 · 82141-12301 · 82141-12310 · 82141-12311 · 82141-12320 · 82141-12321 · 82141-12322 · 82141-12330 · 82141-12331 · 82141-12340 · 82141-12341 · 82141-12520 · 82141-12521 · 82141-12530 · 82141-12531 · 82141-12540 · 82141-12541 · 82141-12550 · 82141-12560 · 82141-12590 · 82141-12591 · 82141-12600 · 82141-12601 · 82141-12620 · 82141-12621 · 82141-12630 · 82141-12631 · 82141-12640 · 82141-12641 · 82141-12650 · 82141-12651 · 82141-12690 · 82141-12700 · 82141-12710 · 82141-12720 · 82141-13030 · 82141-13031 · 82141-13040 · 82141-13041 · 82141-13050 · 82141-13051 · 82141-13060 · 82141-13061 · 82141-13070 · 82141-13071 · 82141-13080 · 82141-13081 · 82141-13090 · 82141-13091 · 82141-13100 · 82141-13101 · 82141-13110 · 82141-13111 · 82141-13120 · 82141-13121 · 82141-13130 · 82141-13131 · 82141-13140 · 82141-13141 · 82141-13160 · 82141-13161 · 82141-13170 · 82141-13171 · 82141-13180 · 82141-13181 · 82141-13190 · 82141-13191 · 82141-13370 · 82141-13371 · 82141-13372 · 82141-13380 · 82141-13381 · 82141-13382 · 82141-13390 · 82141-13391 · 82141-13420 · 82141-13421 · 82141-13430 · 82141-13431 · 82141-13440 · 82141-13441 · 82141-13442 · 82141-13450 · 82141-13451 · 82141-13452 · 82141-13460 · 82141-13461 · 82141-13462 · 82141-13470 · 82141-13471 · 82141-13472 · 82141-13480 · 82141-13481 · 82141-13482 · 82141-13490 · 82141-13491 · 82141-13492 · 82141-13500 · 82141-13501 · 82141-13502 · 82141-13510 · 82141-13511 · 82141-13512 · 82141-13520 · 82141-13521 · 82141-13522 · 82141-13530 · 82141-13531 · 82141-13532 · 82141-13540 · 82141-13541 · 82141-13542 · 82141-13550 · 82141-13551 · 82141-13552 · 82141-13580 · 82141-13581 · 82141-13590 · 82141-13591 · 82141-13600 · 82141-13601 · 82141-13610 · 82141-13611 · 82141-13770 · 82141-13780 · 82141-13790 · 82141-13800 · 82141-13820 · 82141-13830 · 82141-13840 · 82141-1A540 · 82141-1A550 · 82141-1A590 · 82141-1A600 · 82141-1A640 · 82141-1A650 · 82141-1A670 · 82141-1A680 · 82141-1A870 · 82141-1A880 · 82141-1E060 · 82141-1E061 · 82141-1E070 · 82141-1E071 · 82141-1E080 · 82141-1E081 · 82141-1E090 · 82141-1E091 · 82141-1E100 · 82141-1E101 · 82141-1E110 · 82141-1E111 · 82141-1E120 · 82141-1E121 · 82141-1E130 · 82141-1E131 · 82141-1E140 · 82141-1E141 · 82141-1E150 · 82141-1E151 · 82141-1E180 · 82141-1E181 · 82141-1E190 · 82141-1E191 · 82141-1E200 · 82141-1E201 · 82141-1E210 · 82141-1E211 · 82141-1E220 · 82141-1E221 · 82141-1E230 · 82141-1E231 · 82141-1E250 · 82141-1E251 · 82141-1E260 · 82141-1E261 · 82141-1E270 · 82141-1E271 · 82141-1E280 · 82141-1E281 · 82141-1E290 · 82141-1E291 · 82141-1E300 · 82141-1E301 · 82141-1E310 · 82141-1E311 · 82141-1E320 · 82141-1E321 · 82141-1E330 · 82141-1E331 · 82141-1E340 · 82141-1E341 · 82141-1E350 · 82141-1E351 · 82141-1E370 · 82141-1E371 · 82141-1E570 · 82141-1E571 · 82141-1E580 · 82141-1E581 · 82141-1E590 · 82141-1E591 · 82141-1E600 · 82141-1E601 · 82141-1E610 · 82141-1E611 · 82141-1E620 · 82141-1E621 · 82141-1E630 · 82141-1E631 · 82141-1E640 · 82141-1E641 · 82141-1F010 · 82141-1F020 · 82141-1F030 · 82141-1F040 · 82141-1F050 · 82141-1F060 · 82141-1F070 · 82141-1F080 · 82141-1F090 · 82141-1F100 · 82141-1F110 · 82141-1F120 · 82141-1F130 · 82141-1F140 · 82141-1F150 · 82141-1F160 · 82141-1F170 · 82141-1F180 · 82141-1F190 · 82141-1F210 · 82141-1F220 · 82141-1F230 · 82141-1F240 · 82141-1F241 · 82141-1F242 · 82141-1F250 · 82141-1F251 · 82141-1F252 · 82141-1F260 · 82141-1F261 · 82141-1F262 · 82141-1F270 · 82141-1F271 · 82141-1F272 · 82141-1F280 · 82141-1F281 · 82141-1F290 · 82141-1F291 · 82141-1F300 · 82141-1F301 · 82141-1F310 · 82141-1F311 · 82141-1F320 · 82141-1F321 · 82141-1F322 · 82141-1F330 · 82141-1F331 · 82141-1F332 · 82141-1F340 · 82141-1F341 · 82141-1F342 · 82141-1F350 · 82141-1F351 · 82141-1F352 · 82141-1F360 · 82141-1F361 · 82141-1F362 · 82141-1F370 · 82141-1F371 · 82141-1F372 · 82141-1F380 · 82141-1F381 · 82141-1F382 · 82141-1F390 · 82141-1F391 · 82141-1F392 · 82141-1F400 · 82141-1F401 · 82141-1F402 · 82141-1F403 · 82141-1F410 · 82141-1F411 · 82141-1F412 · 82141-1F413 · 82141-1F420 · 82141-1F421 · 82141-1F422 · 82141-1F423 · 82141-1F430 · 82141-1F431 · 82141-1F432 · 82141-1F433 · 82141-1F440 · 82141-1F441 · 82141-1F442 · 82141-1F443 · 82141-1F450 · 82141-1F451 · 82141-1F452 · 82141-1F460 · 82141-1F461 · 82141-1F470 · 82141-1F471 · 82141-1F472 · 82141-1F480 · 82141-1F481 · 82141-1F482 · 82141-1F490 · 82141-1F491 · 82141-1F492 · 82141-1F500 · 82141-1F501 · 82141-1F502 · 82141-1F510 · 82141-1F511 · 82141-1F512 · 82141-1F520 · 82141-1F521 · 82141-1F522 · 82141-1F523 · 82141-1F530 · 82141-1F531 · 82141-1F532 · 82141-1F540 · 82141-1F541 · 82141-1F542 · 82141-1F543 · 82141-1F550 · 82141-1F551 · 82141-1F560 · 82141-1F561 · 82141-1F570 · 82141-1F571 · 82141-1F572 · 82141-1F573 · 82141-1F580 · 82141-1F581 · 82141-1F582 · 82141-1F583 · 82141-1F590 · 82141-1F600 · 82141-1F610 · 82141-1F611 · 82141-1F612 · 82141-1F620 · 82141-1F621 · 82141-1F622 · 82141-1F630 · 82141-1F640 · 82141-1F641 · 82141-1F642 · 82141-1F650 · 82141-1F651 · 82141-1F652 · 82141-1F660 · 82141-1F661 · 82141-1F670 · 82141-1F671 · 82141-1F680 · 82141-1F681 · 82141-1F682 · 82141-1F683 · 82141-1F850 · 82141-1F851 · 82141-1F860 · 82141-1F861 · 82141-1F870 · 82141-1F871 · 82141-1F880 · 82141-1F881 · 82141-1F890 · 82141-1F891 · 82145-13010 · 82145-13011 · 82145-13020 · 82145-13021 · 82145-13030 · 82145-13040 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12010 · 82142-12020 · 82142-12030 · 82142-12031 · 82142-12040 · 82142-12041 · 82142-12050 · 82142-12140 · 82142-12150 · 82142-13010 · 82142-13100 · 82142-13190 · 82142-13210 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-13010 · 82143-13011 · 82143-13020 · 82143-13021 · 82143-13110 · 82143-13120 |

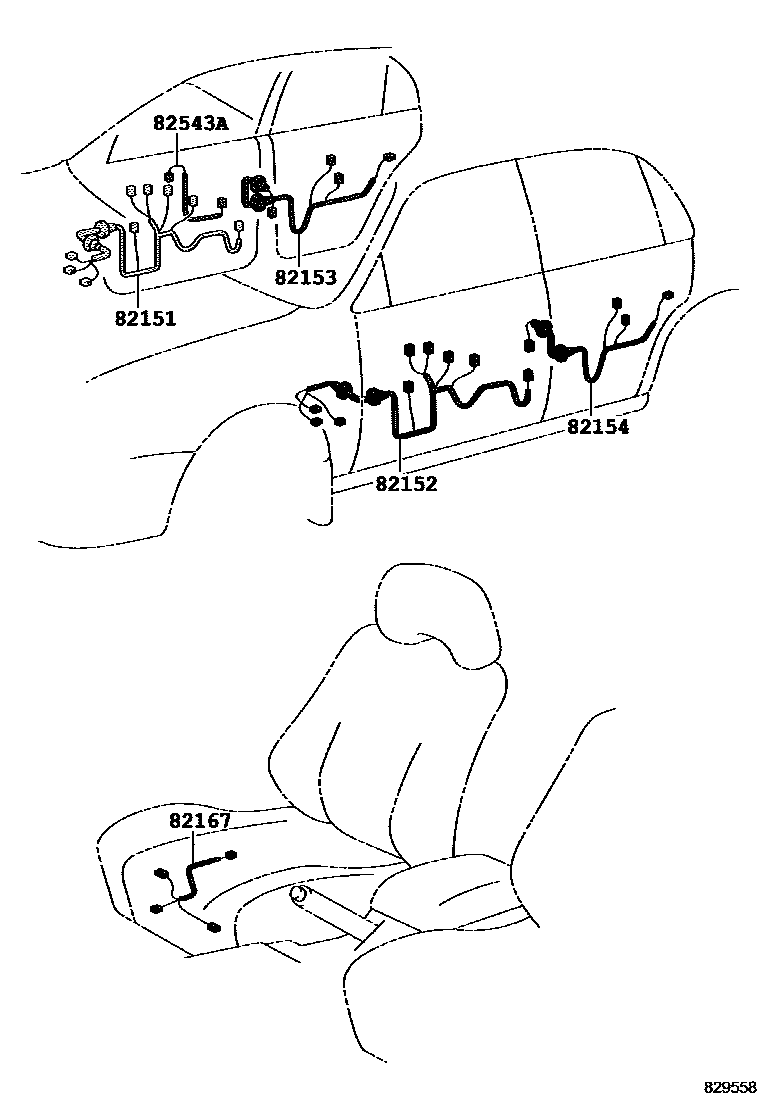

| 82151 | Right front door wiring harness | 82151-12810 · 82151-12820 · 82151-12830 · 82151-12831 · 82151-12832 · 82151-12850 · 82151-12851 · 82151-12852 · 82151-12853 · 82151-12860 · 82151-12861 · 82151-12870 · 82151-12880 · 82151-12881 · 82151-12882 · 82151-12890 · 82151-12891 · 82151-13050 · 82151-13070 · 82151-13090 · 82151-13100 · 82151-13110 · 82151-13120 · 82151-13130 · 82151-1A080 · 82151-1A230 · 82151-1A231 · 82151-1A240 · 82151-1A241 · 82151-1A250 · 82151-1A251 · 82151-1A260 · 82151-1A261 · 82151-1A320 |
| 82152 | Left front door wiring harness | 82151-12810 · 82151-12820 · 82151-12870 · 82151-1A080 · 82151-1A320 · 82152-12740 · 82152-12741 · 82152-12780 · 82152-12781 · 82152-12782 · 82152-12790 · 82152-12791 · 82152-12800 · 82152-12801 · 82152-12810 · 82152-12811 · 82152-13060 · 82152-13080 · 82152-13090 · 82152-1A060 · 82152-1A070 · 82152-1A080 · 82152-1A090 |
| 82153 | Rear door wiring harness No. 1 | 82153-12210 · 82153-12250 |
| 82154 | Rear door wiring harness No. 2 | 82154-12210 · 82154-12250 |

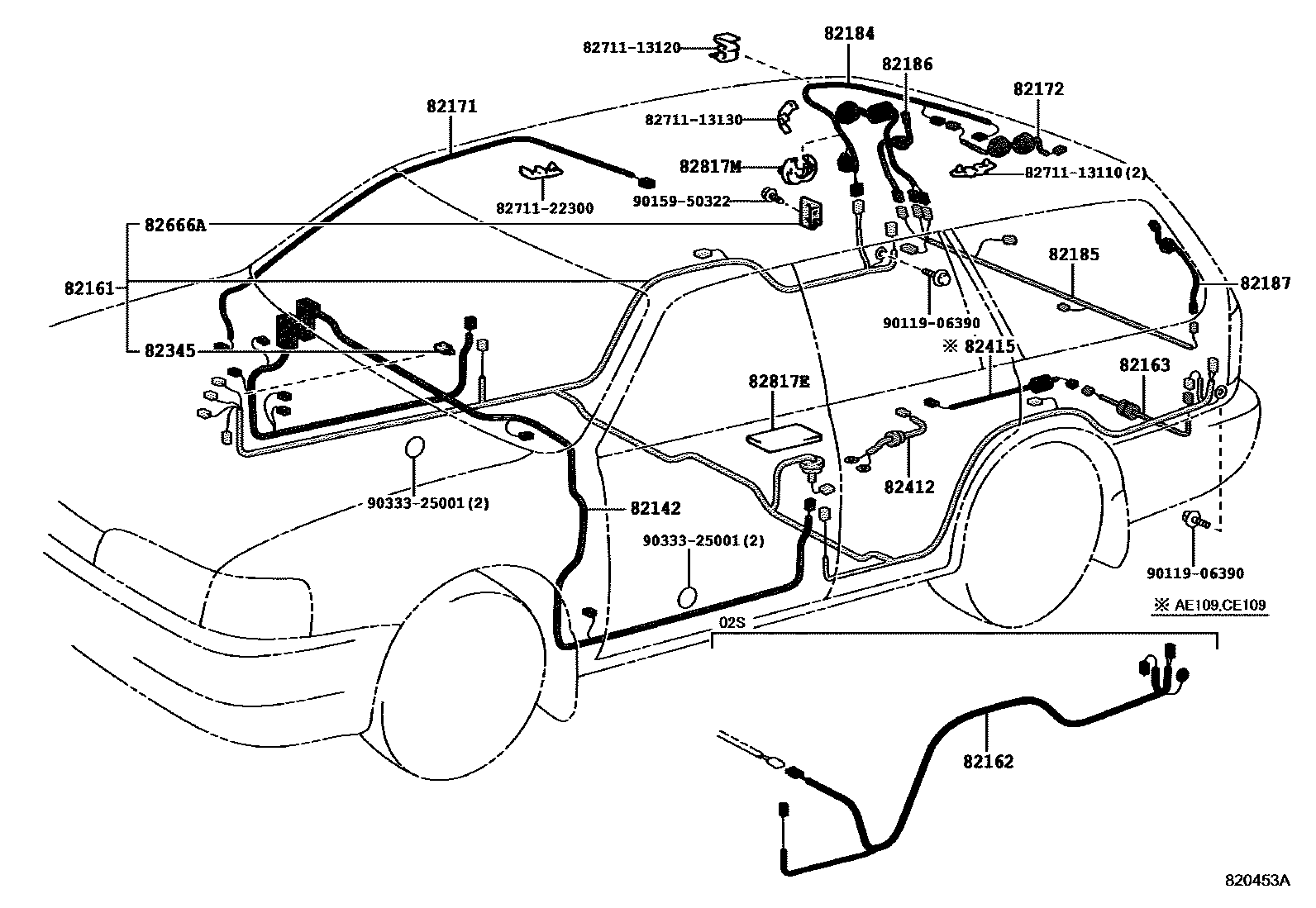

| 82161 | floor wiring harness | 82161-13680 · 82161-13681 · 82161-13690 · 82161-13691 · 82161-13720 · 82161-13721 · 82161-13722 · 82161-13723 · 82161-13740 · 82161-13741 · 82161-13750 · 82161-13760 · 82161-13800 · 82161-13810 · 82161-1F020 · 82161-1F021 · 82161-1F030 · 82161-1F031 · 82161-1F080 · 82161-1F090 · 82161-1F091 · 82161-1F110 · 82161-1F111 · 82161-1F120 · 82161-1F121 · 82161-1F130 · 82161-1F131 · 82161-1F132 · 82161-1F160 · 82161-1F170 · 82161-1F171 · 82161-1F290 · 82161-1F400 · 82161-1F410 · 82161-1F420 · 82161-1F430 · 82161-1F440 · 82161-1F450 · 82161-1F460 · 82161-1F461 · 82161-1F470 · 82161-1F480 · 82161-1F481 · 82161-1F490 · 82161-1F491 · 82161-1F610 · 82161-1F620 · 82161-1F630 · 82161-1F660 · 82161-1F670 · 82161-1H800 · 82161-1H801 · 82161-1H802 · 82161-1H810 · 82161-1H811 · 82161-1H830 · 82161-1H831 · 82161-1H860 · 82161-1H861 · 82161-1H862 · 82161-1H870 · 82161-1H890 · 82161-1K060 · 82161-1K080 · 82161-1K100 · 82161-1K200 · 82161-1K201 · 82161-1K210 · 82161-1K280 · 82161-1K281 · 82161-1K290 · 82161-1K330 · 82161-1K331 · 82161-1K570 · 82161-1K580 · 82161-1K740 · 82161-1K741 · 82161-1K750 · 82161-1K751 · 82161-1K770 · 82161-1K780 · 82161-1K870 · 82161-1K871 · 82161-1K880 · 82161-1K881 · 82161-1L080 · 82161-1L090 |
| 82162 | Floor wiring harness No. 2 | 82162-13040 · 82162-13050 · 82162-13060 |
| 82163 | Floor wiring harness No. 3 | 82163-12110 · 82163-12120 · 82163-13110 · 82163-13120 · 82163-13130 · 82163-13140 · 82163-13150 · 82163-13160 |
| 82167 | Seat No. 1 wiring harness | 82167-12010 · 82167-12011 |

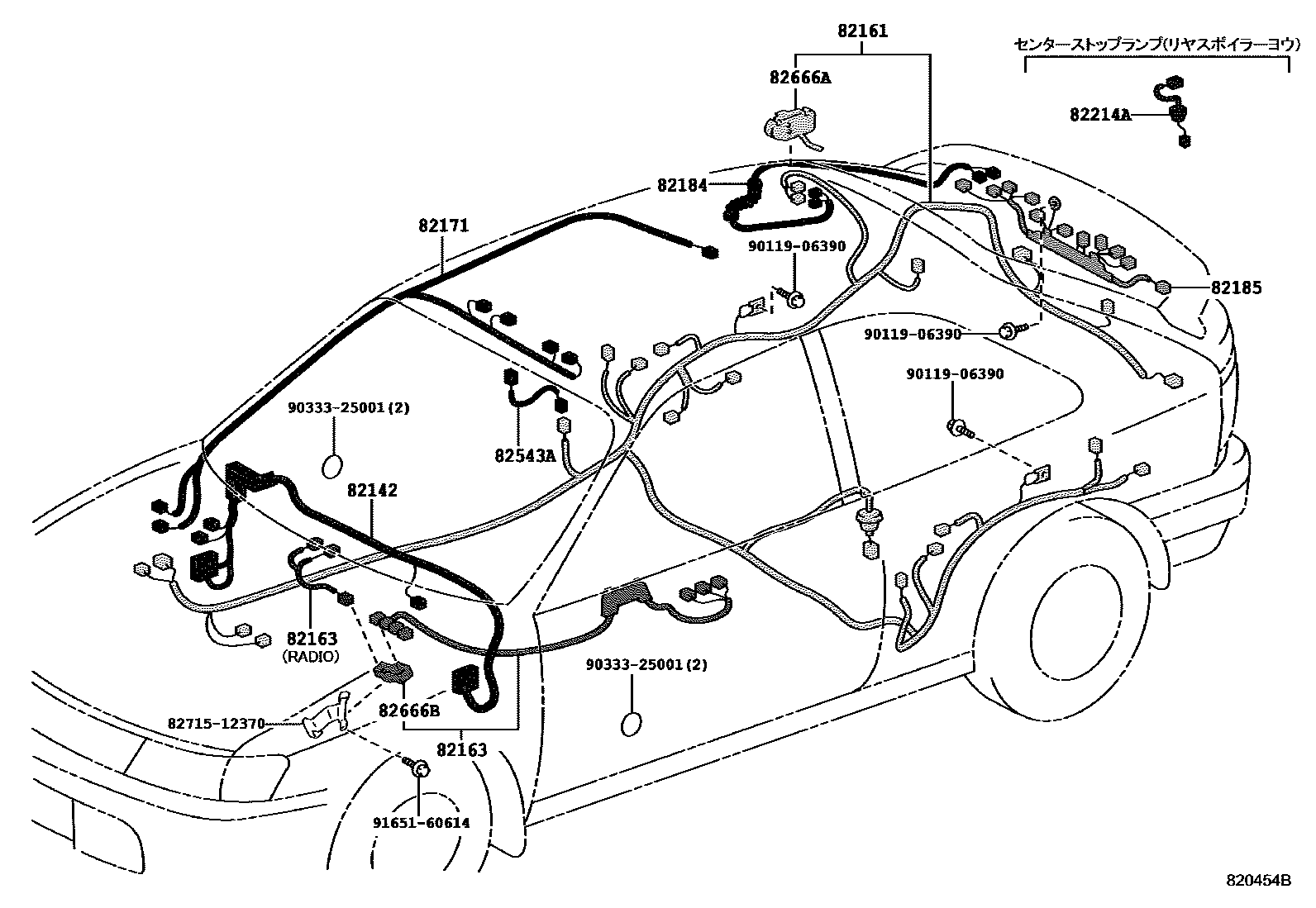

| 82171 | Roof No. 1 wiring harness | 82171-12440 · 82171-12470 · 82171-13100 · 82171-13110 · 82171-13220 · 82171-13230 |
| 82172 | Roof No. 2 wiring harness | 82172-13020 · 82172-13021 · 82172-13030 |
| 82184 | Rear door No. 1 wiring harness | 82184-12450 · 82184-12460 · 82184-13150 · 82184-13151 · 82184-13160 · 82184-13161 · 82184-13170 · 82184-13180 · 82184-13181 · 82184-13190 · 82184-13191 · 82184-13200 · 82184-13230 · 82184-13231 · 82184-13240 · 82184-13241 · 82184-13310 · 82184-13320 · 82184-13330 · 82184-13340 · 82184-13390 |
| 82185 | Rear door wiring harness No. 2 | 82185-12550 · 82185-13210 · 82185-13220 · 82185-13221 · 82185-13230 · 82185-13240 · 82185-13250 · 82185-13260 · 82185-13340 · 82185-13400 · 82185-13410 · 82185-13420 · 82185-13430 · 82185-13440 · 82185-13450 · 82185-13500 · 82185-13510 |
| 82186 | Rear window wiring harness No. 1 | 82186-13020 · 82186-13030 · 82186-13040 · 82186-13060 · 82186-13061 |
| 82187 | Rear window wiring harness No. 2 | 82186-13020 · 82187-12150 · 82187-13020 · 82187-13030 |
| 82210C | fuse | 90982-08188 · 90982-08202 · 90982-08203 · 90982-08206 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82214A | Car light wiring harness | 82214-12170 |
| 82219A | sensor harness | 82219-12080 |
| 82223 | switch harness | 82223-12610 |
| 82345 | diode | 82345-12030 · 82345-12050 · 82345-32020 |
| 82412 | Fuel gauge wiring harness | 82412-12120 · 82412-13110 |
| 82415 | fuel pump wiring harness | 82415-13010 · 82415-13020 · 82415-13030 · 82415-13040 |
| 82543A | Right power window wiring harness | 82543-12030 |
| 82620 | Fuse box assembly | 82620-12080 · 82620-12150 · 82620-12210 · 82620-12220 · 82620-12230 |
| 82666A | Connector holder No. 2 | 82666-12080 · 82666-13010 · 82666-13011 |
| 82666B | No. 3 connector holder | 82666-12090 |
| 82666C | No. 4 connector holder | 82666-13050 |
| 82817 | No. 1 wire harness protection device | 82817-13220 · 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-1A070 |
| 82817E | No. 6 wire harness protection device | 82817-13130 · 82817-16100 |
| 82817M | No. 12 wire harness protection device | 82817-13100 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22060 |
| 82824 | Harness connector | 82824-20050 |
| 82824F | Harness connector | 82824-12200 |
| 82981 | Headlight repair line | 82981-12050 |
| 82982 | Width light repair line | 82982-12100 |
| 82983 | Front turn signal lamp repair line | 82983-12090 |
| 82984 | Speaker repair line | 82984-12010 |
| 82991 | Fuse repair line | 82991-12050 · 82991-12060 |
