Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 13 images and 48 PNC and OE references.

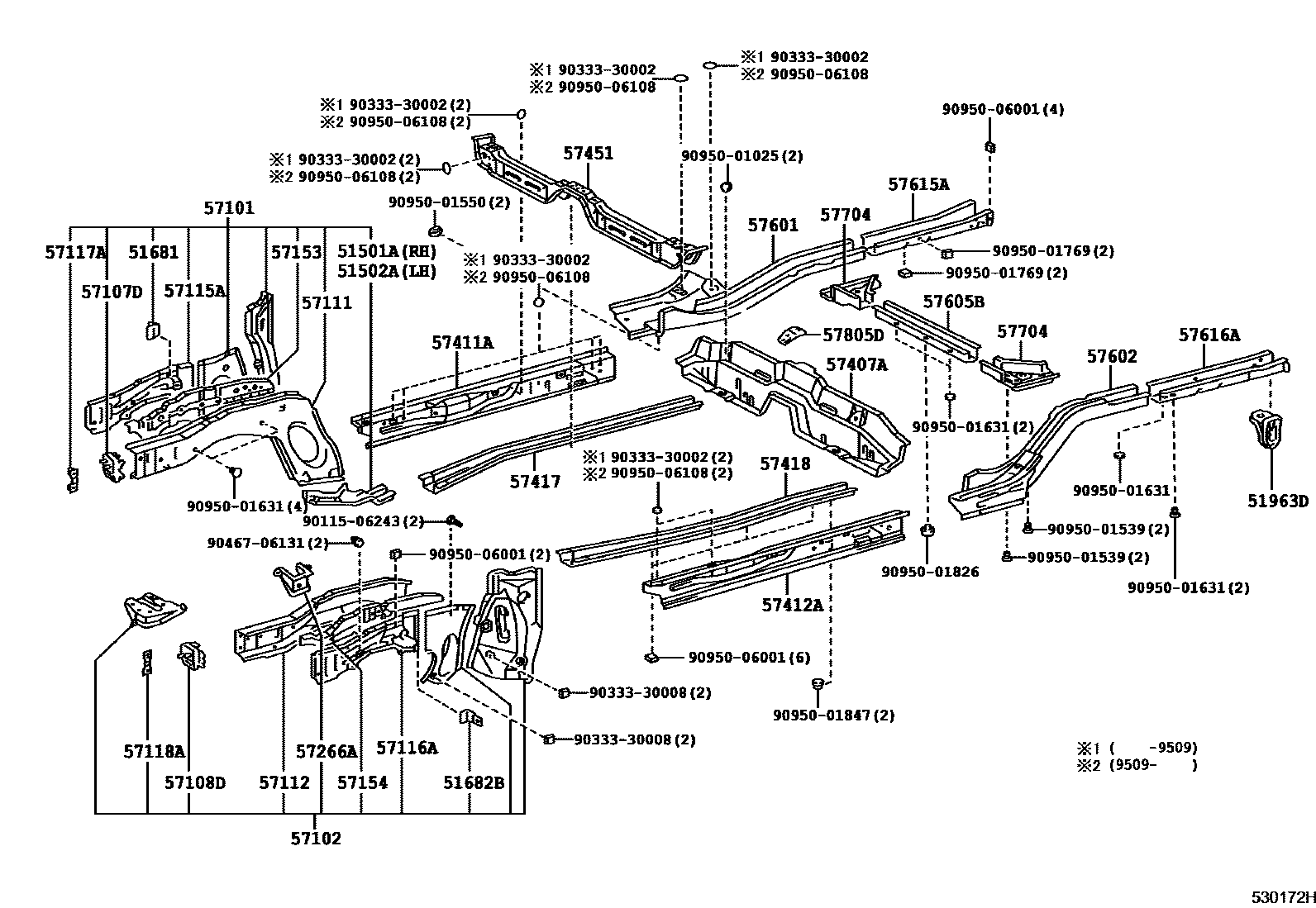

Toyota COROLLA Floor stringers EPC diagram — 530172H
Floor stringers — 530172H (199505 – 199705)

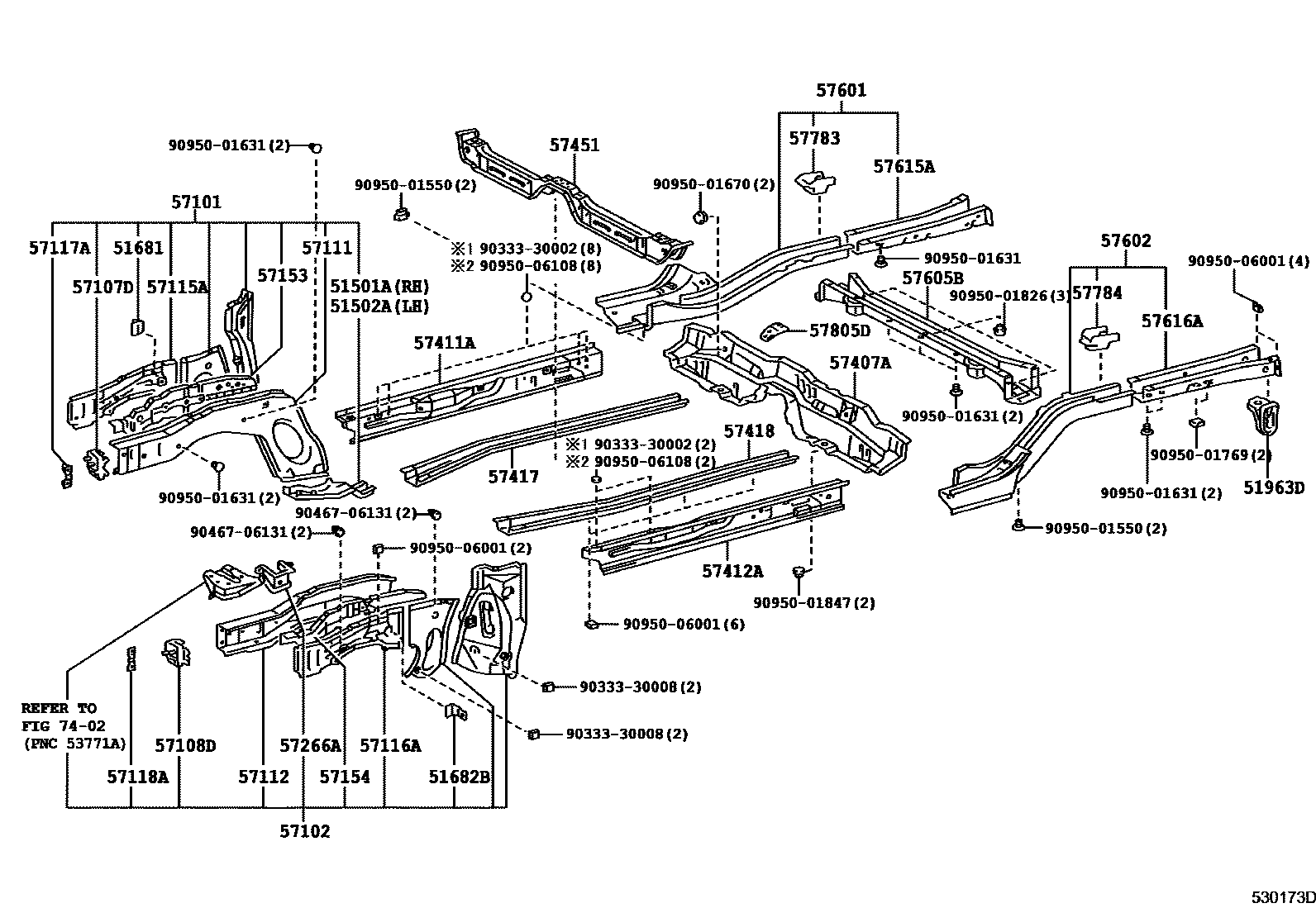

Toyota COROLLA Floor stringers EPC diagram — 530173D
Floor stringers — 530173D (199505 – 199705)

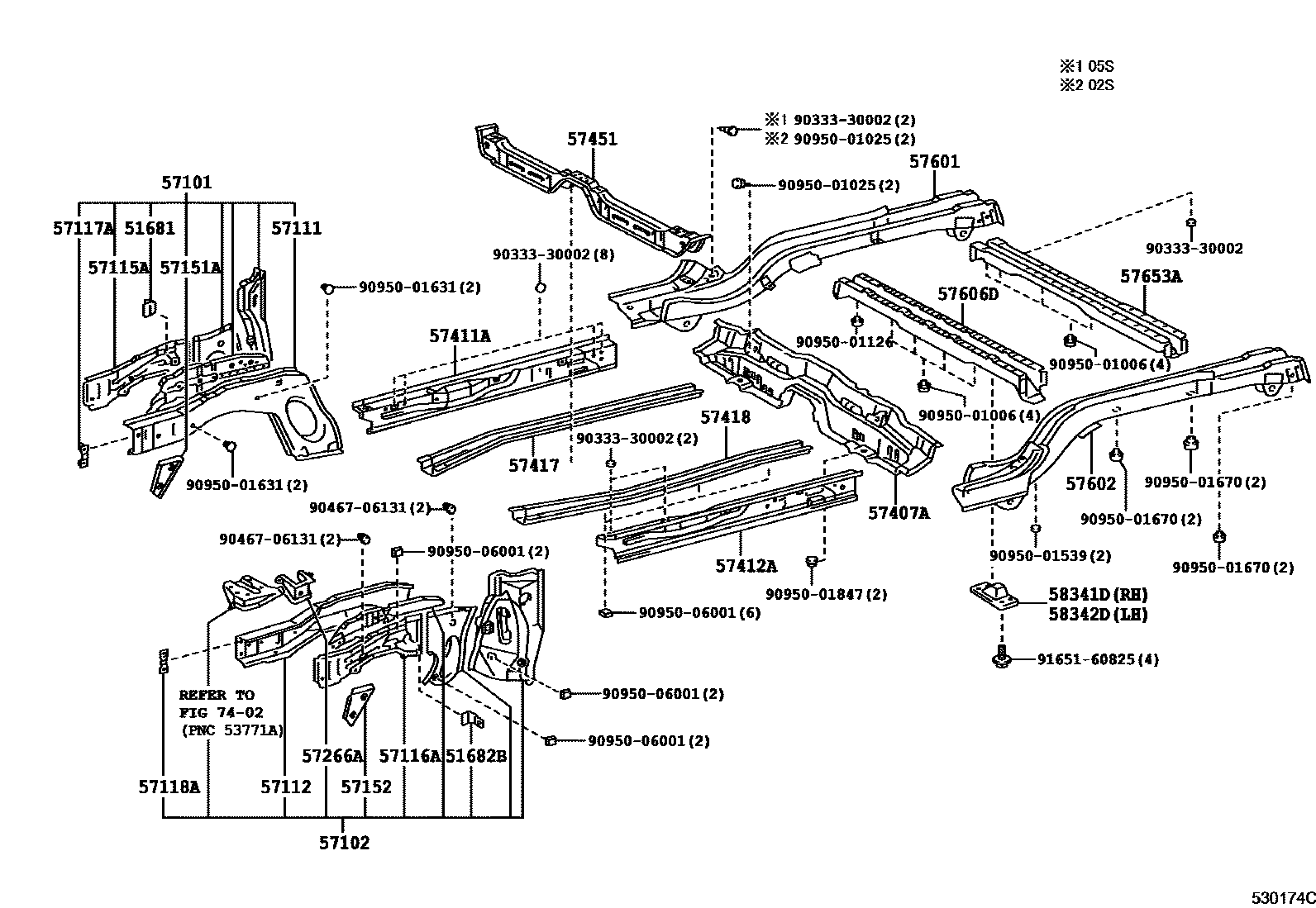

Toyota COROLLA Floor stringers EPC diagram — 530174C
Floor stringers — 530174C (199109 – 199505)

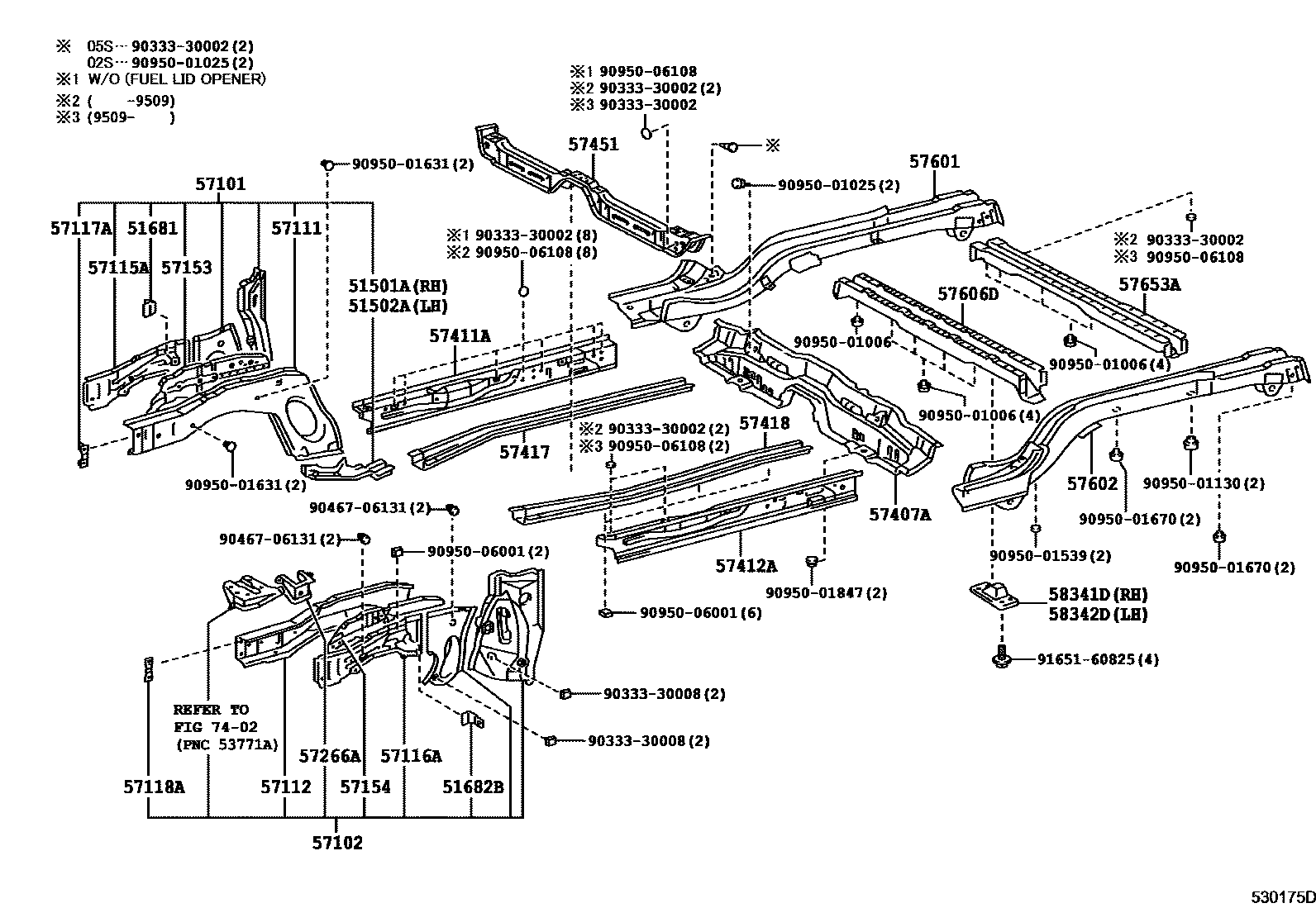

Toyota COROLLA Floor stringers EPC diagram — 530175E
Floor stringers — 530175E (199505 – 199704)

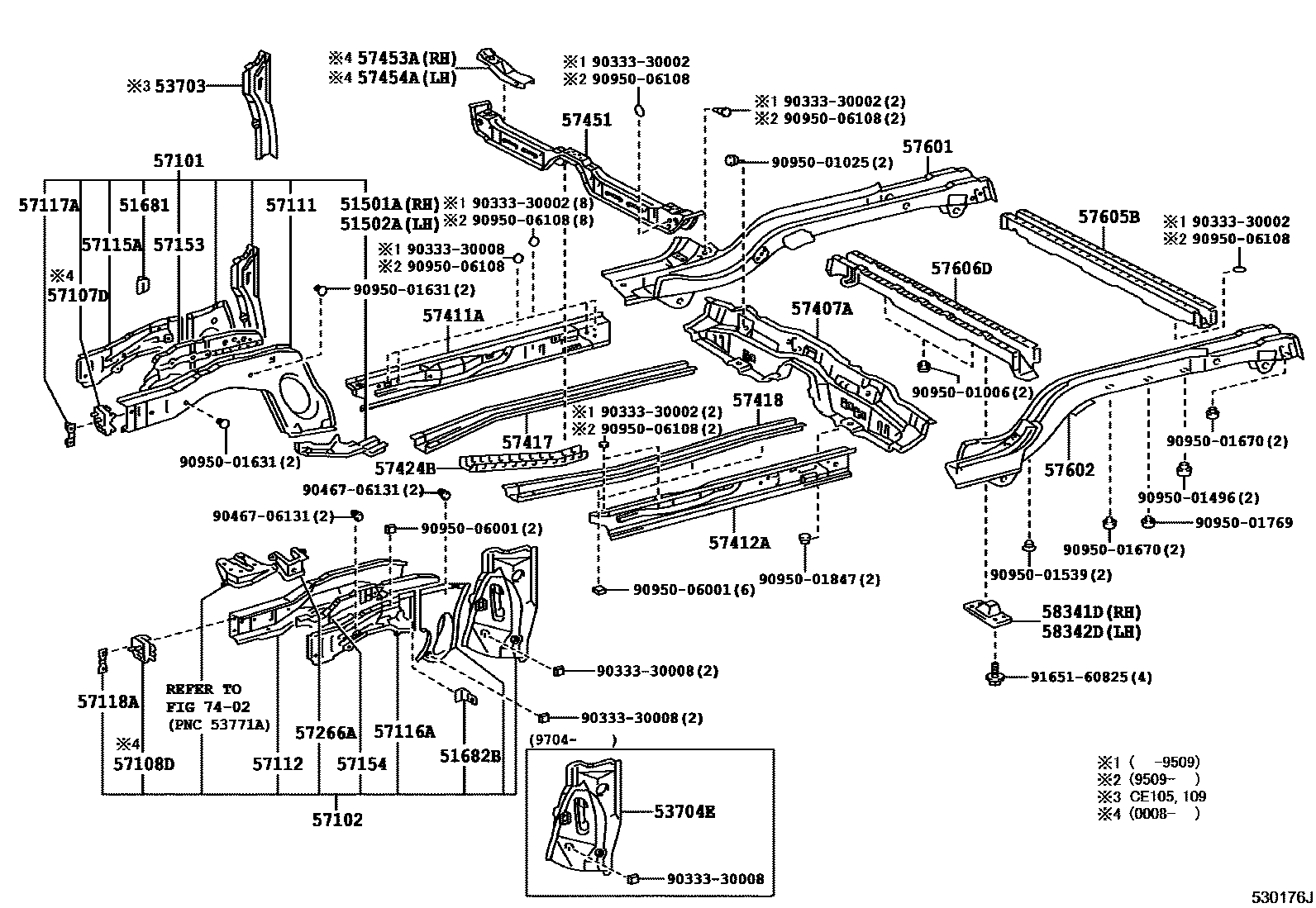

Toyota COROLLA Floor stringers EPC diagram — 530176L
Floor stringers — 530176L (199505 – 999999)

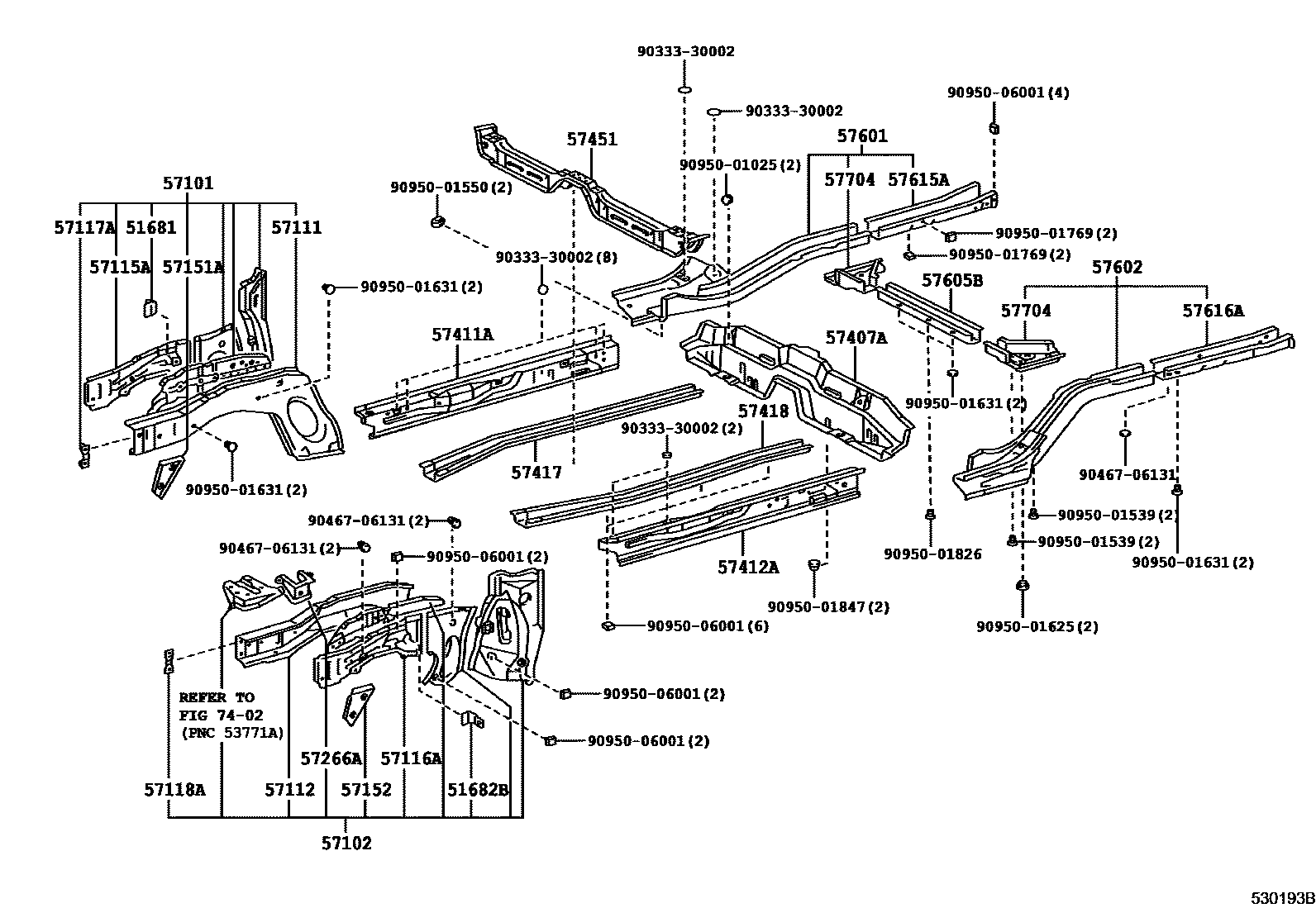

Toyota COROLLA Floor stringers EPC diagram — 530193B
Floor stringers — 530193B (199106 – 199505)

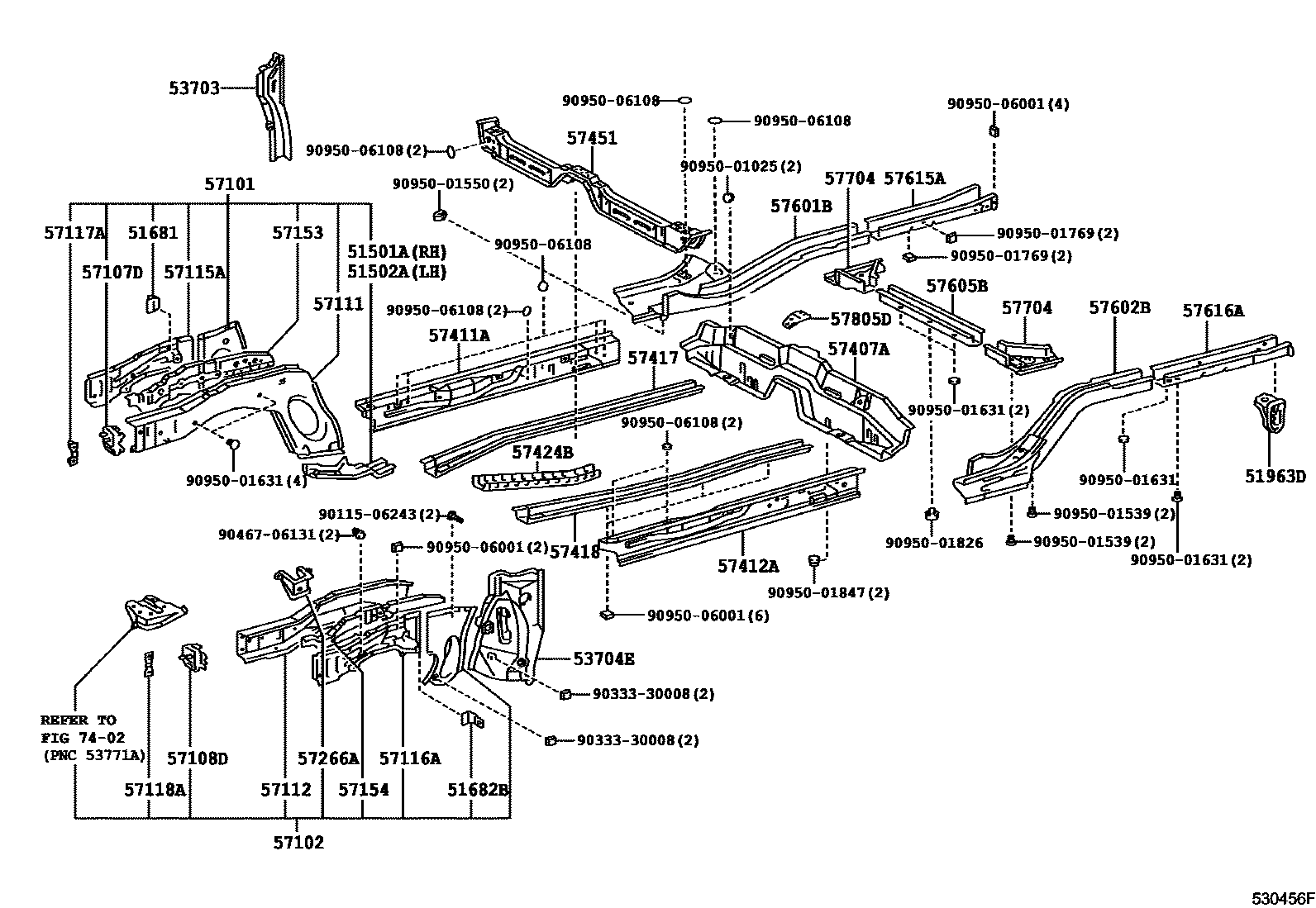

Toyota COROLLA Floor stringers EPC diagram — 530456F
Floor stringers — 530456F (199705 – 999999)

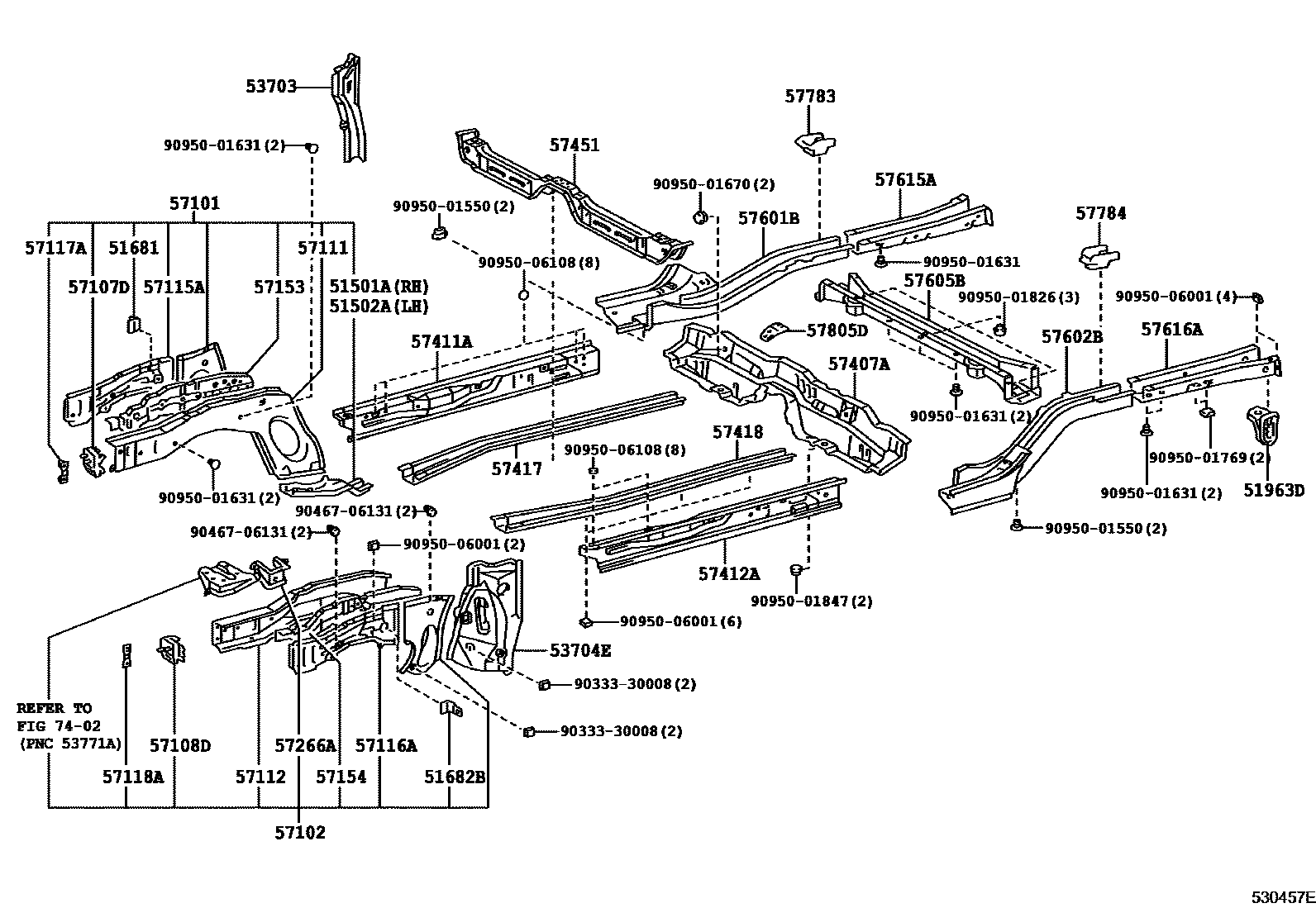

Toyota COROLLA Floor stringers EPC diagram — 530457E
Floor stringers — 530457E (199705 – 999999)

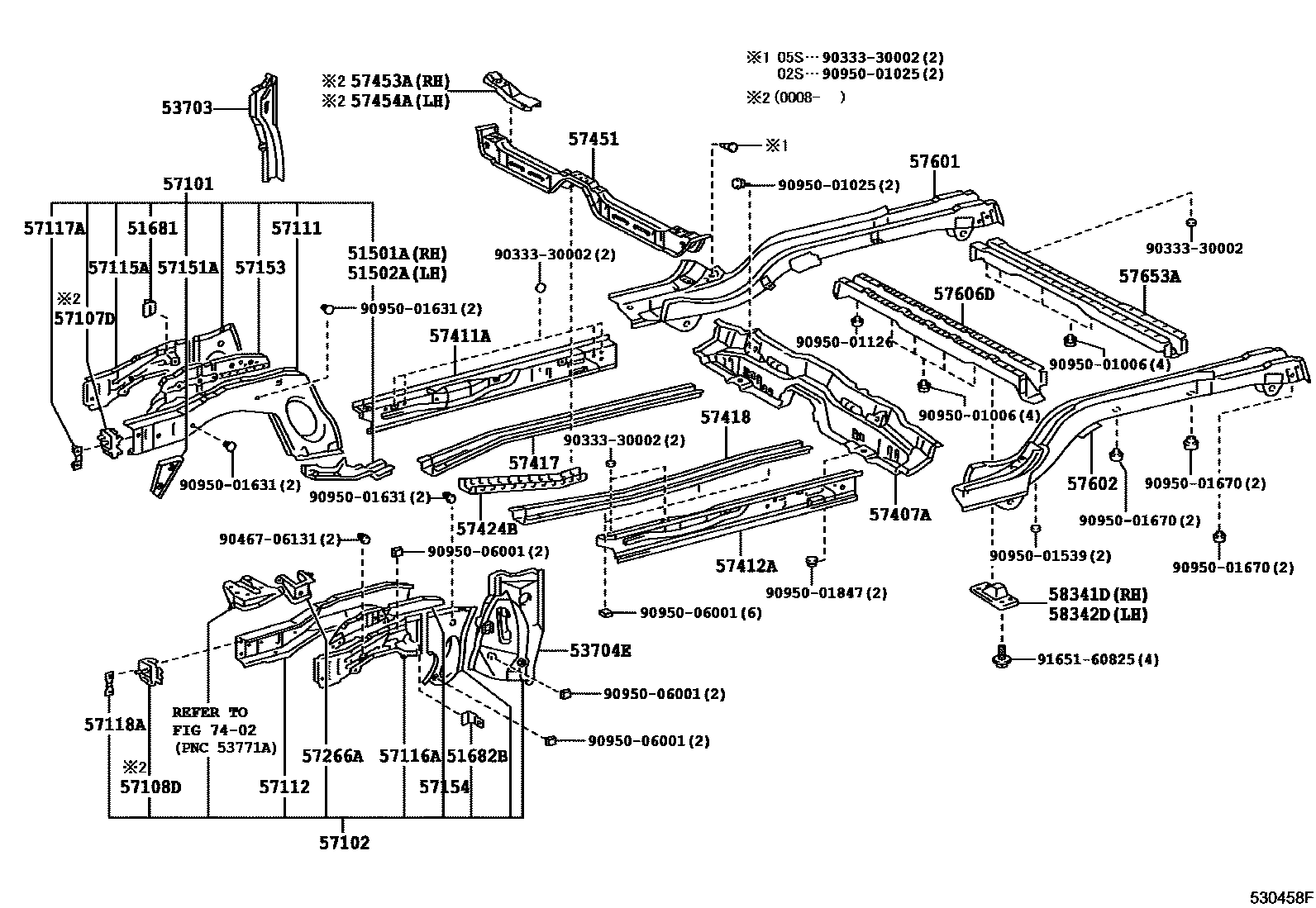

Toyota COROLLA Floor stringers EPC diagram — 530458F
Floor stringers — 530458F (199704 – 999999)

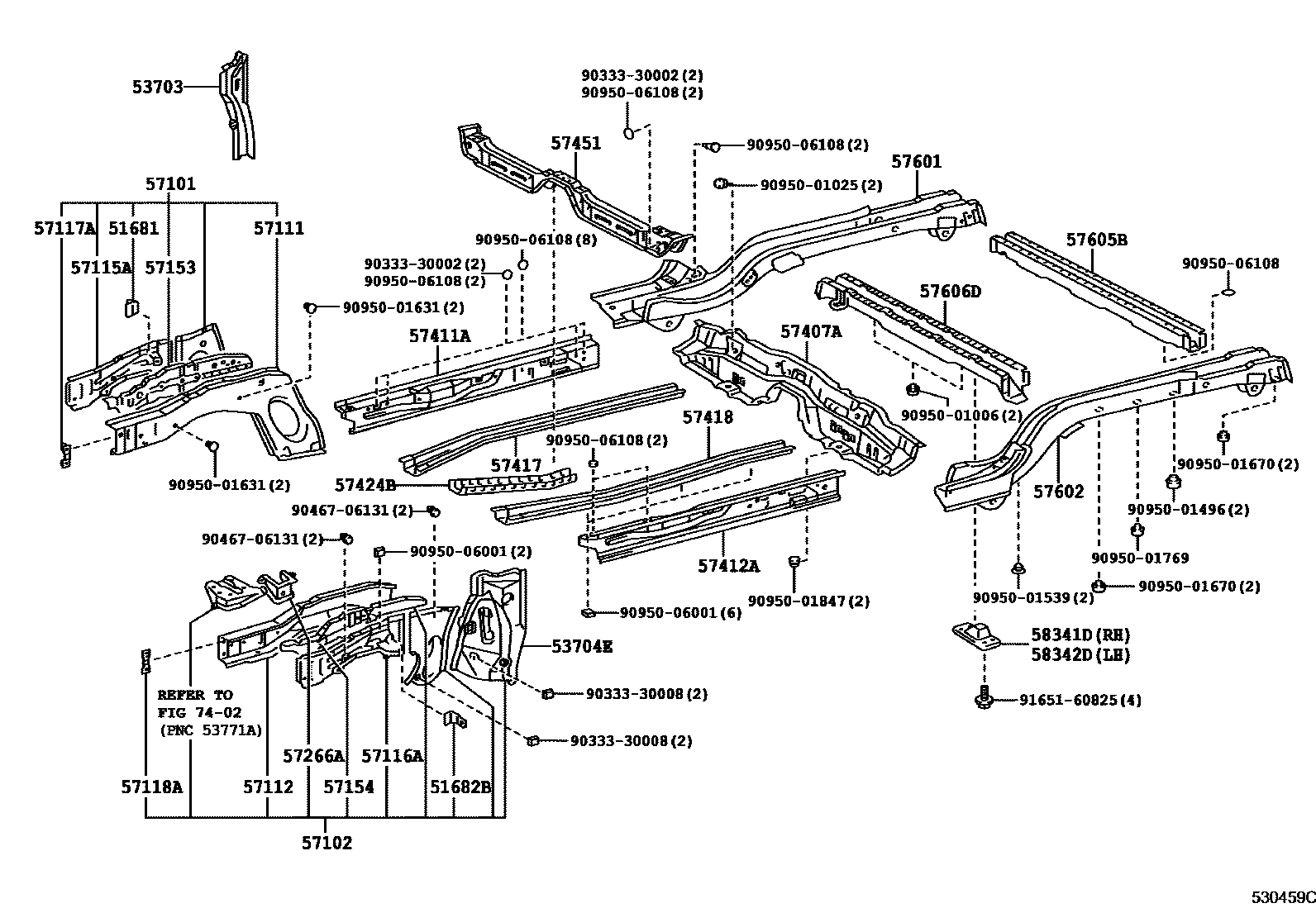

Toyota COROLLA Floor stringers EPC diagram — 530459C
Floor stringers — 530459C (199704 – 999999)

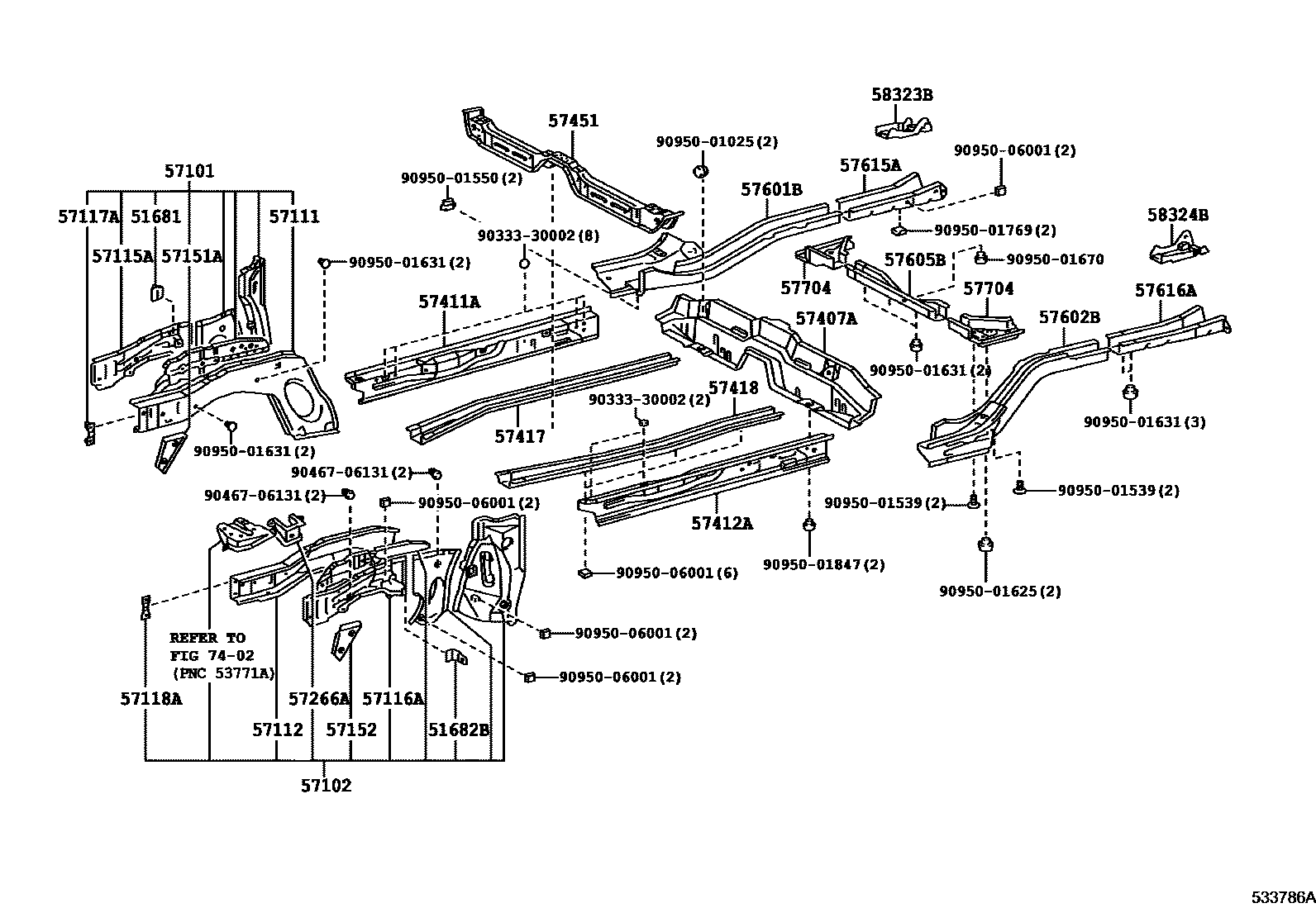

Toyota COROLLA Floor stringers EPC diagram — 533786A
Floor stringers — 533786A (199205 – 199505)

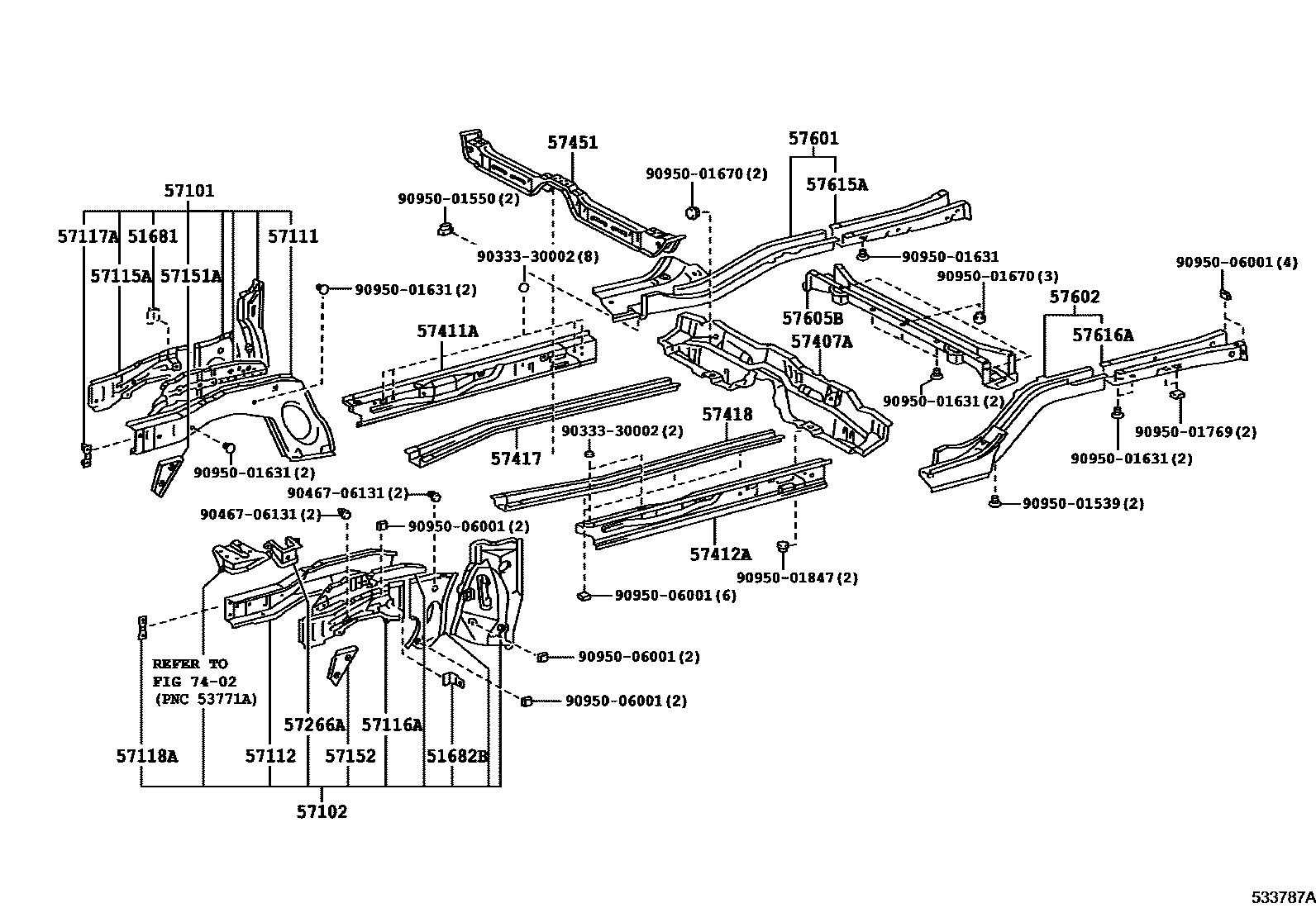

Toyota COROLLA Floor stringers EPC diagram — 533787A
Floor stringers — 533787A (199109 – 199505)

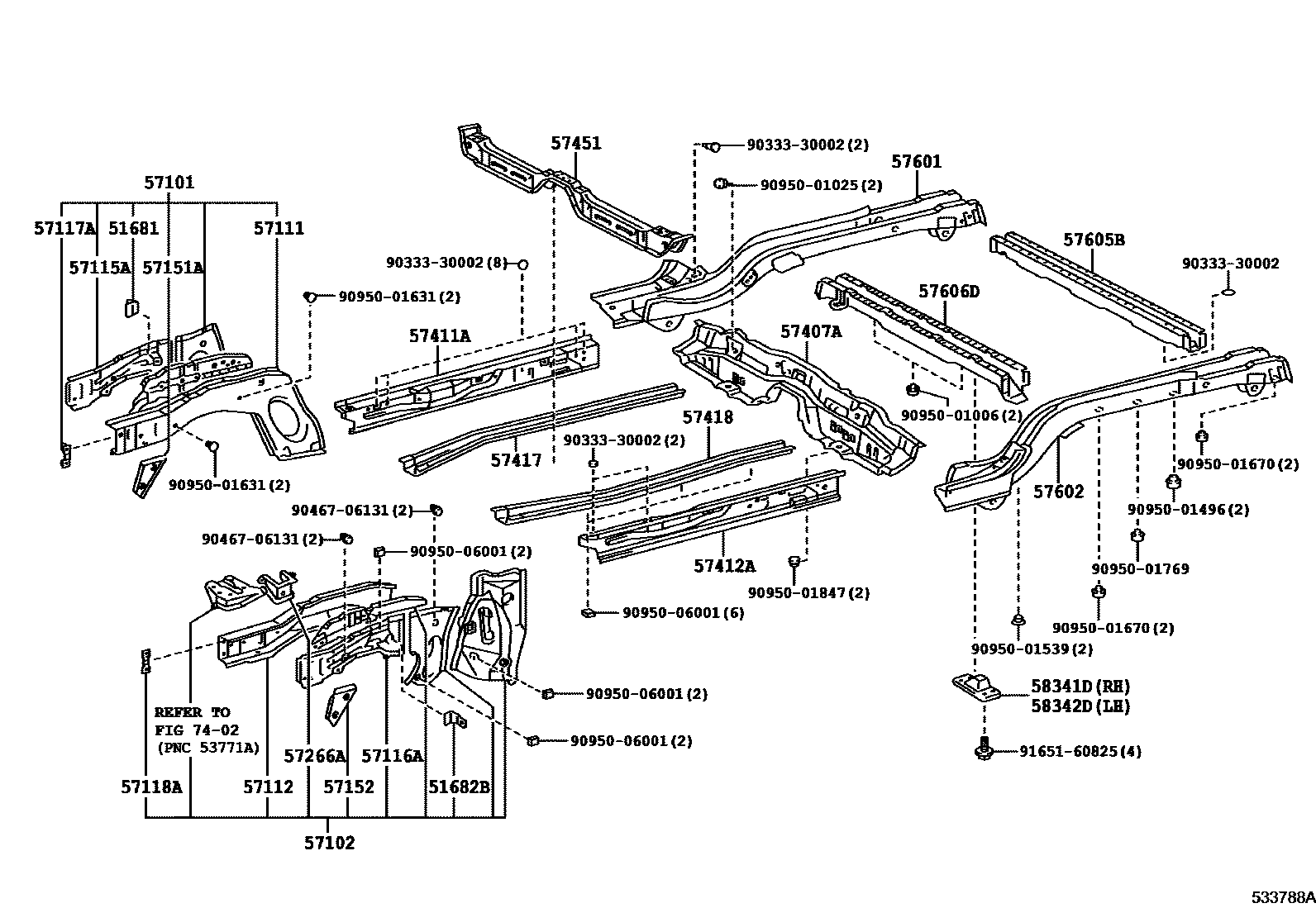

Toyota COROLLA Floor stringers EPC diagram — 533788A
Floor stringers — 533788A (199106 – 199505)

PNC and OE references

PNCPart nameOE numbers
51501ARight front suspension cross member reinforcement sub-assembly51501-12020 · 51501-13010
51502ALeft front suspension cross member reinforcement sub-assembly51502-12020 · 51502-13010
51681Flexible hose bracket51681-12050 · 51681-12060
51682BLeft side flexible hose bracket51682-12050 · 51682-12060
51963DLeft rear transport hook51096-12040
53703Right front fender, rear fender sub-assembly53703-12030
53704ELeft front fender rear fender sub-assembly53704-12020
57101Right front longitudinal beam sub-assembly57101-12440 · 57101-12441 · 57101-12450 · 57101-12451 · 57101-12460 · 57101-12780 · 57101-12941 · 57101-12942 · 57101-12943 · 57101-12948 · 57101-1A914 · 57101-1A915 · 57101-1A916 · 57101-1A917
57102Left front longitudinal beam sub-assembly57102-12400 · 57102-12401 · 57102-12410 · 57102-12411 · 57102-12420 · 57102-12954 · 57102-12955 · 57102-12956 · 57102-12957 · 57102-12963 · 57102-1A914 · 57102-1A915 · 57102-1A916
57107DFront bumper right side installation reinforcement sub-assembly57125-12090 · 57125-12110
57108DFront bumper left side installation reinforcement sub-assembly57126-12050 · 57126-12070
57111Right front longitudinal beam57111-12200 · 57111-12201
57112Left front longitudinal beam57112-12140 · 57112-12141 · 57112-12142
57115ARight front longitudinal beam outer panel57115-12060
57116ALeft front longitudinal beam outer panel57116-12060
57117AFront bumper mounting reinforcement57117-12110
57118AInstall reinforcement on the left side of the front bumper57117-12110
57151ANo. 1 right front longitudinal beam reinforcement57151-12100
57152No. 1 left front longitudinal beam reinforcement57152-12070
57153No. 2 right front longitudinal beam reinforcement57016-12050 · 57016-12060 · 57016-12100
57154No. 2 left front longitudinal beam reinforcement57017-12030 · 57017-12040 · 57017-13010
57266AEngine left mounting bracket57208-12100 · 57208-12110 · 57208-12111 · 57208-12120 · 57208-12121
57407ACenter floor beam sub-assembly57407-12040 · 57407-12050 · 57407-12070 · 57407-13060 · 57407-13061 · 57407-13062 · 57407-13070
57411AFloor right inner longitudinal beam57401-12460 · 57401-12461 · 57401-12480
57412AFloor left inner longitudinal beam57402-12460 · 57402-12461 · 57402-12480
57417Front floor lower right reinforcement57417-12100 · 57417-13010
57418Front floor lower left reinforcement57418-12060 · 57418-13010
57424BLeft inner reinforcement under front floor57424-12020
57451front floor cross member57451-12130 · 57451-12131 · 57451-12140 · 57451-12141 · 57451-12153 · 57451-12170
57453AFront floor right cross member reinforcement57453-12020 · 57453-12030
57454AFront floor left cross member reinforcement57454-12010 · 57454-12020
57601Rear floor right longitudinal beam sub-assembly57601-12860 · 57601-12923 · 57601-12924 · 57601-12926 · 57601-12927 · 57601-12931 · 57601-13140 · 57601-13141 · 57601-13160 · 57601-13161 · 57601-13180 · 57601-13900
57601BRear floor right front longitudinal beam sub-assembly57601-12925 · 57601-13902 · 57601-13903
57602Rear floor left longitudinal beam sub-assembly57602-12740 · 57602-12926 · 57602-12929 · 57602-12934 · 57602-13120 · 57602-13121 · 57602-13150 · 57602-13151 · 57602-13170 · 57602-13360 · 57602-13361 · 57602-13900
57602BRear floor left front longitudinal beam sub-assembly57602-12927 · 57602-13901 · 57602-13902
57605BRear floor No. 1 cross member sub-assembly57605-12130 · 57605-12140 · 57605-12150 · 57605-12170 · 57605-13040
57606DRear shock absorber mounting beam sub-assembly57606-13070 · 57606-13080 · 57606-13100
57615ARear floor right rear longitudinal member57615-12110 · 57615-12120 · 57615-12901 · 57615-12903
57616ARear floor left rear longitudinal member57616-12120 · 57616-12130 · 57616-12901 · 57616-12905
57653ANo. 2 rear floor cross member57653-13020
57704Rear suspension spring bracket sub-assembly57695-12030 · 57696-12030 · 57703-12060 · 57704-12080
57783Right body No. 8 mounting bracket57783-12010
57784Left body No. 8 mounting bracket57784-12010
57805DRear No. 1 seat support No. 1 reinforcement assembly57805-12060
58323BRear bumper arm right bracket reinforcement58323-12120
58324BRear bumper arm left bracket reinforcement58324-12080
58341DNo. 1 right rear shock absorber mounting bracket58341-13030
58342DNo. 1 left rear shock absorber mounting bracket58342-13030
