Toyota COROLLA Steering Wheel — Figure 4504

Toyota COROLLA EPC diagram 4504, Steering Wheel, with 8 images and 15 PNC and OE references.

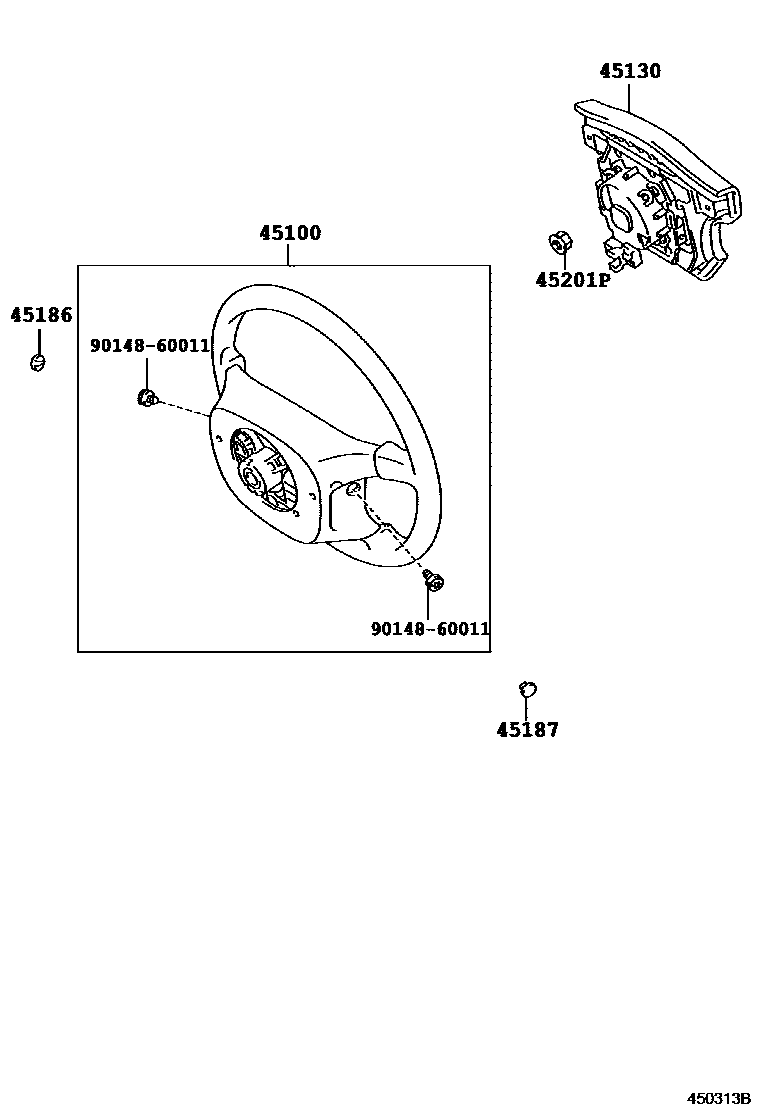

Toyota COROLLA Steering Wheel EPC diagram — 450313B
Steering Wheel — 450313B (199612 – 999999)

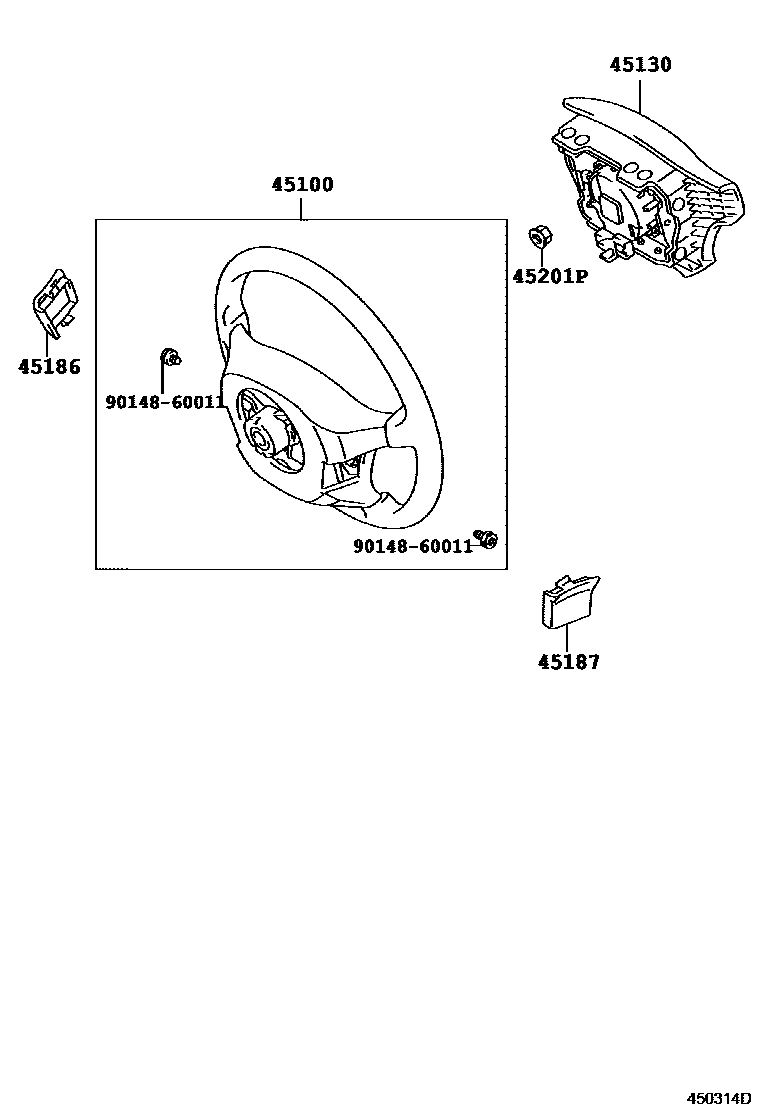

Toyota COROLLA Steering Wheel EPC diagram — 450314D
Steering Wheel — 450314D (199612 – 999999)

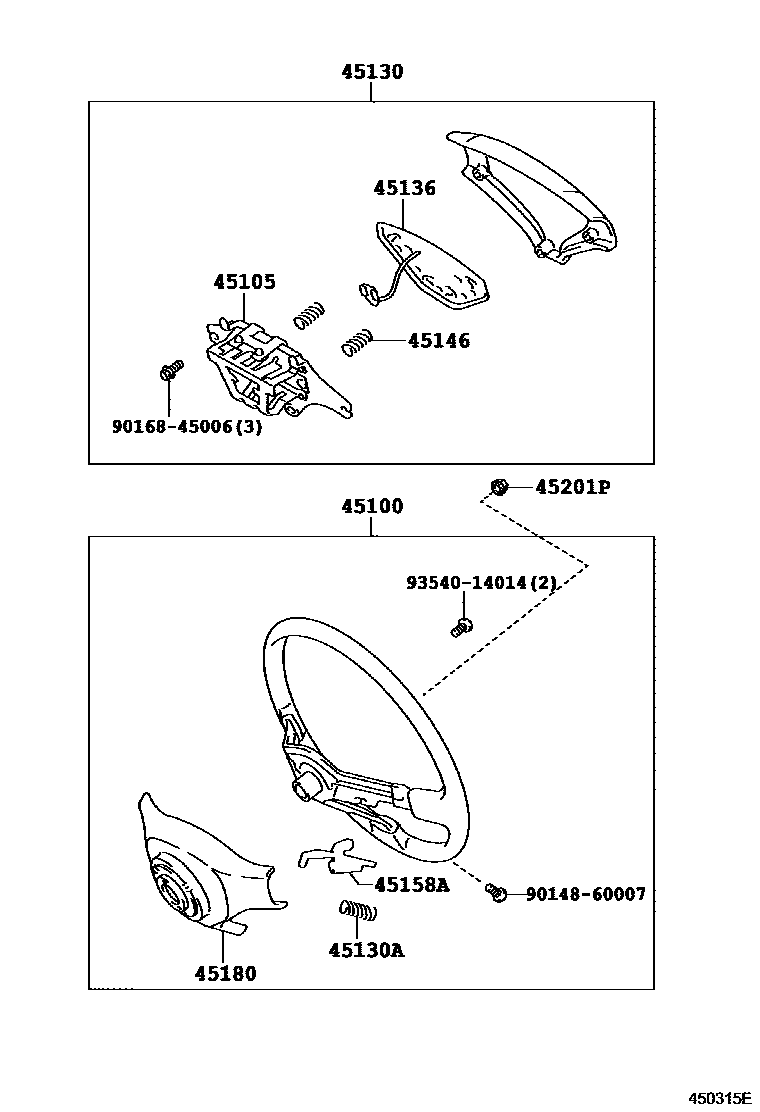

Toyota COROLLA Steering Wheel EPC diagram — 450315E
Steering Wheel — 450315E (199106 – 999999)

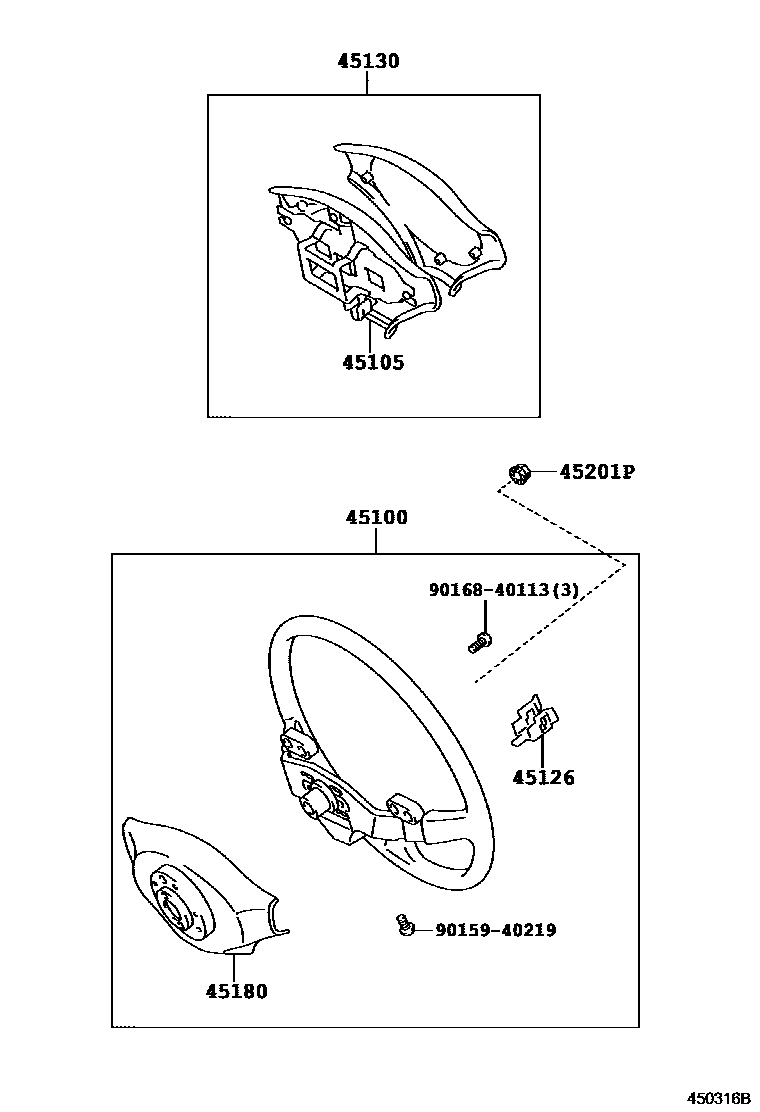

Toyota COROLLA Steering Wheel EPC diagram — 450316B
Steering Wheel — 450316B (199106 – 199505)

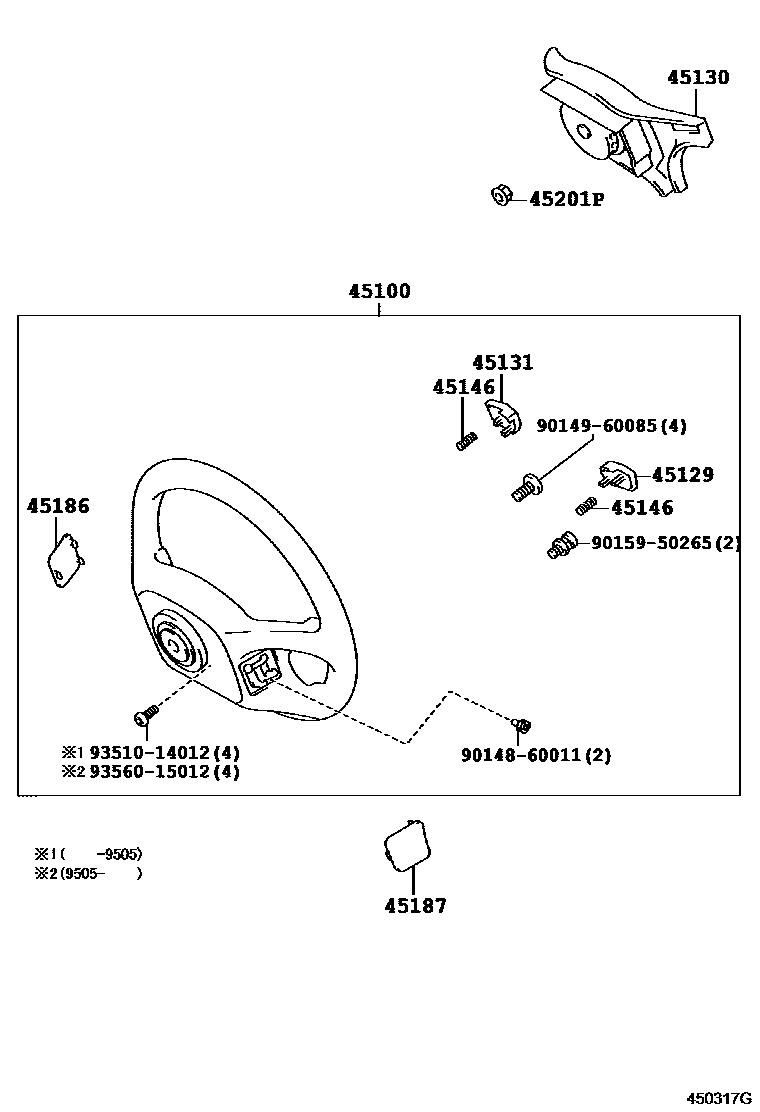

Toyota COROLLA Steering Wheel EPC diagram — 450317G
Steering Wheel — 450317G (199106 – 199804)

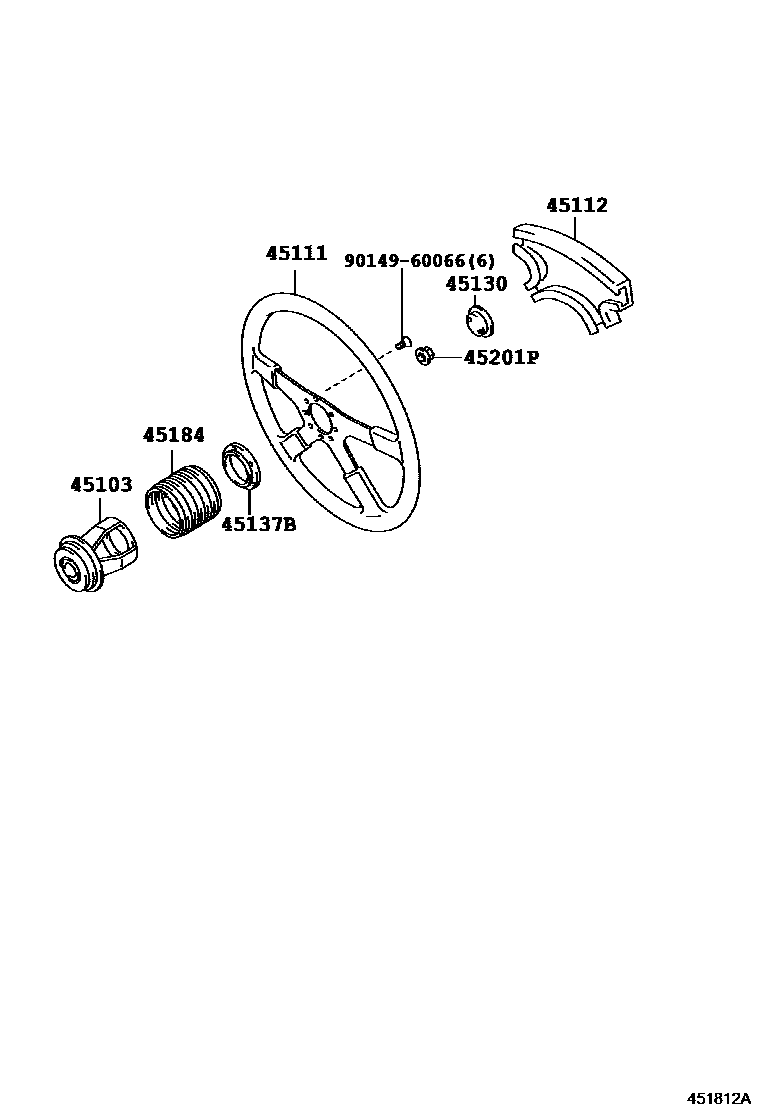

Toyota COROLLA Steering Wheel EPC diagram — 451812A
Steering Wheel — 451812A (199205 – 199505)

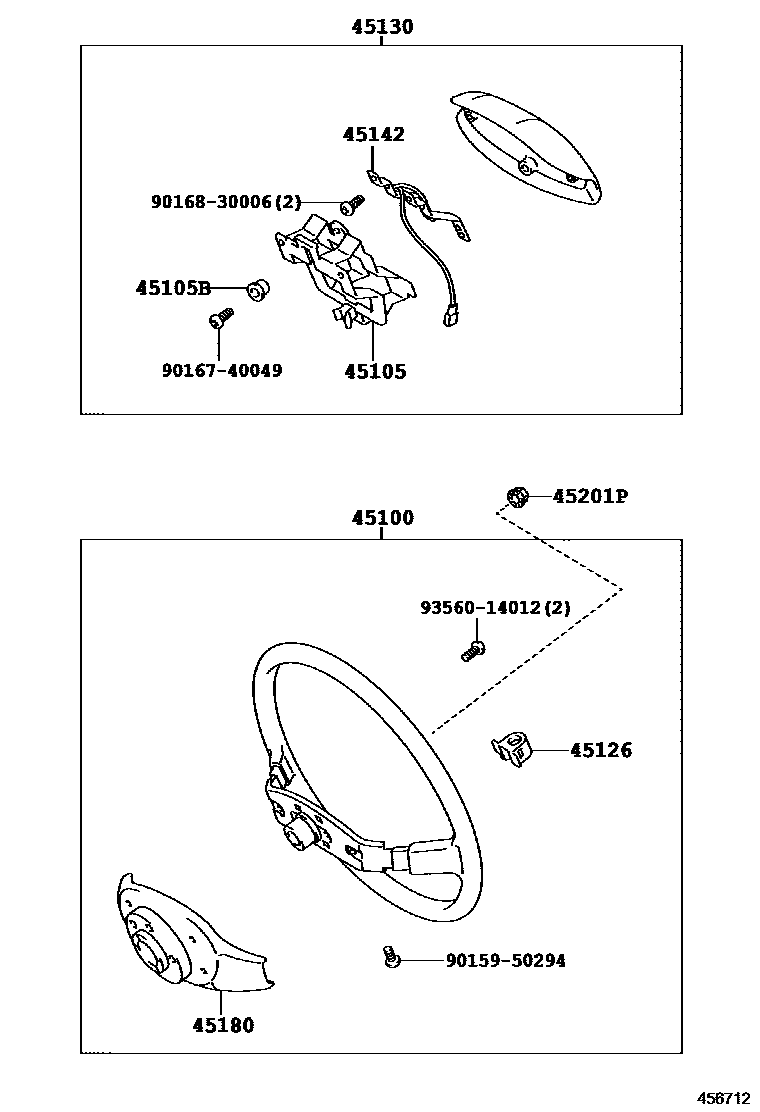

Toyota COROLLA Steering Wheel EPC diagram — 456712
Steering Wheel — 456712 (199106 – 199804)

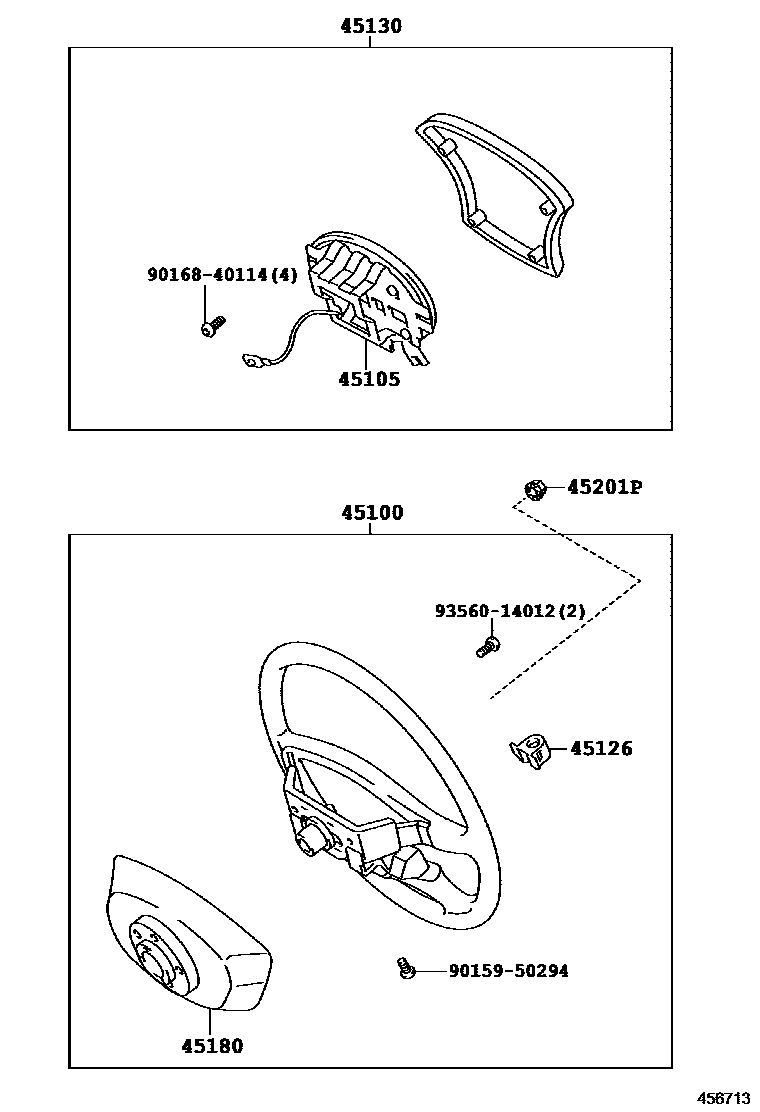

Toyota COROLLA Steering Wheel EPC diagram — 456713
Steering Wheel — 456713 (199106 – 199505)

PNC and OE references

PNCPart nameOE numbers
45103Steering wheel hub sub-assembly45103-12440
45105No. 1 horn button contact piece sub-assembly45105-12130 · 45105-12140 · 45105-12150 · 45105-12160 · 45105-12180 · 45105-12210 · 45105-12220
45105BSpacer (for horn button contact piece)90561-04014
45111Steering Wheel45111-14050
45112Steering wheel decorative cover45112-12340
45126Steering wheel decorative cover fixing plate45126-12020 · 45126-16040
45130Speaker button assembly45130-10150
45130ACompression spring (for horn button)90501-09112
45136horn button contact piece45136-12220 · 45136-12230
45137BNo. 1 horn button stopper45137-10010
45142No. 1 horn button contact seat45142-12100
45146Horn button contact spring45146-20140 · 45146-20230 · 45146-20260
45158ASpeaker button connector sleeve45158-12050
45184Steering wheel boss lower cover45184-14110
45201PSteering wheel fixing nut90179-12071 · 90179-12086
