Toyota COROLLA 离合器总泵 — Figure 3103

Toyota COROLLA EPC diagram 3103, 离合器总泵, with 2 images and 13 PNC and OE references.

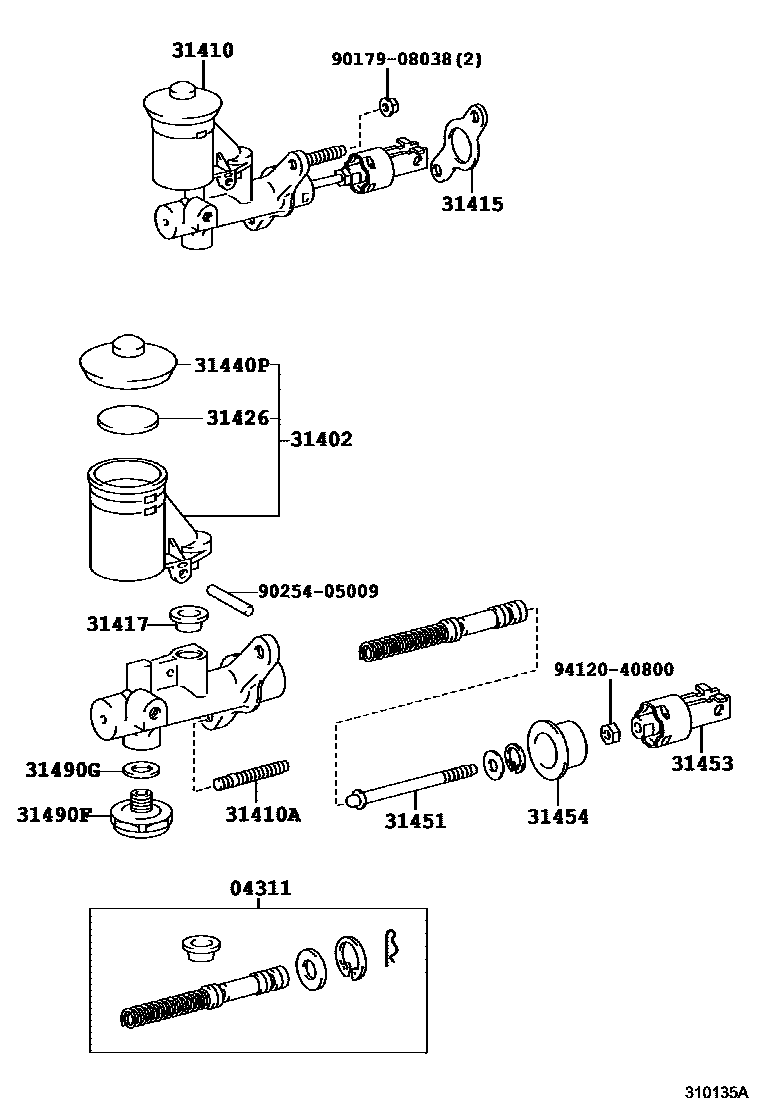

Toyota COROLLA 离合器总泵 EPC diagram — 310135A
离合器总泵 — 310135A (199403 – 999999)

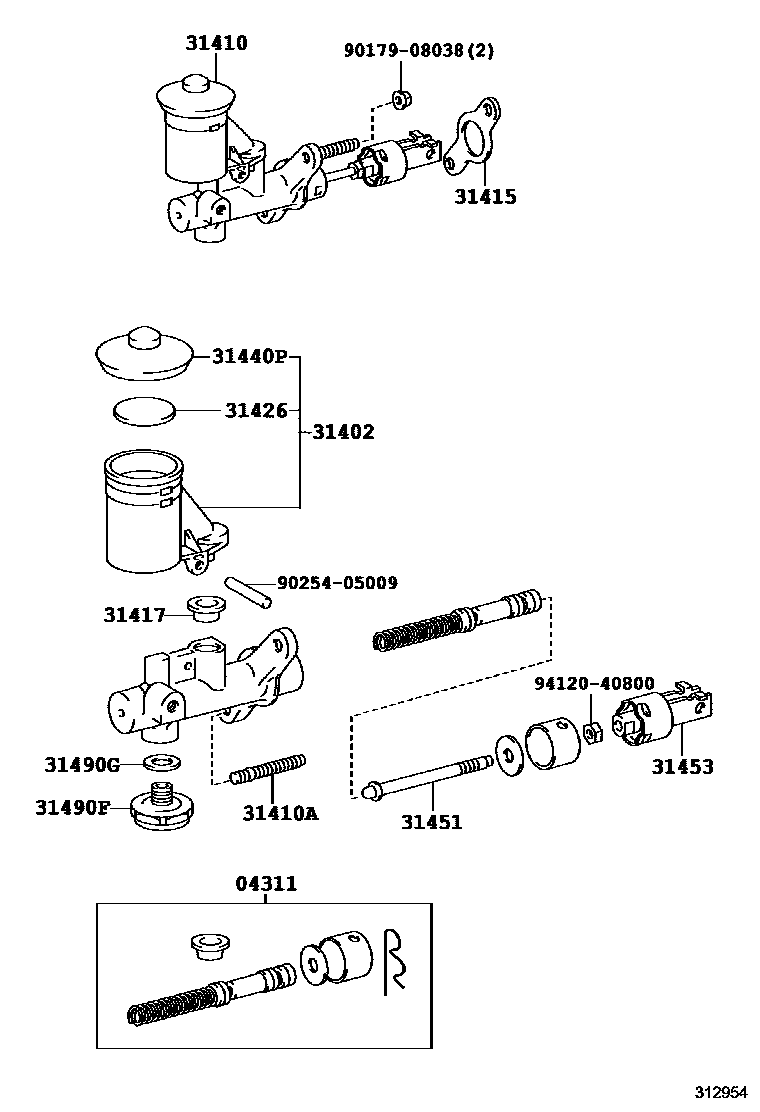

Toyota COROLLA 离合器总泵 EPC diagram — 312954
离合器总泵 — 312954 (199106 – 199403)

PNC and OE references

PNCPart nameOE numbers
04311Clutch master cylinder assembly04311-12100 · 04311-12110
31402Clutch master cylinder fluid reservoir sub-assembly31402-12030 · 31402-12060
31410Clutch master cylinder assembly31410-12300 · 31410-12301 · 31410-12302 · 31410-12310 · 31410-12311 · 31410-12312 · 31410-12360 · 31410-12361 · 31410-12362
31410ABolt (for securing clutch master cylinder)90116-08146
31415Clutch master cylinder gasket31415-10010
31417Clutch reservoir retaining ring31417-35010
31426Clutch master cylinder reservoir float31426-30011
31440PClutch master cylinder fluid reservoir filler cap assembly47230-20040
31451Clutch master cylinder push rod31451-20090 · 31451-35070 · 31451-35080
31453Clutch master cylinder push rod U-shaped clamp31404-12020 · 31404-17010 · 31453-10020 · 31453-10040 · 31453-35080
31454Clutch master cylinder dust boot31454-16010
31490FMaster pump accumulator assembly31490-12010
31490GGasket (for clutch master cylinder accumulator)90430-16005
