Toyota COROLLA Alternator — Figure 1903

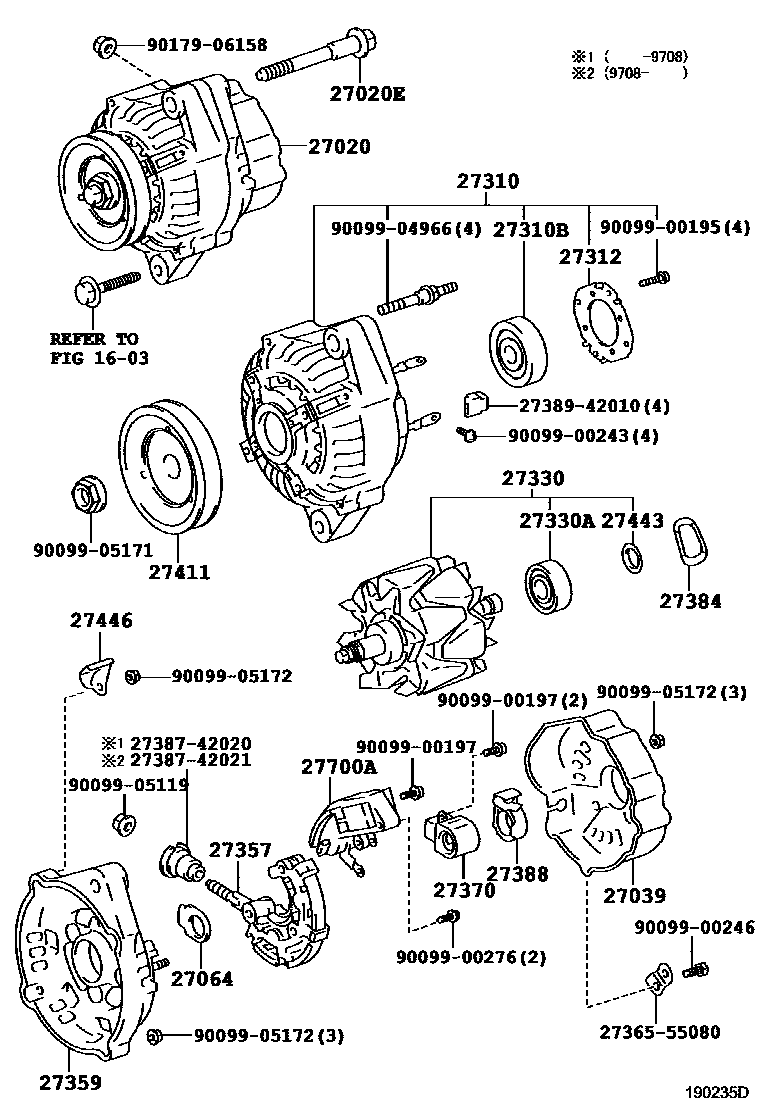

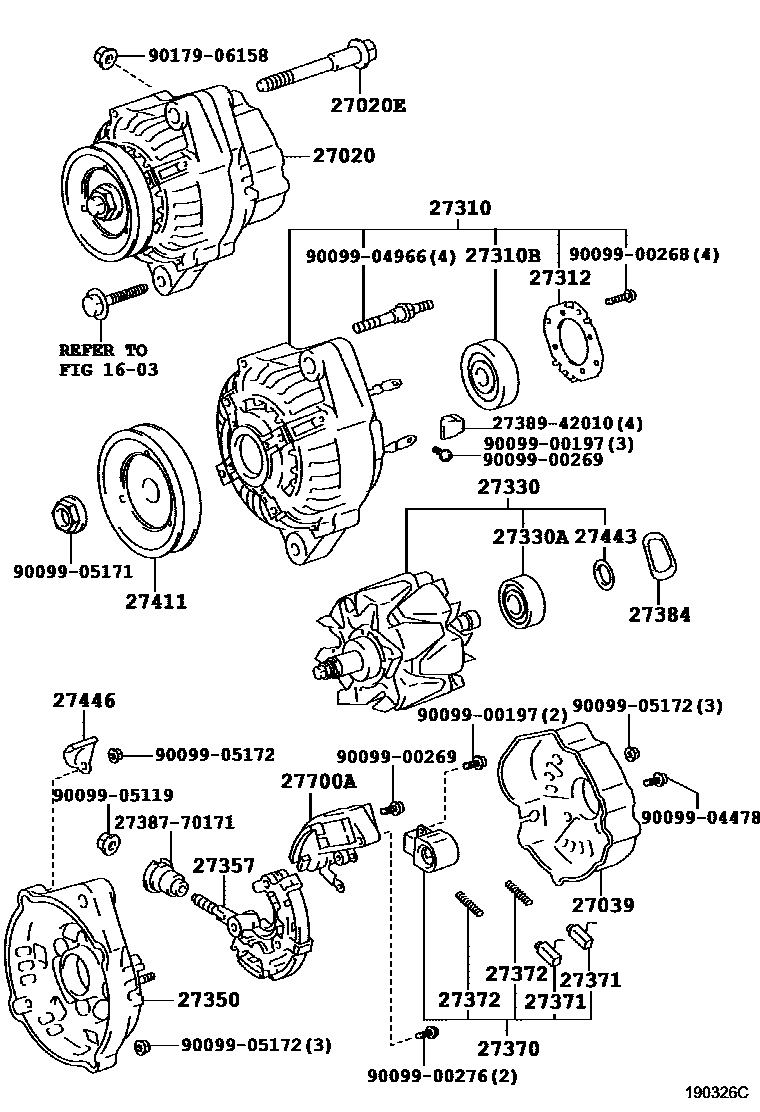

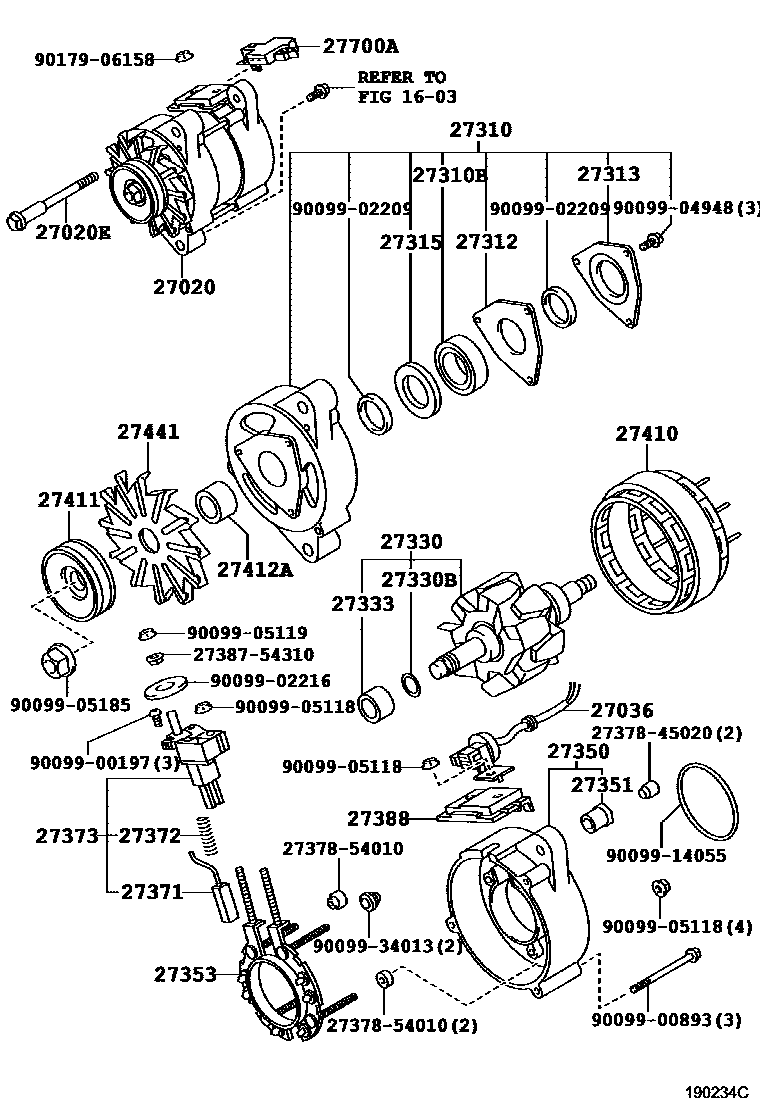

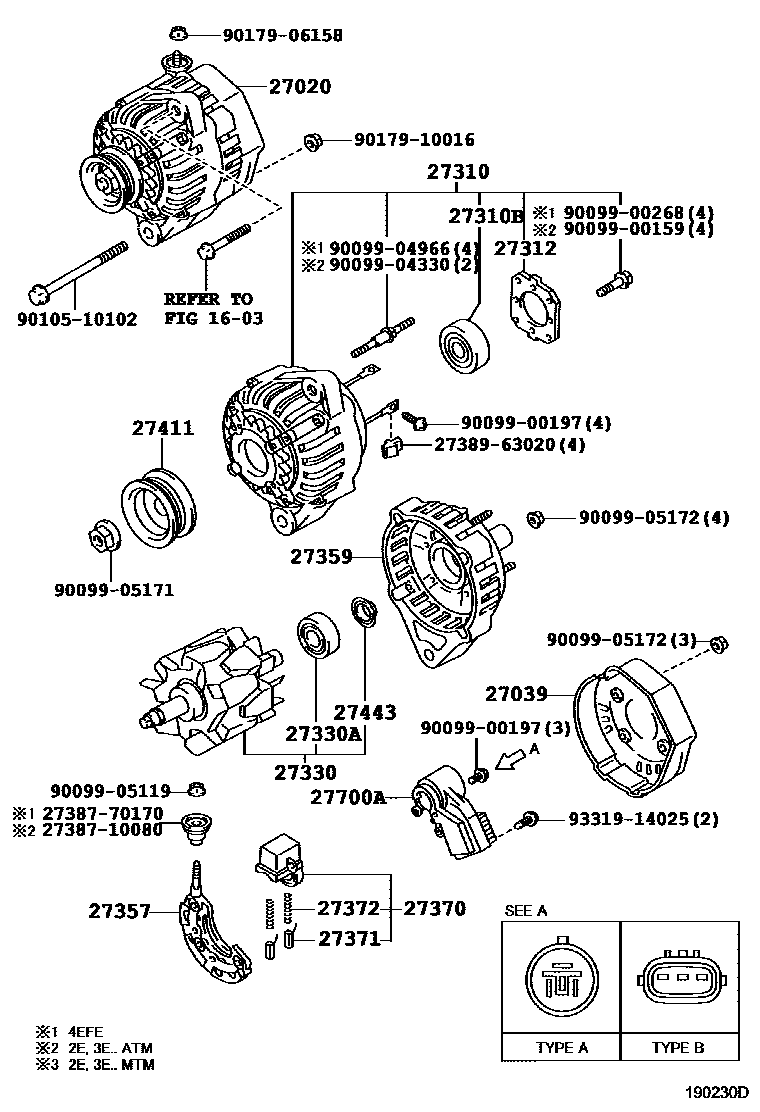

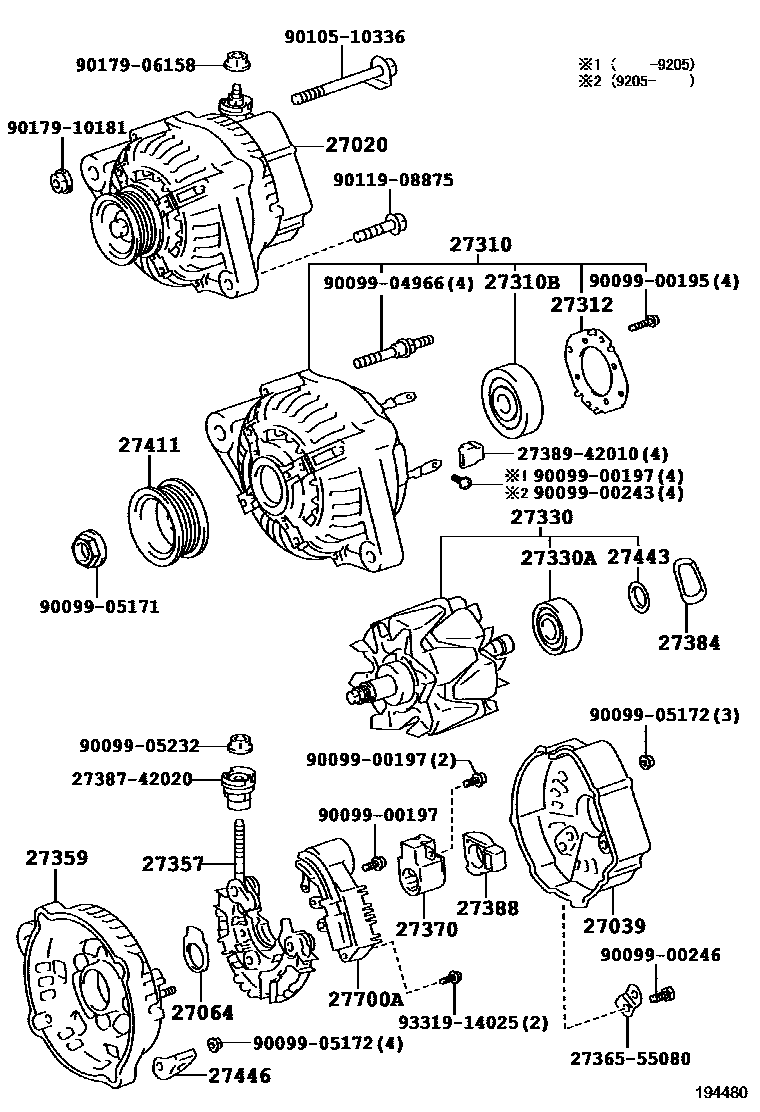

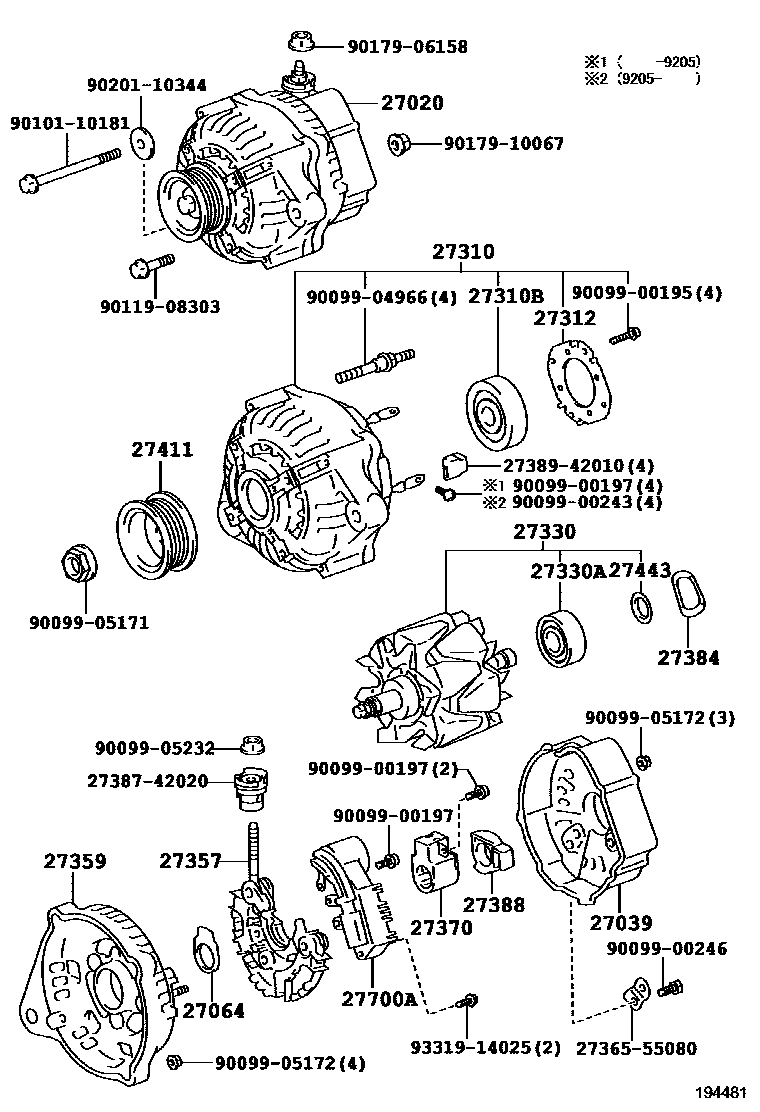

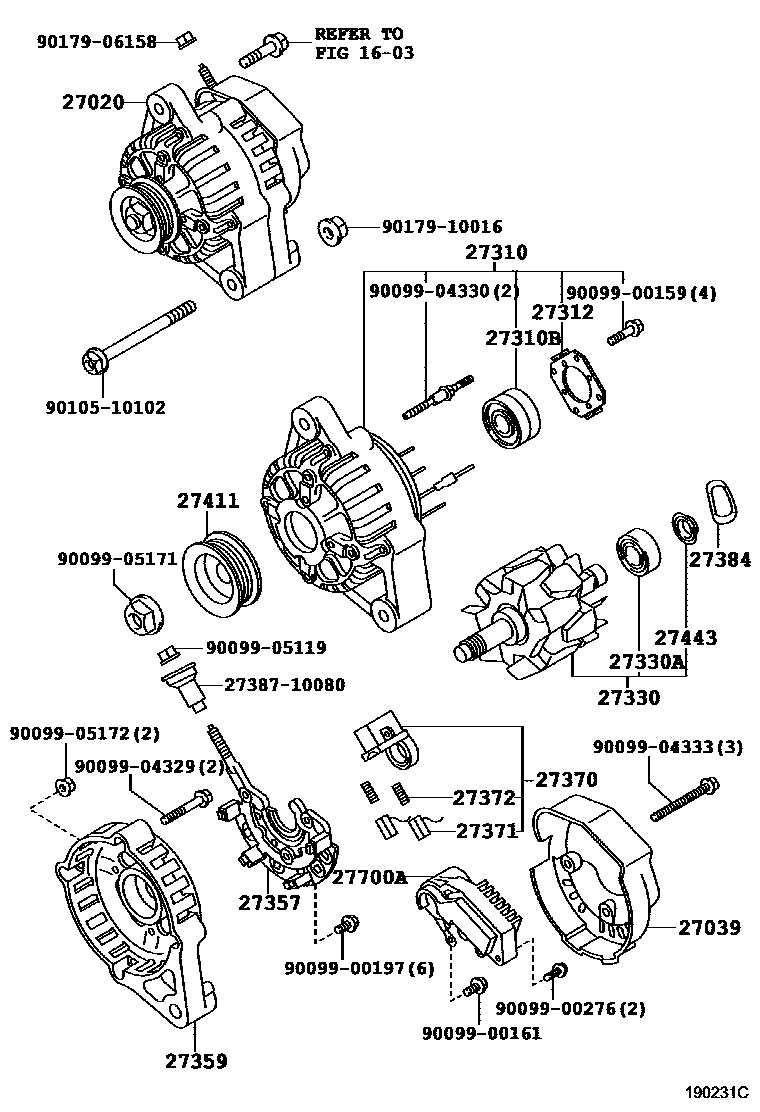

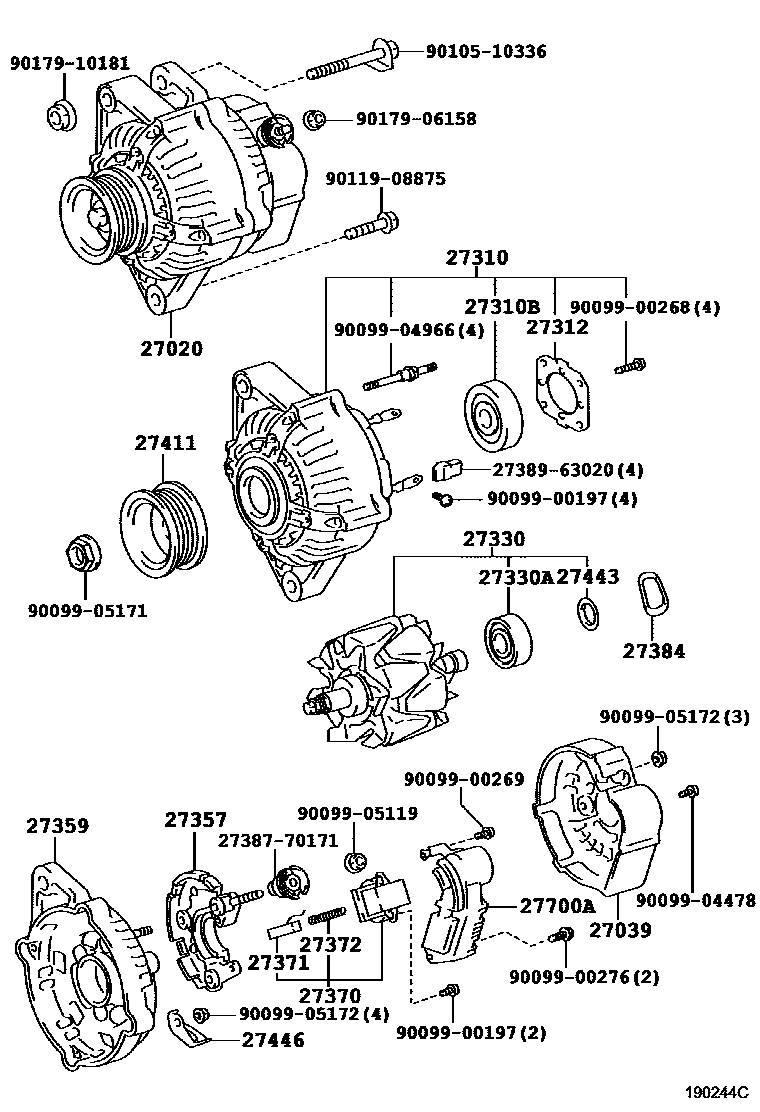

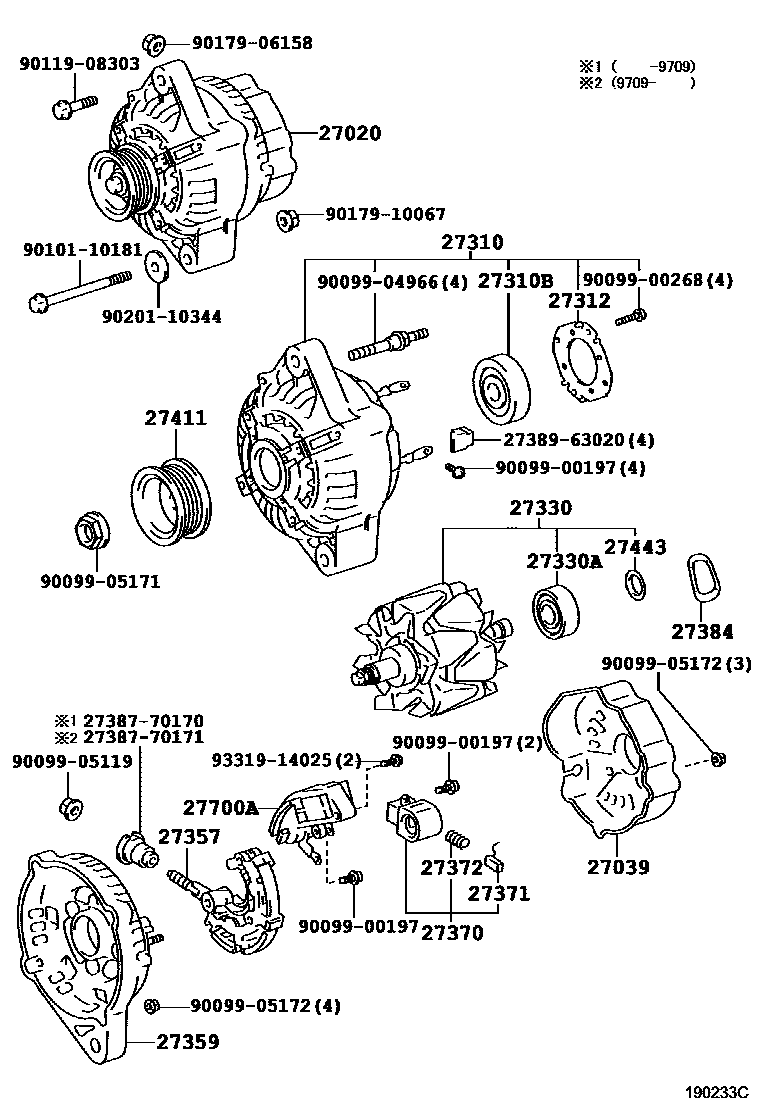

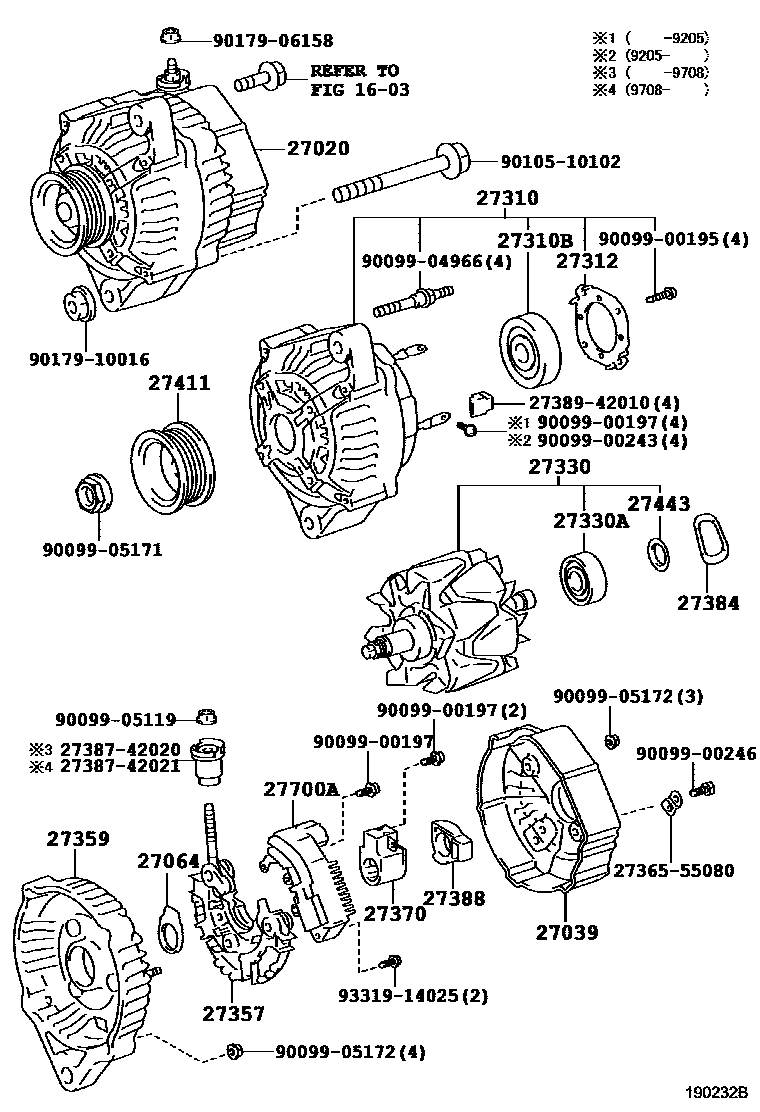

Toyota COROLLA EPC diagram 1903, Alternator, with 10 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-64310 · 27060-10100 · 27060-11120 · 27060-11200 · 27060-11250 · 27060-11260 · 27060-11270 · 27060-11280 · 27060-11281 · 27060-15050 · 27060-15060 · 27060-15070 · 27060-15080 · 27060-15090 · 27060-15130 · 27060-15140 · 27060-15150 · 27060-16280 · 27060-16290 · 27060-16320 · 27060-16330 · 27060-16350 · 27060-16360 · 27060-16370 · 27060-16460 · 27060-16470 · 27060-64130 · 27060-64240 · 27060-64250 · 27060-64370 · 27060-64380 · 27060-64390 |
| 27020E | Bolts (for generator) | 90901-05004 |
| 27036 | Generator lead terminal sub-assembly | 27036-64310 |
| 27039 | Alternator Rear End Cover | 27039-11180 · 27039-11190 · 27039-15170 · 27039-16310 · 27039-16380 · 27039-42010 · 27039-55080 · 27039-70470 · 27039-72150 · 27039-73020 |
| 27064 | Generator sealing plate | 27064-42010 |
| 27310 | Alternator Drive End Frame Assembly | 27310-10090 · 27310-11160 · 27310-15170 · 27310-15180 · 27310-16103 · 27310-16270 · 27310-16300 · 27310-16310 · 27310-16430 · 27310-16470 · 27310-64060 · 27310-64450 · 27310-64470 · 27310-64570 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10137 · 90099-10178 · 90099-10192 · 90099-10198 |
| 27312 | Retainer Plate | 27312-42010 · 27312-57060 · 27312-70200 · 27312-72120 |
| 27313 | Generator No. 2 felt pad inner cover | 27313-57060 |
| 27315 | Generator No. 1 felt pad inner cover | 27315-57060 |
| 27330 | Alternator Rotor Assembly | 27330-11160 · 27330-16300 · 27330-16390 · 27330-16400 · 27330-46080 · 27330-64171 · 27330-64570 · 27330-72101 · 27330-72150 · 27330-72280 · 27330-74550 · 27330-76030 |
| 27330A | Bearings (for generator rotor) | 90099-10140 · 90099-10154 · 90099-10194 |
| 27330B | Snap ring (for generator rotor) | 90099-07103 |
| 27333 | Isolation collar (for generator rotor) | 27333-57060 |
| 27350 | Rectifier end frame assembly | 27350-64060 · 27350-64570 · 27350-64571 · 27350-64572 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-64060 |
| 27353 | Generator positive rectifier frame | 27353-64310 |
| 27357 | Generator rectifier frame | 27357-11180 · 27357-16310 · 27357-16380 · 27357-50040 · 27357-55080 · 27357-62040 · 27357-63020 · 27357-72150 · 27357-74050 |
| 27359 | Generator rectifier end frame | 27359-15170 · 27359-15180 · 27359-16180 · 27359-16182 · 27359-16270 · 27359-16300 · 27359-16301 · 27359-16302 · 27359-16310 · 27359-16380 · 27359-64450 · 27359-72150 · 27359-72151 |
| 27370 | Alternator Brush Holder Assembly | 27370-35060 · 27370-54450 · 27370-58320 · 27370-70300 · 27370-75060 |
| 27371 | Generator brushes | 27371-54412 · 27371-70300 |
| 27372 | Generator brush spring | 27372-56070 · 27372-63020 |
| 27373 | Generator A brush holder | 27373-64170 |
| 27384 | Washer | 27384-16380 · 27384-50030 |
| 27388 | Generator brush cover | 27388-42010 · 27388-64170 |
| 27410 | Generator stator assembly | 27410-43040 |
| 27411 | Alternator Pulley | 27411-10051 · 27411-11060 · 27411-11160 · 27411-16180 · 27411-42030 · 27411-64220 · 27411-64320 · 27411-64360 · 27411-64390 · 27411-64570 · 27411-65010 · 27411-74050 |
| 27412A | Isolation collar (for generator drive end cover) | 27412-64060 |
| 27441 | generator fan | 27441-64060 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27446 | Generator clamp | 27446-15170 · 27446-64450 |
| 27700A | Generator voltage regulator assembly | 27700-10080 · 27700-11020 · 27700-11030 · 27700-11060 · 27700-11070 · 27700-35040 · 27700-46030 · 27700-64110 · 27700-65010 · 27700-74030 · 27700-74040 |
