Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 6 images and 14 PNC and OE references.

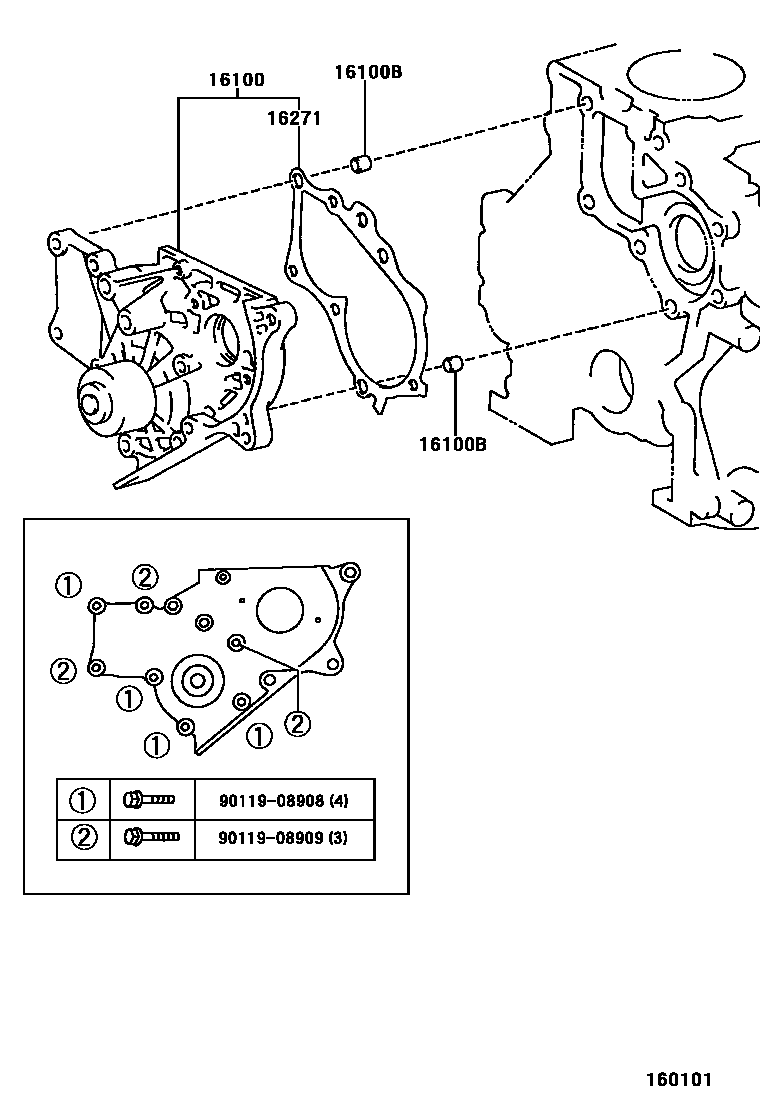

Toyota COROLLA Water Pump EPC diagram — 160101
Water Pump — 160101 (199106 – 999999)

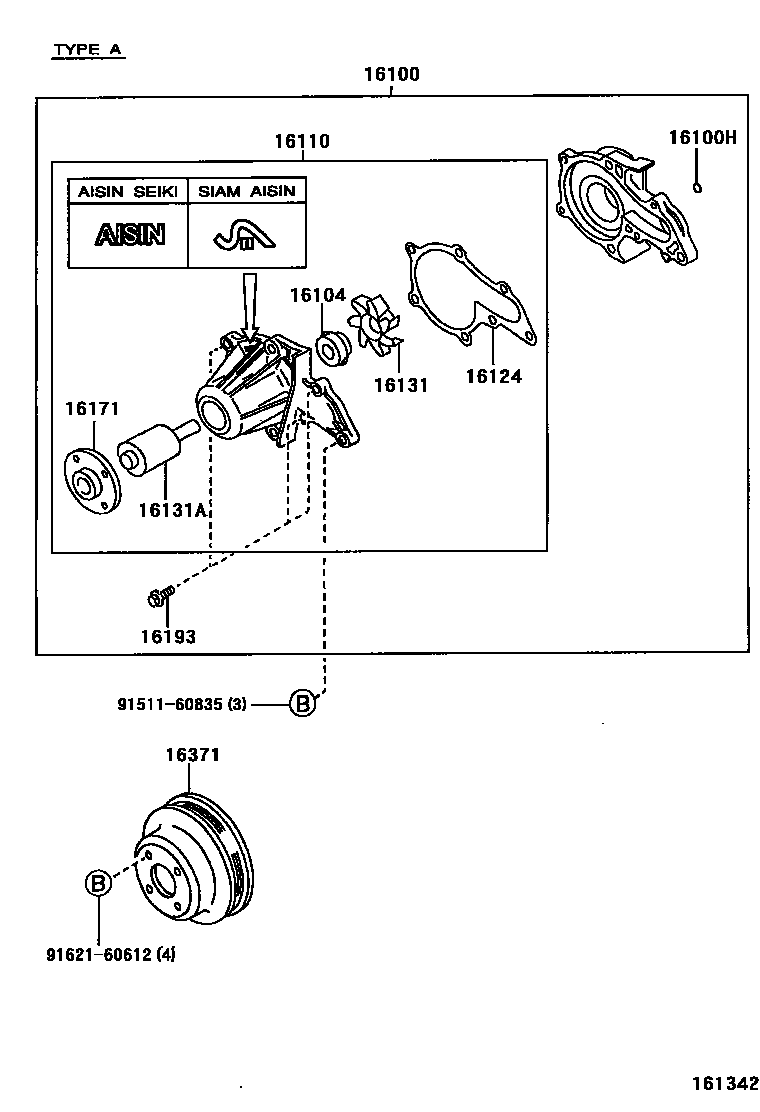

Toyota COROLLA Water Pump EPC diagram — 161342
Water Pump — 161342 (199106 – 999999)

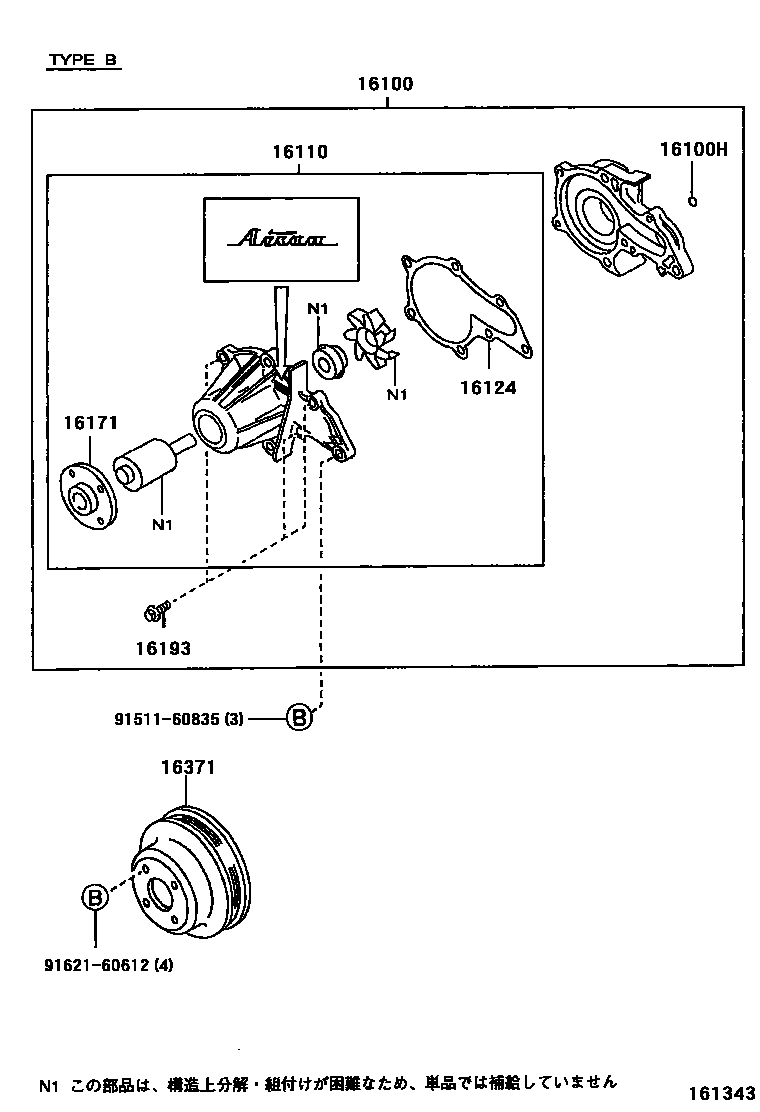

Toyota COROLLA Water Pump EPC diagram — 161343
Water Pump — 161343 (199106 – 999999)

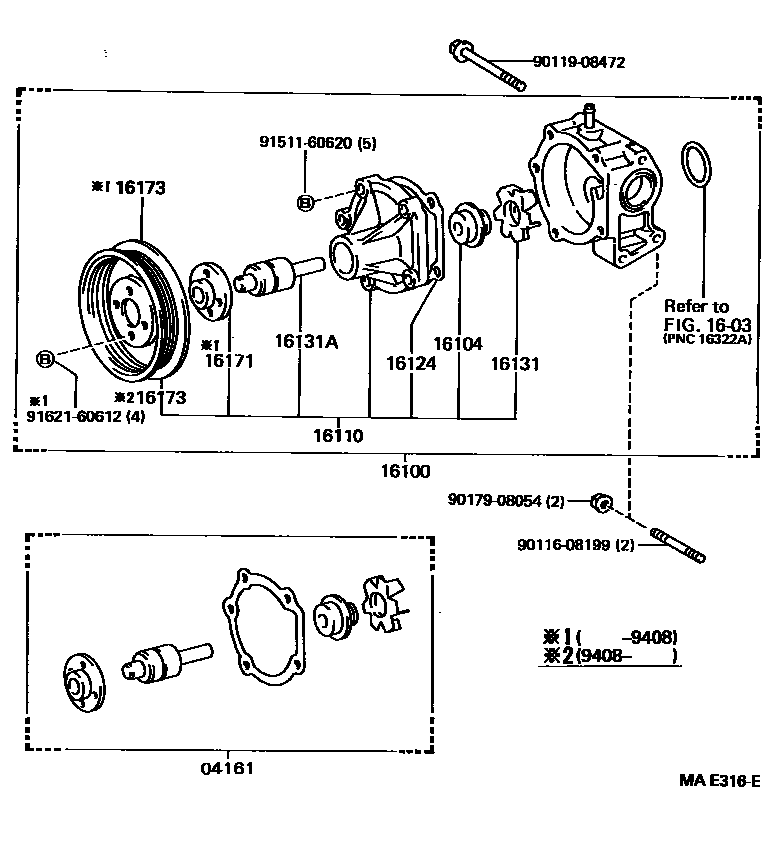

Toyota COROLLA Water Pump EPC diagram — MAE316E
Water Pump — MAE316E (199106 – 999999)

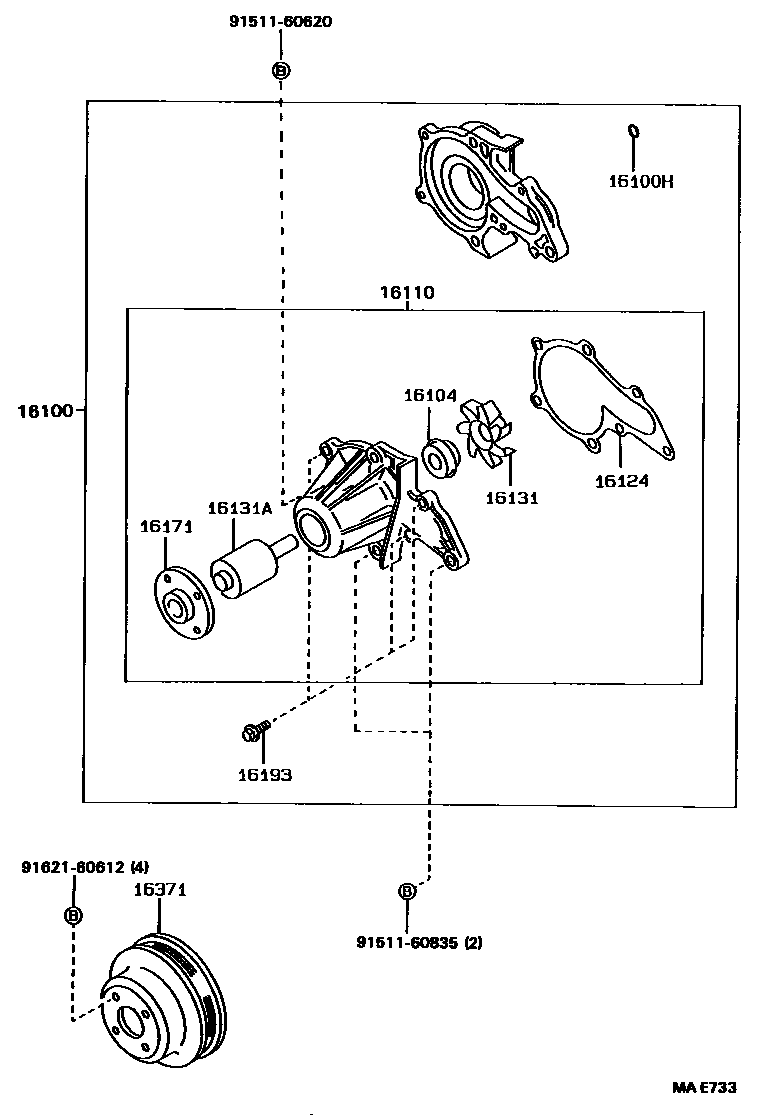

Toyota COROLLA Water Pump EPC diagram — MAE733
Water Pump — MAE733 (199106 – 999999)

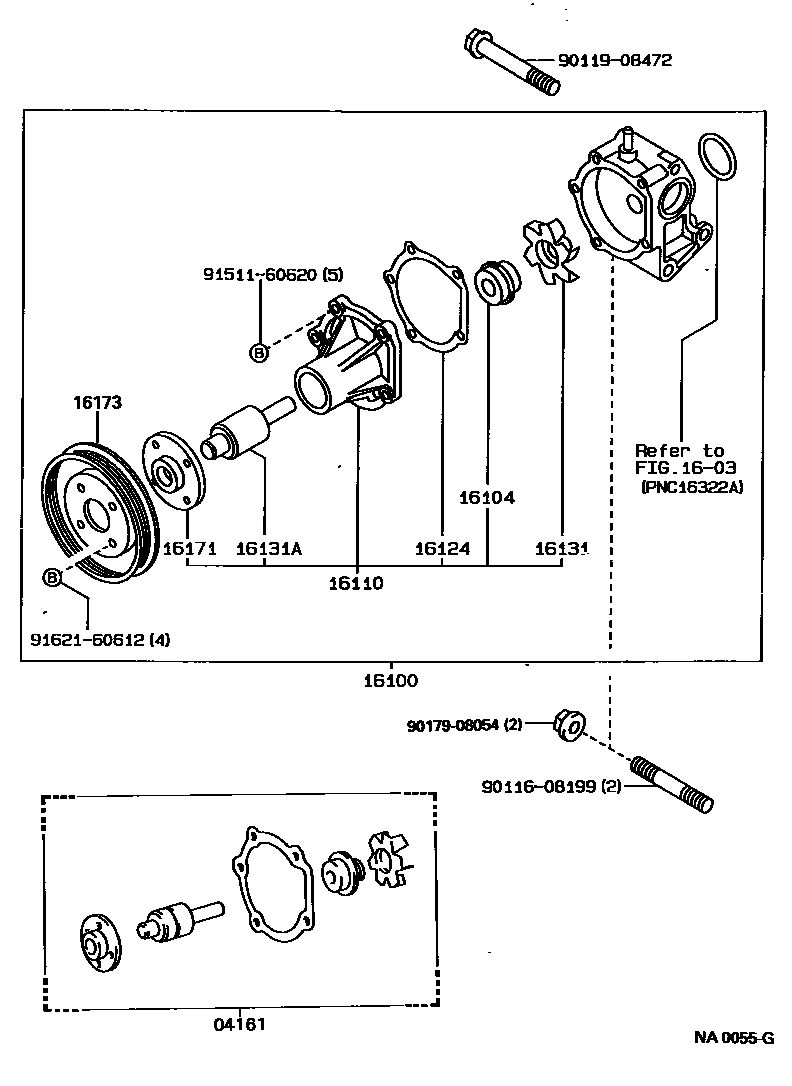

Toyota COROLLA Water Pump EPC diagram — NA0055G
Water Pump — NA0055G (199109 – 199401)

PNC and OE references

PNCPart nameOE numbers
04161Water pump components04161-10020 · 04161-10021 · 04161-10022 · 04161-10023
16100Engine water pump assembly16100-09120 · 16100-19225 · 16100-19226 · 16100-19245 · 16100-19255 · 16100-19285 · 16100-19295 · 16100-69295 · 16100-69296 · 16100-69298 · 16100-69435
16100BRing pin (for water pump assembly)90253-11021
16100HO-ring (for water pump)96711-24035 · 96761-24035
16104Water pump seal components16104-16040 · 16104-46060 · 16104-54030 · 16104-70010 · 16104-74010
16110Water pump assembly without coupling16110-19105 · 16110-19106 · 16110-19107 · 16110-19125 · 16110-19135 · 16110-19145 · 16110-19146 · 16110-19195 · 16110-19205
16124water pump cover gasket16124-10012 · 16124-10013 · 16124-15100 · 16124-15110 · 16124-16020 · 16124-16040 · 16124-16060
16131water pump rotor16131-10013 · 16131-15080 · 16131-16020 · 16131-16090
16131Awater pump bearings90029-36809 · 90029-36846 · 90029-36850 · 90369-30064 · 90369-35071
16171water pump pulley seat16171-10012 · 16171-15020 · 16171-15070 · 16171-15071
16173water pump pulley16173-10012 · 16173-10013
16193Studs (for water pump cover)16193-15011 · 16193-15090 · 16193-15100
16271water pump gasket16271-64030 · 16271-64031
16371fan pulley16371-02030 · 16371-15050 · 16371-15060 · 16371-15070 · 16371-15071 · 16371-16030
