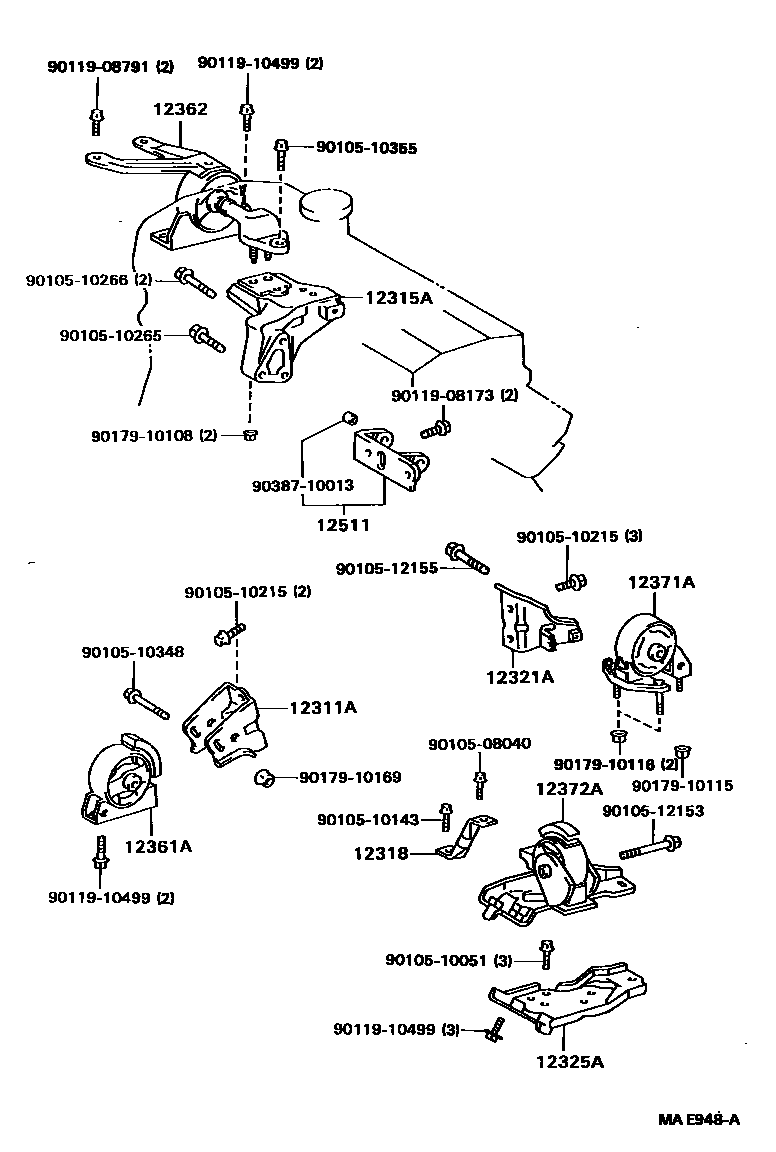

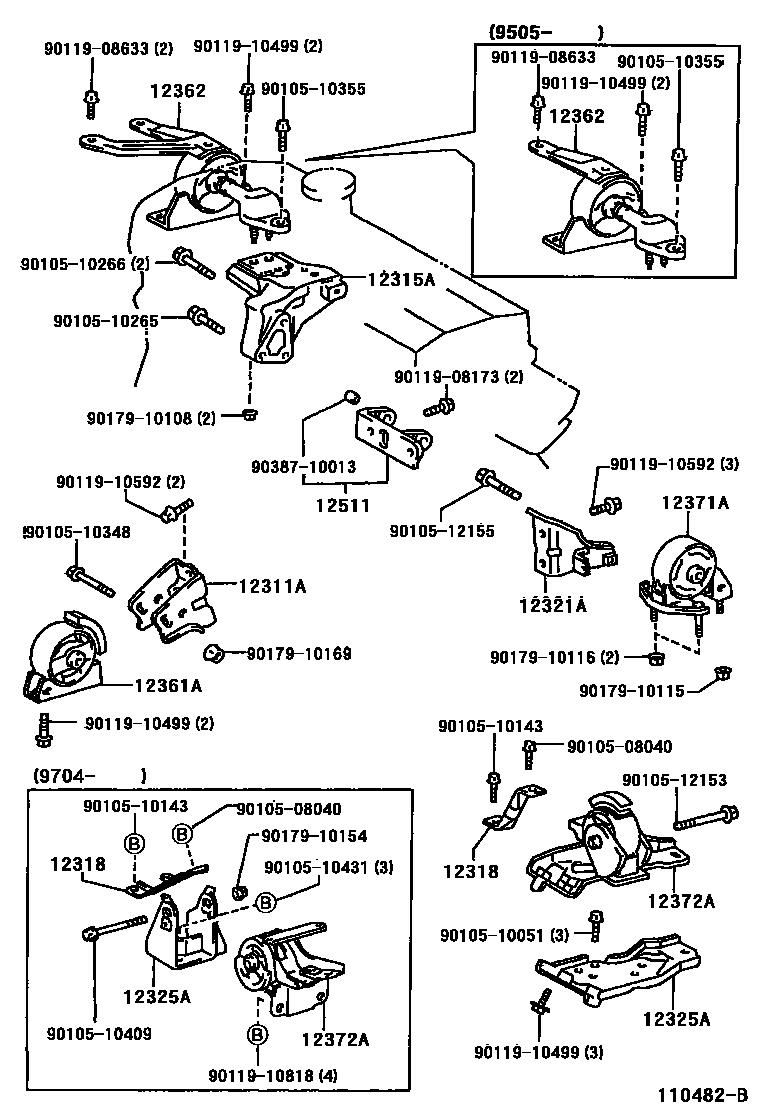

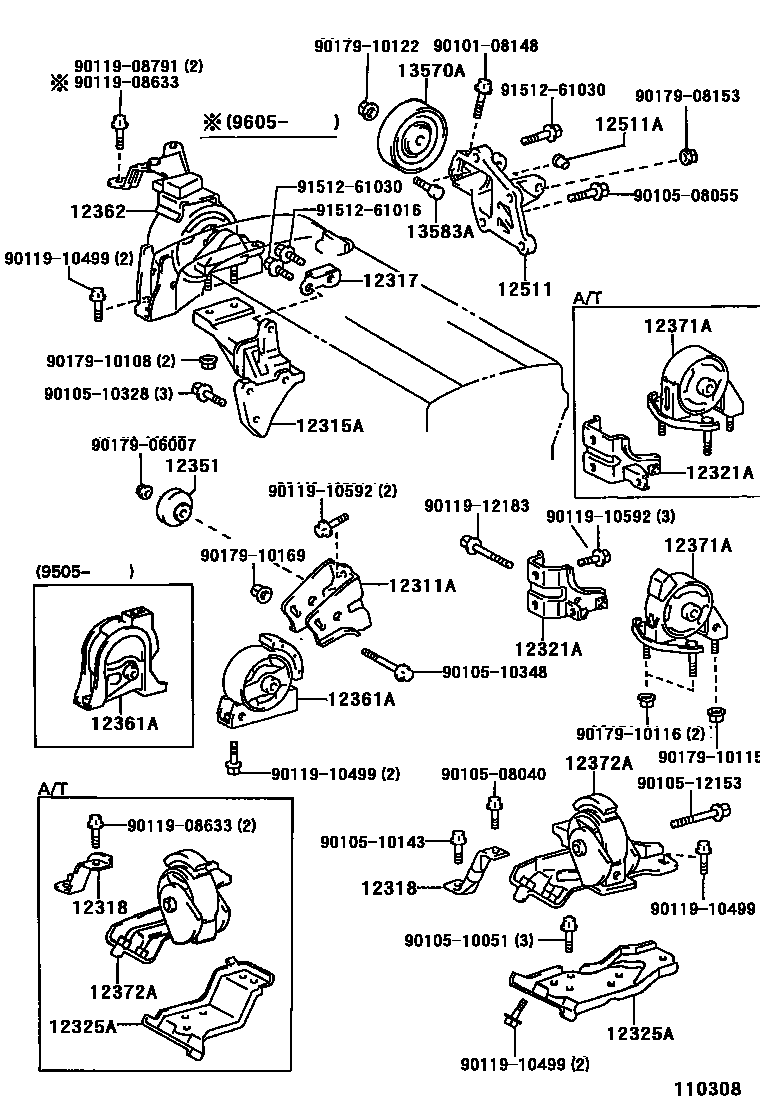

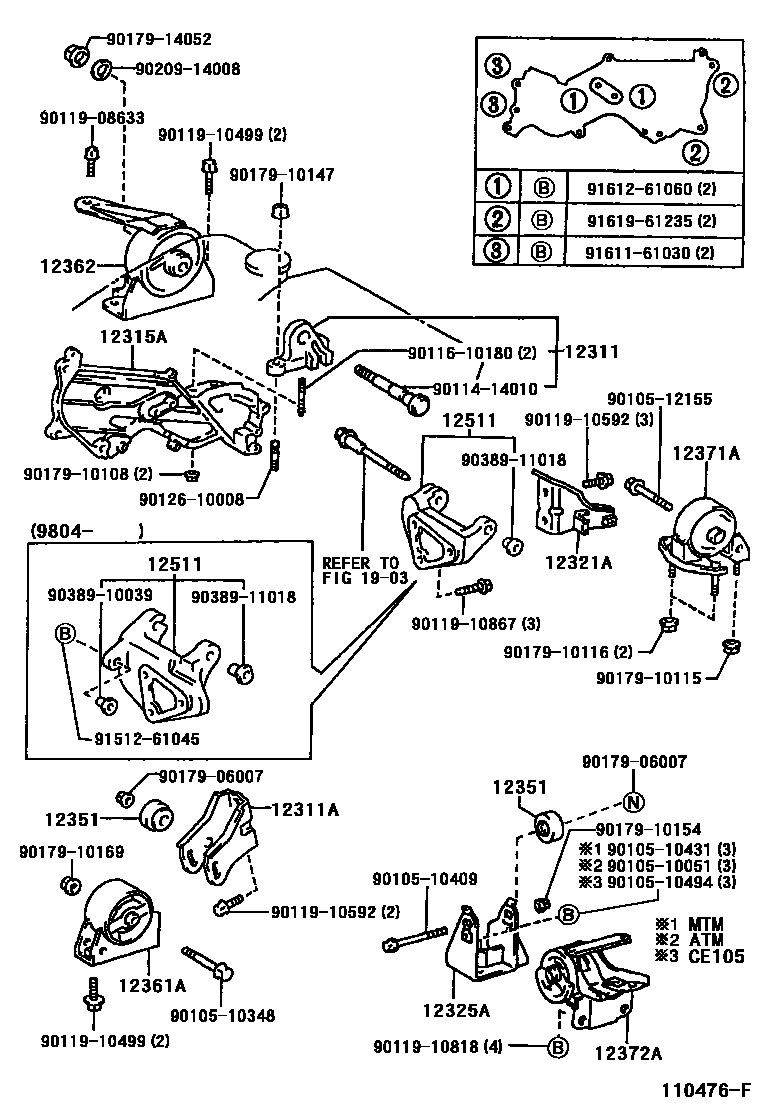

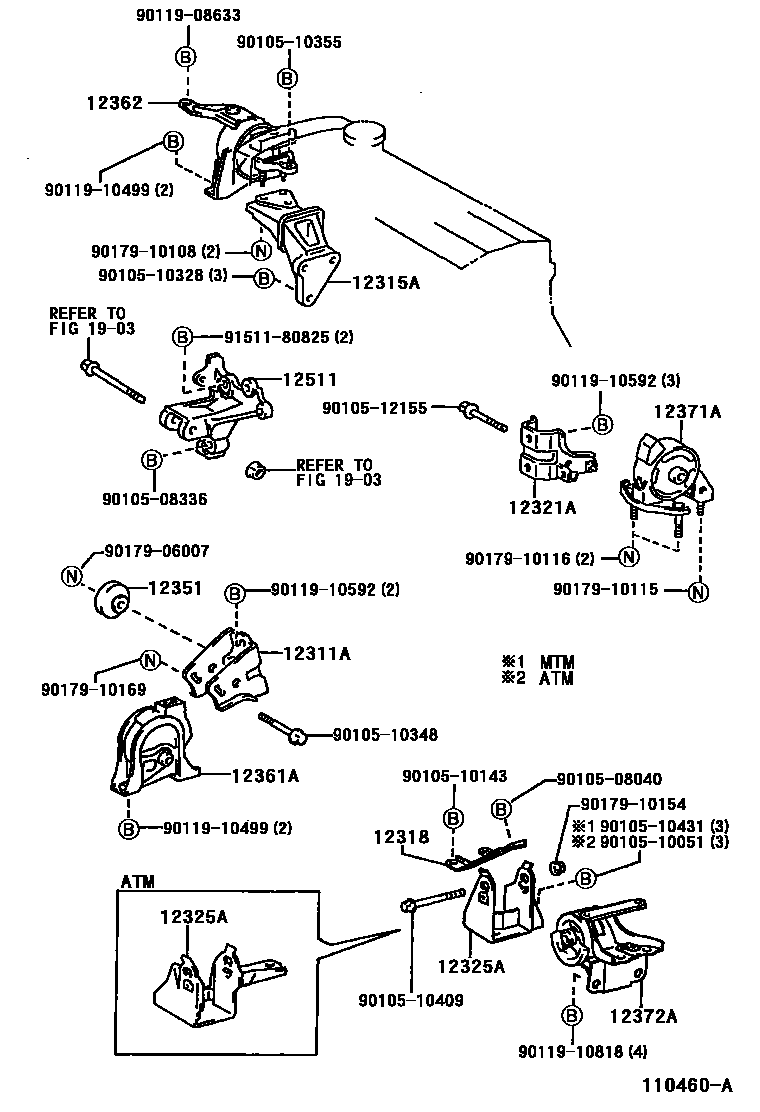

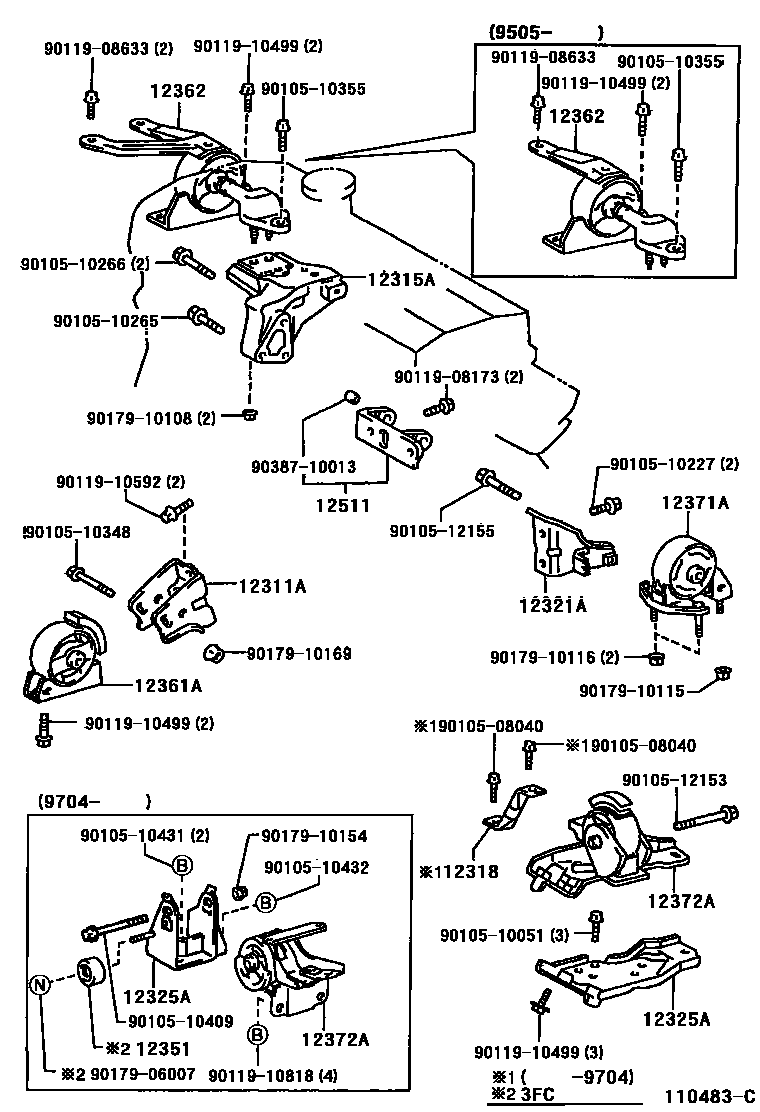

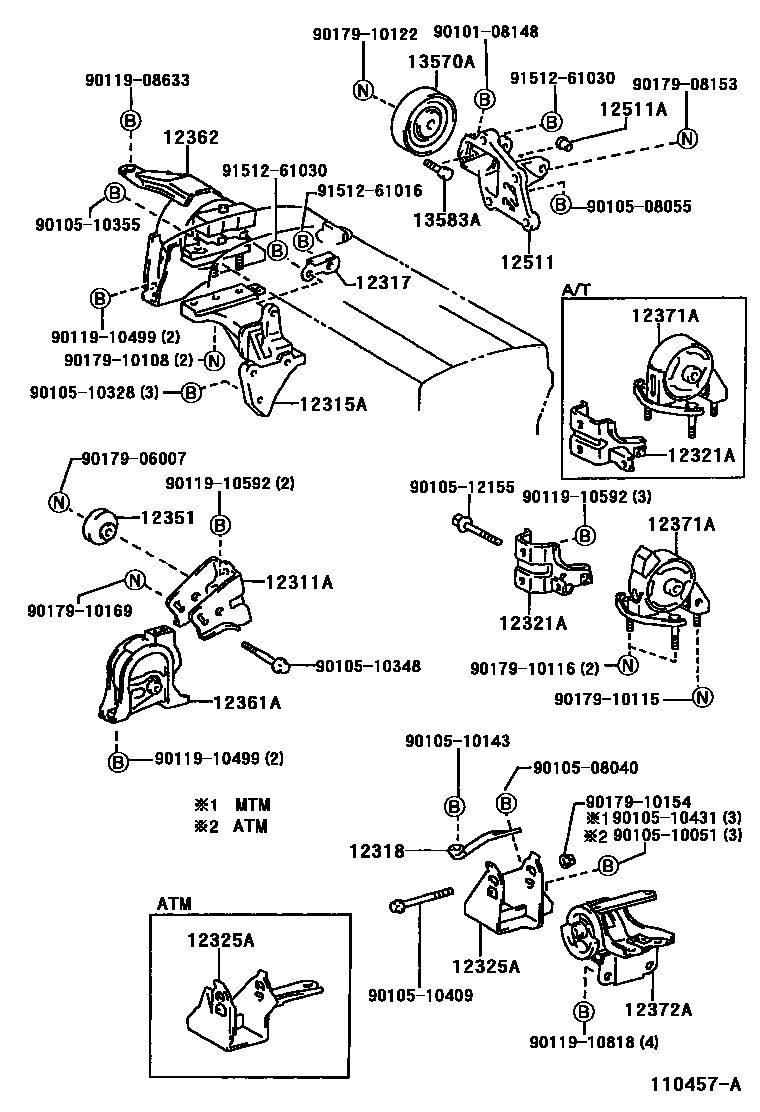

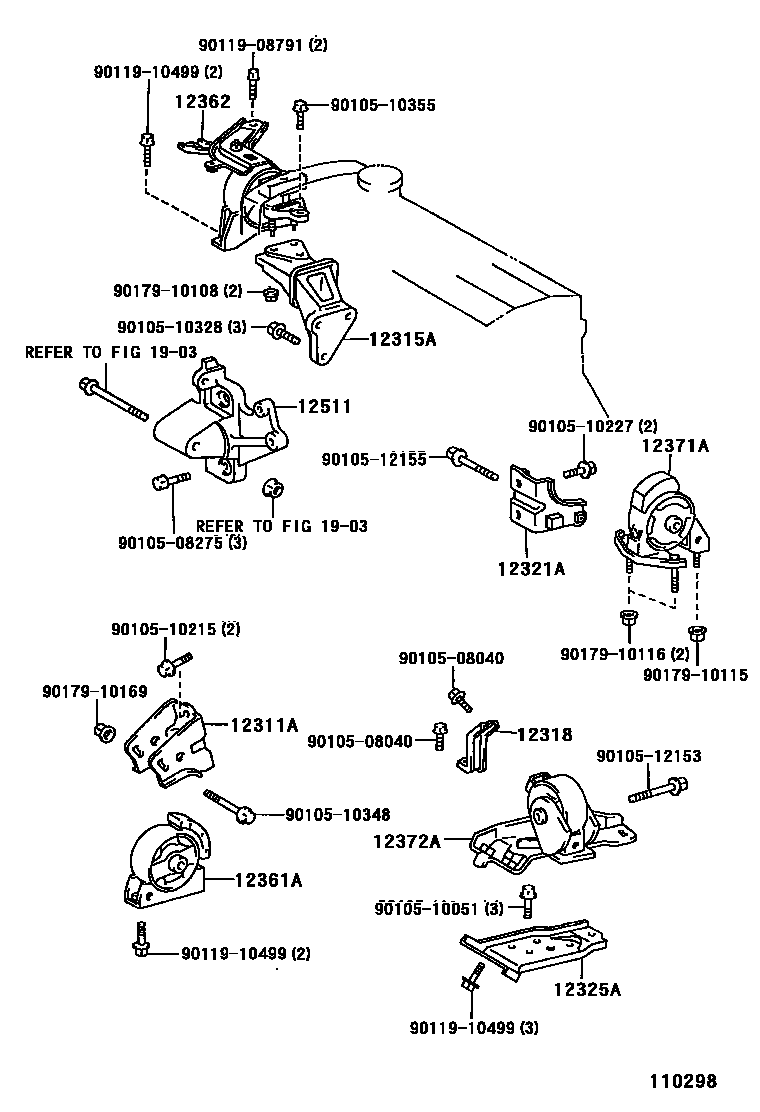

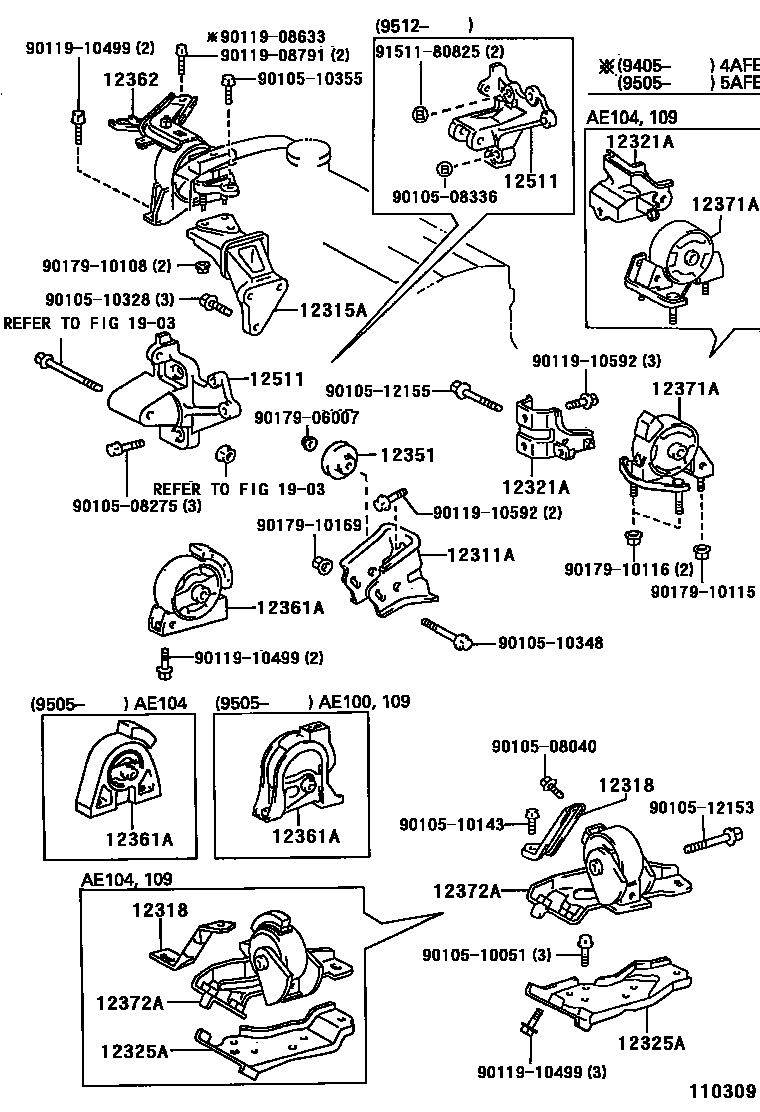

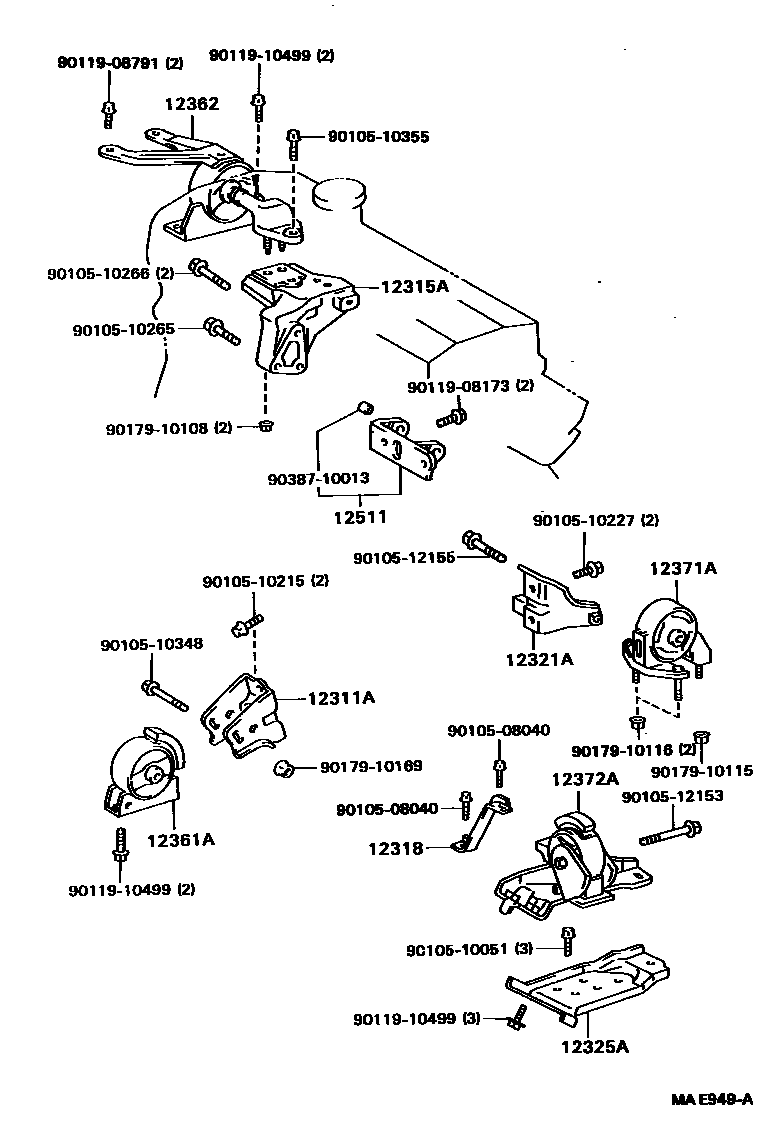

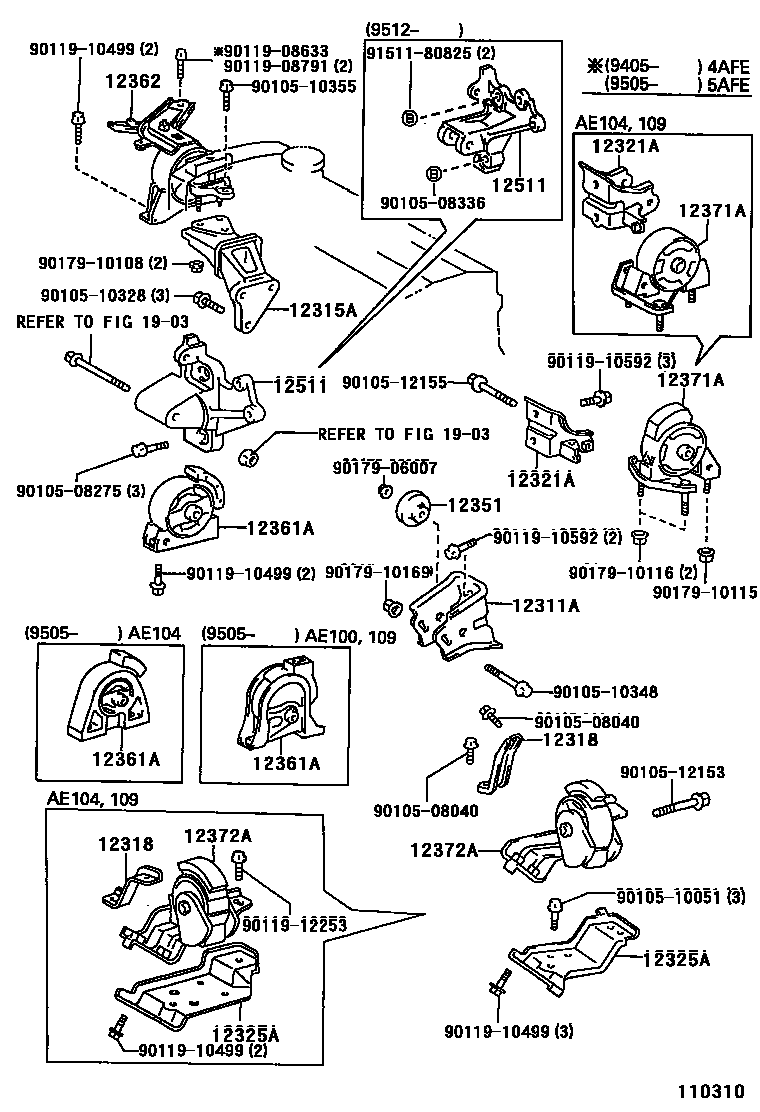

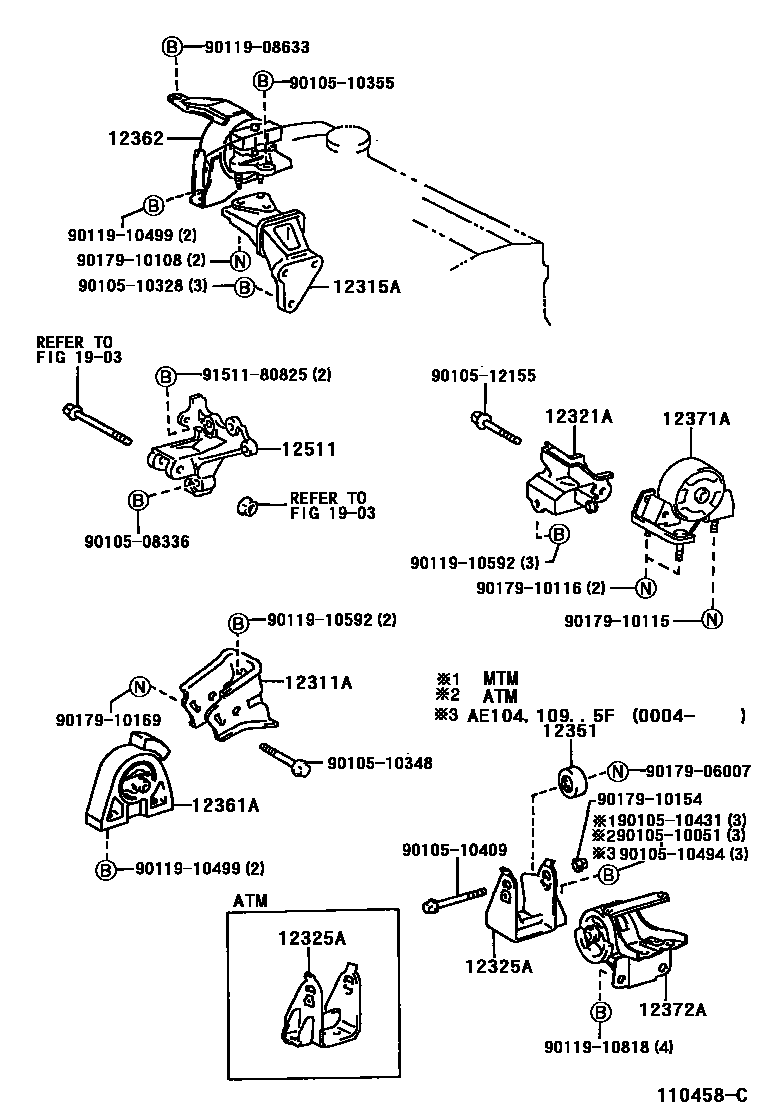

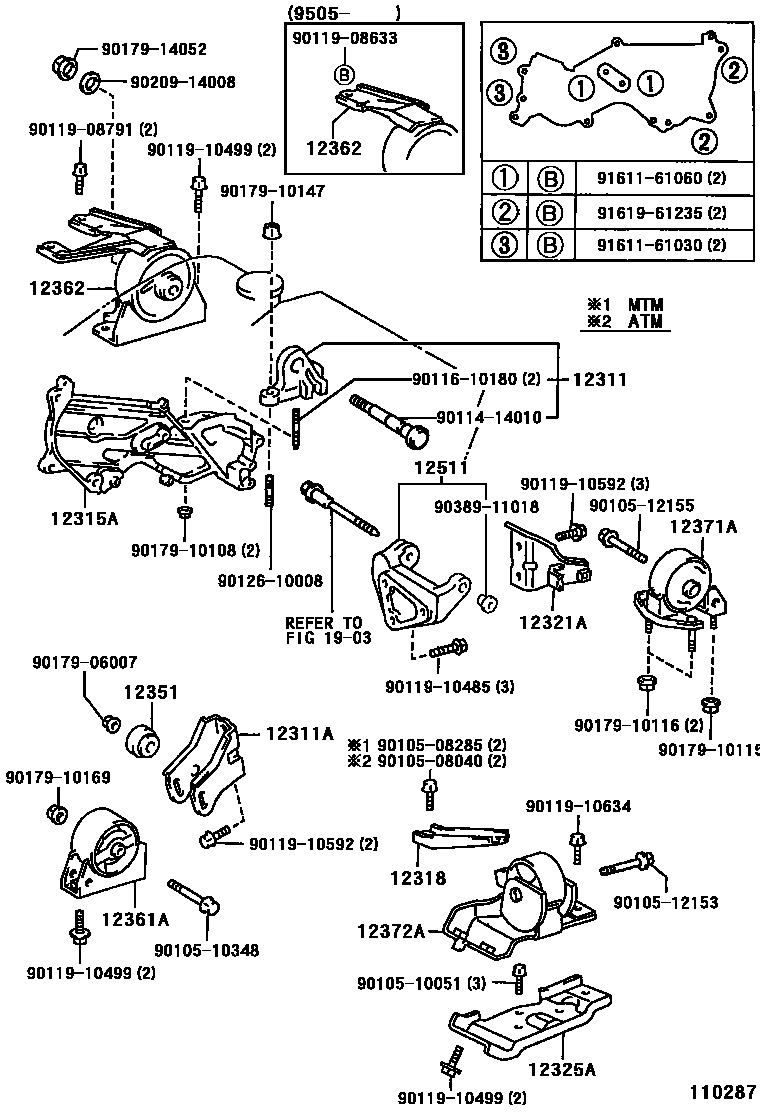

Toyota COROLLA Engine Mounting — Figure 1107
Toyota COROLLA EPC diagram 1107, Engine Mounting, with 13 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12311 | Engine Mounting Bracket No. 1, Front RH | 12301-64020 · 12301-64030 |
| 12311A | Engine front mounting bracket (for transverse engine) | 12311-11090 · 12311-15130 · 12311-16090 · 12311-16110 · 12311-64120 · 12311-64130 |
| 12315A | Engine right side mounting bracket (for transversely mounted engine) | 12315-11050 · 12315-11051 · 12315-15070 · 12315-15080 · 12315-15081 · 12315-16050 · 12315-16070 · 12315-64050 · 12315-64160 |
| 12317 | Engine right mounting bracket | 12317-16050 |
| 12318 | Engine left mounting bracket | 12318-11020 · 12318-11050 · 12318-15020 · 12318-15030 · 12318-15040 · 12318-15050 · 12318-15060 · 12318-15080 · 12318-16010 · 12318-16030 · 12318-16040 · 12318-16070 · 12318-16110 · 12318-64020 · 12318-64060 · 12318-64080 |
| 12321A | Rear engine mounting bracket (for transverse engine) | 12321-11190 · 12321-11191 · 12321-11200 · 12321-15120 · 12321-15130 · 12321-15140 · 12321-16210 · 12321-16220 · 12321-16240 · 12321-16250 · 12321-64190 · 12321-64191 · 12321-64200 · 12321-64201 · 12321-64210 |
| 12325A | Engine left side mounting bracket (for transversely mounted engine) | 12325-11130 · 12325-11170 · 12325-11180 · 12325-15080 · 12325-15110 · 12325-16120 · 12325-16130 · 12325-16140 · 12325-16160 · 12325-16170 · 12325-16240 · 12325-16250 · 12325-16270 · 12325-16280 · 12325-64010 · 12325-64020 · 12325-64030 · 12325-64130 · 12325-64140 · 12325-64150 |
| 12351 | engine mount shock absorber | 12351-15060 · 12351-15070 · 12351-15080 · 12351-64050 |
| 12361A | Engine front mounting vibration isolation pad (for transversely mounted engine) | 12361-11160 · 12361-11170 · 12361-11180 · 12361-11181 · 12361-15170 · 12361-15171 · 12361-15180 · 12361-15181 · 12361-16190 · 12361-16270 · 12361-64210 · 12361-64220 · 12361-64240 · 12361-64241 · 12361-64290 · 12361-64291 · 12361-64300 · 12361-64301 |
| 12362 | Engine right side mounting vibration isolation pad (for transversely mounted engine) | 12305-11010 · 12305-11020 · 12305-11050 · 12305-15020 · 12305-15040 · 12305-16010 · 12305-16030 · 12305-16080 · 12305-16100 · 12305-16110 · 12362-64140 · 12362-64150 · 12362-64220 |
| 12371A | Engine rear mount vibration isolation pad | 12371-11430 · 12371-11431 · 12371-11600 · 12371-15240 · 12371-15241 · 12371-16220 · 12371-16250 · 12371-16260 · 12371-16280 · 12371-64200 · 12371-64210 · 12371-64220 |
| 12372A | Engine left-side mounting vibration isolation pad (for transversely mounted engines) | 12372-11230 · 12372-11240 · 12372-11250 · 12372-15160 · 12372-15171 · 12372-15180 · 12372-15181 · 12372-15200 · 12372-15210 · 12372-15220 · 12372-15230 · 12372-16210 · 12372-16230 · 12372-16250 · 12372-16251 · 12372-16260 · 12372-16430 · 12372-64110 · 12372-64140 · 12372-64170 · 12372-64250 · 12372-64251 |
| 12511 | No. 1 generator bracket | 12511-11020 · 12511-15050 · 12511-15060 · 12511-16080 · 12511-64020 · 12511-64040 · 12511-64060 · 12511-64100 |
| 12511A | Generator bracket bushing | 90389-10017 |
| 13570A | No. 1 poly-ribbed belt idler assembly | 13570-16010 |
| 13583A | Poly V-belt idler shaft | 13583-16010 |
