Toyota COROLLA 暖风和空调系统 - 真空管 — Figure 8717

Toyota COROLLA EPC diagram 8717, 暖风和空调系统 - 真空管, with 6 images and 10 PNC and OE references.

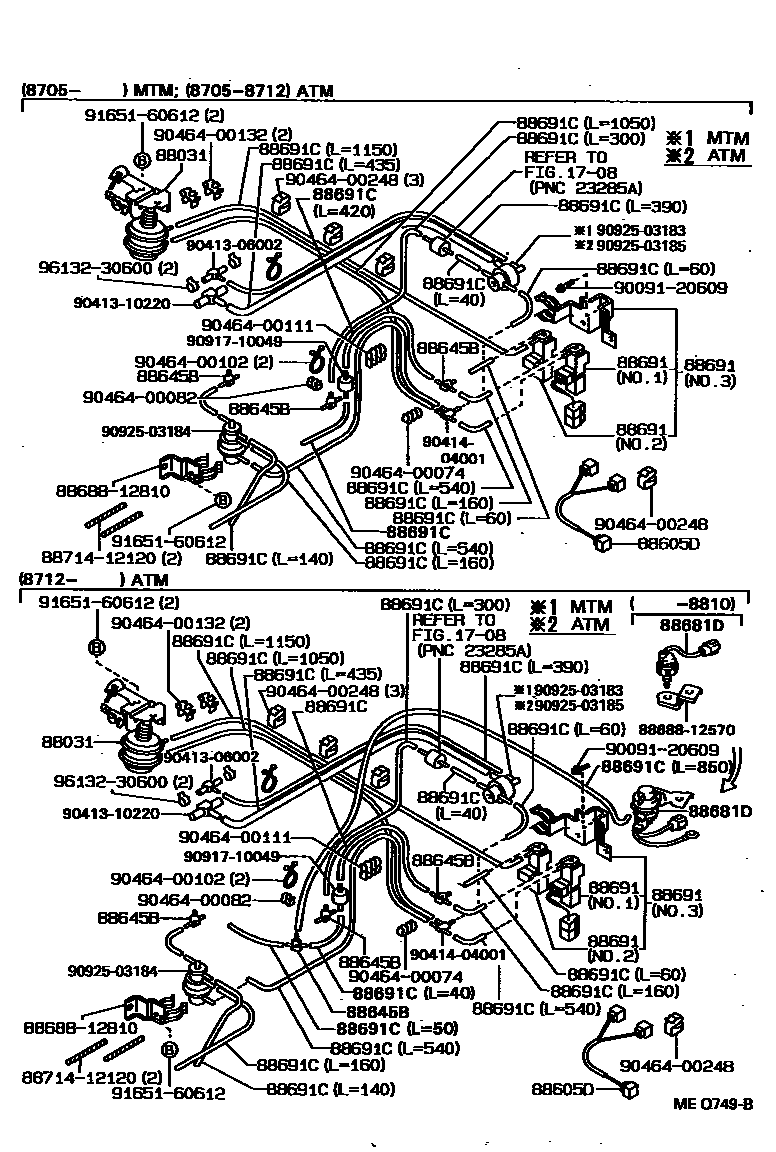

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — MEQ749B
暖风和空调系统 - 真空管 — MEQ749B (198705 – 198908)

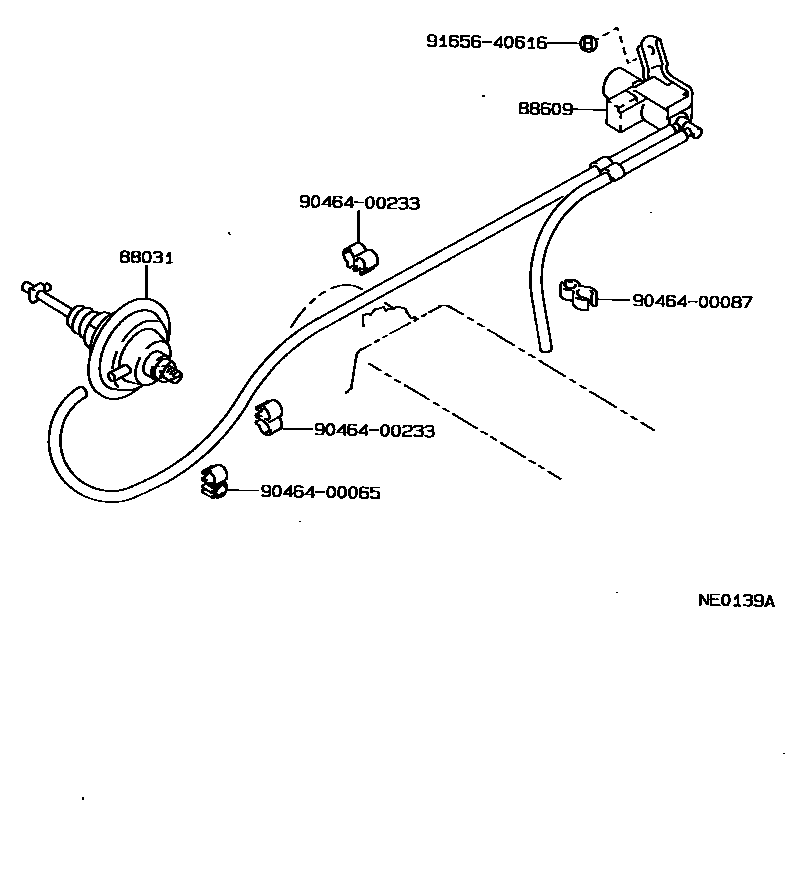

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — NE0139A
暖风和空调系统 - 真空管 — NE0139A (198705 – 999999)

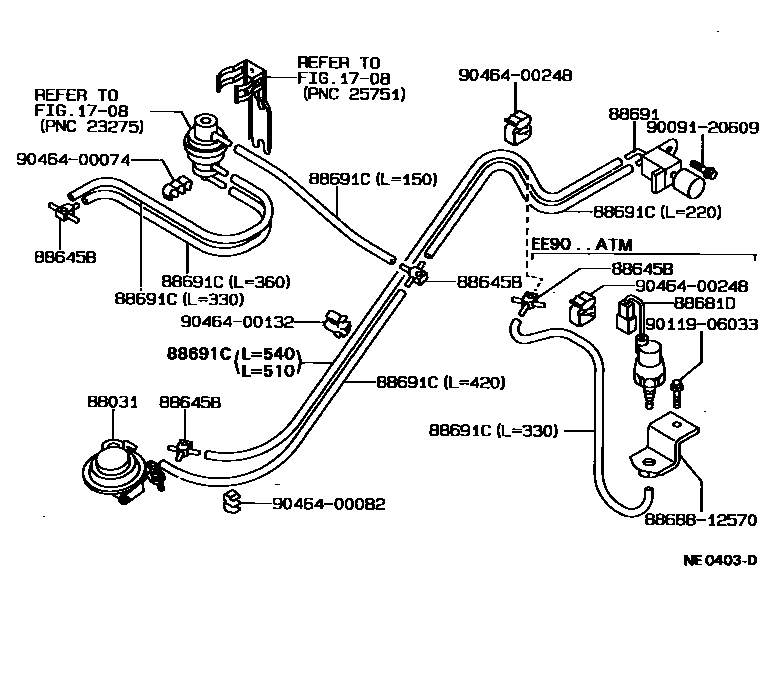

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — NE0403D
暖风和空调系统 - 真空管 — NE0403D (198705 – 999999)

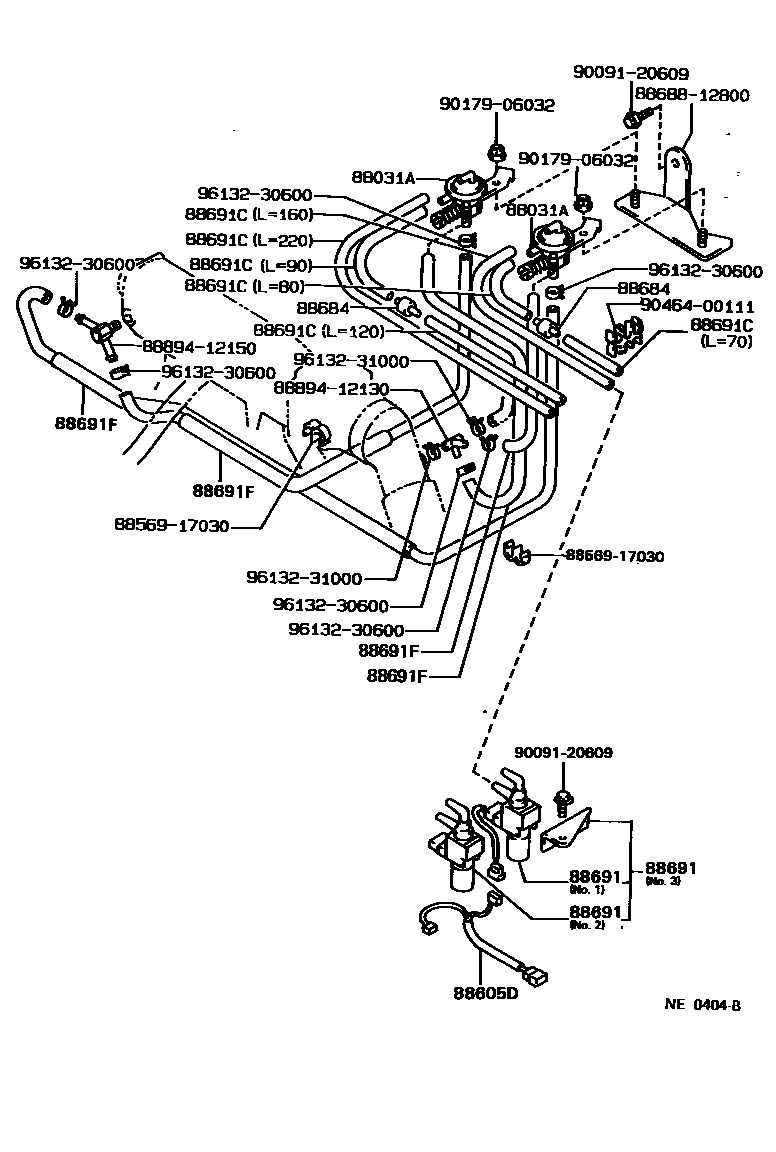

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — NE0404B
暖风和空调系统 - 真空管 — NE0404B (198705 – 999999)

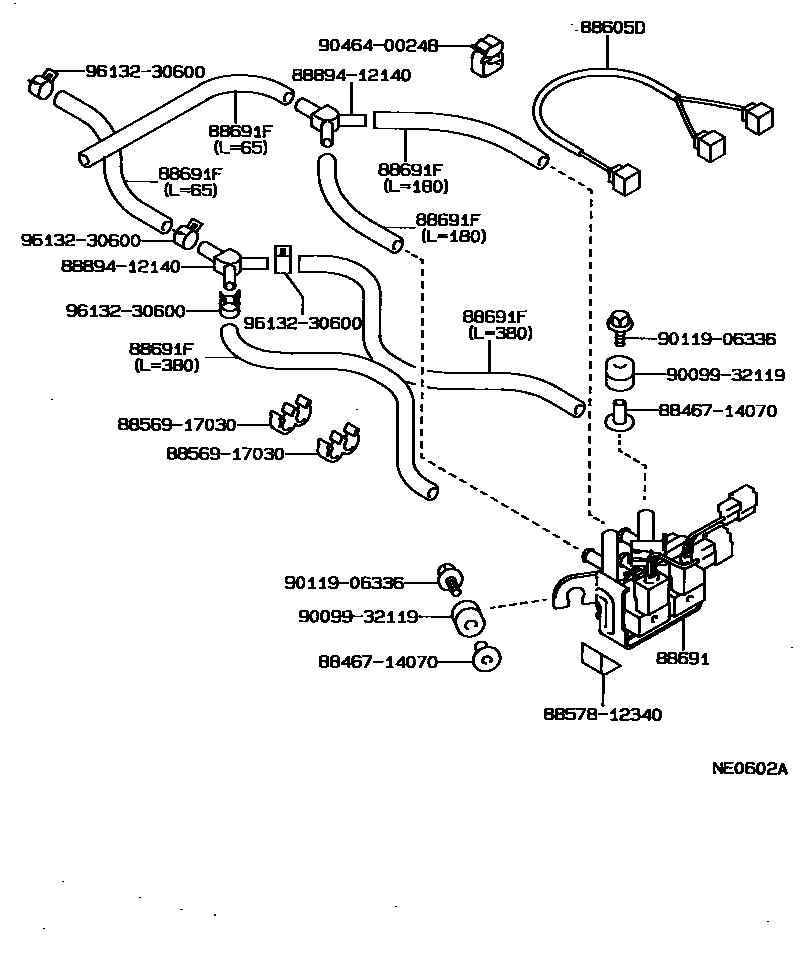

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — NE0602A
暖风和空调系统 - 真空管 — NE0602A (198705 – 999999)

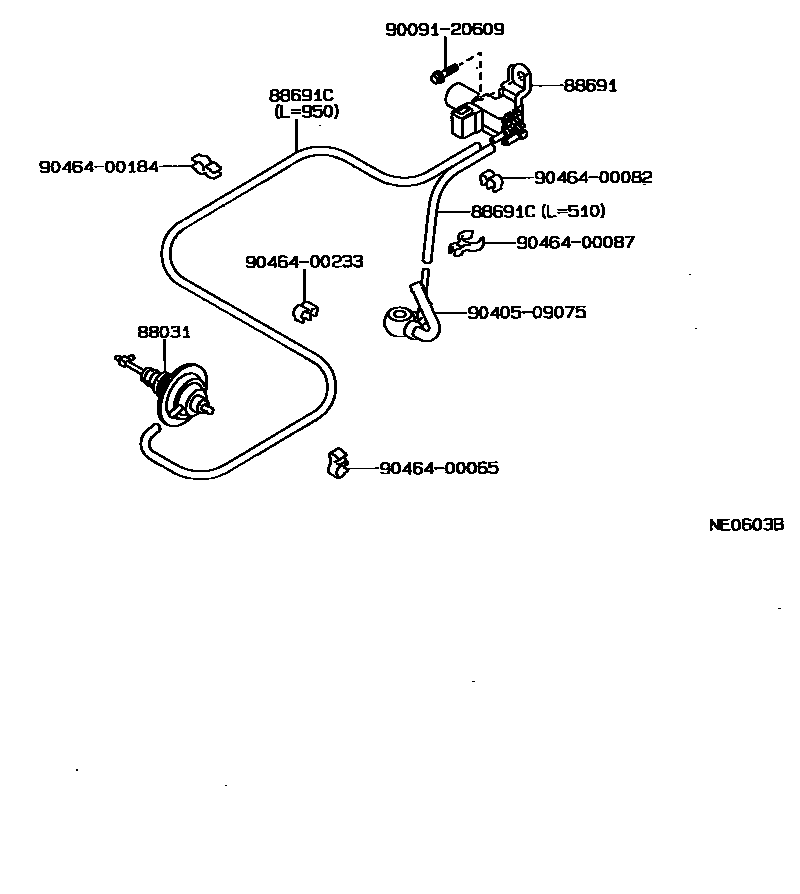

Toyota COROLLA 暖风和空调系统 - 真空管 EPC diagram — NE0603B
暖风和空调系统 - 真空管 — NE0603B (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
88031Idle speed lift actuator assembly88031-12150 · 88031-12180 · 88031-12181 · 88031-12190 · 88031-12200 · 88031-13010 · 88031-13020 · 88031-16070 · 88031-16080 · 88031-20080
88031AIdle speed lift actuator diaphragm sub-assembly88606-12020 · 88606-12060
88605DAir conditioning wiring harness88605-1A700 · 88605-1A770 · 88605-1A860 · 88605-1E130 · 88605-1E140
88609Idle speed lifting device sub-assembly88609-12500 · 88609-12501
88645BConnector No. 1 (for idle speed lifting device)90413-04005
88681DVacuum switch88610-12080 · 88610-12090 · 88681-12010 · 88681-12020
88684vacuum valve88684-22010
88691Solenoid valve (for idle speed lifting device)88690-12450 · 88690-12460 · 88690-12461 · 88690-12470 · 88690-12600 · 88690-12670 · 88690-12700 · 88690-12730 · 88690-12770 · 88691-10010 · 88691-12140 · 88691-12150 · 88691-20040
88691CVacuum hose No. 1 (for idle lift)90445-08198 · 90445-08210 · 90445-08246 · 90445-11031 · 90999-92002 · 90999-92003 · 90999-92004 · 90999-92006 · 95411-10060 · 95411-10236 · 95411-10239 · 95411-10265 · 95411-10280 · 95411-19930 · 95411-19995
88691FNo. 4 vacuum hose (for idle lift device)88689-12110 · 88689-12120 · 88689-12130 · 88689-12140 · 88689-12150 · 88689-12160 · 88689-12290 · 88689-12300 · 88689-12320 · 88689-12330 · 88689-20120
