Toyota COROLLA 仪表 — Figure 8301

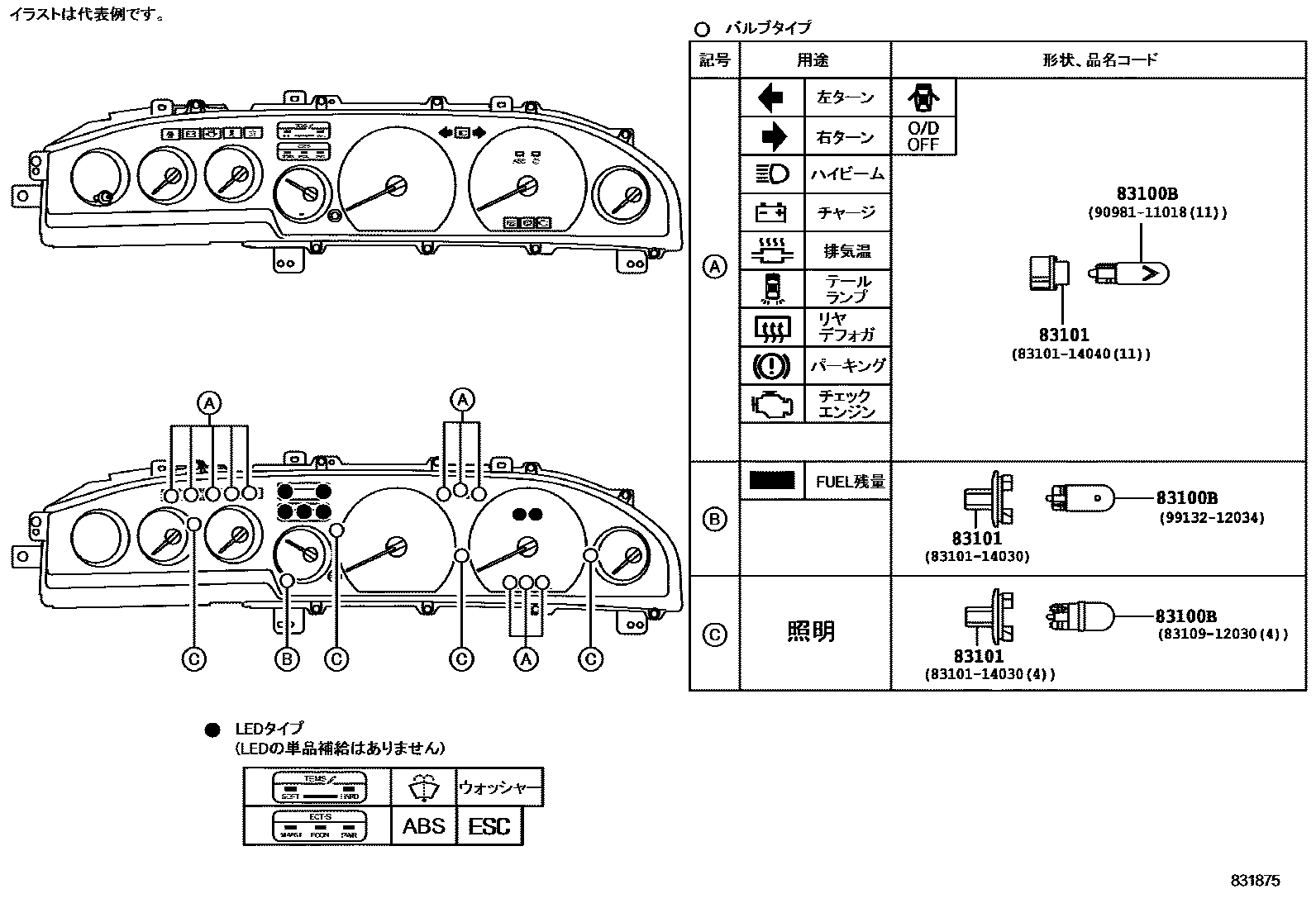

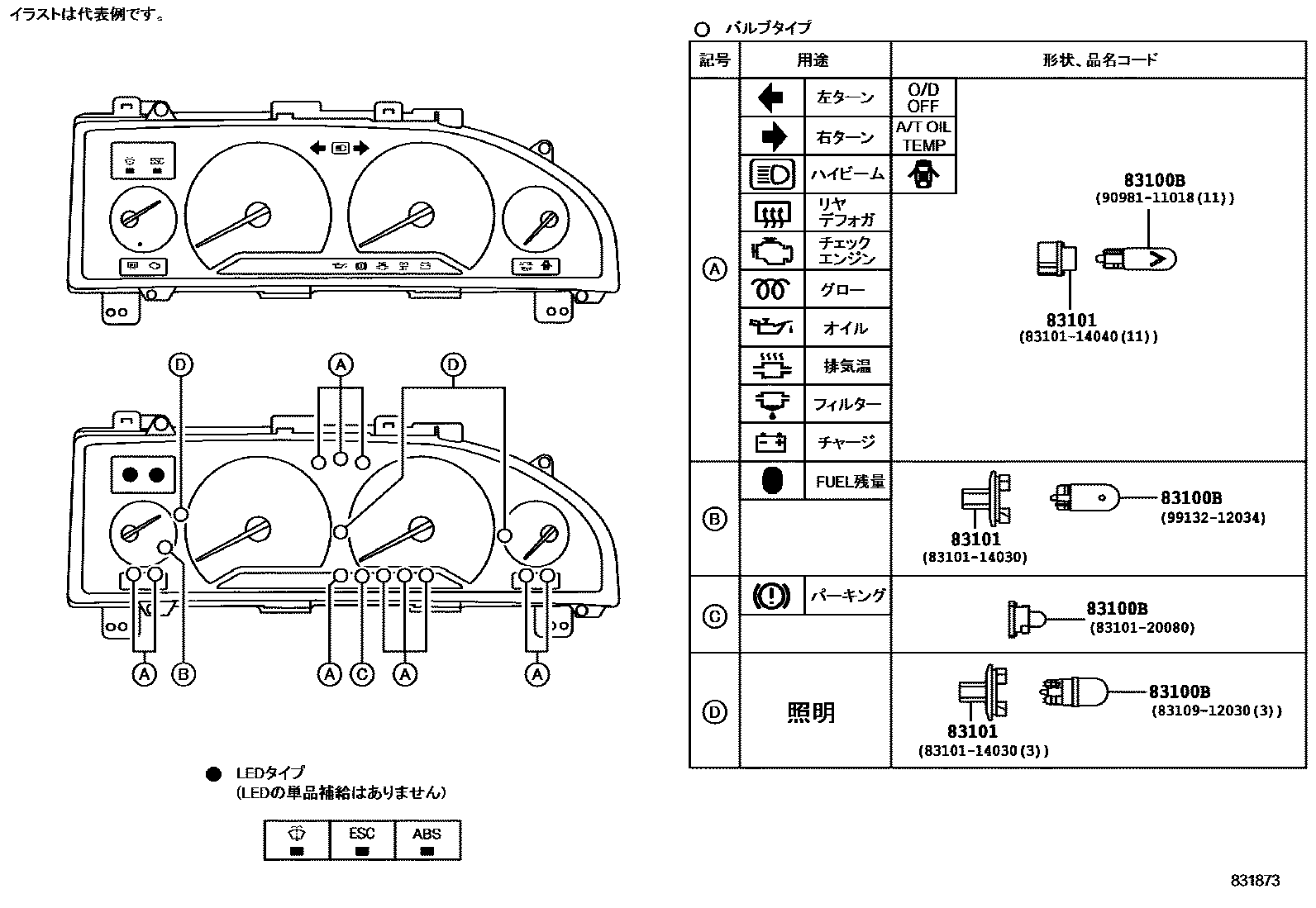

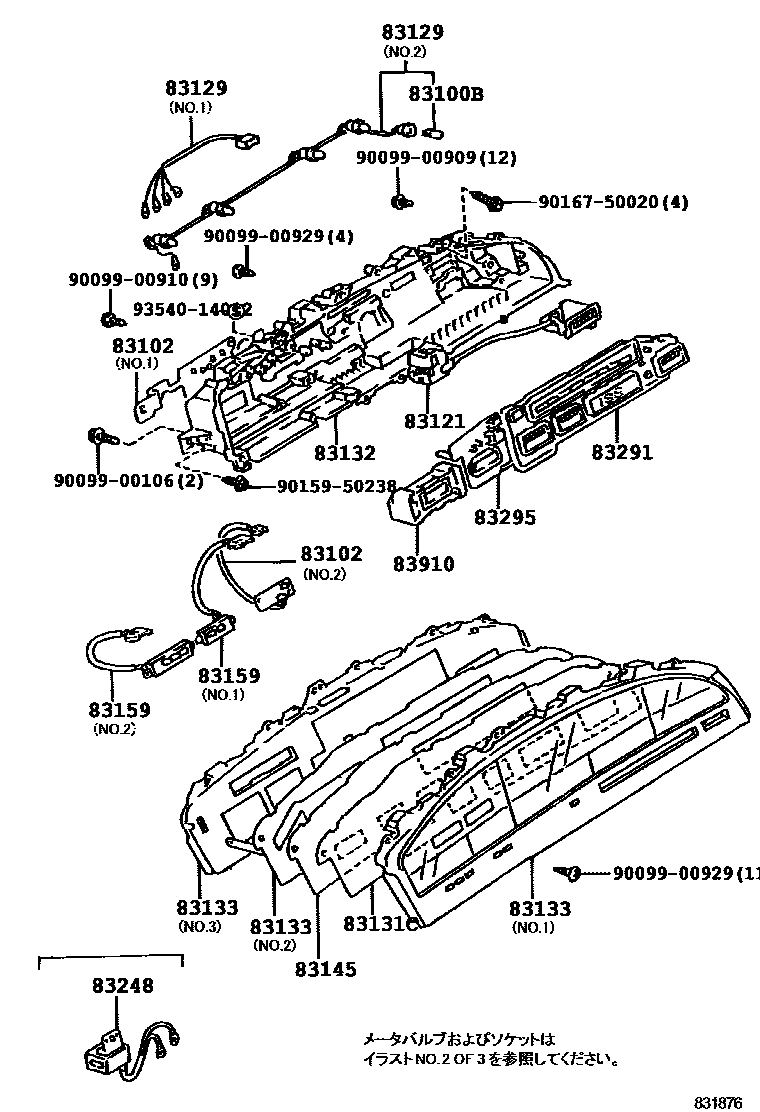

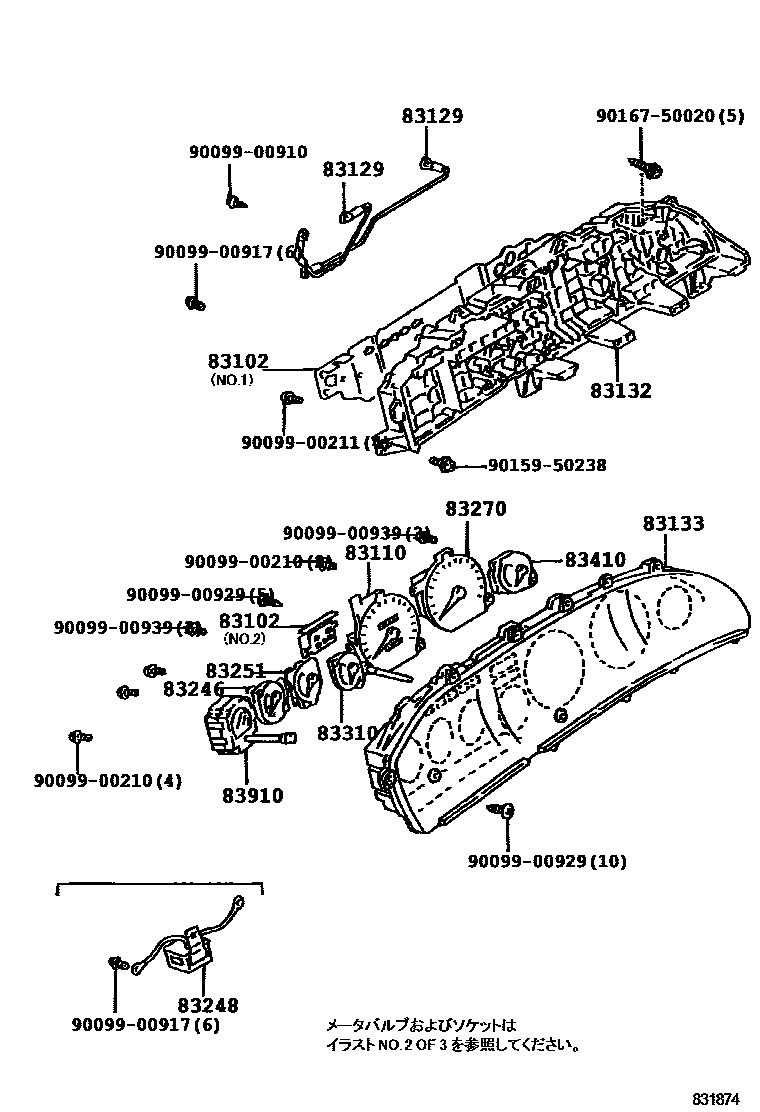

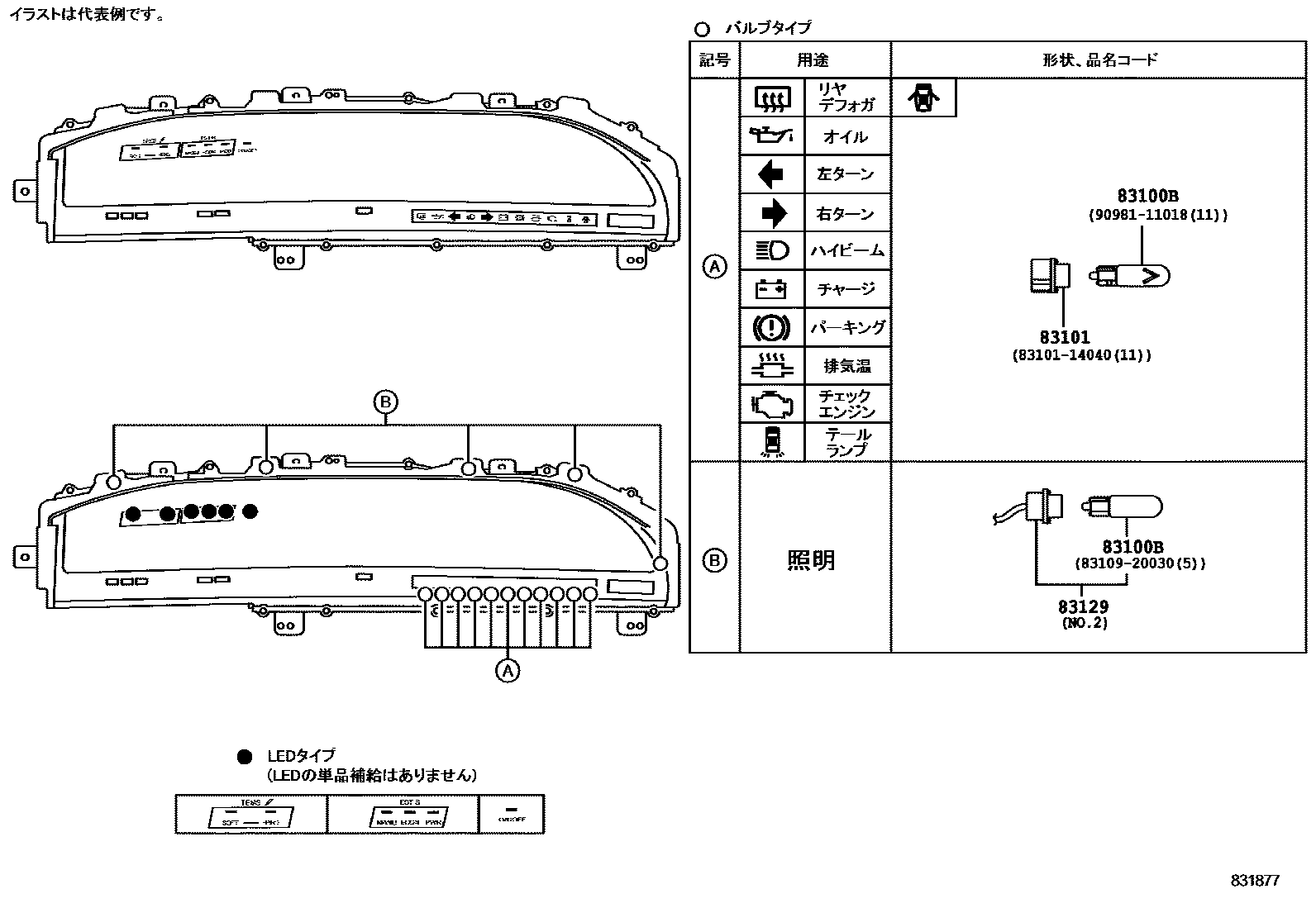

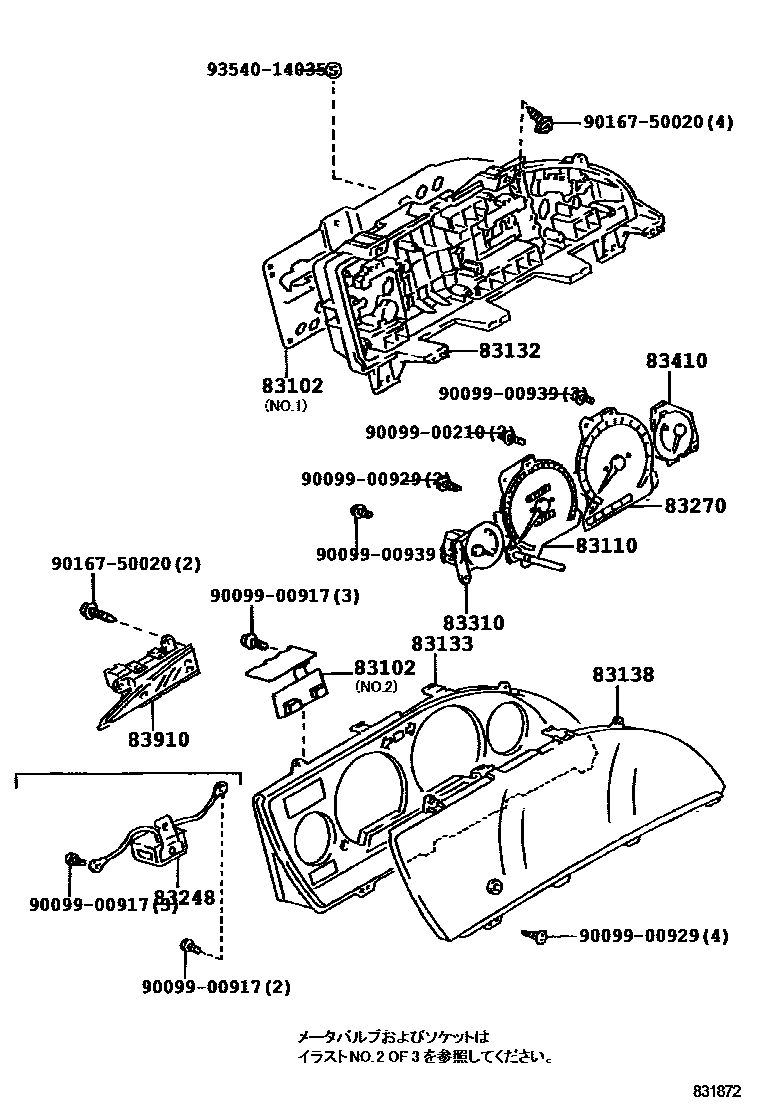

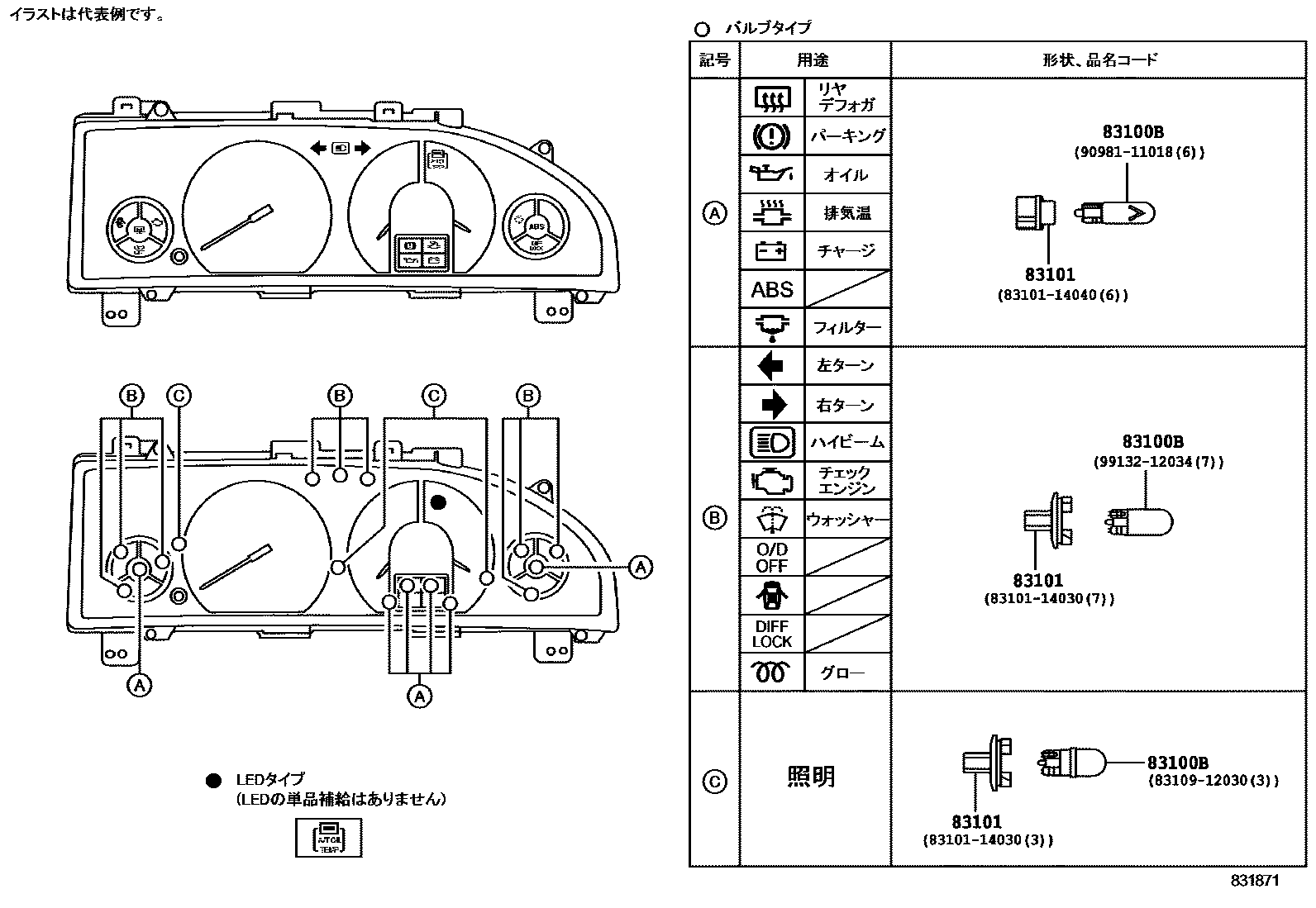

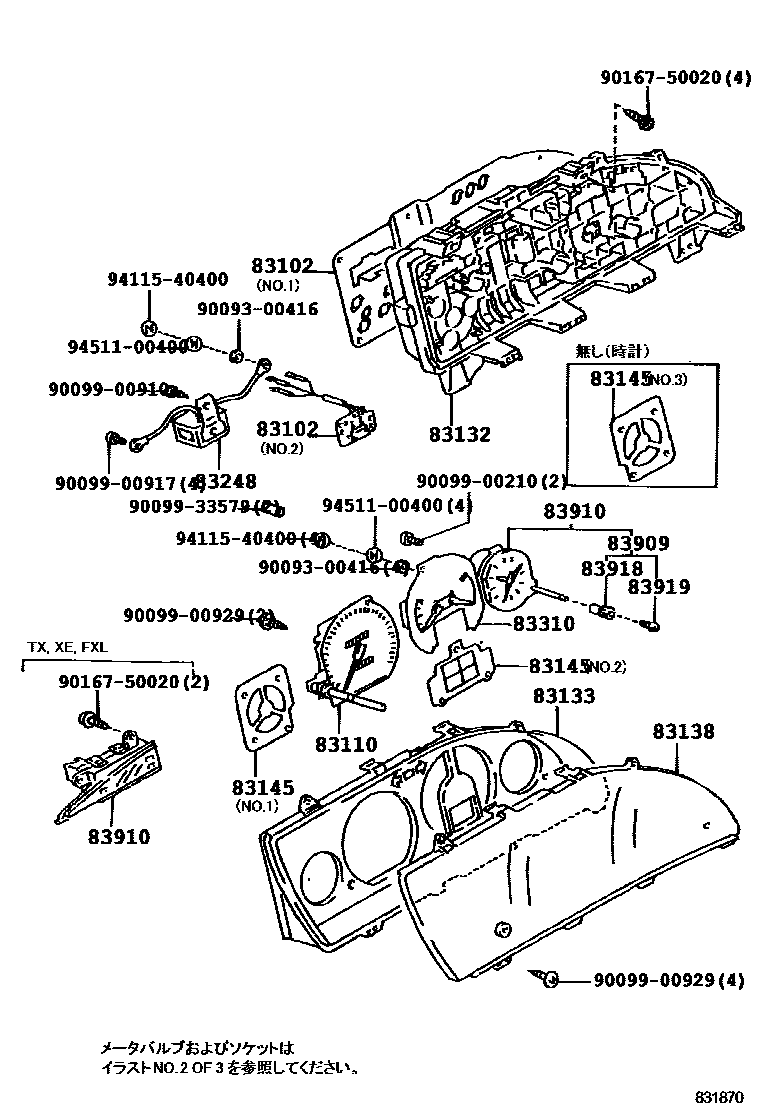

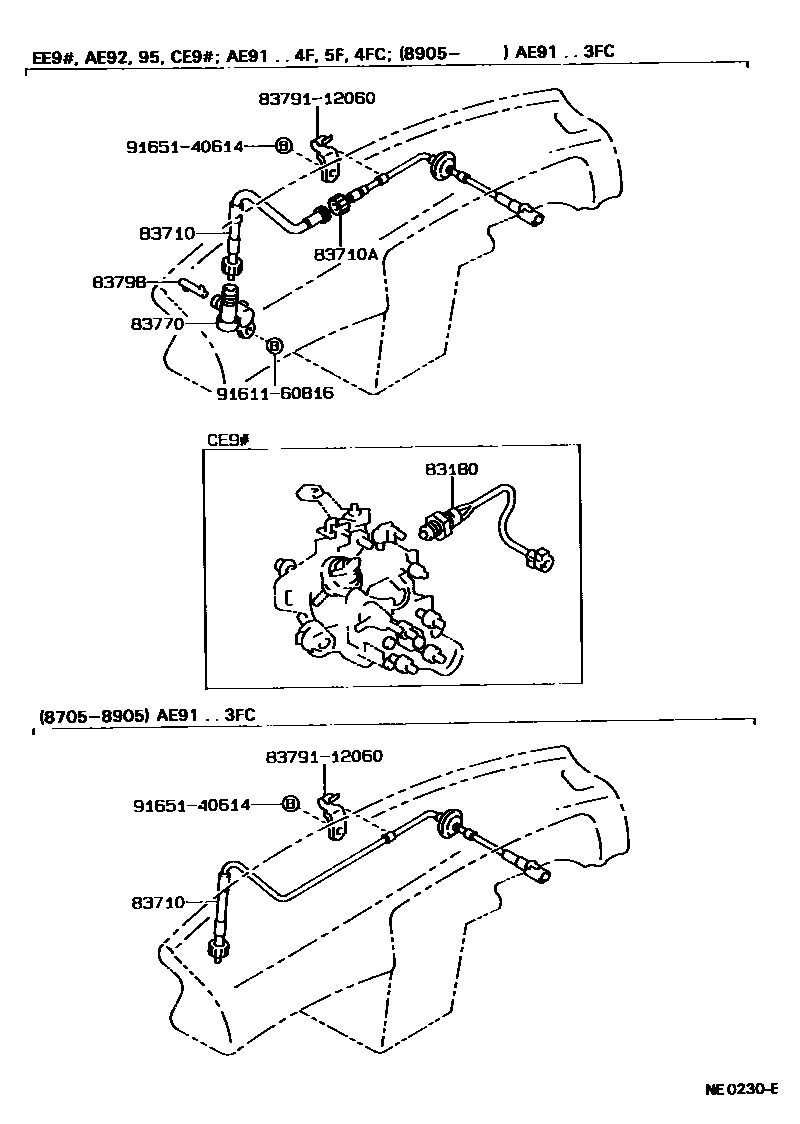

Toyota COROLLA EPC diagram 8301, 仪表, with 9 images and 29 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83101-20080 · 83109-12030 · 83109-20030 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-13010 · 83247-13011 · 83247-13110 · 83247-13430 · 83247-13450 · 83247-13510 · 83247-13650 · 83247-13670 · 83247-13850 · 83247-13870 · 83247-13890 · 83247-1E080 · 83247-1E081 · 83247-1E140 · 83247-1E141 · 83247-1E160 · 83247-1E161 · 83247-1E180 · 83247-1E181 · 83247-1E240 · 83247-1E241 · 83247-1E480 · 83247-1E481 · 83247-1E500 · 83247-1E501 · 83247-1E740 · 83247-1E760 · 83247-1E780 · 83247-1E781 |
| 83110 | Speedometer assembly | 83110-1A800 · 83110-1A801 · 83110-1A840 · 83110-1A841 · 83110-1E080 · 83110-1E081 · 83110-1E390 · 83110-1E391 · 83110-1E400 · 83110-1E401 |
| 83121 | total counter | 83121-12050 |
| 83129 | Instrument wiring harness | 83129-12010 · 83129-12030 · 83129-12090 · 83129-12110 |
| 83131C | speedometer dial | 83131-12150 · 83131-12170 · 83131-12190 · 83131-12210 · 83131-12230 · 83131-12290 · 83131-12310 · 83131-12330 · 83131-12350 · 83131-12370 · 83131-12410 · 83131-12430 · 83131-12450 |
| 83132 | Instrument cluster housing | 83132-1A090 · 83132-1A091 · 83132-1A190 · 83132-1A210 · 83132-1A250 · 83132-1A290 |
| 83133 | Combined instrument panel No. 1 | 83133-13170 · 83133-13190 · 83133-13210 · 83133-13230 · 83133-1A250 · 83133-1A270 · 83133-1A290 · 83133-1A310 · 83133-1A710 · 83133-1A730 · 83133-1A770 · 83133-1A790 · 83133-1E170 · 83133-1E190 · 83133-1E210 · 83133-1E230 · 83133-1E250 · 83133-1E270 · 83133-1E290 · 83133-1E310 · 83133-1E330 · 83133-1E550 · 83133-1E570 · 83133-1E590 · 83133-1E610 · 83133-1E630 · 83133-1E650 · 83133-1E670 · 83133-1E710 · 83133-1E730 |
| 83138 | speedometer glass | 83138-12870 · 83138-12890 · 83138-1A010 |
| 83145 | Instrument No. 1 lampshade | 83145-13010 · 83145-13030 · 83145-13230 · 83145-13330 · 83145-13350 · 83145-1E270 · 83145-1E290 · 83145-1E310 · 83145-1E330 · 83145-1E350 · 83145-1E390 · 83145-1E410 · 83145-1E470 · 83145-1E490 · 83145-1E710 · 83145-1E870 |
| 83159 | No.1 instrument switch | 83159-12050 · 83159-12070 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83246 | Oil pressure gauge | 83246-12170 · 83246-12171 |
| 83248 | speed warning bell | 86640-12060 · 86640-12100 · 86640-12120 · 86640-12130 · 86640-12140 |
| 83251 | voltmeter | 83251-12070 · 83251-12071 |
| 83270 | Engine tachometer assembly | 83242-13010 · 83242-1A710 · 83242-1A711 · 83242-1A730 · 83242-1A731 · 83242-1A850 · 83242-1A851 · 83242-1E030 · 83242-1E031 · 83242-1E310 · 83242-1E330 · 83242-1E490 |
| 83291 | Instrument cluster ECU | 83291-12040 · 83291-12041 · 83291-12050 · 83291-12051 |
| 83295 | instrument display panel | 83295-12010 · 83295-12020 · 83295-12021 |
| 83310 | Fuel gauge assembly | 83243-1A150 · 83243-1A151 · 83243-1A230 · 83243-1A231 · 83243-1A270 · 83243-1A271 · 83243-1A290 · 83243-1A291 · 83243-1A370 · 83243-1A371 · 83243-1A391 · 83243-1A470 |
| 83410 | Water temperature meter assembly | 83244-1A550 · 83244-1A551 · 83244-1A650 · 83244-1A651 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12410 · 83710-12460 · 83710-12461 · 83710-12580 · 83710-12581 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12440 · 83710-12441 · 83710-12560 · 83710-12561 · 83710-12590 · 83710-12591 |
| 83770 | Speedometer transmission flexible shaft joint assembly | 83770-17010 |
| 83798 | Speedometer transmission flexible shaft adapter key | 83798-17010 |
| 83909 | clock button | 83909-12320 |
| 83910 | clock assembly | 83910-12390 · 83910-12400 · 83910-12440 · 83910-12450 · 83910-14340 |
| 83918 | clock button | 83918-12320 |
| 83919 | clock screw | 83919-12320 |
