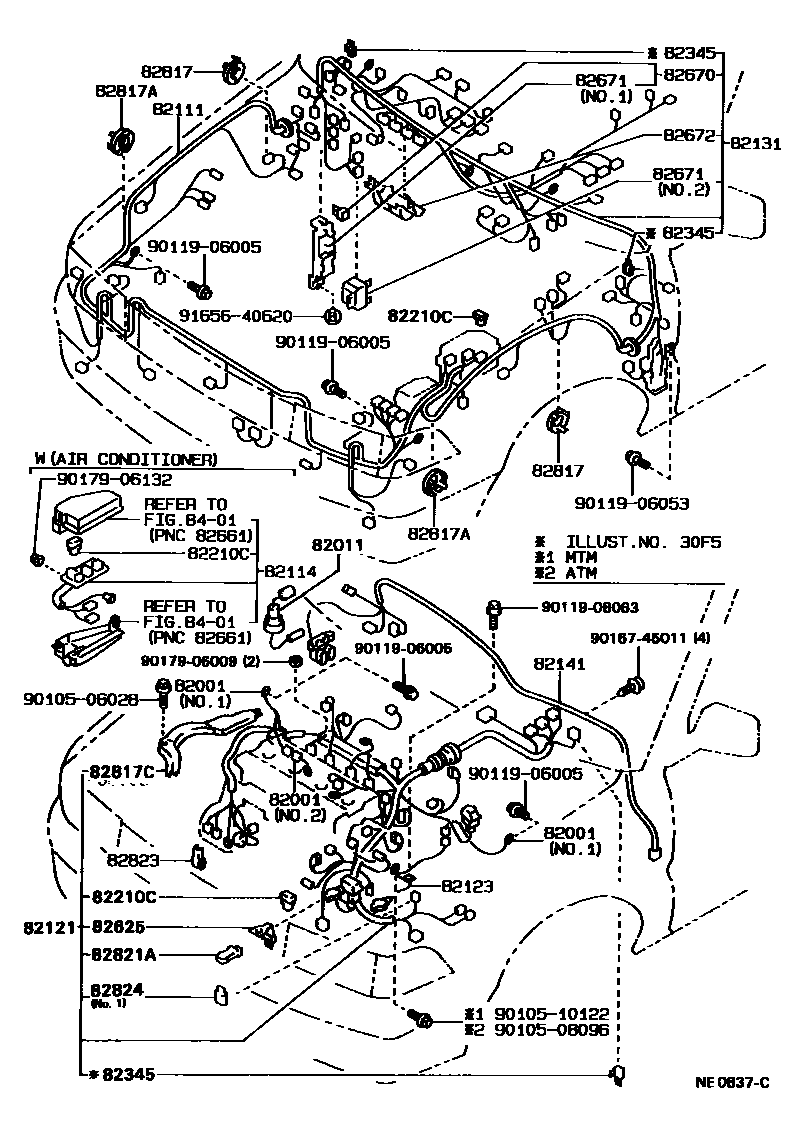

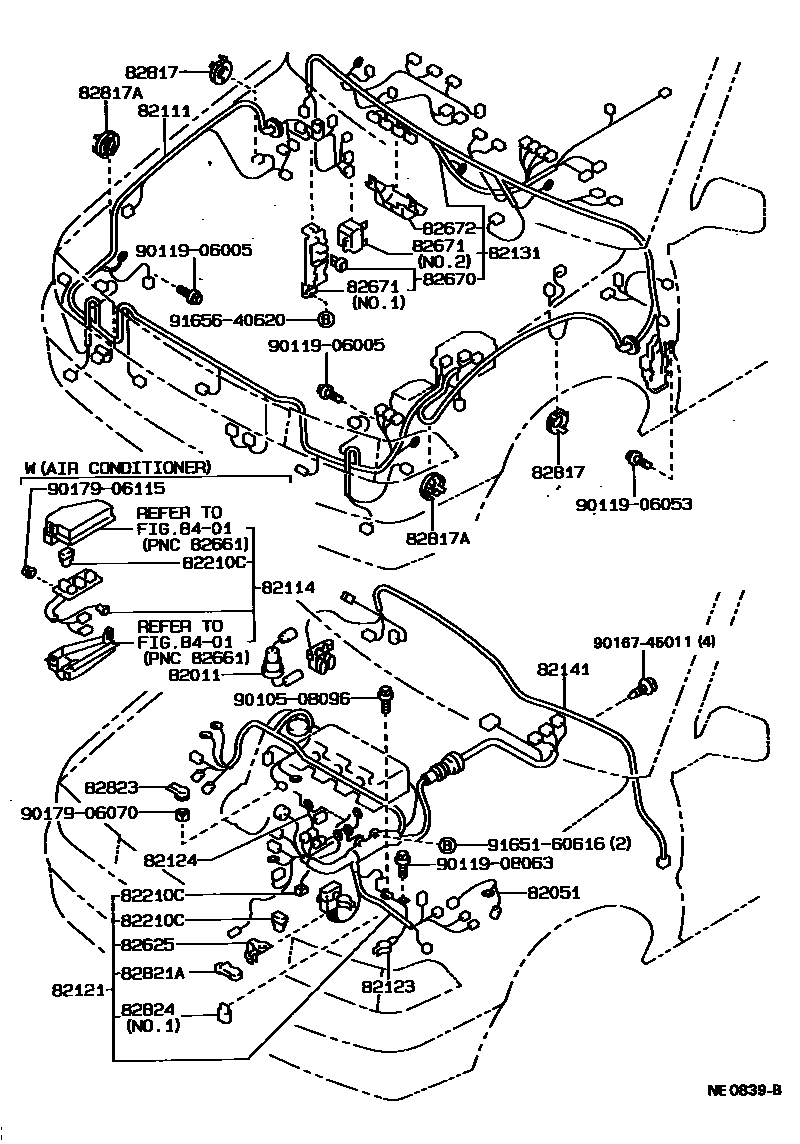

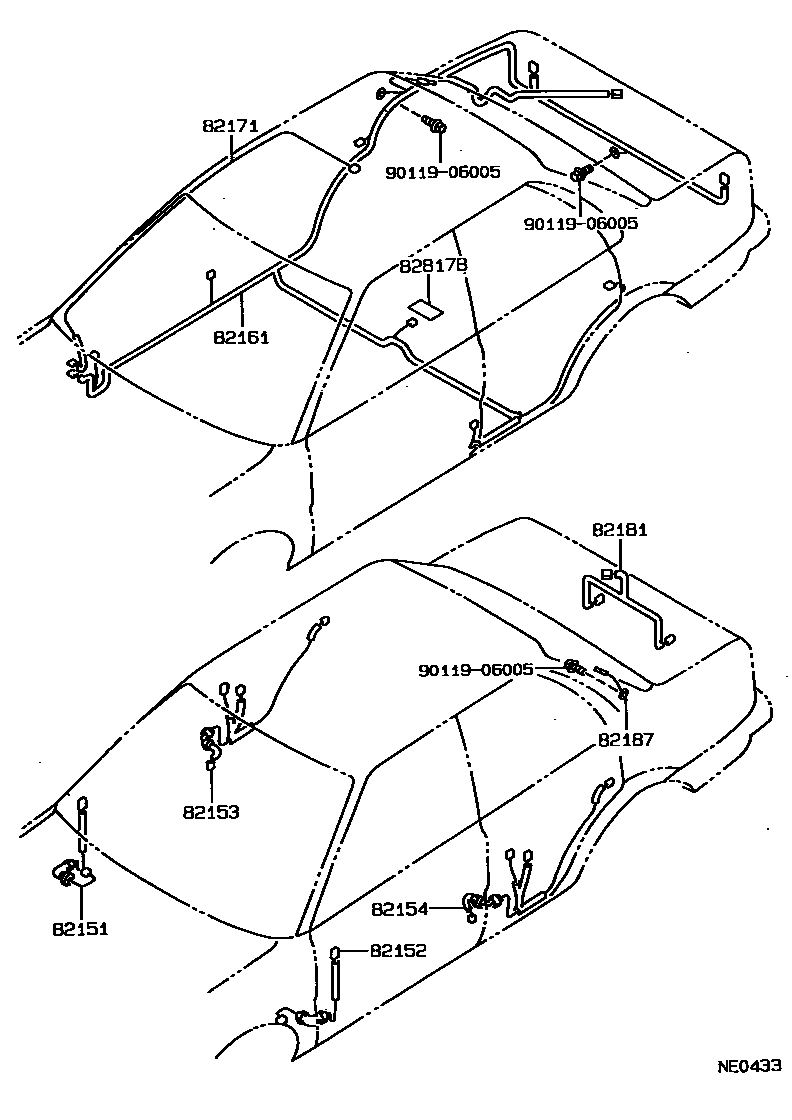

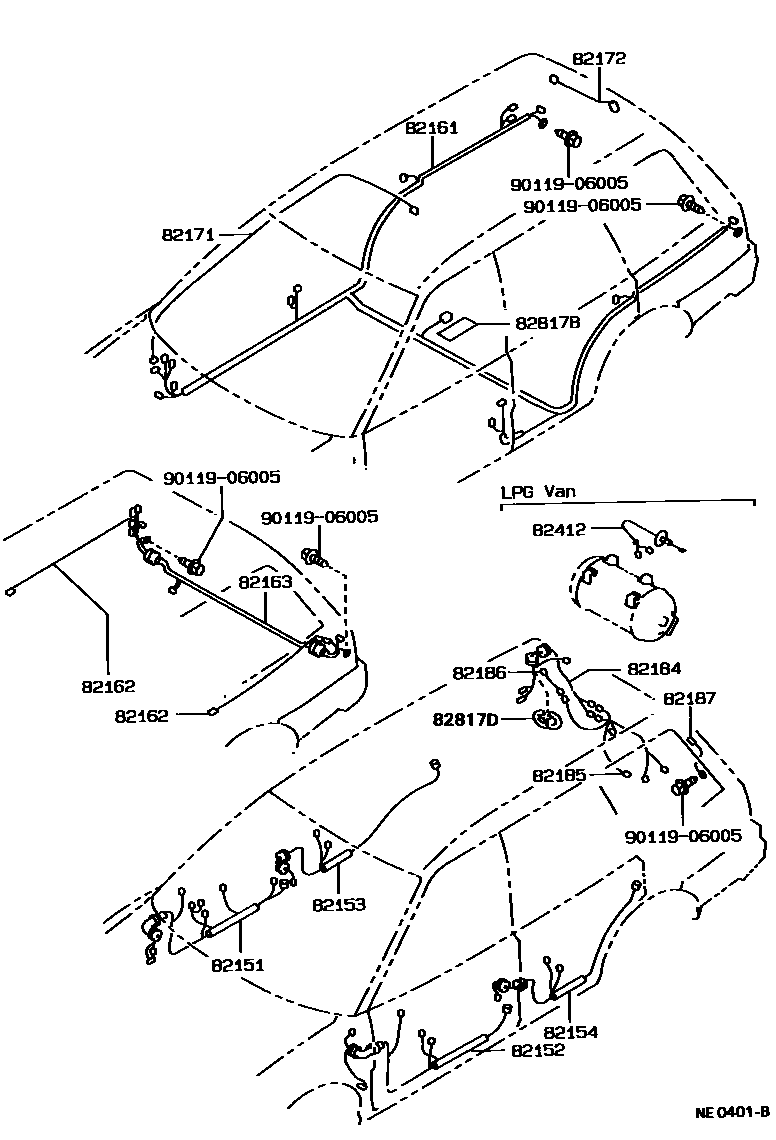

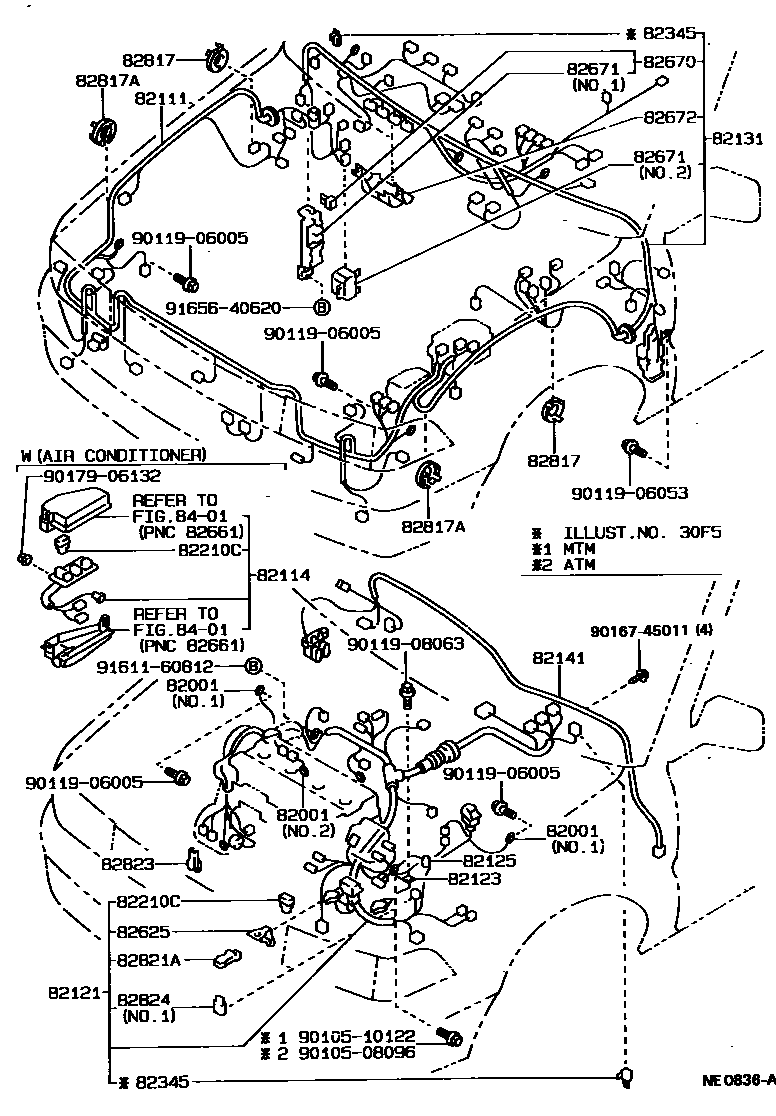

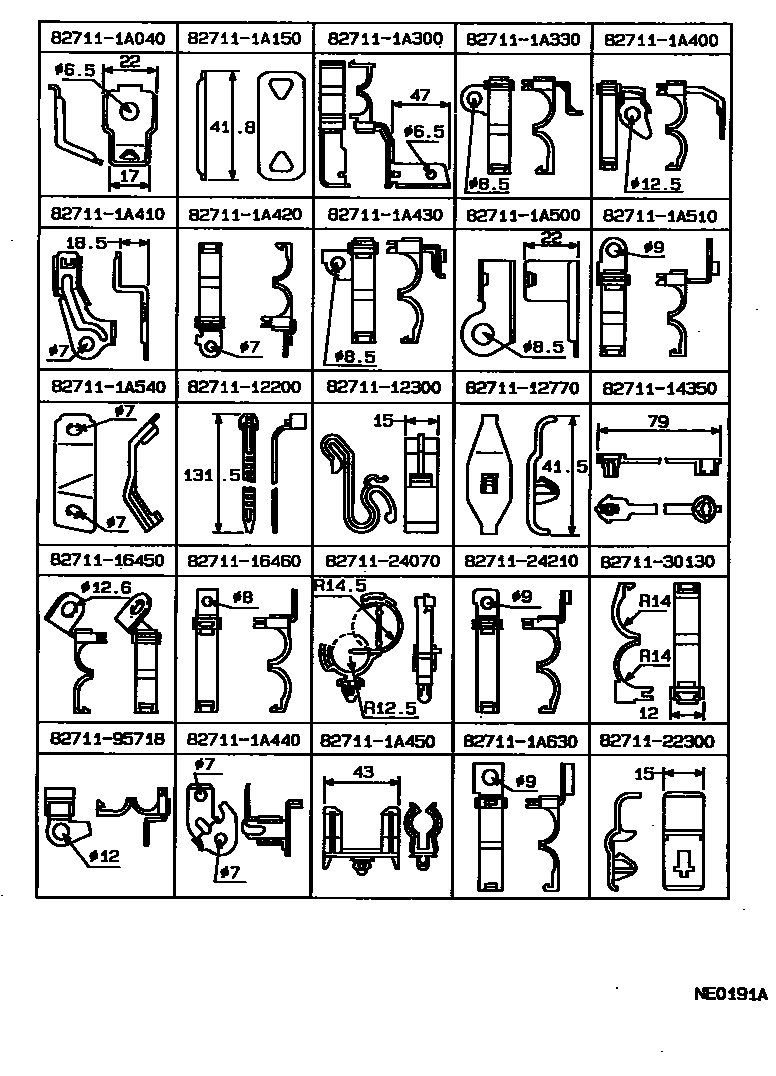

Toyota COROLLA 线束和卡夹 — Figure 8202

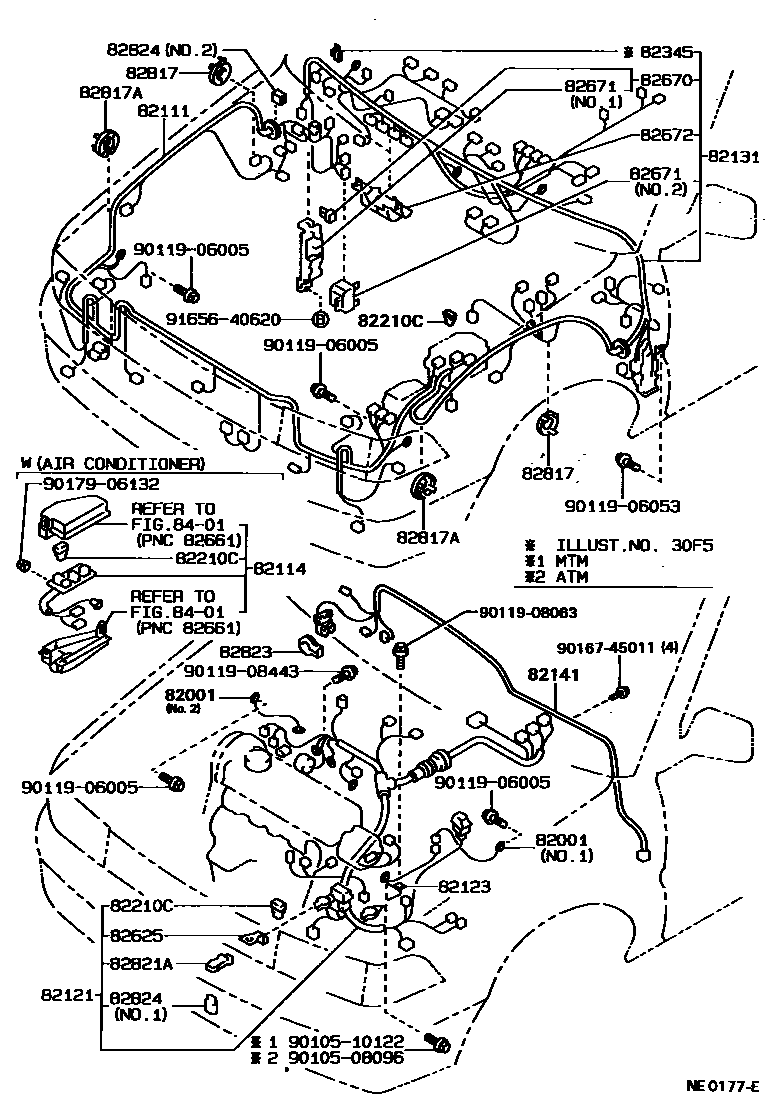

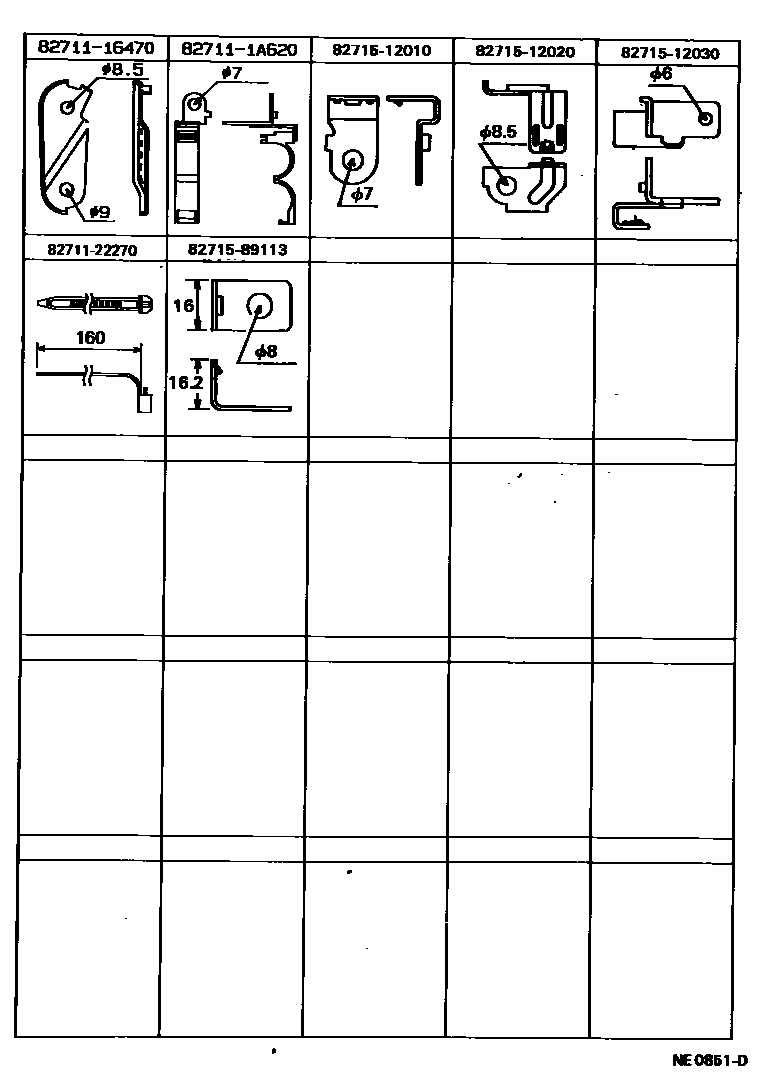

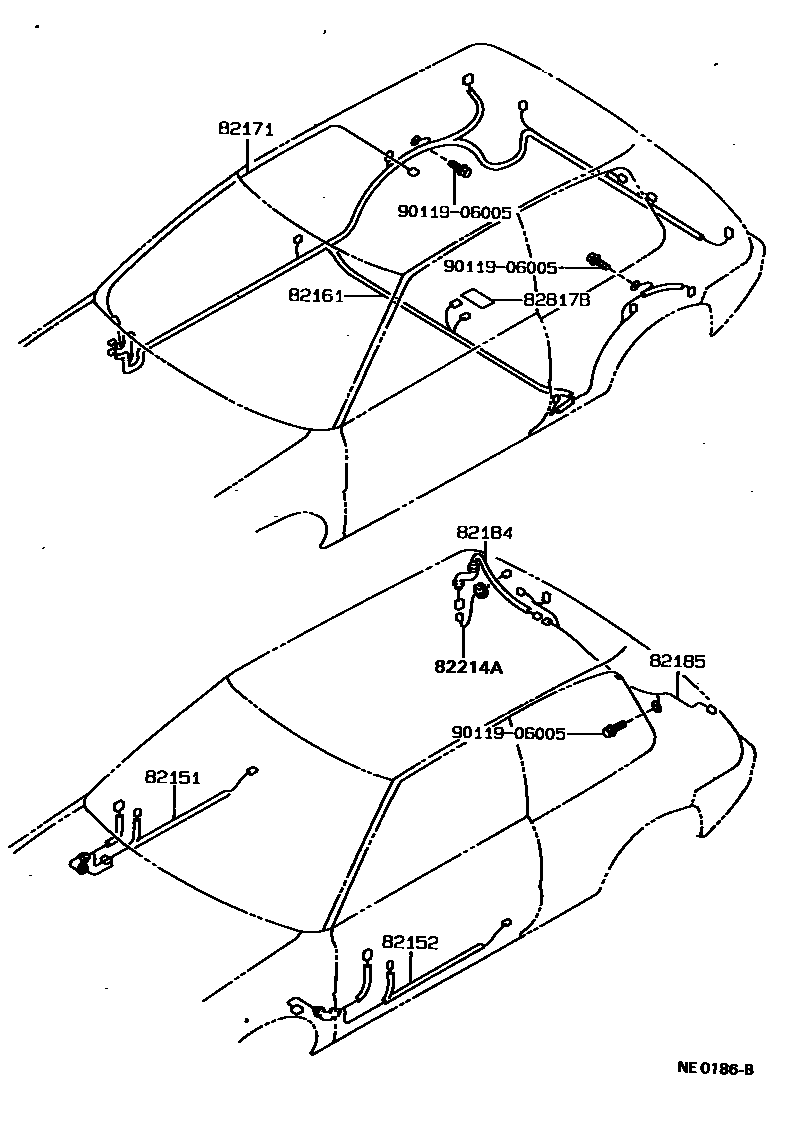

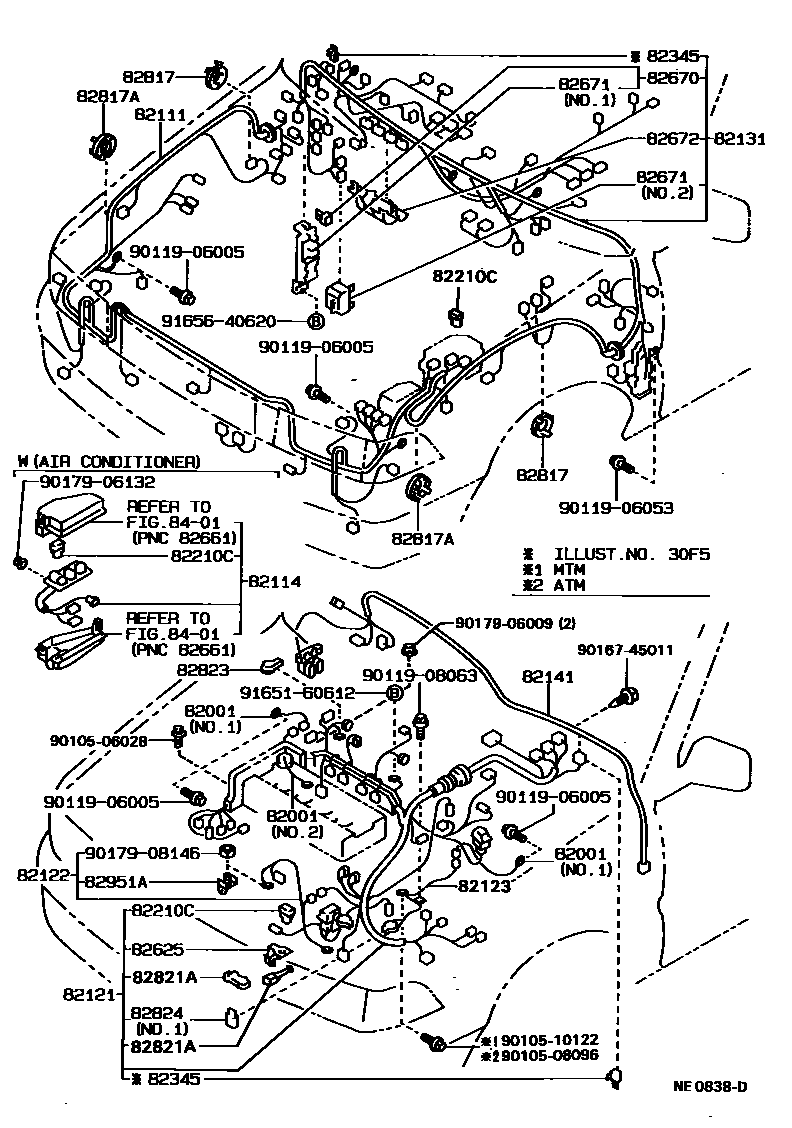

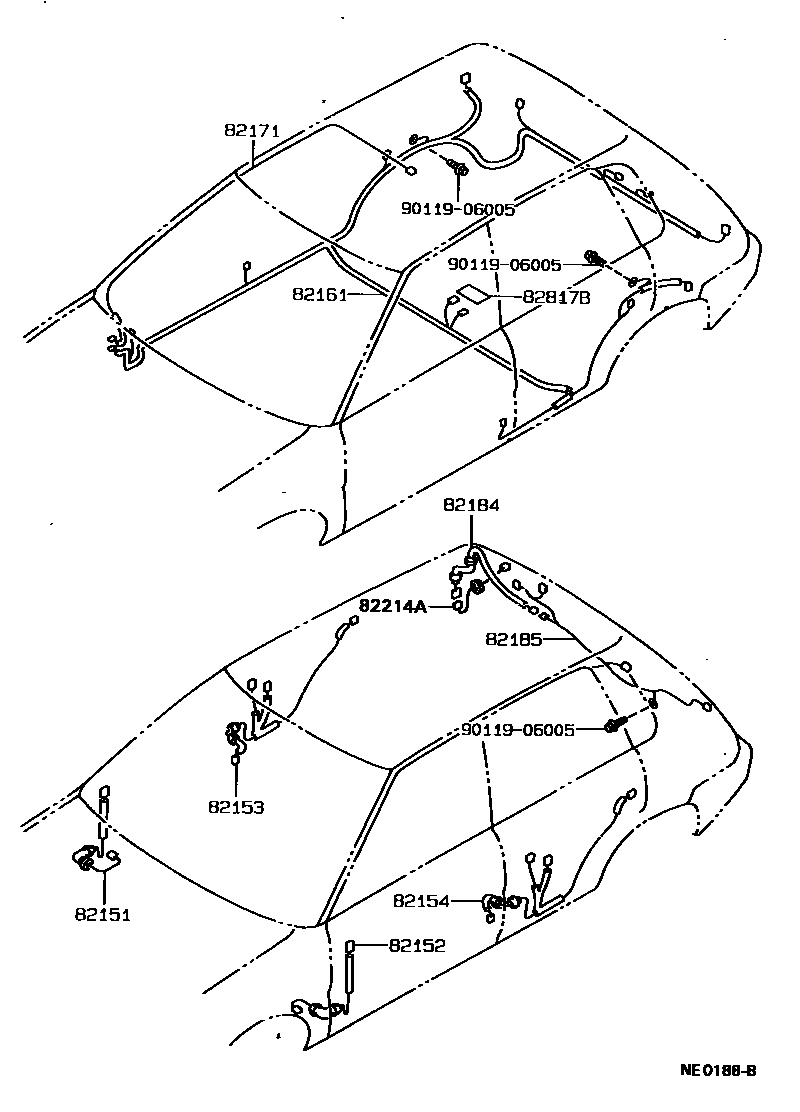

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 15 images and 49 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07293 · 90980-07299 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82051 | Fuel control wiring harness assembly | 82051-12010 |
| 82111 | Engine room main wiring harness | 82111-13080 · 82111-13090 · 82111-13100 · 82111-13110 · 82111-13120 · 82111-1A200 · 82111-1A201 · 82111-1A210 · 82111-1A220 · 82111-1A550 · 82111-1A570 · 82111-1A580 · 82111-1A610 · 82111-1E250 |
| 82114 | Engine room wiring harness No. 4 | 82114-12040 |
| 82121 | Engine wiring harness | 82121-13010 · 82121-13020 · 82121-13030 · 82121-13040 · 82121-13050 · 82121-13090 · 82121-13100 · 82121-13110 · 82121-13120 · 82121-13130 · 82121-13131 · 82121-13200 · 82121-1A120 · 82121-1A130 · 82121-1A140 · 82121-1A141 · 82121-1A150 · 82121-1A151 · 82121-1A160 · 82121-1A161 · 82121-1A170 · 82121-1A171 · 82121-1A180 · 82121-1A181 · 82121-1A190 · 82121-1A191 · 82121-1A192 · 82121-1A210 · 82121-1A220 · 82121-1A750 · 82121-1A751 · 82121-1A760 · 82121-1A761 · 82121-1E140 · 82121-1E150 · 82121-1E160 · 82121-1E161 · 82121-1E170 · 82121-1E171 · 82121-1E180 · 82121-1E181 · 82121-1E190 · 82121-1E191 · 82121-1E200 · 82121-1E201 · 82121-1E210 · 82121-1E211 · 82121-1E220 · 82121-1E221 · 82121-1E230 · 82121-1E231 · 82121-1E240 · 82121-1E241 · 82121-1E250 · 82121-1E251 · 82121-1E280 · 82121-1E281 · 82121-1E290 · 82121-1E291 · 82121-1E300 · 82121-1E310 · 82121-1E311 · 82121-1H030 · 82121-1H031 · 82121-1H040 · 82121-1H041 · 82121-1H050 · 82121-1H051 · 82121-1H100 · 82121-1H101 · 82121-1H110 · 82121-1H111 · 82121-1H140 · 82121-1H150 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12130 · 82123-12140 · 82123-12160 |
| 82124 | Engine No. 4 wiring harness | 82124-12060 · 82124-12070 |
| 82125 | Transmission wiring harness | 82125-12340 |
| 82131 | Front panel wiring harness | 82131-13090 · 82131-13091 · 82131-13100 · 82131-13101 · 82131-13110 · 82131-13111 · 82131-13120 · 82131-13121 · 82131-13140 · 82131-13141 · 82131-13150 · 82131-13151 · 82131-13160 · 82131-13161 · 82131-13162 · 82131-13200 · 82131-13201 · 82131-13220 · 82131-13230 · 82131-13240 · 82131-13250 · 82131-13260 · 82131-13270 · 82131-13271 · 82131-13280 · 82131-13300 · 82131-13301 · 82131-13310 · 82131-13320 · 82131-1A580 · 82131-1A581 · 82131-1A590 · 82131-1A591 · 82131-1A592 · 82131-1A593 · 82131-1A600 · 82131-1A601 · 82131-1A602 · 82131-1A603 · 82131-1A610 · 82131-1A611 · 82131-1A612 · 82131-1A620 · 82131-1A621 · 82131-1A622 · 82131-1A630 · 82131-1A631 · 82131-1A650 · 82131-1A651 · 82131-1A660 · 82131-1A661 · 82131-1A670 · 82131-1A671 · 82131-1A680 · 82131-1A681 · 82131-1A690 · 82131-1A691 · 82131-1A700 · 82131-1A701 · 82131-1A702 · 82131-1A710 · 82131-1A711 · 82131-1A720 · 82131-1A721 · 82131-1E470 · 82131-1E471 · 82131-1E472 · 82131-1E473 · 82131-1E480 · 82131-1E481 · 82131-1E482 · 82131-1E490 · 82131-1E491 · 82131-1E492 · 82131-1E750 · 82131-1E751 · 82131-1E880 · 82131-1E881 · 82131-1E890 · 82131-1H010 · 82131-1H011 · 82131-1H012 · 82131-1H020 · 82131-1H030 · 82131-1H060 · 82131-1H070 · 82131-1H080 · 82131-1H120 · 82131-1H130 · 82131-1H150 · 82131-1H170 · 82131-1H180 · 82131-1H190 · 82131-1H210 · 82131-1H220 · 82131-1H230 · 82131-1H250 · 82131-1H260 · 82131-1H270 · 82131-1H290 · 82131-1H400 · 82131-1H402 · 82131-1H403 · 82131-1H404 · 82131-1H410 · 82131-1H411 · 82131-1H420 · 82131-1H421 · 82131-1H430 · 82131-1H432 · 82131-1H433 · 82131-1H440 · 82131-1H441 · 82131-1H442 · 82131-1H450 · 82131-1H451 · 82131-1K820 · 82131-1K830 · 82131-1K840 · 82131-1K850 · 82131-1K860 · 82131-1K870 · 82131-1K871 · 82131-1K880 · 82131-1K881 · 82131-1K890 · 82131-1L020 · 82131-1L022 · 82131-1L023 · 82131-1L024 · 82131-1L050 · 82131-1L060 · 82131-1L070 · 82131-1L080 · 82131-1L120 · 82131-1L130 · 82131-1L140 |
| 82141 | Dashboard wiring harness | 82141-12010 · 82141-12050 · 82141-12060 · 82141-13010 · 82141-13020 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12300 · 82151-12310 · 82151-12350 · 82151-12360 · 82151-12600 · 82151-12610 · 82151-12660 |
| 82152 | Left front door wiring harness | 82152-12210 · 82152-12220 · 82152-12280 · 82152-12400 · 82152-12420 · 82152-12510 · 82152-12530 · 82152-12570 |
| 82153 | Rear door wiring harness No. 1 | 82153-12080 · 82153-12130 · 82153-12150 |
| 82154 | Rear door wiring harness No. 2 | 82154-12070 · 82154-12130 · 82154-12150 |
| 82161 | floor wiring harness | 82161-12460 · 82161-13010 · 82161-13020 · 82161-13030 · 82161-13040 · 82161-13050 · 82161-13060 · 82161-13070 · 82161-13080 · 82161-13230 · 82161-13240 · 82161-13260 · 82161-13270 · 82161-13320 · 82161-13330 · 82161-13340 · 82161-13350 · 82161-13360 · 82161-13370 · 82161-13380 · 82161-13430 · 82161-13440 · 82161-13460 · 82161-13470 · 82161-13500 · 82161-13600 · 82161-1A040 · 82161-1A050 · 82161-1A060 · 82161-1A070 · 82161-1A350 · 82161-1A360 · 82161-1A370 · 82161-1A380 · 82161-1A590 · 82161-1A630 · 82161-1A640 · 82161-1E130 · 82161-1E240 · 82161-1E250 · 82161-1E260 · 82161-1E300 · 82161-1E330 · 82161-1E340 · 82161-1E600 · 82161-1E610 · 82161-1E611 · 82161-1E890 · 82161-1H010 · 82161-1H030 · 82161-1H050 · 82161-1H060 · 82161-1H550 · 82161-1H590 · 82161-1H640 · 82161-1H671 · 82161-1H720 · 82161-1K300 |
| 82162 | Floor wiring harness No. 2 | 82162-13010 · 82162-13020 |
| 82163 | Floor wiring harness No. 3 | 82163-13010 · 82163-13020 · 82163-13030 · 82163-13040 · 82163-13050 · 82163-13060 · 82163-13070 · 82163-13080 · 82163-13090 · 82163-13100 |
| 82171 | Roof No. 1 wiring harness | 82171-12140 · 82171-12150 · 82171-12320 · 82171-12330 · 82171-13010 · 82171-13011 |
| 82172 | Roof No. 2 wiring harness | 82172-13010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12110 · 82181-12111 · 82181-12140 |
| 82184 | Rear door No. 1 wiring harness | 82184-12240 · 82184-12250 · 82184-12320 · 82184-12420 · 82184-13010 · 82184-13020 · 82184-13030 · 82184-13080 · 82184-13091 · 82184-13110 · 82184-13120 · 82184-13130 · 82184-13140 |
| 82185 | Rear door wiring harness No. 2 | 82185-12310 · 82185-12320 · 82185-12330 · 82185-13010 · 82185-13020 · 82185-13030 · 82185-13080 · 82185-13090 · 82185-13140 |
| 82186 | Rear window wiring harness No. 1 | 82186-13010 |
| 82187 | Rear window wiring harness No. 2 | 82187-12130 · 82187-13010 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08206 · 90982-08223 · 90982-08246 · 90982-08253 |
| 82214A | Car light wiring harness | 82214-12160 |

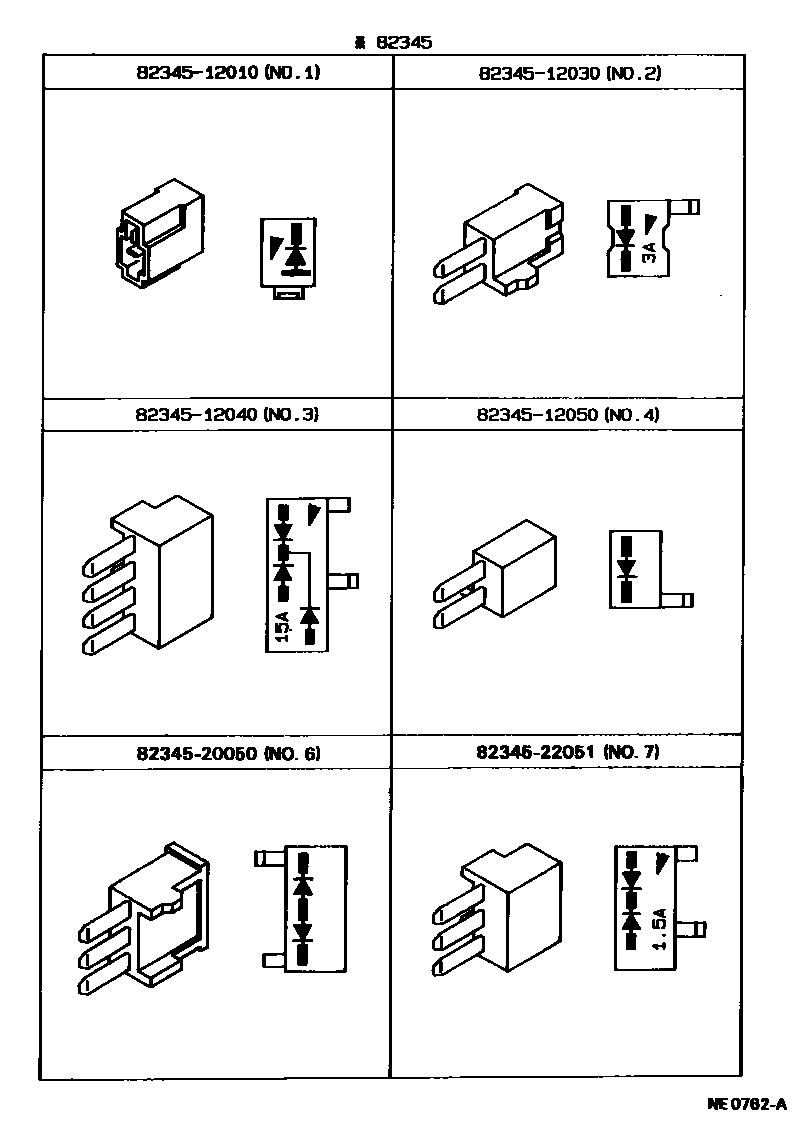

| 82345 | diode | 82345-12010 · 82345-12030 · 82345-12040 · 82345-12050 · 82345-20050 · 82345-22051 · 82345-32020 |
| 82412 | Fuel gauge wiring harness | 82412-13100 · 82412-13101 |
| 82625 | Fuse terminal | 82625-12010 · 82625-12020 · 82625-12030 · 82625-12050 · 82625-12060 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12120 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12080 · 82672-12081 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-12140 · 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82817D | No. 5 wire harness protection device | 82817-13040 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 · 82821-12230 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-20040 · 82823-22050 |
| 82824 | Harness connector | 82824-13010 · 82824-32030 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |

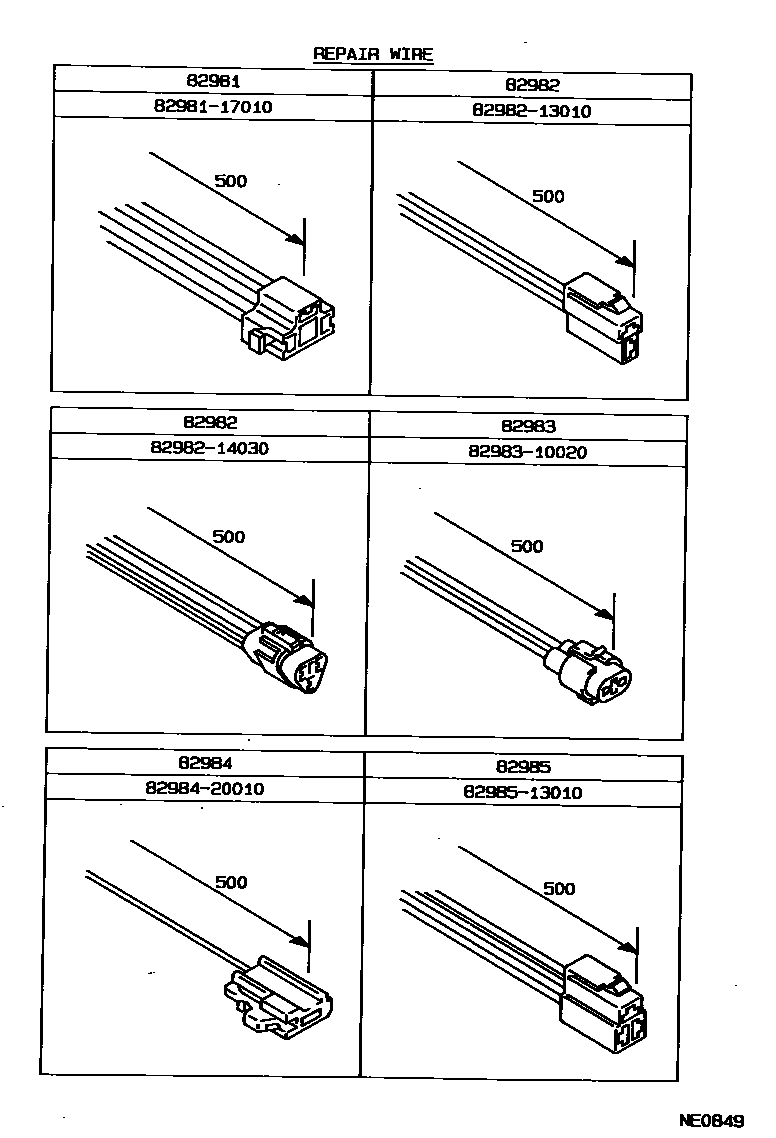

| 82981 | Headlight repair line | 82981-17010 |
| 82982 | Width light repair line | 82982-13010 · 82982-14030 |
| 82983 | Front turn signal lamp repair line | 82983-10020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-13010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
