Toyota COROLLA 离合器和分离叉 — Figure 3101

Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 2 images and 7 PNC and OE references.

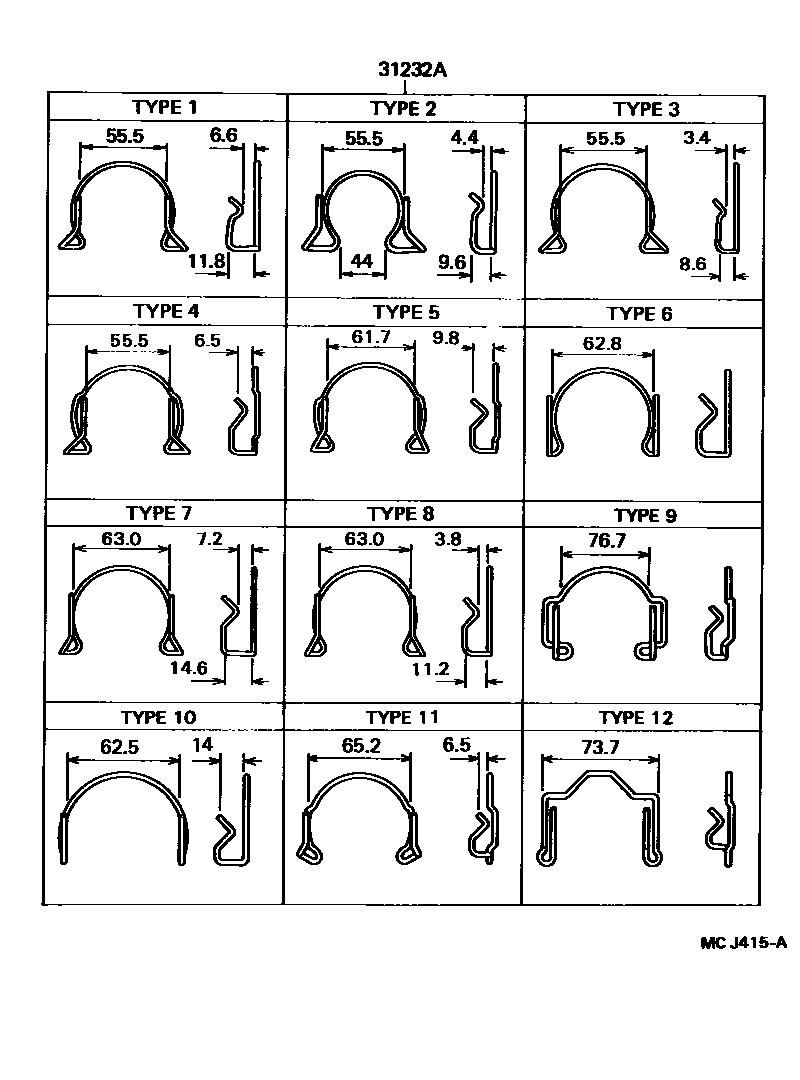

Toyota COROLLA 离合器和分离叉 EPC diagram — MCJ415A
离合器和分离叉 — MCJ415A (198705 – 999999)

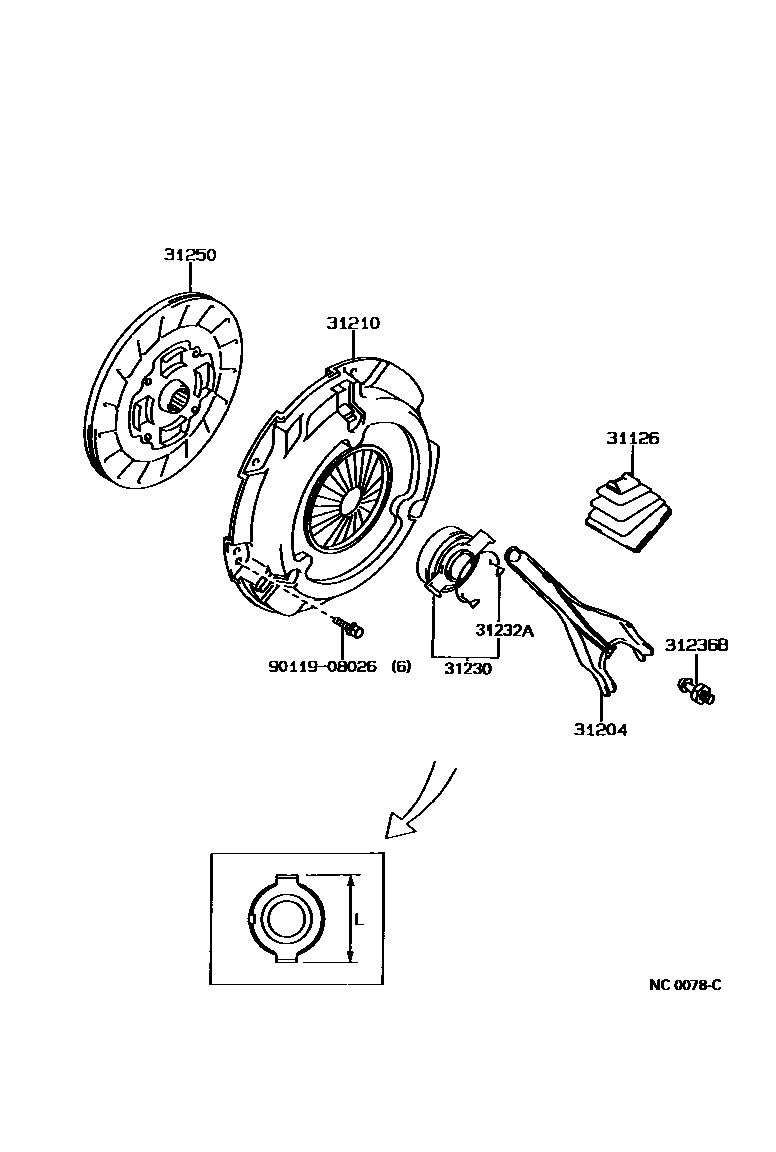

Toyota COROLLA 离合器和分离叉 EPC diagram — NC0078C
离合器和分离叉 — NC0078C (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
31126Clutch release fork dust boot31126-12051 · 31126-12060 · 31126-32010
31204Clutch release fork assembly31204-12050 · 31204-17010 · 31204-20100 · 31204-32010
31210Clutch cover assembly31210-12120 · 31210-12130 · 31210-12131 · 31210-12140 · 31210-12141 · 31210-12150 · 31210-12151 · 31210-12180 · 31210-12190 · 31210-12210 · 31210-16060 · 31210-16061 · 31210-16090 · 31210-16100 · 31210-16101 · 31210-16102 · 31210-27010 · 31210-27011 · 31210-32030 · 31210-32062 · 31210-32120 · 31210-32121
31230Clutch release bearing assembly31230-12100 · 31230-12140 · 31230-12170 · 31230-16060 · 31230-20160 · 31230-20170 · 31230-32020 · 31230-32060
31232ARelease bearing hub clip31232-12020 · 31232-12030 · 31232-12040 · 31232-12070 · 31232-16031 · 31232-20020 · 31232-32010 · 31232-32020 · 31232-32030 · 31232-32050
31236BSplit fork bracket31236-12011 · 31236-12020 · 31236-20060 · 31236-30030 · 31236-32010
31250Clutch disc assembly31250-10120 · 31250-12133 · 31250-12144 · 31250-12154 · 31250-12155 · 31250-12156 · 31250-12163 · 31250-12170 · 31250-12190 · 31250-12200 · 31250-12201 · 31250-12220 · 31250-12250 · 31250-12260 · 31250-12280 · 31250-12290 · 31250-12310 · 31250-12320 · 31250-17010 · 31250-17020 · 31250-17030
