Toyota COROLLA LPG或CNG调节器 — Figure 2603

Toyota COROLLA EPC diagram 2603, LPG或CNG调节器, with 2 images and 31 PNC and OE references.

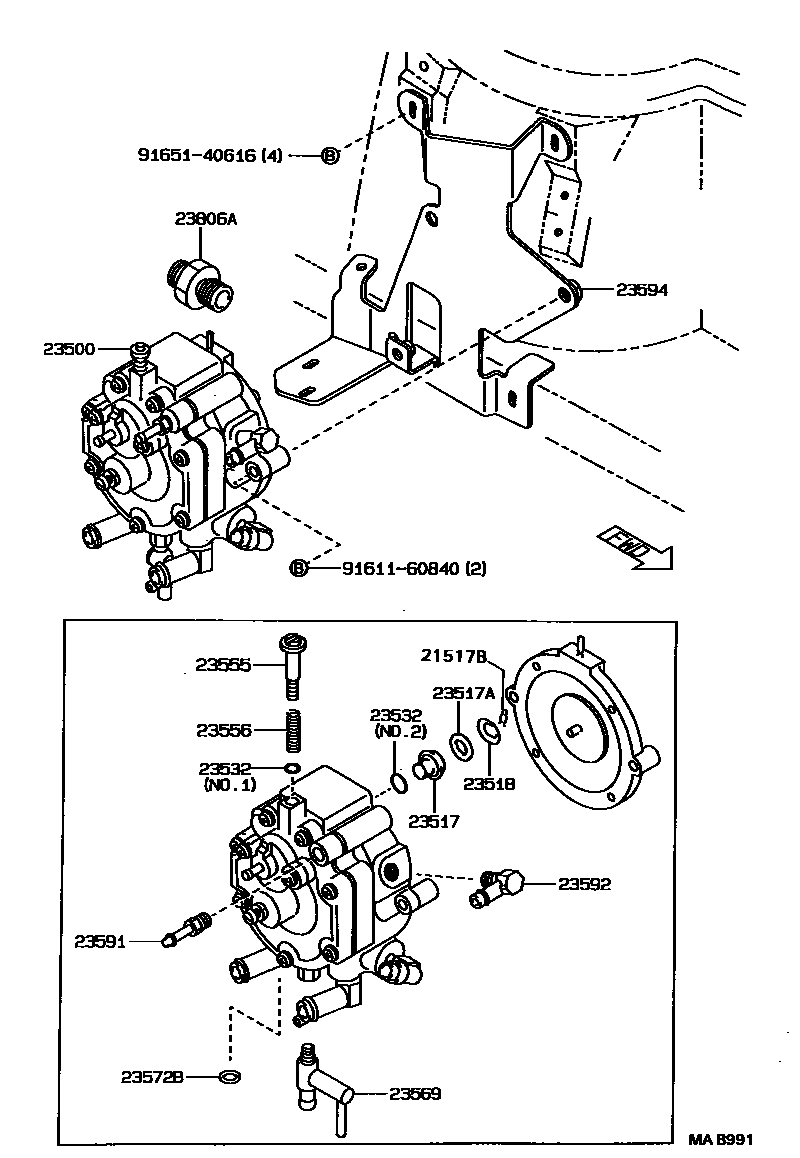

Toyota COROLLA LPG或CNG调节器 EPC diagram — MAB991
LPG或CNG调节器 — MAB991 (198708 – 198908)

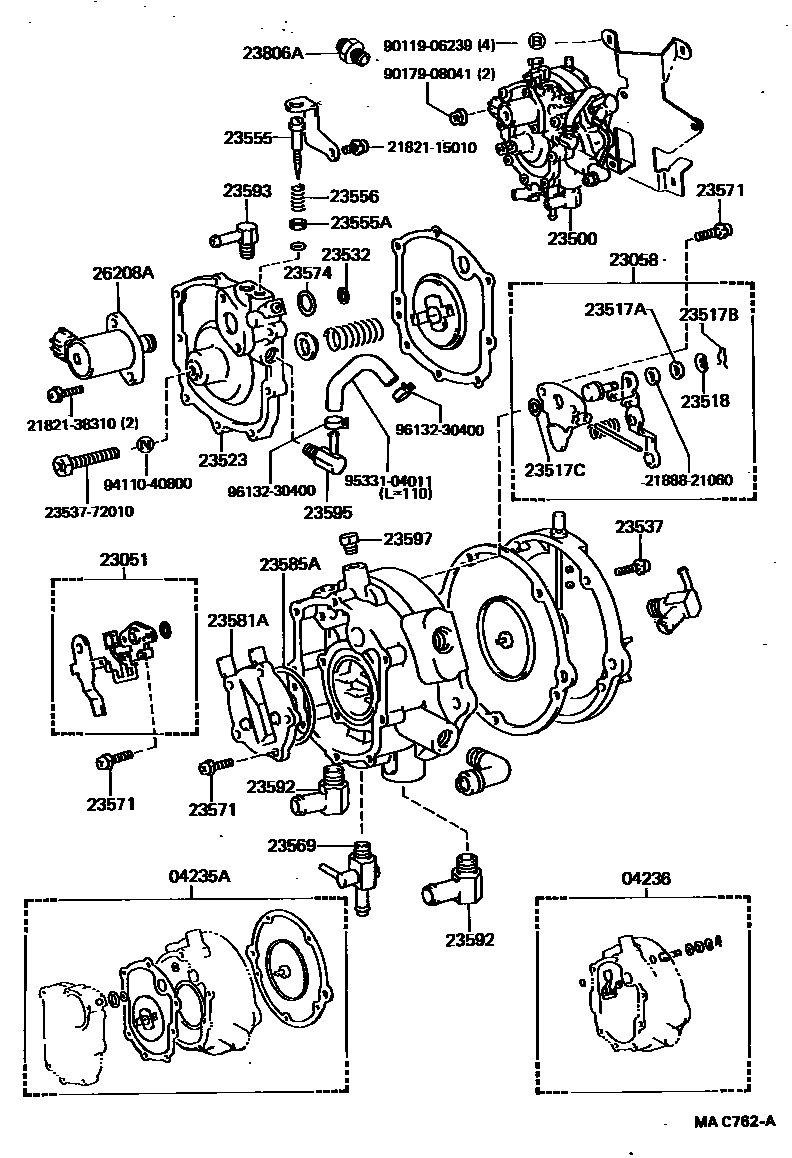

Toyota COROLLA LPG或CNG调节器 EPC diagram — MAC762A
LPG或CNG调节器 — MAC762A (198908 – 999999)

PNC and OE references

PNCPart nameOE numbers
04235ALPG regulator diaphragm assembly without valve04235-72010
04236LPG regulator valve assembly04236-72010
21517Bsnap ring21792-69210
23051No. 1 valve sub-assembly23051-72010
23058No. 2 valve sub-assembly23058-41070
23500LPG (CNG) regulator assembly23500-10010 · 23500-10011
23517Valve (surface made of elastic material)23517-40013
23517AGasket (for valve components with elastomeric surfaces)21535-10010
23517BSnap ring (for valve components with elastomeric surfaces)21792-69210
23517CGasket (for valves with elastomeric surfaces)23532-44020
23518Wave Washer (for valve components with elastic surfaces)23518-40010
23523No. 1 regulator cover23523-73130
23532No. 2 O-ring (for light bulb)23532-40010 · 23532-44020
23537Screws (for No. 2 adjuster cover assembly)21821-31140
23555Idle speed adjustment screw23555-44041
23555AIdle speed adjustment screw washer21885-26040
23556Idle speed adjustment screw spring21723-21030
23569Oil drain switch23569-40010
23571Screws (for vacuum locking diaphragm assembly)23571-72010
23572BSeals21617-10010
23574No. 1 O-ring (for light bulb)23574-72010
23581APreheater upper cover23581-72010
23585AO-ring (for preheater)23585-72010
23591No. 1 fuel hose connector23591-10010 · 26249-73010
23592Fuel hose connector No. 223586-44030 · 23592-44050
23593Connector No. 323593-72010
23594Water hose connector No. 423594-10010
23595Connector No. 523591-72010
23597LPG regulator body screw plug90345-51005 · 90345-51006
23806AConnector (for LPG regulator)90404-14011
26208ASolenoid valve sub-assembly (for LPG regulator)26208-73130
