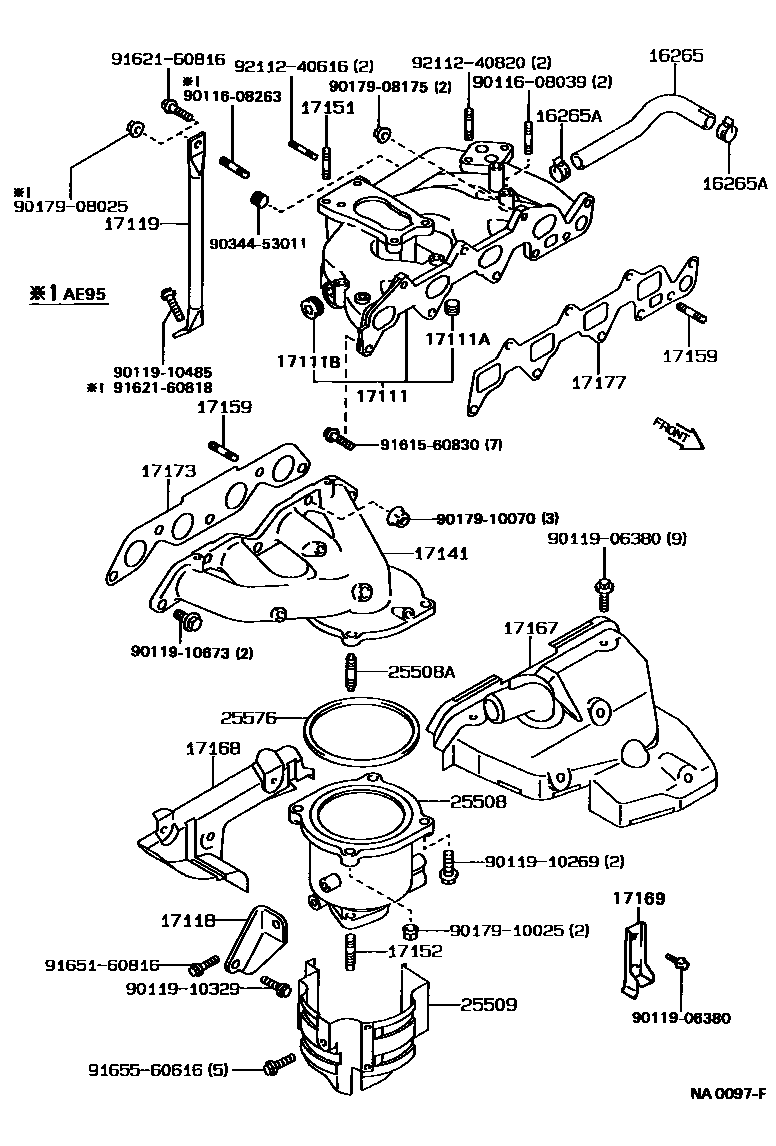

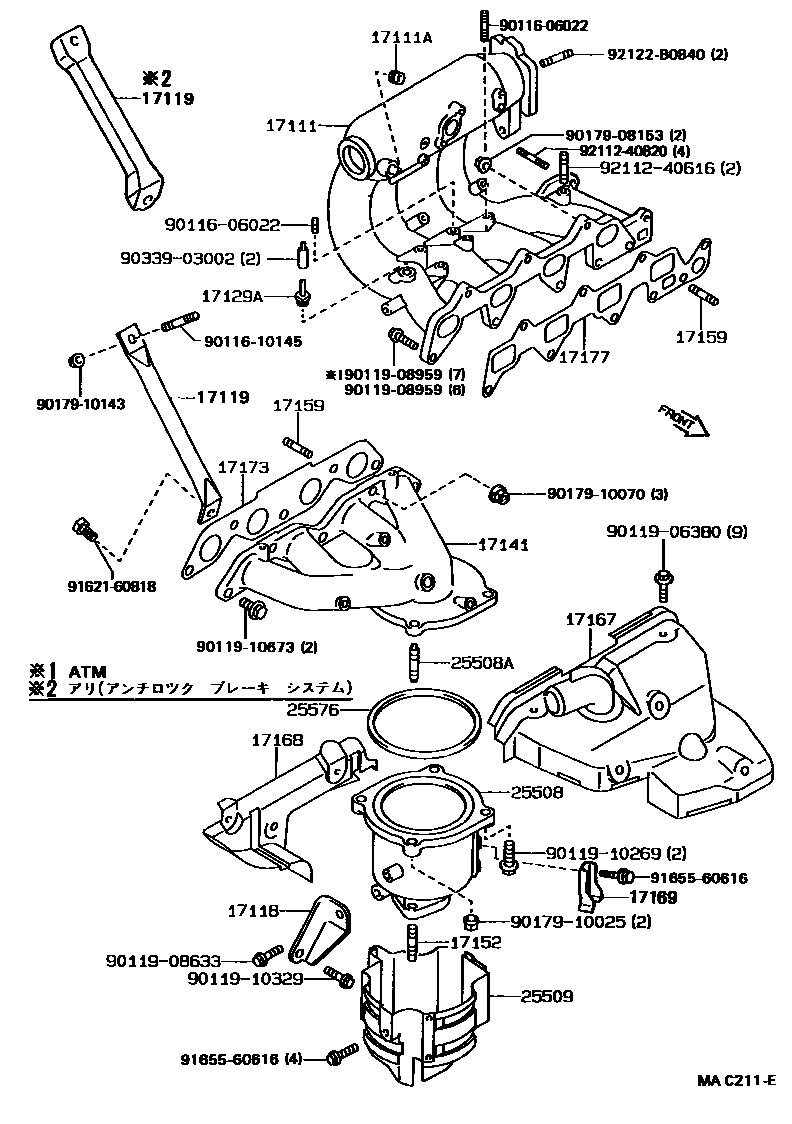

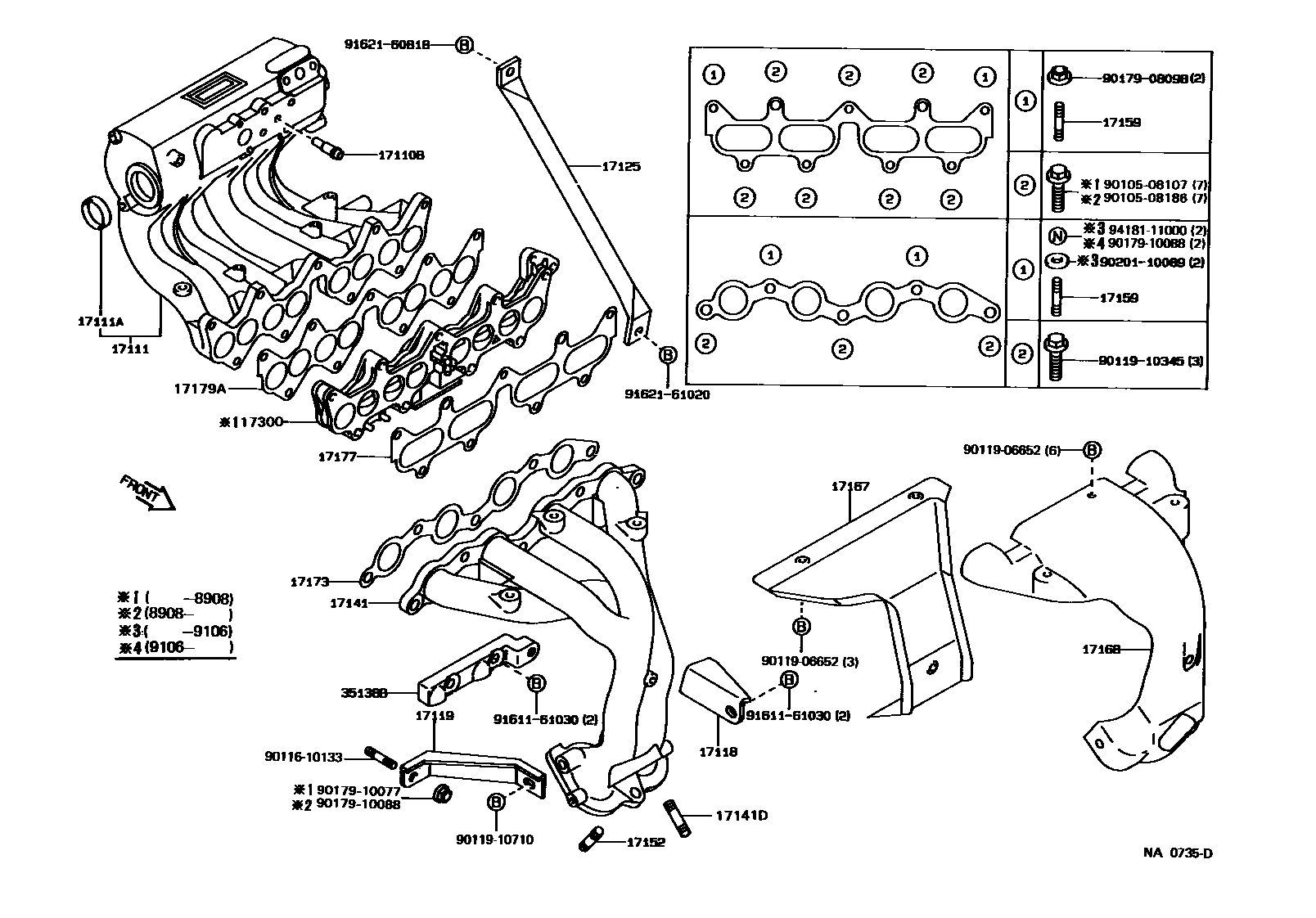

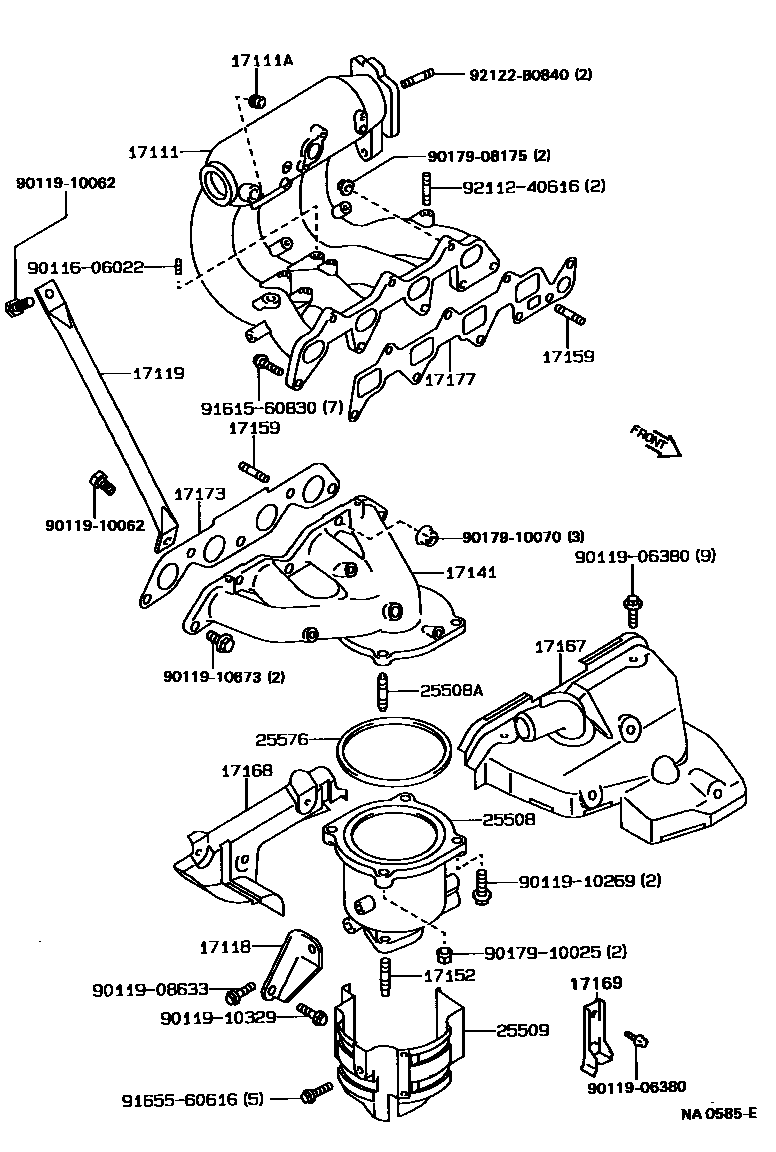

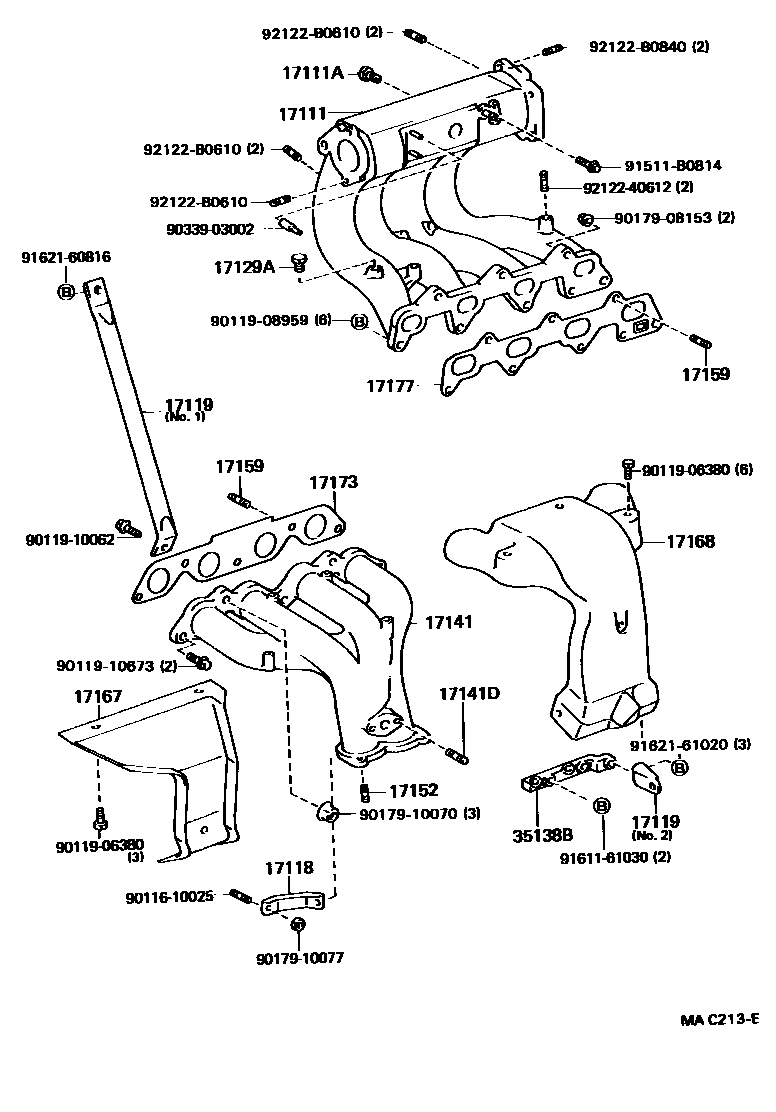

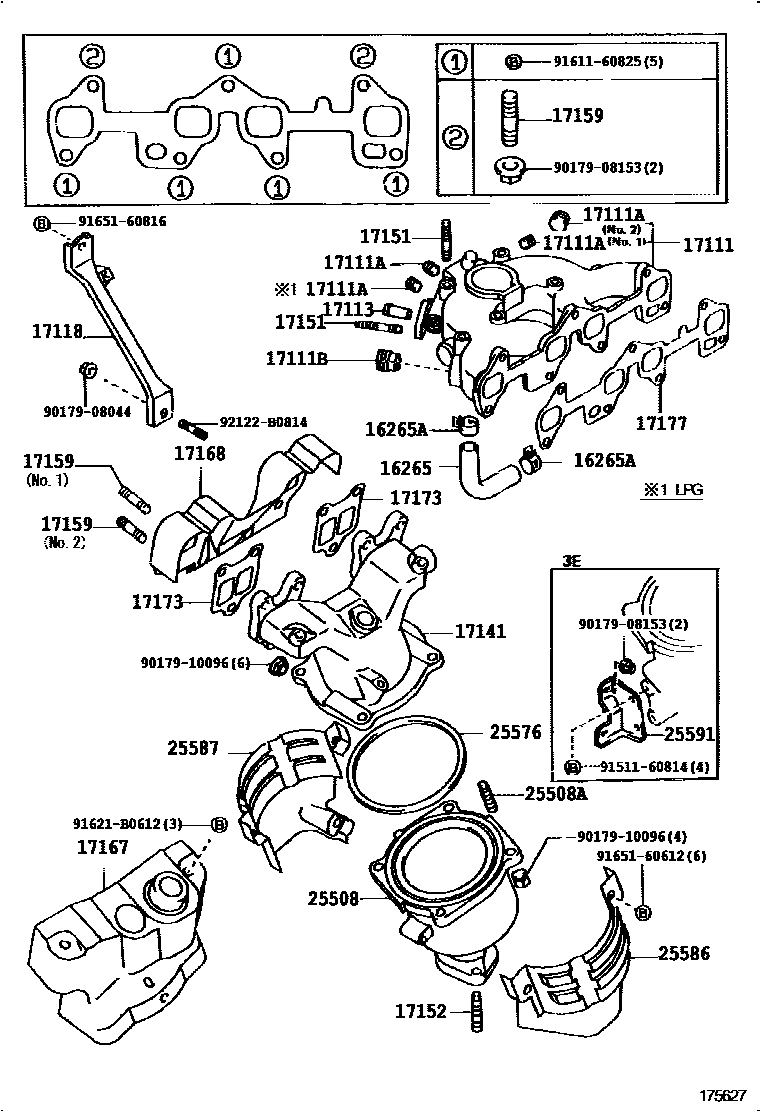

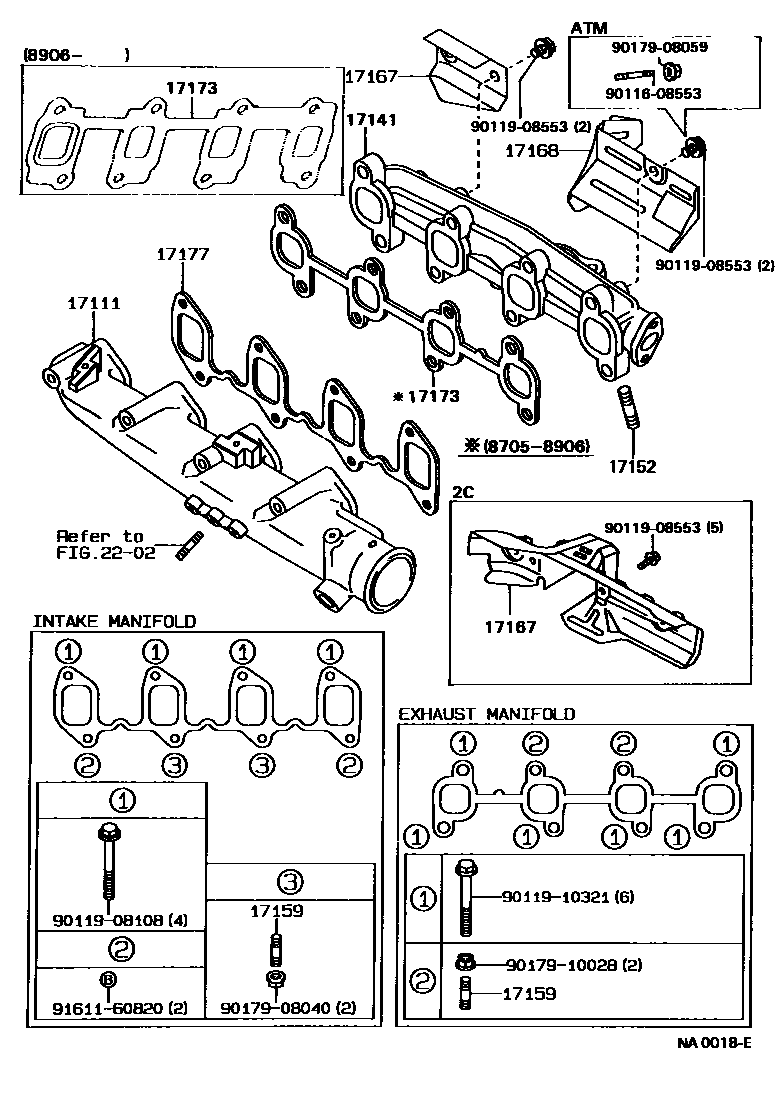

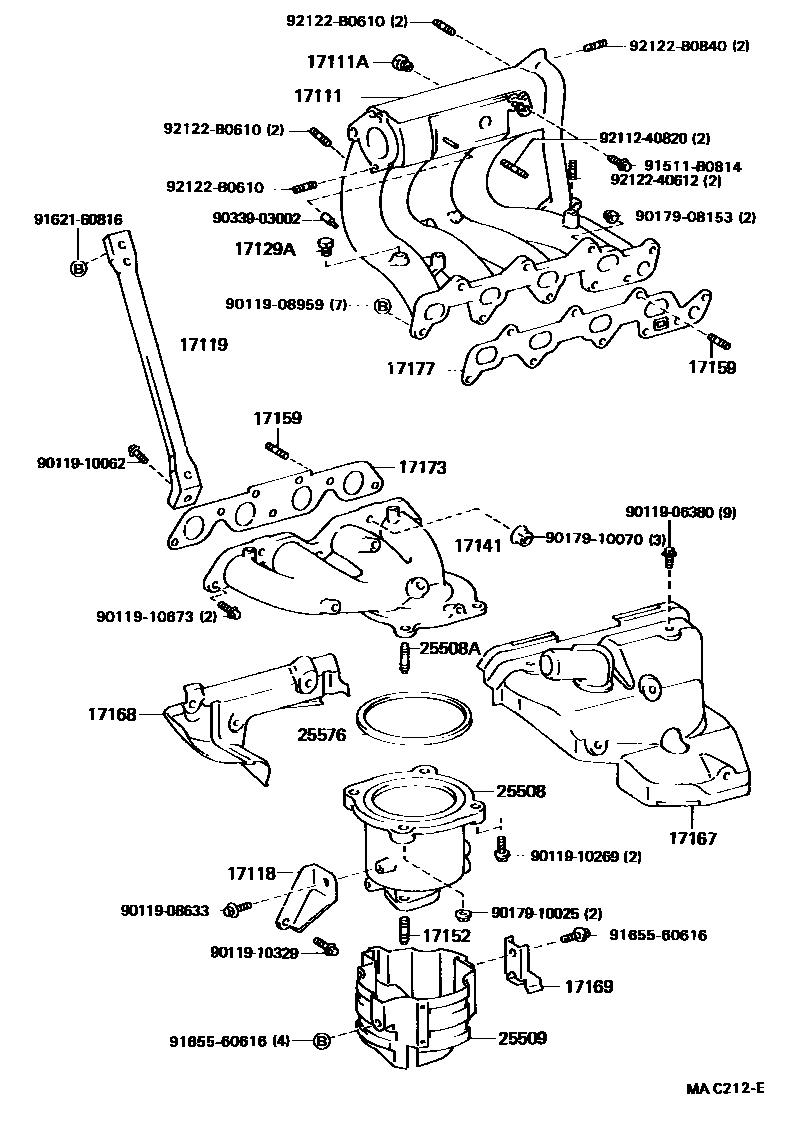

Toyota COROLLA Manifold — Figure 1701
Toyota COROLLA EPC diagram 1701, Manifold, with 8 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16265 | Intake manifold water hose | 16265-11010 · 16265-11020 · 16265-15020 |
| 16265A | Hose clamp or clip (for intake manifold water hose) | 90467-21001 · 90467-21006 |
| 17110B | Fitting (for vent hose to manifold) | 90405-10009 |
| 17111 | Intake Manifold | 17101-11100 · 17101-11130 · 17101-11170 · 17101-11180 · 17101-11190 · 17101-11200 · 17101-11210 · 17101-15020 · 17101-15030 · 17101-15040 · 17101-15050 · 17101-16130 · 17101-16150 · 17101-16160 · 17101-16210 · 17111-64080 · 17111-64090 · 17111-64150 · 17111-64160 · 17111-64180 |
| 17111A | No. 1 screw plug | 90344-52004 · 90344-53011 · 90344-53015 · 90345-51006 · 96411-43500 |
| 17111B | No. 2 screw plug | 90341-22006 · 90344-54003 |
| 17113 | intake pipe | 25541-11010 |
| 17118 | Manifold stays | 17118-11090 · 17118-11130 · 17118-11160 · 17118-15070 · 17118-16040 · 17139-16040 |
| 17119 | No. 2 manifold stay | 17118-16040 · 17139-15020 · 17139-15030 · 17139-16020 · 17139-16030 · 17139-16040 · 17139-16050 · 17139-16070 |
| 17125 | No. 1 pressure tank stay | 17125-16031 · 17125-16050 |
| 17129A | Connector No. 1 | 90345-51006 · 90404-51010 |
| 17141 | exhaust manifold | 17141-11010 · 17141-11070 · 17141-11120 · 17141-11140 · 17141-15120 · 17141-15130 · 17141-16210 · 17141-64090 · 17141-64091 · 17141-64100 · 17141-64101 · 17141-64150 |
| 17141D | Studs (for oxygen sensor) | 90116-08168 |
| 17151 | Studs (for manifold to carburetor) | 90116-08204 · 92112-40832 · 92112-60832 · 92122-40828 |
| 17152 | Studs (for manifold to exhaust) | 90116-10017 · 90116-10058 · 90116-10094 · 90116-10146 · 90126-10003 |
| 17159 | Studs (for manifold to cylinder head) | 90116-08218 · 90116-08317 · 90116-10037 · 90116-10095 · 90116-10131 · 90116-10132 · 92112-60825 · 92112-61028 · 92112-61032 · 92122-60820 · 92122-61028 · 92132-60825 |
| 17167 | Exhaust manifold No. 1 heat shield | 17107-11010 · 17107-11081 · 17107-11110 · 17107-11120 · 17107-11130 · 17107-15010 · 17167-10030 · 17167-11020 · 17167-15070 · 17167-15071 · 17167-16050 · 17167-64031 · 17167-64060 · 17167-64070 |
| 17168 | Exhaust manifold No.2 insulation pad | 17168-10011 · 17168-11031 · 17168-15010 · 17168-15020 · 17168-16060 · 17168-64050 |
| 17169 | Exhaust manifold No. 3 heat shield | 17169-15010 |
| 17173 | Gasket (exhaust manifold to cylinder head) | 17173-10020 · 17173-10021 · 17173-11020 · 17173-11021 · 17173-15010 · 17173-15011 · 17173-15040 · 17173-16010 · 17173-16011 · 17173-64020 · 17173-64060 |
| 17177 | No. 1 gasket (intake manifold to cylinder head) | 17171-15020 · 17171-15021 · 17171-16030 · 17171-16031 · 17171-16040 · 17177-10010 · 17177-10011 · 17177-10020 · 17177-11010 · 17177-11011 · 17177-11040 · 17177-16012 · 17177-64010 · 17177-64020 |
| 17179A | No. 2 intake manifold gasket | 17171-16012 |
| 17300 | Intake control valve assembly | 17300-16011 |
| 25508 | Manifold three-way catalytic converter sub-assembly | 25508-11022 · 25508-11080 · 25508-11100 · 25508-15020 · 25508-16030 |
| 25508A | Stud bolts (for manifold three-way catalytic converter) | 90116-10017 · 90116-10087 · 90116-10146 |
| 25509 | Manifold purifier vibration isolation pad sub-assembly | 25509-15020 · 25509-15021 |
| 25576 | Manifold three-way catalytic converter gasket | 25576-11020 · 25576-15010 · 25576-15020 |
| 25586 | No. 1 manifold three-way catalytic converter vibration isolation pad | 25586-11022 · 25586-11070 |
| 25587 | No. 2 manifold three-way catalytic converter vibration isolation pad | 25587-11022 · 25587-11040 |
| 25591 | Manifold bracket | 25591-11040 |
| 35138B | Reinforcement plate connector | 35138-12020 |
