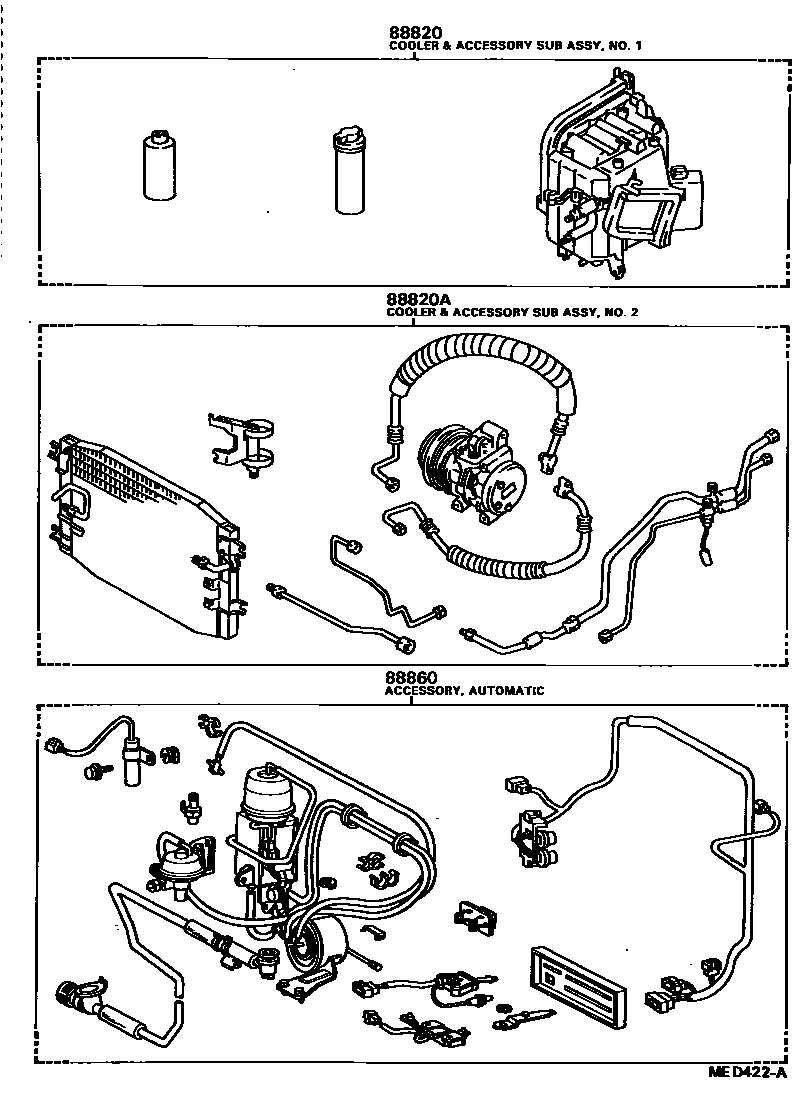

Toyota COROLLA 暖风和空调系统 - 组件 — Figure 8711
Toyota COROLLA EPC diagram 8711, 暖风和空调系统 - 组件, with 1 images and 3 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88820 | No. 1 air conditioner and accessories sub-assembly | 88820-12010 · 88820-12011 |
| 88820A | No. 2 air conditioner and accessories sub-assembly | 88830-12010 · 88830-12020 · 88830-12030 · 88830-12040 · 88830-12050 · 88830-12320 · 88830-12330 · 88830-12340 · 88830-12350 · 88830-12360 · 88830-12370 · 88830-12410 · 88830-12411 · 88830-12420 · 88830-12421 · 88830-12430 · 88830-12431 · 88830-12440 · 88830-12441 · 88830-12450 · 88830-12460 · 88830-12470 · 88830-12480 · 88830-12490 · 88830-12500 · 88830-12510 · 88830-12520 |
| 88860 | Automatic air conditioning accessory assembly | 88860-12040 · 88860-12050 · 88860-12060 · 88860-12070 · 88860-12080 · 88860-12090 · 88860-12100 · 88860-12101 · 88860-12110 · 88860-12111 · 88860-12120 · 88860-12121 · 88860-12130 · 88860-12131 · 88860-12140 · 88860-12141 · 88860-12150 · 88860-12151 |
