Toyota COROLLA 仪表 — Figure 8301

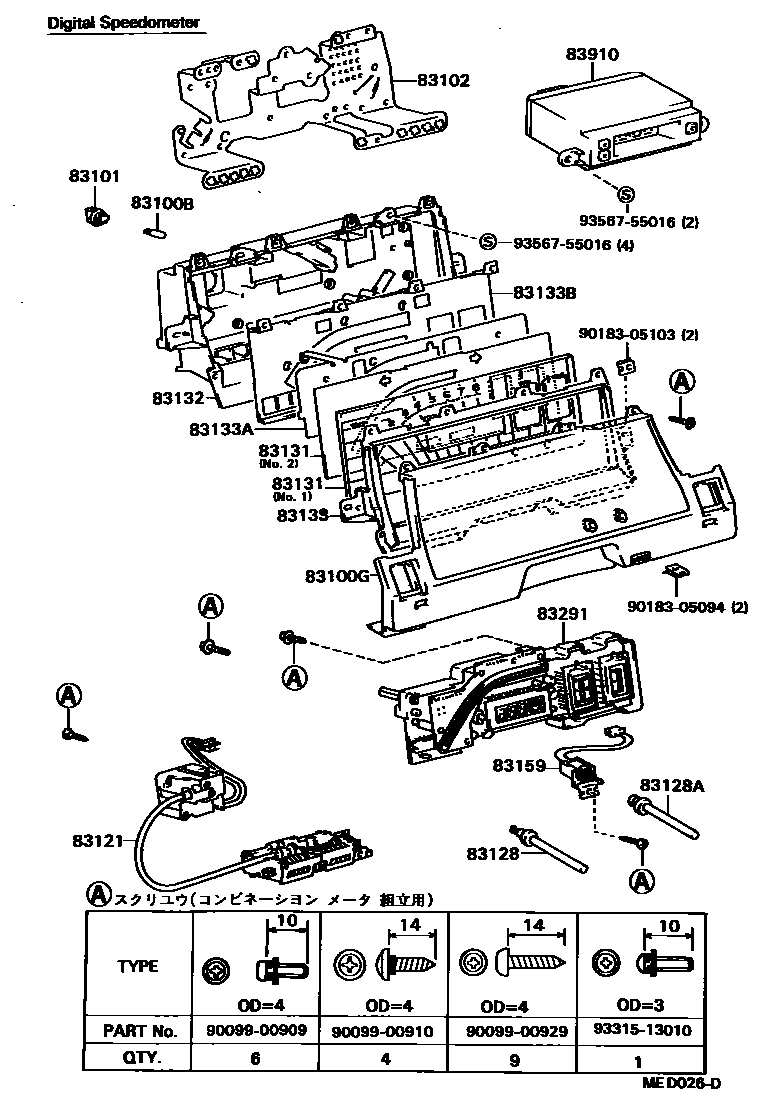

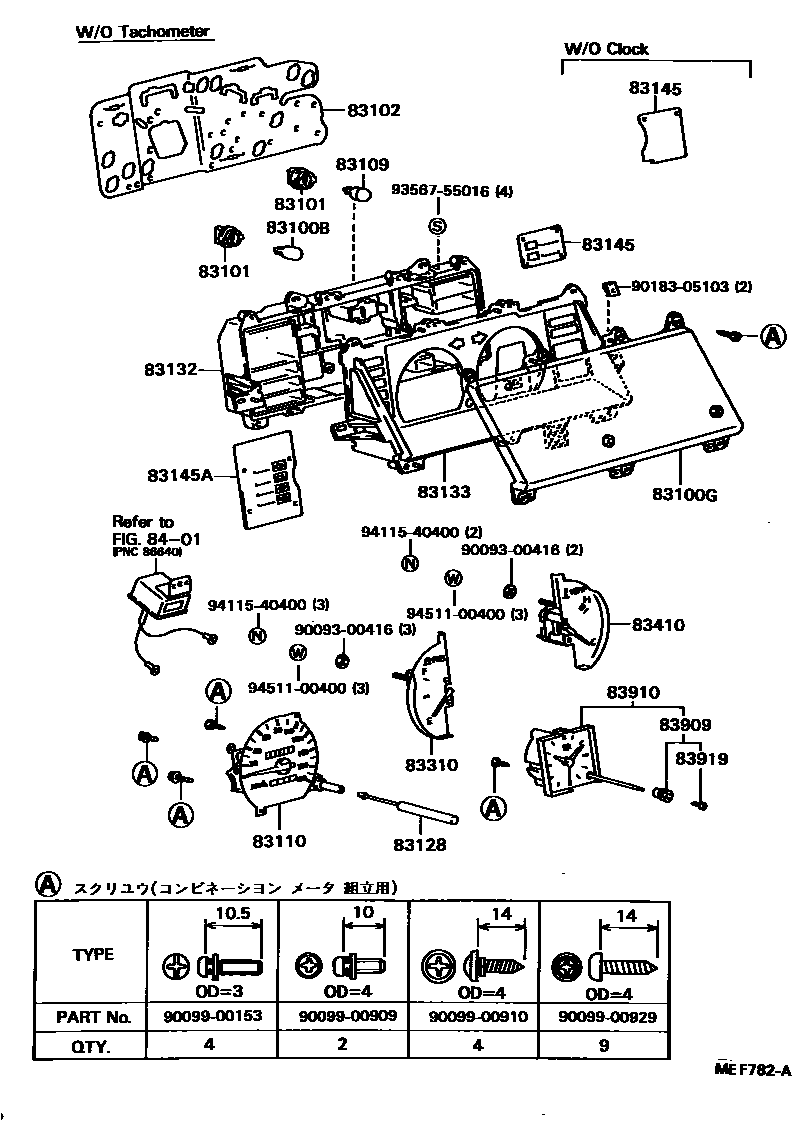

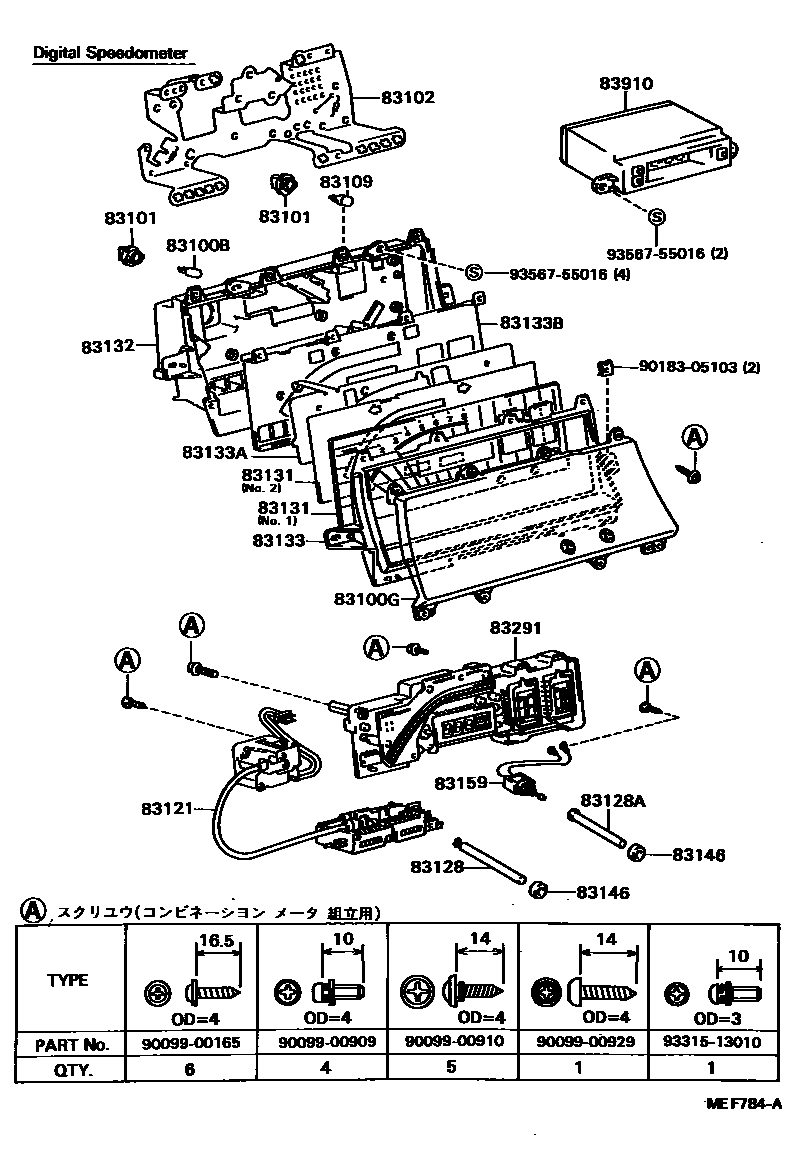

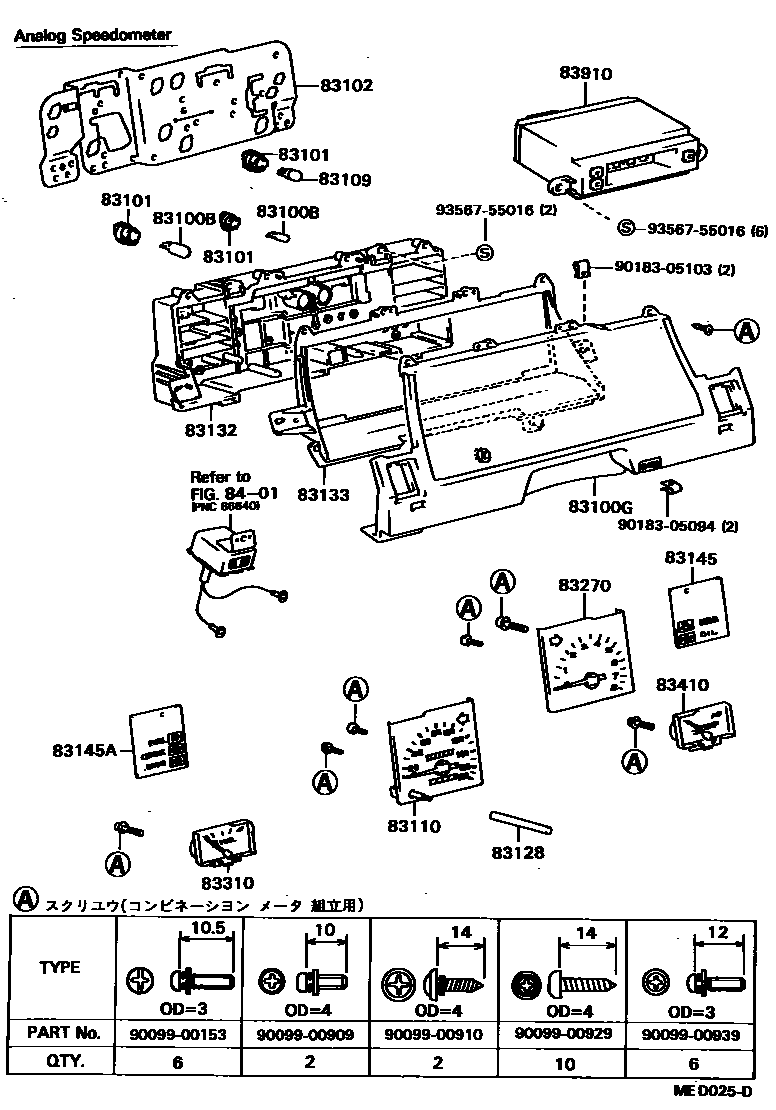

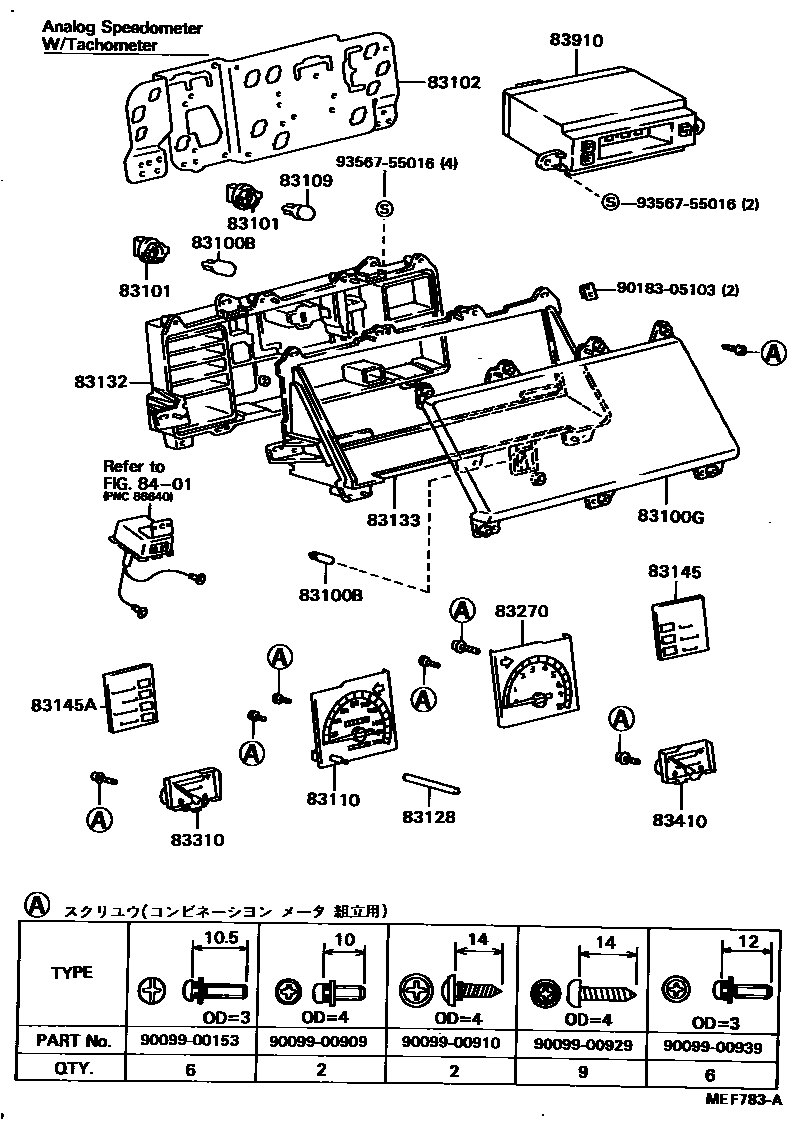

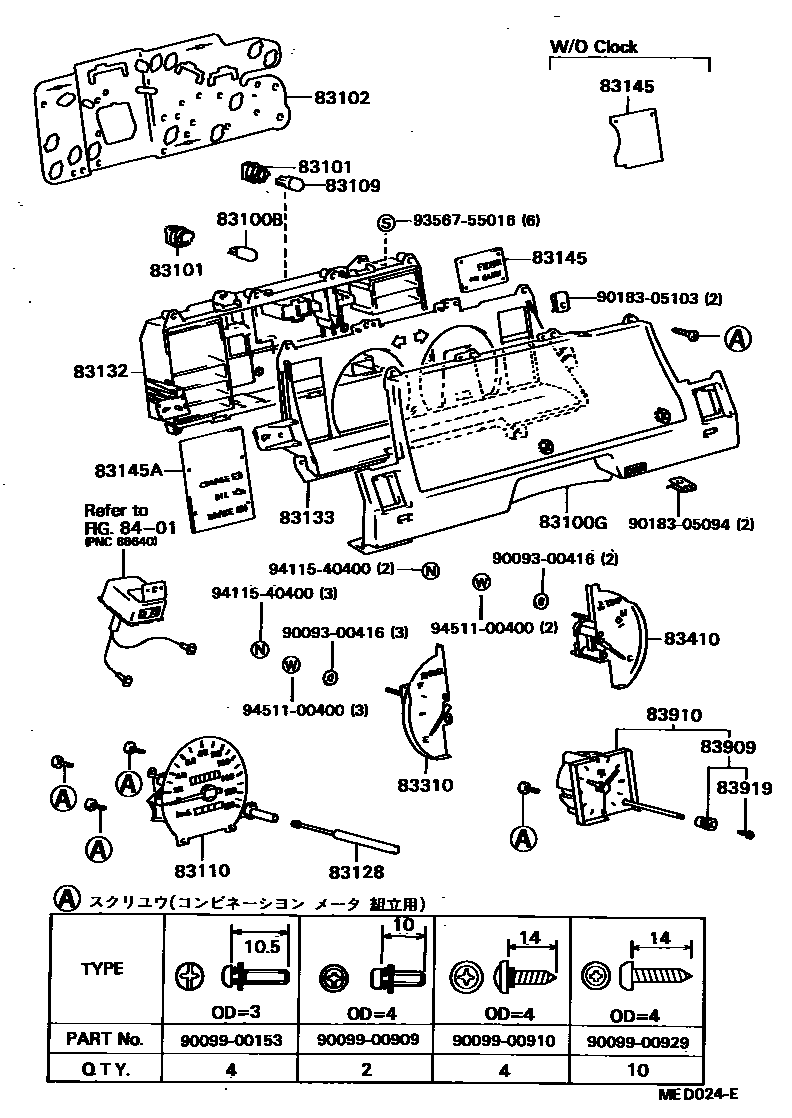

Toyota COROLLA EPC diagram 8301, 仪表, with 7 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83138-12370 · 83138-12390 · 83138-12410 · 83138-12510 · 83138-12550 · 83138-12630 · 83138-12670 · 83138-12690 · 83138-12770 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-1A450 · 83247-1A470 · 83247-1A490 · 83247-1A510 · 83247-1A530 · 83247-1A550 · 83247-1A870 · 83247-1A890 · 83247-1E030 · 83247-1E050 · 83247-1E150 · 83247-1E830 · 83247-1E850 |
| 83109 | Combined instrument bulb No. 2 | 83109-24030 · 83109-24040 |
| 83110 | Speedometer assembly | 83110-1A410 · 83110-1A411 · 83110-1A412 · 83110-1A420 · 83110-1A421 · 83110-1A422 · 83110-1A430 · 83110-1A431 · 83110-1A432 · 83110-1A440 · 83110-1A441 · 83110-1A442 · 83110-1A730 · 83110-1A731 · 83110-1A780 |
| 83121 | total counter | 83121-12010 |
| 83128 | trip odometer handle | 83128-12690 · 83128-12710 · 83128-12730 |
| 83128A | instrument handle | 83128-12750 |
| 83131 | Instrument panel No. 1 | 83131-12010 · 83131-12030 · 83131-12070 · 83131-12090 · 83131-12110 |
| 83132 | Instrument cluster housing | 83132-12510 · 83132-12550 · 83132-12610 · 83132-1A010 |
| 83133 | Combined instrument panel No. 1 | 83133-12590 · 83133-12610 · 83133-12650 · 83133-12770 · 83133-1A010 · 83133-1A030 · 83133-1A050 · 83133-1A070 · 83133-1A130 |
| 83133A | Combined instrument panel No. 2 | 83133-12850 |
| 83133B | Combined instrument panel No. 3 | 83133-12790 · 83133-12890 |
| 83145 | Instrument No. 1 lampshade | 83145-12650 · 83145-12670 · 83145-1A050 · 83145-1A070 · 83145-1A090 · 83145-1A110 · 83145-1A370 · 83145-1A570 · 83145-1A590 · 83145-1A830 · 83145-1A850 · 83145-1A870 |
| 83145A | Instrument No. 2 lampshade | 83145-12570 · 83145-12590 · 83145-1A150 · 83145-1A170 · 83145-1A390 · 83145-1A490 · 83145-1A510 · 83145-1E030 · 83145-1E050 · 83145-1E230 |
| 83146 | Instrument glass seal | 83146-30870 |
| 83159 | No.1 instrument switch | 83159-12010 |
| 83180 | Speed detector assembly | 83180-12010 |
| 83270 | Engine tachometer assembly | 83242-12650 · 83242-12670 · 83242-1A130 · 83242-1A290 · 83242-1A310 · 83242-1A330 · 83242-1A530 |
| 83291 | Instrument cluster ECU | 83291-12010 · 83291-12011 · 83291-12012 · 83291-12030 |
| 83310 | Fuel gauge assembly | 83243-12510 · 83243-12590 · 83243-12830 · 83243-1A010 |
| 83410 | Water temperature meter assembly | 83244-12730 · 83244-12890 · 83244-1A330 · 83244-1A410 |

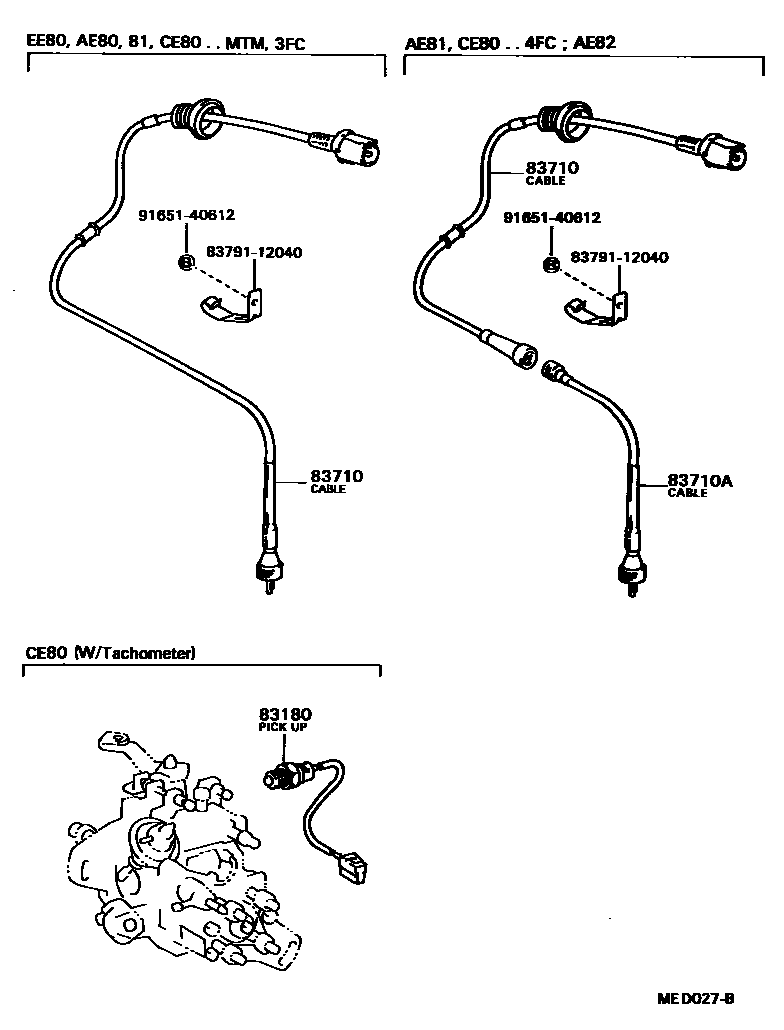

| 83710 | No. 1 speedometer transmission cable assembly | 83710-12250 · 83710-12320 · 83710-12340 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12350 |
| 83909 | clock button | 83909-12320 |
| 83910 | clock assembly | 83910-12320 · 83910-12330 · 83910-12370 |
| 83919 | clock screw | 83919-12320 |
