Toyota COROLLA 线束和卡夹 — Figure 8202

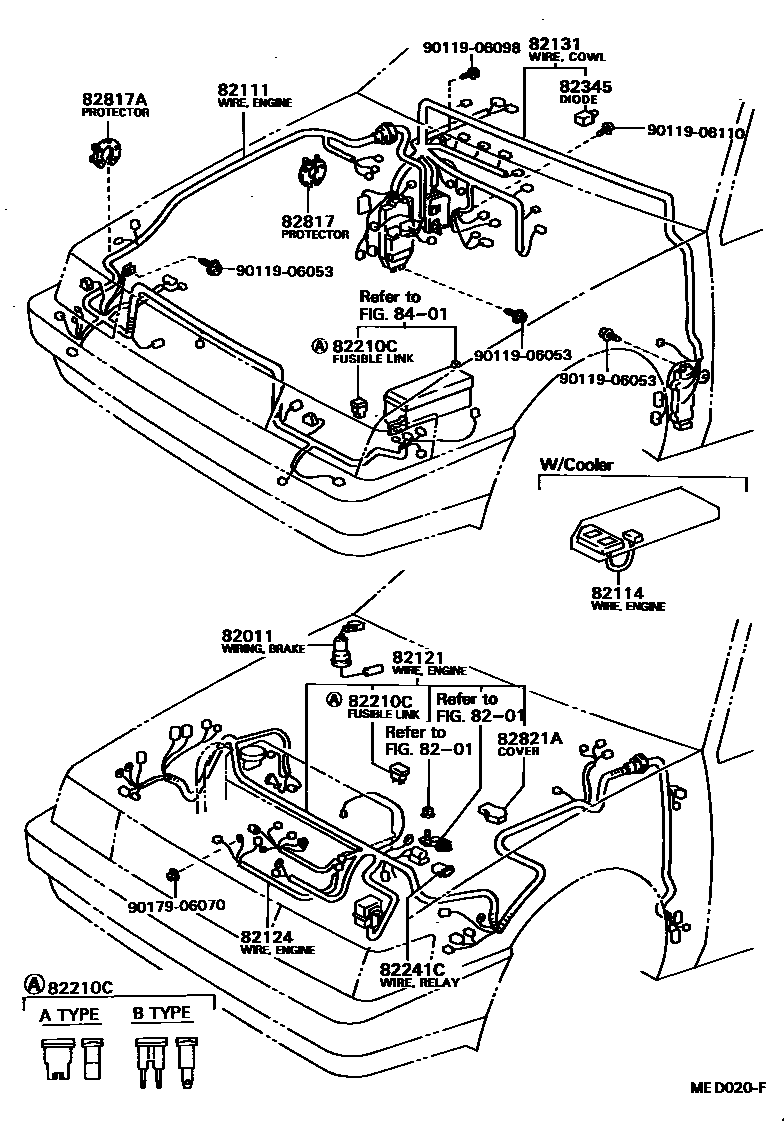

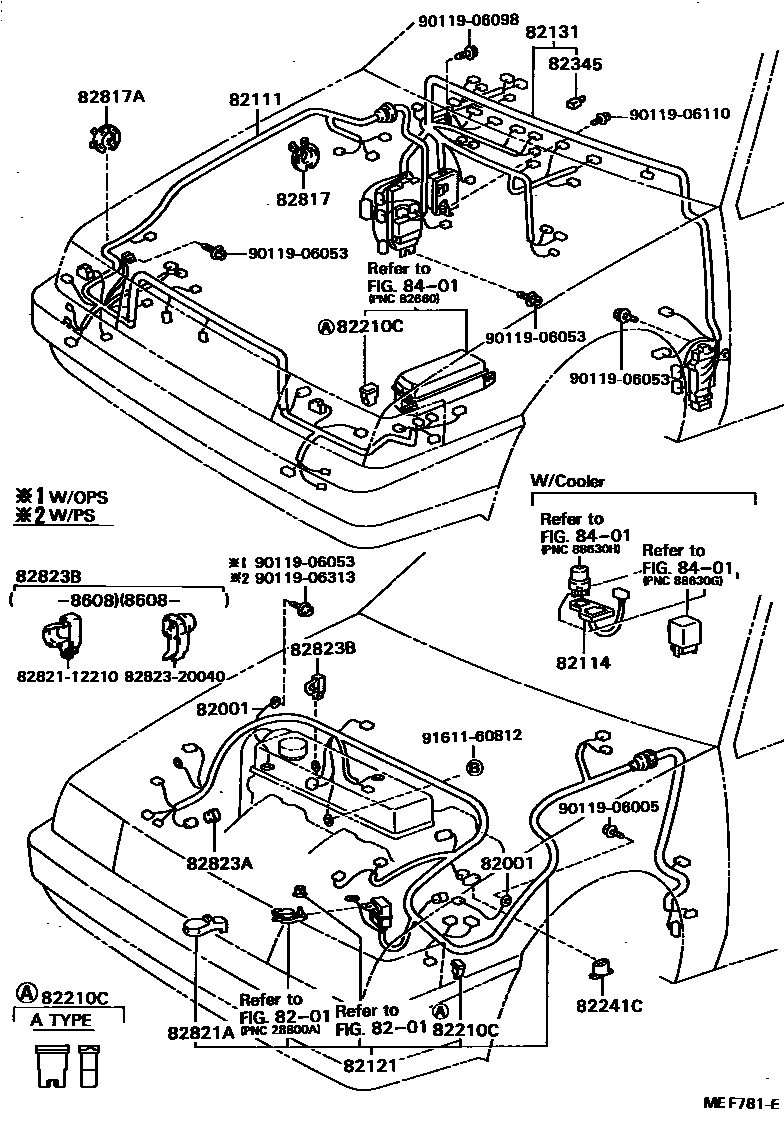

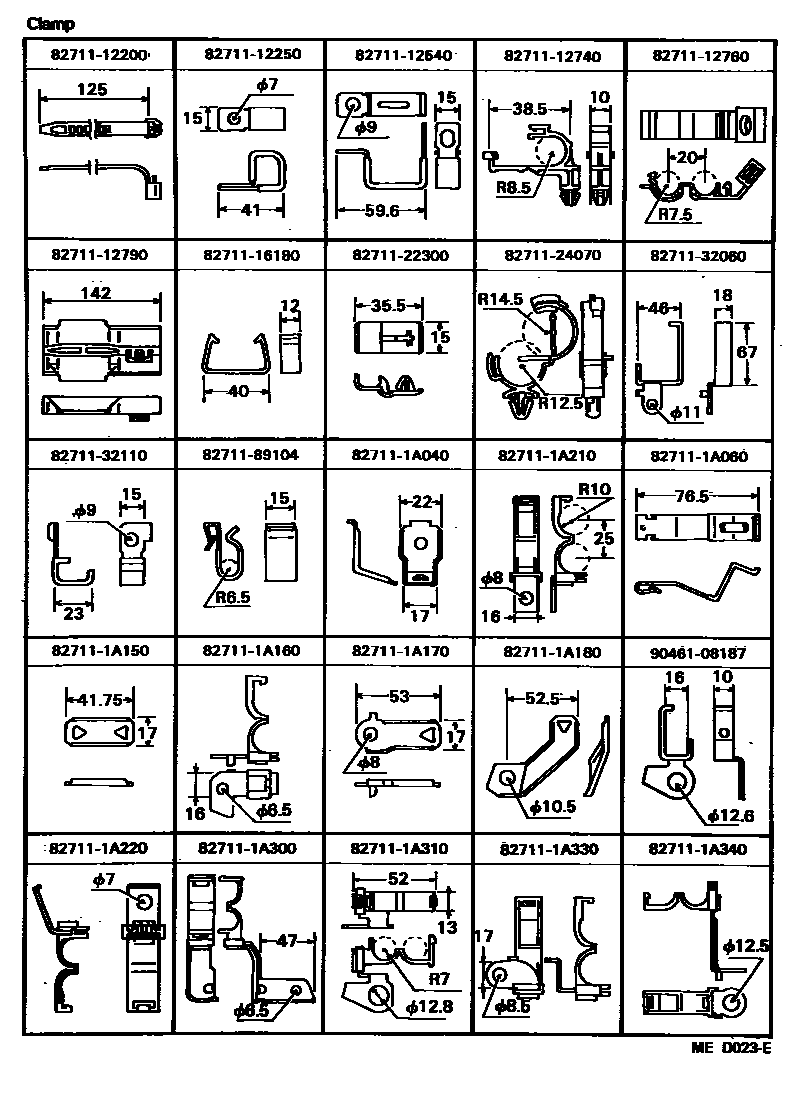

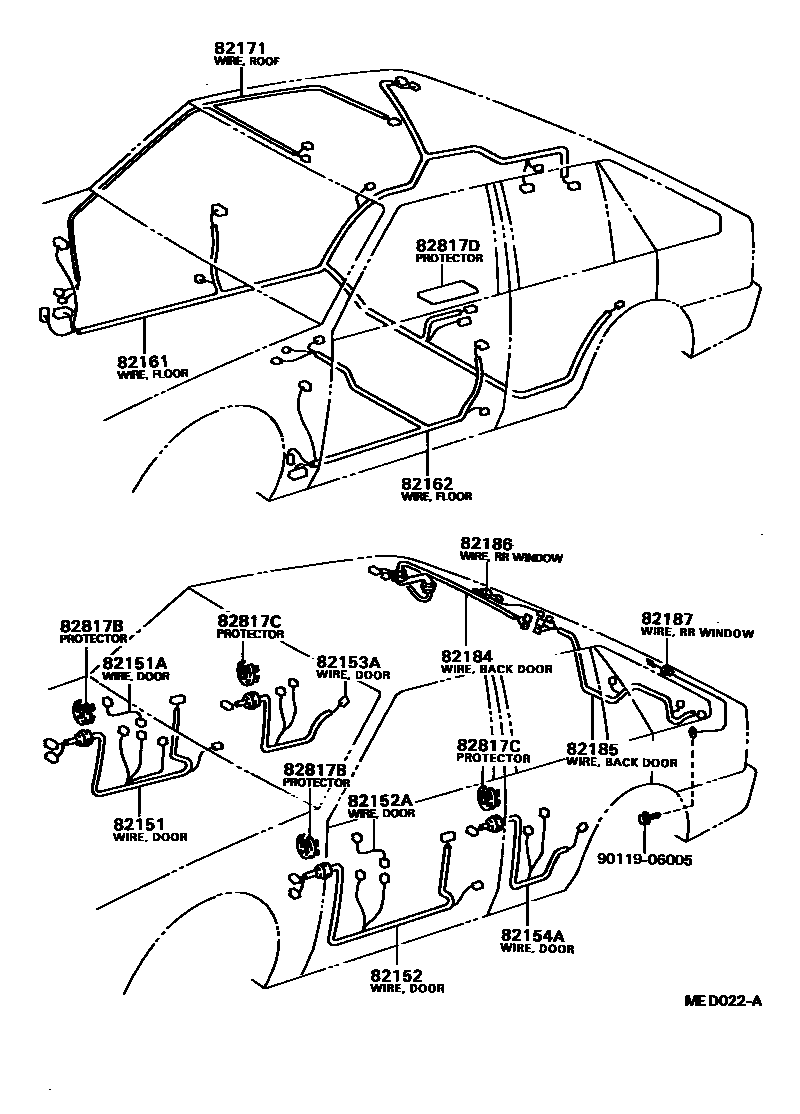

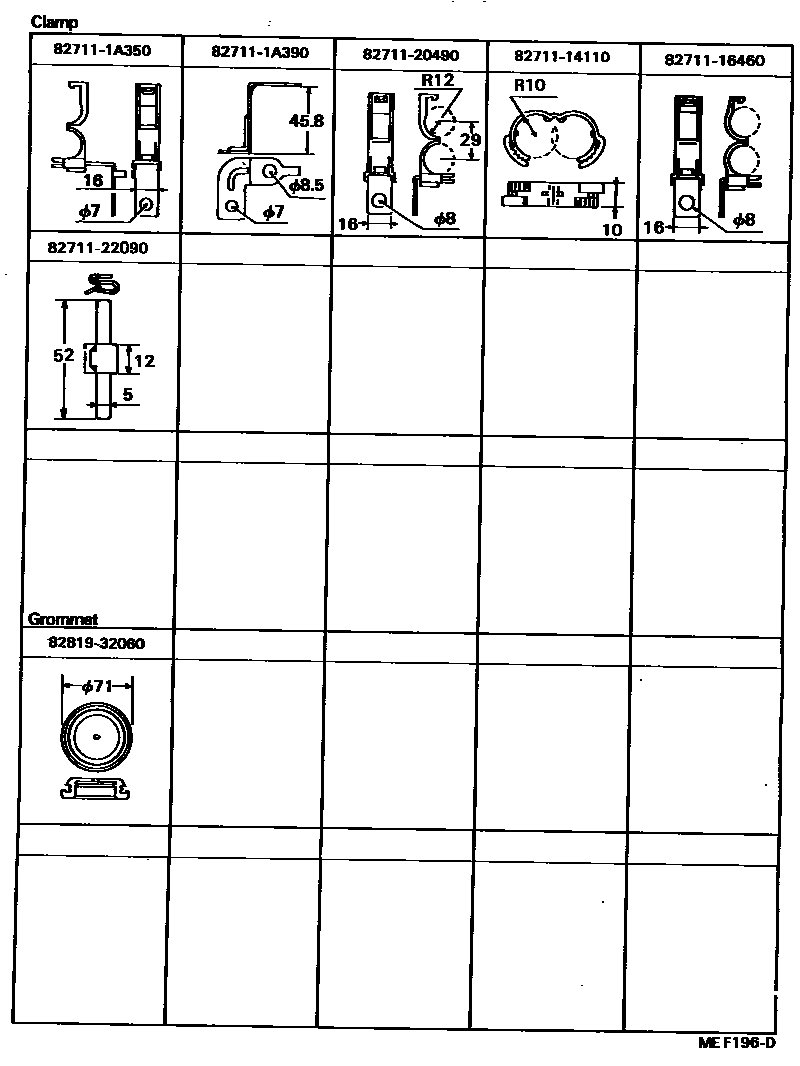

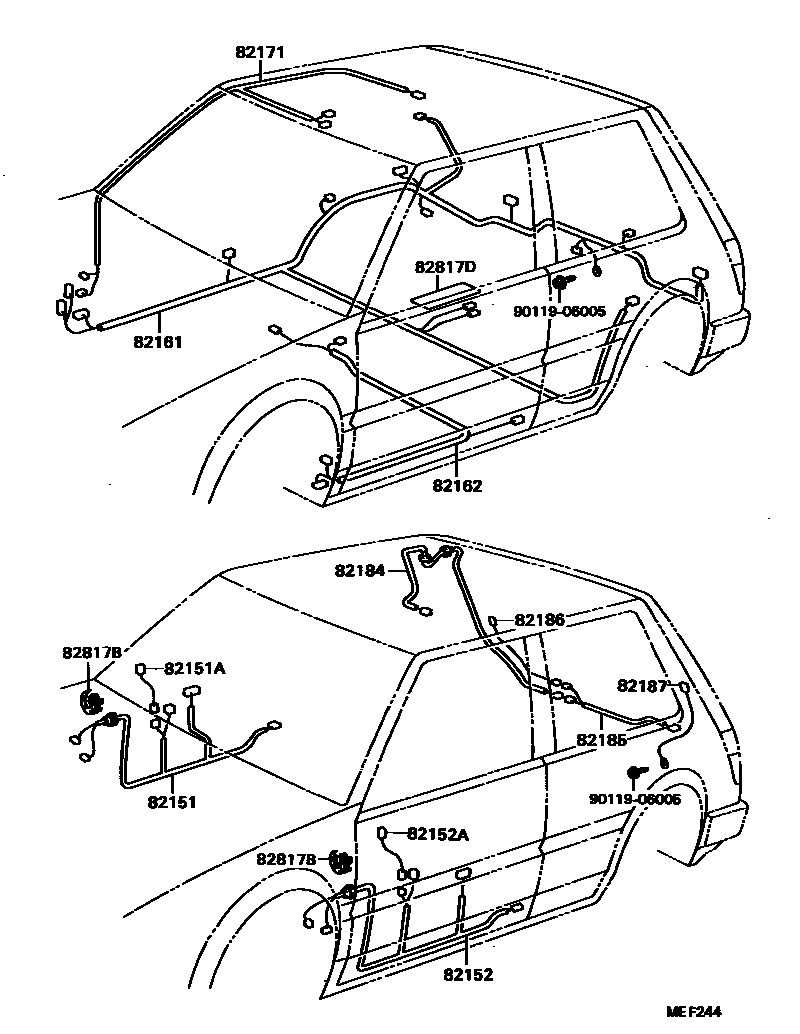

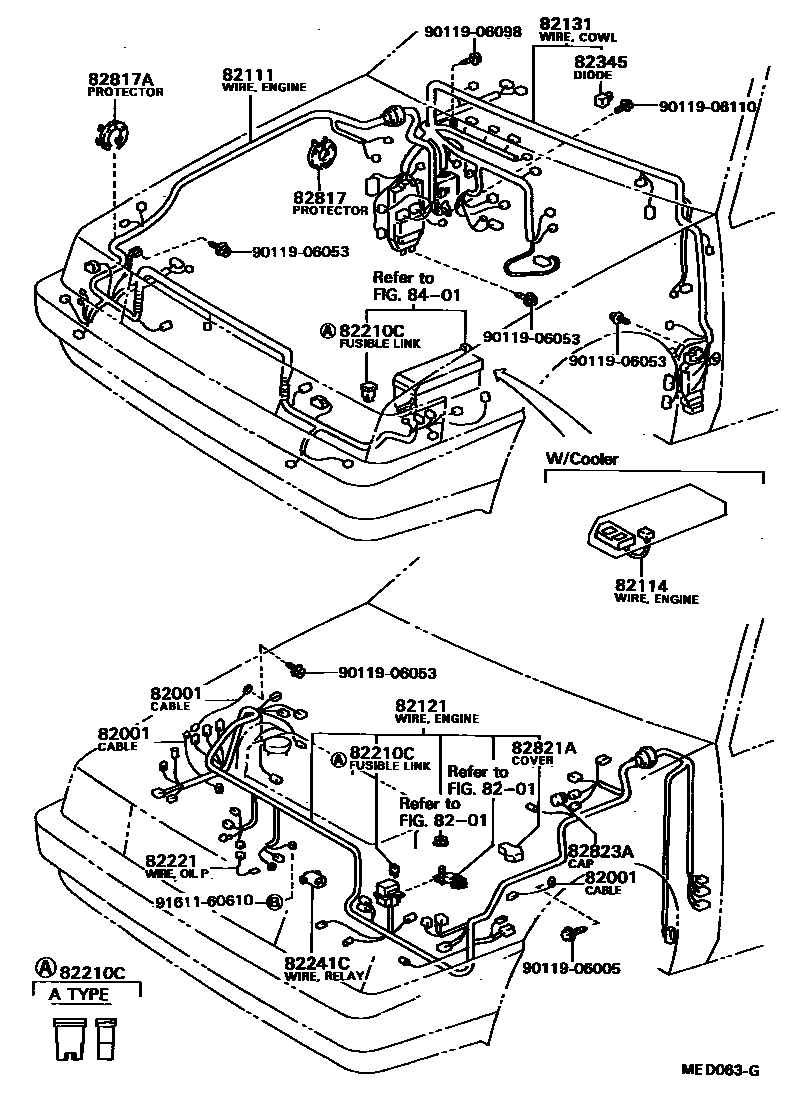

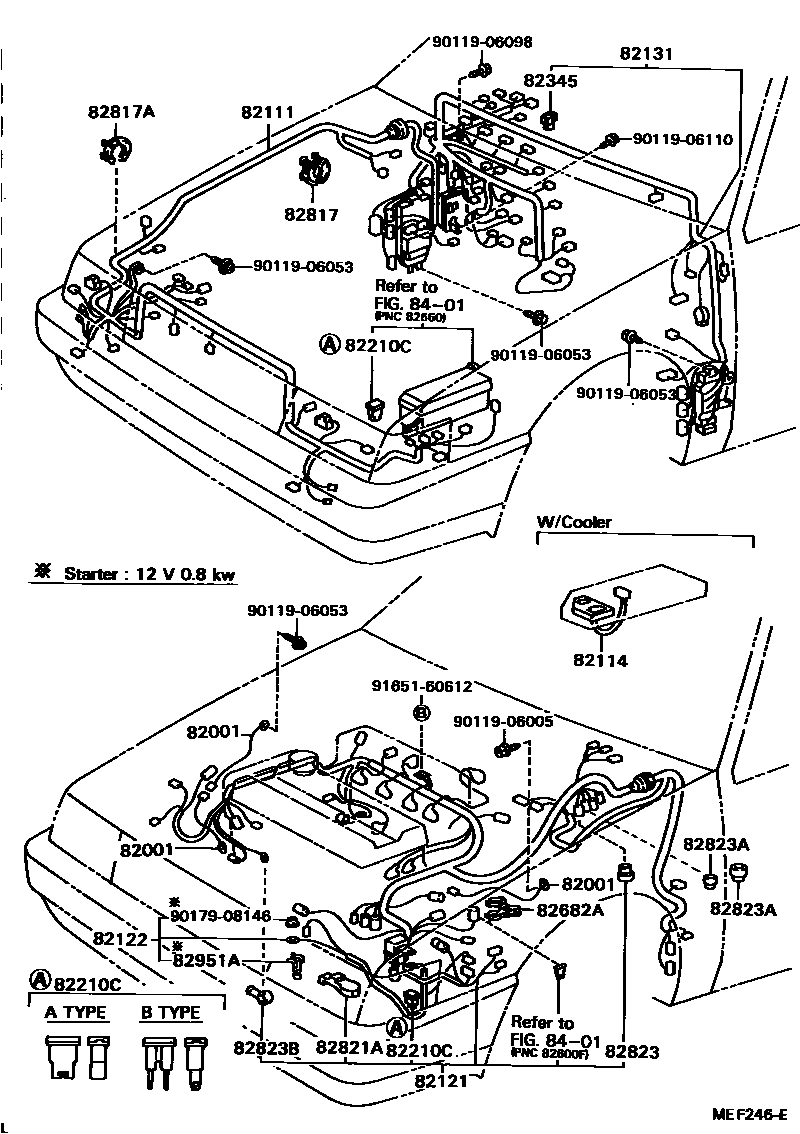

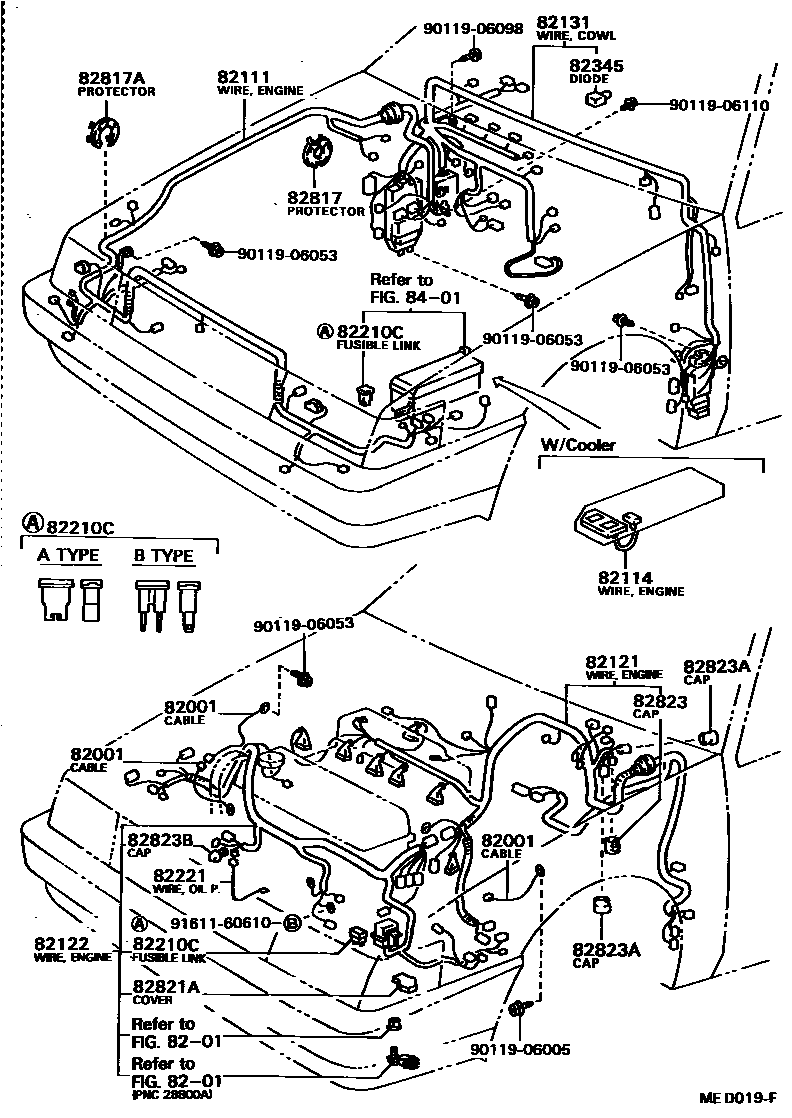

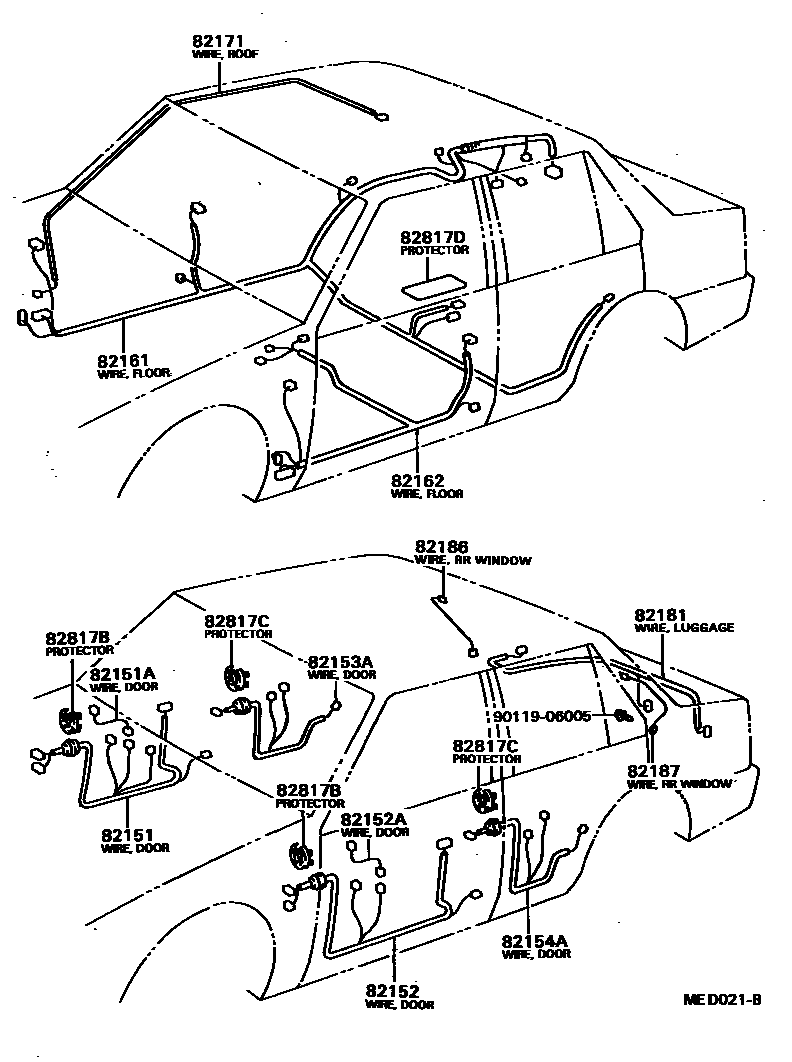

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 42 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07228 · 90980-07235 · 90980-07236 · 90980-07248 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-12210 · 82111-12211 · 82111-12220 · 82111-12221 · 82111-12230 · 82111-12231 · 82111-12550 · 82111-12660 · 82111-12670 · 82111-12680 · 82111-12681 · 82111-12750 · 82111-12800 |
| 82114 | Engine room wiring harness No. 4 | 82114-32010 |
| 82121 | Engine wiring harness | 82121-12020 · 82121-12021 · 82121-12030 · 82121-12031 · 82121-12040 · 82121-12041 · 82121-12050 · 82121-12060 · 82121-12250 · 82121-12390 · 82121-12410 · 82121-12470 · 82121-12480 · 82121-12481 · 82121-12490 · 82121-12491 · 82121-12500 · 82121-12510 · 82121-12700 · 82121-12710 · 82121-12711 · 82121-12712 · 82121-12740 · 82121-12741 · 82121-12742 · 82121-12750 · 82121-12751 · 82121-12752 · 82121-12760 · 82121-1A080 · 82121-1A110 |
| 82122 | Engine No. 2 wiring harness | 82122-12211 · 82122-12220 · 82122-12240 · 82122-12250 · 82122-12260 · 82122-12261 · 82122-12262 · 82122-12270 · 82122-12271 · 82122-12272 |
| 82124 | Engine No. 4 wiring harness | 82124-12020 |
| 82131 | Front panel wiring harness | 82131-12380 · 82131-12381 · 82131-12382 · 82131-12390 · 82131-12392 · 82131-12393 · 82131-12400 · 82131-12401 · 82131-12402 · 82131-12410 · 82131-12411 · 82131-12412 · 82131-12420 · 82131-12421 · 82131-12422 · 82131-12740 · 82131-12741 · 82131-12750 · 82131-12760 · 82131-12840 · 82131-12850 · 82131-12860 · 82131-12870 · 82131-12871 · 82131-12880 · 82131-12890 · 82131-1A130 · 82131-1A140 · 82131-1A220 · 82131-1A230 · 82131-1A250 · 82131-1E310 |
| 82151 | Right front door wiring harness | 82151-12010 · 82151-12020 · 82151-12030 · 82151-12080 · 82151-12090 · 82151-12100 · 82151-12110 · 82151-12130 · 82151-12140 · 82151-12150 · 82151-12160 · 82151-12170 · 82151-12530 |
| 82151A | Right front door wiring harness No. 2 | 82151-12060 · 82151-12540 |
| 82152 | Left front door wiring harness | 82152-12010 · 82152-12020 · 82152-12030 · 82152-12050 · 82152-12060 · 82152-12070 · 82152-12080 · 82152-12100 · 82152-12110 · 82152-12120 · 82152-12130 · 82152-12140 · 82152-12410 |
| 82152A | Left front door wiring harness No. 2 | 82151-12060 · 82151-12540 |
| 82153A | Right rear door wiring harness | 82153-12010 · 82153-12020 · 82153-12030 |
| 82154A | Left rear door wiring harness | 82154-12010 · 82154-12020 · 82154-12040 |
| 82161 | floor wiring harness | 82161-12040 · 82161-12041 · 82161-12050 · 82161-12051 · 82161-12060 · 82161-12061 · 82161-12070 · 82161-12071 · 82161-12090 · 82161-12091 · 82161-12320 · 82161-12330 · 82161-12350 · 82161-12470 · 82161-12480 · 82161-12490 · 82161-12500 · 82161-12520 · 82161-12590 · 82161-12600 · 82161-12620 · 82161-12690 |
| 82162 | Floor wiring harness No. 2 | 82162-12090 · 82162-12091 · 82162-12100 · 82162-12101 · 82162-12110 · 82162-12120 · 82162-12320 · 82162-12330 · 82162-12340 · 82162-12350 · 82162-12360 · 82162-12390 · 82162-12400 · 82162-12410 · 82162-12420 · 82162-12460 · 82162-12470 · 82162-12480 · 82162-12490 · 82162-12500 · 82162-12540 |
| 82171 | Roof No. 1 wiring harness | 82171-12020 · 82171-12030 · 82171-12060 · 82171-12070 |
| 82181 | Luggage No. 1 wiring harness | 82181-12050 · 82181-12080 |
| 82184 | Rear door No. 1 wiring harness | 82184-12010 · 82184-12020 · 82184-12070 · 82184-12080 · 82184-12090 · 82184-12100 · 82184-12130 · 82184-12140 |
| 82185 | Rear door wiring harness No. 2 | 82185-12010 · 82185-12020 · 82185-12070 · 82185-12080 · 82185-12120 · 82185-12130 · 82185-12160 |
| 82186 | Rear window wiring harness No. 1 | 82186-12010 · 82186-12020 · 82186-12070 · 82186-12080 · 82186-12090 |
| 82187 | Rear window wiring harness No. 2 | 82187-12010 · 82187-12020 · 82187-12060 · 82187-12070 · 82187-12080 · 82187-12100 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08223 |
| 82221 | Oil pressure switch wiring harness | 82221-16010 |
| 82241C | Relay harness | 82824-12110 |
| 82345 | diode | 82345-12010 · 82345-12020 · 82345-22010 |
| 82682A | Fuse holder fastener | 82682-12020 |
| 82817 | No. 1 wire harness protection device | 82817-14360 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-20320 |
| 82817C | No. 4 wire harness protection device | 82817-20330 |
| 82817D | No. 5 wire harness protection device | 82817-16100 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 |
| 82823 | No. 1 terminal cover | 82823-12050 · 82823-20010 |
| 82823A | Terminal cover No. 2 | 82823-14040 · 82823-30010 |
| 82823B | Terminal cover No. 3 | 82821-12210 · 82823-20040 · 82823-22050 · 82823-22060 |
| 82951A | Terminal holder | 82951-17010 |

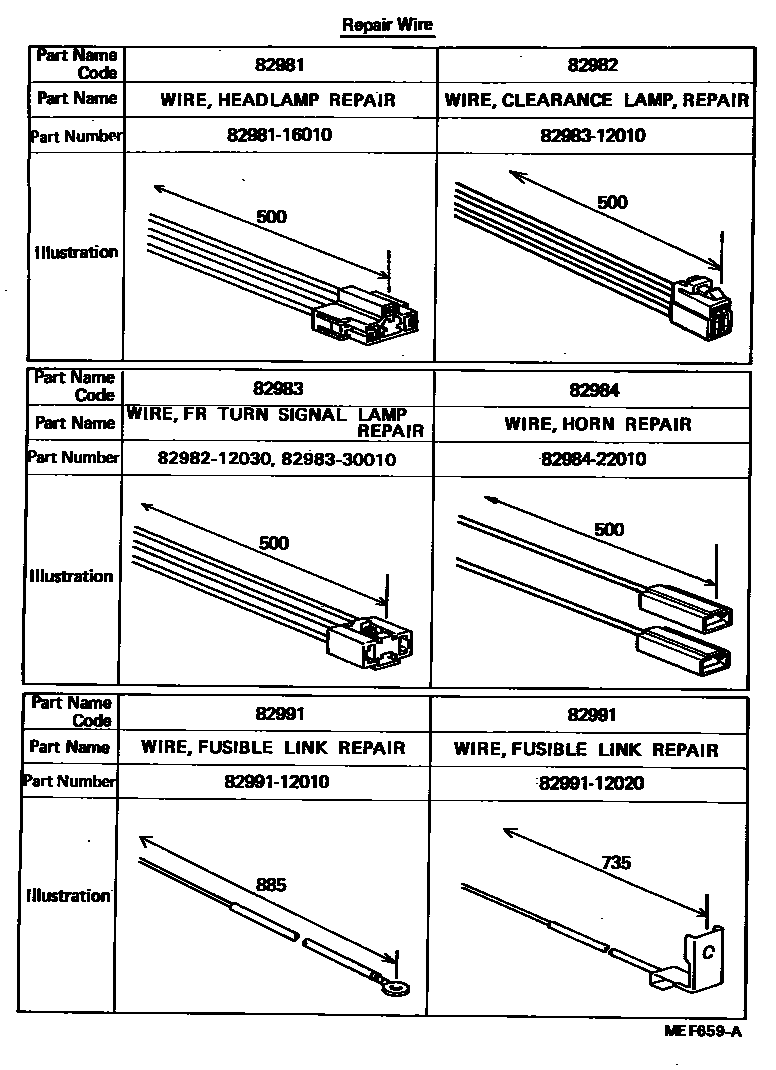

| 82981 | Headlight repair line | 82981-16010 |
| 82982 | Width light repair line | 82983-12010 |
| 82983 | Front turn signal lamp repair line | 82982-12030 · 82983-30010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82991 | Fuse repair line | 82991-12010 · 82991-12020 |
